建筑平面图的尺寸标注

施工现场平面布置图绘制要求
1、平面图的尺寸为594×420mm（宽×高）,内框尺寸为569×395(宽×高)mm。

2、平面图按照上北下南，左西右东进行绘制。

3、平面图会签表在内框的右下角，尺寸为160×60mm(宽×高)。

×××项目部×××工程平面布置图
编制人日期项目部日期
分公司日期设备处日期
质安处日期批准人日期
4、平面图中主楼轮廓线及内框线粗采用0.4mm。

其余线条采用0.25m m粗。

5、备注放在平面图下面，字号为仿宋，20号字，行间距18磅。

6、工地总大门设上梁，上梁长度为7.8米，大门净里宽度为6米，净高高度为4.5米，门垛600×600mm。

工地大门不设上梁，净里宽度为4米，门垛为500×500mm。

工地厕所蹲位按施工现场高峰人数的25:1设置蹲位，蹲位宽度1米，厕所宽度3.6米。

7、平面图绘制时要将所有能标注的尺寸标注齐全。

8、门窗表、图示表放到会签表上方。

9、塔吊、搅拌机等采用统一图示，塔吊旋转半径采用虚线。

10、其他参考淄博鲁王集团企业视觉识别系统及淄博市安监站下发的建筑施工安全文明施工图集。

11、施工平面布置图绘制布局见样图。

今后施工平面布置图严格按要求绘制，否则每次罚款50-100元。

山东鲁王建工有限责任公司
2012年7月7日。

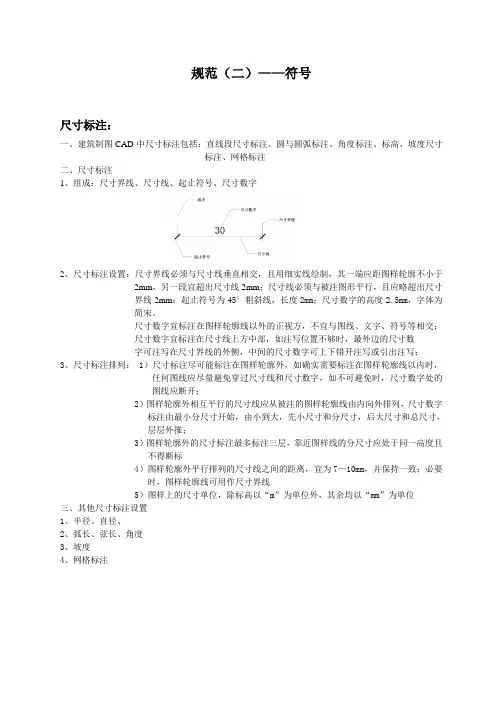

建筑制图的有关规定一、基本规定（1）尺寸单位：一般图形为毫米（mm），总平面图为米（m），并取二位小数。

（2）标高单位：米（m），一般图形应精确至小数点后3位，如±0.000；总平面图精确至小数点后两位，如49.25。

（3）轴线圆的直径不小于8mm亦不大于10mm，字体一律大写。

（4）指北针的圆，其直径为24mm,尾部宽度宜取3mm。

（5）尺寸线的间距以8~10mm为宜。

（6）字体控制高度：说明文字3.5mm,标题文字7mm，数字2.5mm。

（7）详图索引圆为10mm详图圆为14mm，钢筋的编号圆为6mm。

（8）轴线编号，横向轴线用阿拉伯数字编写，纵向轴线编号采用拉丁字母编写，但I、O、Z不得采用。

（9）平面图1）平面图的长边宜与横式幅面图纸的长边一致。

2）各种平面图应按直接正投影法绘制。

3）建筑平面图应在建筑物的门窗洞口水平剖切俯视（屋顶平面图为屋面以上的俯视），通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。

4）建筑平面图宜注写房间名称或编号。

5）平面较大的建筑物，可分区绘制平面图，但应绘制组合示意图。

6）顶棚平面图如用直接正投影法不易表达清楚，可用镜像投影法绘制，但应在图名后加注“镜像”二字。

（10）立面图1）各种立面图应按直接正投影法绘制。

2）建筑立面内应包括投影方向可见的建筑外轮廓和建筑构配件、墙面做法及必要的尺寸和标高等。

3）较简单的对称式建筑或对称的构配件等，在不影响构造处理和施工的情况下，立面图可以绘制一半，并在对称轴线处画轴线符号。

4）在建筑物立面图上，相同的门窗、阳台、外檐、构造做法等可在局部重点表示，绘出其完整图形，其余部分可只画轮廓线。

5）有定位轴线的建筑物，宜根据两边定位轴线号编注立面图名称，（如①~②立面图、○A~○F 立面图；无定位轴线的建筑物可按平面图各面的方向确定立面图名称。

（11）剖面图1）剖面图的剖切部位，应概括图纸用途或设计深度，在平面图上选择能反映处全貌、构造特征以及有代表性的部位剖切。

/app/docsearch?fn=&searchType_banner=p&dky=%E6%9C%BA%E6%A 2%B0%E5%88%B6%E5%9B%BE%E5%9B%BD%E5%AE%B6%E6%A0%87%E5%87%86%28 %E4%B8%8B%29AutoCAD制图规范1．关于粗线、细线的说明：0层――黄色――所有粗实线――0.7mm宽1层――白色――细实线――宽度缺省(0.25)2层――绿色――剖面线――宽度缺省(0.25)3层――青色――尺寸线、形位公差――宽度缺省(0.25)4层――红色――中心线――宽度缺省(0.25)，中心线长度不超过实体的3～5mm5层――紫色――边框细线和文字――宽度缺省(0.25)其它特性随层注：每张图对层的定义和层数应一致，否则拼接打印时不同定义之间会干扰2．关于文字、标注的说明字体：system: txt.shx, hzpmk.shx...字号：(1)图名――10mm(2)“技术要求”和单位名称――7mm(3)其它文字(包括“其余”)―― 5mm(4) 尺寸标注――2.5、3.5mm，上下偏差1.8、2.5mm(公差文字高度比0.7)，箭头3.5、5mm，标注样式：LCL(5)形位公差a. 粗糙度总高8mm、11mm(对应文字高2.5mm、3.5mm，对应三角形高3.5mm、5mm)；块定义名称：正向：C080，C040，C160... 反向：CD080，CD040，...b. 同轴度等形位公差：外框高5mm，框内文字2.5mm，或外框高7mm，框内文字高3.5mm；c. 基准符号：圆直径10mm，细线长7mm，粗线0.7mm宽9mm长，圆内文字5mm，块定义名称：JZH以上文字的宽度比例一般均取高度的0.7放大缩小比例：放大比例系列：5，4，2.5，2缩小比例系列：1.5，2，2.5，3，4，5，6，103．关于自定义纸的说明：整卷图纸宽910mm，两个夹纸器间的距离为860mm，A0宽为841mm自定义纸：用户1，A0，860x1200mm，或2张A1旋转后拼接用户2，A1，860x610mm，或2张A2旋转后拼接用户3，2张A3直接拼接，或4张A4直接拼接，860x310mm以上自定义纸的边界均为：上4，下4，左3，右3mm*A0－841x1189mm；A1－594x841mm；A2－420x594mm；A3－297x420mm；A4-210x297mm。

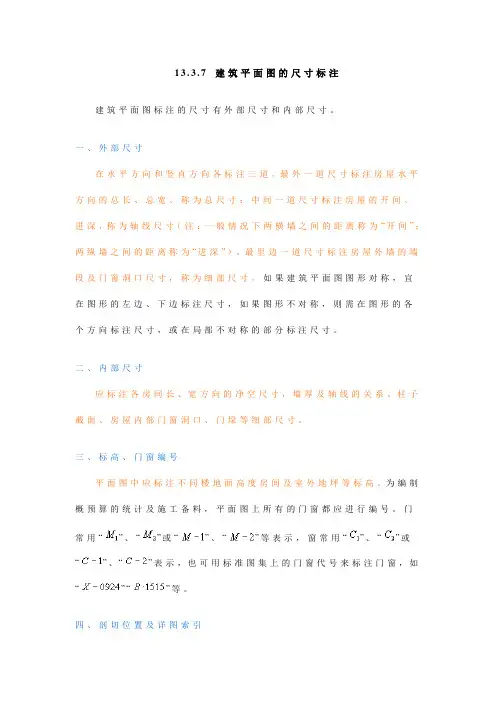

13.3.7建筑平面图的尺寸标注建筑平面图标注的尺寸有外部尺寸和内部尺寸。

一、外部尺寸在水平方向和竖直方向各标注三道。

最外一道尺寸标注房屋水平方向的总长、总宽、称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）。

最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸，称为细部尺寸。

如果建筑平面图图形对称，宜在图形的左边、下边标注尺寸，如果图形不对称，则需在图形的各个方向标注尺寸，或在局部不对称的部分标注尺寸。

二、内部尺寸应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。

三、标高、门窗编号平面图中应标注不同楼地面高度房间及室外地坪等标高。

为编制概预算的统计及施工备料，平面图上所有的门窗都应进行编号。

门常用“”、“”或“”、“”等表示，窗常用“”、“”或“”、“”表示，也可用标准图集上的门窗代号来标注门窗，如“”“”等。

四、剖切位置及详图索引为了表示房屋竖向的内部情况，需要绘制建筑剖面图，其剖切位置应在底层平面图中标出，其符号为“”，其中表示剖切位置的“剖切位置线”长度为6～10m m；剖视方向线应垂直于剖切位置线，长度应短于剖切位置线，宜为４～６m m。

如剖面图与被剖切图样不在同一张图纸内，可在剖切位置线的另一侧注明其所在图纸号。

如图中某个部位需要画出详图，则在该部位要标出详图索引标志。

表示另有详图表示。

平面图中各房间的用途，宜用文字标出，如“卧室”、“客厅”、“厨房”等。

为某别墅型住宅的一层平面图。

、为其二层平面图和三层平面图。

这些图在正式的施工图中都是按国家制图标准用1︰100比例绘制的。

从一层平面图中可以看出该住宅平面为矩形，一栋二户的别墅型住宅，其总长16.44m，总宽为9.24m。

两户的入口分别设在两端的②轴线墙和⑧轴线墙的～轴线之间。

每户由入口处上三级台阶进入客厅。

建筑平面图尺寸标注
篇一：建筑平面图的尺寸标注
13.3.7 建筑平面图的尺寸标注
建筑平面图标注的尺寸有外部尺寸和内部尺寸。

一、外部尺寸
在水平方向和竖直方向各标注三道。

最外一道尺寸标注房屋水平方向的总长、总宽、称为总尺寸；中间一道尺寸标注房屋的开间、进深，称为轴线尺寸（注：一般情况下两横墙之间的距离称为“开间”；两纵墙之间的距离称为“进深”）。

最里边一道尺寸标注房屋外墙的墙段及门窗洞口尺寸，称为细部尺寸。

如果建筑平面图图形对称，宜在图形的左边、下边标注尺寸，如果图形不对称，则需在图形的各个方向标注尺寸，或在局部不对称的部分标注尺寸。

二、内部尺寸
应标注各房间长、宽方向的净空尺寸，墙厚及轴线的关系、柱子截面、房屋内部门窗洞口、门垛等细部尺寸。

三、标高、门窗编号
平面图中应标注不同楼地面高度房间及室外地坪等标高。

为编制概预算的统计及施工备料，平面图上所有的门窗都应进行编号。

门常用“
“
“”、
第1 页。

建筑制图尺寸标注规范建筑制图尺寸标注规范是指在建筑制图过程中，对图纸上各项尺寸进行标注和规范化的一系列操作。

下面详细介绍建筑制图尺寸标注规范。

1. 标注位置要准确：标注尺寸的位置应尽量避免遮挡建筑主体，便于阅读和理解。

一般情况下，尺寸标注应位于尺寸线的外侧并与尺寸线成水平关系。

对于面积、体积等特殊尺寸，应尽量将标注文字放在图纸上方或下方的空白区域。

2. 标注内容要全面：对于建筑制图中涉及的各种尺寸，应确保标注内容全面，包括线长、角度、半径等各种尺寸。

3. 标注字体要工整：标注尺寸时要选择工整、规范的字体，确保字体清晰可辨。

常用的标注字体有宋体、楷体等。

标注字体的大小应与图纸的比例相适应，一般情况下约为1.8mm至3.5mm。

4. 标注线要细致：标注线是连接标注文字和尺寸线的线条，其形状应简单明了，线宽一般为0.35mm至0.5mm。

5. 标注箭头要合理：标注尺寸线末端应使用箭头表示尺寸的方向，并确保箭头位置和标注线的连接点相正交。

6. 标注线长要适中：标注尺寸线的长度应适中，以避免过长或过短影响尺寸值的准确性。

7. 标注精确度要保证：在标注尺寸时要保证精度，尽量使用精确值，避免使用估算值。

尺寸标注应符合工程测量的要求，保持准确性和可靠性。

8. 标注单位要明确：标注尺寸时要明确标注单位，如米、毫米等，并在图纸上标明单位的符号。

9. 标注符号要规范：标注尺寸时要使用规范的符号，如直线尺寸用“L”表示、角度尺寸用“∠”表示等。

10. 标注关系要清晰：在标注尺寸时要注意标明尺寸之间的关系，如相等、相似、平行、垂直等，以便于读者理解。

总之，建筑制图尺寸标注规范对于建筑设计的质量和准确性至关重要。

只有遵循规范标注，才能准确传达设计意图，保证建筑工程的施工和验收质量。

建筑总平面图制图标准2 基本规定2．1 图线2．1．1 图线的宽度b应根据图样的复杂程度和比例，按现行国家标准《房屋建筑制图统一标准》GB/T 50001中图线的有关规定选用。

2．1．2 总图制图应根据图纸功能，按表2．1．2规定的线型选用。

2．2 比例2．2．1 总图制图采用的比例宜符合表2．2．1的规定。

2．2．2 一个图样宜选用一种比例，铁路、道路、土方等的纵断面图，可在水平方向和垂直方向选用不同比例。

2．3 计量单位2．3．1 总图中的坐标、标高、距离以米为单位。

坐标以小数点标注三位，不足以“0”补齐；标高、距离以小数点后两位数标注，不足以“0”补齐。

详图可以毫米为单位。

2．3．2 建筑物、构筑物、铁路、道路方位角(或方向角)和铁路、道路转向角的度数，宜注写到“秒”，特殊情况应另加说明。

2．3．3 铁路纵坡度宜以千分计，道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取小数点后一位，不足时以“0”补齐。

2．4 坐标标注2．4．1 总图应按上北下南方向绘制。

根据场地形状或布局，可向左或右偏转，但不宜超过45°。

总图中应绘制指北针或风玫瑰图(图2．4．1)。

2．4．2 坐标网格应以细实线表示。

测量坐标网应画成交叉十字线，坐标代号宜用“X、Y”表示；建筑坐标网应画成网格通线，自设坐标代号宜用“A、B”表示(图2．4．1)。

坐标值为负数时，应注“-”号，为正数时，“+”号可以省略。

2．4．3 总平面图上有测量和建筑两种坐标系统时，应在附注中注明两种坐标系统的换算公式。

2．4．4 表示建筑物、构筑物位置的坐标应根据设计不同阶段要求标注，当建筑物与构筑物与坐标轴线平行时，可注其对角坐标。

与坐标轴线成角度或建筑平面复杂时，宜标注三个以上坐标，坐标宜标注在图纸上。

根据工程具体情况，建筑物、构筑物也可用相对尺寸定位。

2．4．5 在一张图上，主要建筑物、构筑物用坐标定位时，根据工程具体情况也可用相对尺寸定位。
