第二节 家庭电路中电流过大的原因

家庭电路中电流过大的原因
一、家用电器的总功率对家庭电路的影响
用电器的总功率过大是家庭电路中电流过大的原因之一。

1、家用电器总功率的计算：家庭电路中，家用电器的总功率等于各用电器功率之和，则n P P P P +++= 21
2、家用电器的总功率对家庭电路的影响：根据电功率和电流、电压的关系式UI P =，可以得到U
P I =。

家庭电路的电压为220V ，家庭电路中总功率P 越大，干路中的电流I 就越大，容易引起线路故障，甚至引起火灾。

3、家庭电路中避免电流过大的措施：电路中同时使用的用电器不能太多，尤其是大功率用电器，非用不可时，也应尽量错开时间，交替使用。

二、短路对家庭电路的影响
短路是家庭电路中电流过大的另一原因。

1、短路对家庭电路的影响：家庭电路中的用电器都是并联的，一旦发生短路，即为电源短路。

此时干路中的电流很大，产生大量的热使保险丝熔断，或使空气开关跳闸。

若线路老化或没有安装保险装置，则导线的温度会升高，烧坏绝缘皮，引起火灾。

2、家庭电路中可能发生短路现象的情形：改装电路时不细心，使火线和零线直接连通；电线绝缘皮被刮破或者电线和用电器使用时间太久，绝缘皮破损老化，使火线和零线直接连通，或电器进水，这些情况都会造成短路；由于灯座、插座、插头的两个接线柱接线不规范，而使火线和零线相碰等。

家庭电路中电流过大的原因知识集结知识元家庭电路电流过大的原因知识讲解1．用电器总功率过大：根据电功率和电流、电压的关系式P=UI，可以得到I=P/U。

家庭电路中的电压是一定的，U=220V，所以用电功率P越大，电路中的电流I就越大。

2．家庭电路中发生短路：家庭电路中有时会发生短路现象。

例如，改装电路时不小心，使火线和零线直接连通造成短路；电线绝缘皮被刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路。

特别提醒：1．为了防止电路中电流过大，发生危险，电路中常常要安装保险丝，以保护用电器或人身安全。

2．保险丝是用铅锑合金制作的，电阻率比较大、熔点比较低。

当电流过大时，它由于温度升高而熔断，切断电路，起到保护的作用。

不同粗细的保险丝有不同的额定电流，当通过保险丝的电流小于或等于额定电流时，保险丝正常工作；当通过保险丝的电流大于额定电流，达到或超过它的熔断电流时，保险丝熔断，从而切断电路。

3．新建楼房的供电线路已经不再使用保险丝，而用起保险作用的空气开关代替。

例题精讲家庭电路电流过大的原因例1.家庭电路中的空气开关跳闸了，以下原因中不可能的（）A．同时使用的用电器总功率太大了B．用电器插头处的导线绝缘裸露而线芯相碰C．按键开关中两根导线的线头相碰D．空气开关的额定电流过小例2.电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会带来危害，下列说法中正确的是（）A．低于220V的电压都是安全电压B．使用测电笔时，不能用手接触到笔尾的金属体C．更换或维修用电器时应该切断电源D．家庭电路中的熔丝熔断，一定是发生了短路例3.2018年5月15日，“月宫一号”内进行的为期365+5天的、世界上时间最长的“月宫365”实验获得圆满成功。

月宫一号将为人类移居月球做准备。

密闭的“月宫一号”中会种植粮食、水果和蔬菜，可满足实验人员的全部气体、水和食物的需要。

“月宫”中志愿者经历了几次停电试验，以下情形会导致电路中的断路器自动切断的是___。

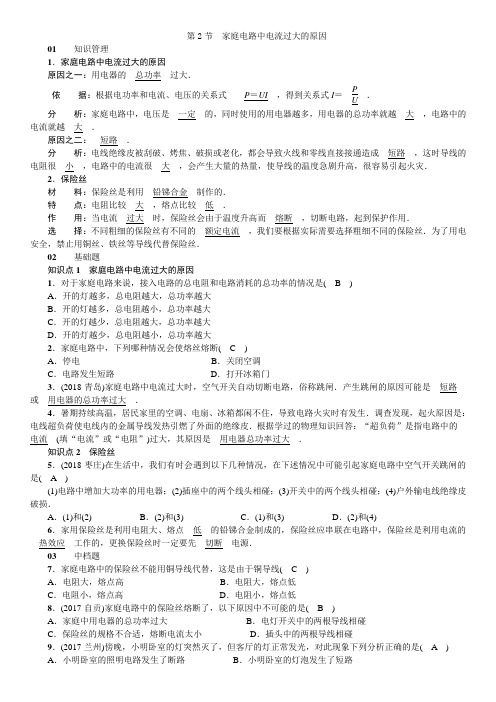

第2节家庭电路中电流过大的原因01知识管理1．家庭电路中电流过大的原因原因之一：用电器的__总功率__过大．依据：根据电功率和电流、电压的关系式____P＝UI__，得到关系式I＝__PU__．分析：家庭电路中，电压是__一定__的，同时使用的用电器越多，用电器的总功率就越__大__，电路中的电流就越__大__．原因之二：__短路__．分析：电线绝缘皮被刮破、烤焦、破损或老化，都会导致火线和零线直接接通造成__短路__，这时导线的电阻很__小__，电路中的电流很__大__，会产生大量的热量，使导线的温度急剧升高，很容易引起火灾．2．保险丝材料：保险丝是利用__铅锑合金__制作的．特点：电阻比较__大__，熔点比较__低__．作用：当电流__过大__时，保险丝会由于温度升高而__熔断__，切断电路，起到保护作用．选择：不同粗细的保险丝有不同的__额定电流__，我们要根据实际需要选择粗细不同的保险丝．为了用电安全，禁止用铜丝、铁丝等导线代替保险丝．02基础题知识点1家庭电路中电流过大的原因1．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是( B )A．开的灯越多，总电阻越大，总功率越大B．开的灯越多，总电阻越小，总功率越大C．开的灯越少，总电阻越大，总功率越大D．开的灯越少，总电阻越小，总功率越大2．家庭电路中，下列哪种情况会使熔丝熔断( C )A．停电B．关闭空调C．电路发生短路D．打开冰箱门3．(2018·青岛)家庭电路中电流过大时，空气开关自动切断电路，俗称跳闸．产生跳闸的原因可能是__短路__或__用电器的总功率过大__．4．暑期持续高温，居民家里的空调、电扇、冰箱都闲不住，导致电路火灾时有发生．调查发现，起火原因是：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮．根据学过的物理知识回答：“超负荷”是指电路中的__电流__(填“电流”或“电阻”)过大，其原因是__用电器总功率过大__．知识点2保险丝5．(2018·枣庄)在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是( A )(1)电路中增加大功率的用电器；(2)插座中的两个线头相碰；(3)开关中的两个线头相碰；(4)户外输电线绝缘皮破损．A．(1)和(2) B．(2)和(3) C．(1)和(3) D．(2)和(4)6．家用保险丝是利用电阻大、熔点__低__的铅锑合金制成的，保险丝应串联在电路中，保险丝是利用电流的__热效应__工作的，更换保险丝时一定要先__切断__电源．03中档题7．家庭电路中的保险丝不能用铜导线代替，这是由于铜导线( C )A．电阻大，熔点高B．电阻大，熔点低C．电阻小，熔点高D．电阻小，熔点低8．(2017·自贡)家庭电路中的保险丝熔断了，以下原因中不可能的是( B )A．家庭中用电器的总功率过大B．电灯开关中的两根导线相碰C．保险丝的规格不合适，熔断电流太小D．插头中的两根导线相碰9．(2017·兰州)傍晚，小明卧室的灯突然灭了，但客厅的灯正常发光，对此现象下列分析正确的是( A ) A．小明卧室的照明电路发生了断路B．小明卧室的灯泡发生了短路C．他家工作电器的总功率过大D．可能是进户线断了10．教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是( A )A．将两根保险丝并联使用B．将三根保险丝并联使用C．将保险丝接长使用D．将一根保险丝接入电路11．如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里，可能导致电路__短路__，使空气开关跳闸．12．(RJ教材P112T1变式)如图所示是家庭电路中造成电线燃烧的两种常见情况，其中__甲__图所示的情况是用电器的总功率过大，__乙__图所示的情况是短路．(填“甲”或“乙”)甲乙14．(RJ教材P112T2变式)电焊是利用电流的热效应产生高温，将焊条熔化而使两金属部件焊接在一起的．电焊机时断时续地工作时，电路中会产生迅速变化的强大电流，设电焊机工作时输出电压40 V，输出功率2 600 W，若焊条熔点为1 200 ℃、比热容为0.4×103 J/(kg·℃)，环境温度为30 ℃，电焊机工作时所消耗的电能有80%转化为热量且被焊条全部吸收，并使焊条升温，求：(1)电焊机工作时输出的电流是多少？(2)电焊机正常工作4 s能使一根质量为20 g的焊条全部熔化吗？解：(1)由P＝UI可得，电焊机工作时输出的电流：I＝PU＝2 600 W40 V＝65 A(2)电焊机工作4 s消耗的电能：W＝Pt＝2 600 W×4 s＝10 400 J 产生的热量：Q＝W×80%＝10 400 J×80%＝8 320 J可熔化的焊条的质量：m＝QcΔt＝8 320 J0.4×103 J/（kg·℃）×（1 200 ℃－30 ℃）＝17.8×10－3 kg＝17.8 g<20 g所以焊条不会全部熔化．15．家庭电路中有时会发生短路现象，此时电路中的电流非常大．短路时“电路中的电流非常大”的原因是__电压一定，短路时电阻很小，电流很大__．除了短路外，电路中电流过大的原因还有__电路中用电器总功率过大__．一般，新买的白炽灯用过一段时间后，在相同电压下发光时要__暗__(填“暗”或“亮”)一些，从物理学的角度看是因为__灯发光时，温度升高，灯丝发生了升华现象，使灯丝变细，导致灯丝电阻变大，消耗的实际功率变小__．16．(RJ教材P112“想想议议”变式)如图所示，商场中，一位卖微波炉的售货员和一位顾客产生了不同意见．售货员说，微波炉很省电，用它加热食品花不了多少电费；顾客说，微波炉很费电，他家的微波炉一开就“烧保险”．售货员的意思是__微波炉功率虽大，但往往使用时间短，根据W＝Pt，所以费不了多少电能__；顾客说的微波炉一开就“烧保险”是指微波炉的__功率__大．“微波炉一开就烧保险”的原因是__用电器的总功率过大时，由I＝PU可得电路的总电流变大，容易烧断保险丝__．。

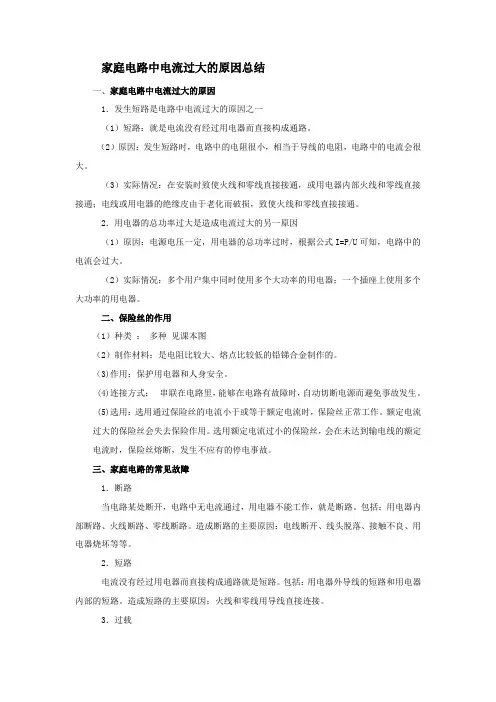

家庭电路中电流过大的原因总结一、家庭电路中电流过大的原因1．发生短路是电路中电流过大的原因之一（1）短路：就是电流没有经过用电器而直接构成通路。

（2）原因：发生短路时，电路中的电阻很小，相当于导线的电阻，电路中的电流会很大。

（3）实际情况：在安装时致使火线和零线直接接通，或用电器内部火线和零线直接接通；电线或用电器的绝缘皮由于老化而破损，致使火线和零线直接接通。

2．用电器的总功率过大是造成电流过大的另一原因（1）原因：电源电压一定，用电器的总功率过时，根据公式I=P/U可知，电路中的电流会过大。

（2）实际情况：多个用户集中同时使用多个大功率的用电器；一个插座上使用多个大功率的用电器。

二、保险丝的作用（1）种类：多种见课本图（2）制作材料：是电阻比较大、熔点比较低的铅锑合金制作的。

（3)作用：保护用电器和人身安全。

(4)连接方式：串联在电路里，能够在电路有故障时，自动切断电源而避免事故发生。

(5)选用：选用通过保险丝的电流小于或等于额定电流时，保险丝正常工作。

额定电流过大的保险丝会失去保险作用。

选用额定电流过小的保险丝，会在未达到输电线的额定电流时，保险丝熔断，发生不应有的停电事故。

三、家庭电路的常见故障1．断路当电路某处断开，电路中无电流通过，用电器不能工作，就是断路。

包括：用电器内部断路、火线断路、零线断路。

造成断路的主要原因：电线断开、线头脱落、接触不良、用电器烧坏等等。

2．短路电流没有经过用电器而直接构成通路就是短路。

包括：用电器外导线的短路和用电器内部的短路。

造成短路的主要原因：火线和零线用导线直接连接。

3．过载当同时使用的用电器过多，用电器的总功率过大，使电路中的电流过大，超过电路允许通过的电流，致使保险丝熔断或烧坏电能表或造成用电器两端电压低于额定电压而不能正常工作。

4．漏电用电器由于长期使用或接线不当，造成火线和其它不能带电的导体直接或间接接触，就是漏电，容易造成触电事故。

第十九章生活用电专题19.1 家庭电路一、学习目标1.知道家庭电路中电流过大的原因是家用电器总功率过大和短路。

2.知道保险丝的作用。

3.有初步安全用电和节约用电的意识。

二、课标要求知道家庭电路中电流过大的原因,有安全用电和节约用电的意识。

知识点一：家庭电路中电流过大的原因1.家用电器的总功率过大；2.短路。

知识点二：保险丝的作用当通过保险丝的电流超过保险丝的额定电流时，保险丝熔断，从而切断电路，对电路有保护作用。

【例题1】暑假的下午，小红的妈妈在用电饭锅煮饭，小红看着电视节目。

当他用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，则“跳闸”的原因是同时工作的用电器______过大，根据家里空气开关上的铭牌，如图所示，小红建议爸爸妈妈应该更换______大一些的空气开关。

【答案】总功率；最大工作电流。

【解析】电路出现短路或电路中用电器的总功率过大会导致空气开关跳闸。

电路的总功率等于各用电器的功率之和，在家里用电饭锅煮饭、看着电视，又用遥控器将待机的空调开机时，家里的空气开关“跳闸”了，由于空调处于待机状态，所以不可能是短路，故引起家里的空气开关跳闸的原因是用电器的总功率过大。

由P=UI可知，电源电压一定，用电器的总功率过大，干路上的总电流过大，超过空气开关的最大工作电流，导致空气开关跳闸，因此应该更换最大工作电流大一些的空气开关。

【例题2】如图是小轩家的部分电路。

下列说法正确的是（）A．若熔断器熔丝熔断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光。

用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作【答案】D【解析】A、若熔断器熔丝断了，说明电路出现故障，应在排除故障后换用同规格的熔丝，绝不能用铜丝代替，故A错；B、若cd间断路，则插座接地线断了，用电器的金属外壳没有接地，存在安全隐患，故B错；C、e点与零线直接相连，灯泡正常发光情况下，用测电笔检测e点，氖管也不发光，所以不能说明灯丝断了。

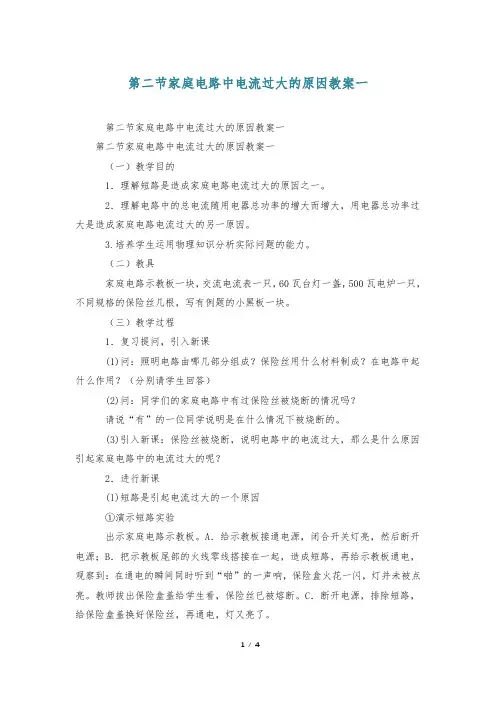

第二节家庭电路中电流过大的原因教案一第二节家庭电路中电流过大的原因教案一第二节家庭电路中电流过大的原因教案一（一）教学目的1．理解短路是造成家庭电路电流过大的原因之一。

2．理解电路中的总电流随用电器总功率的增大而增大，用电器总功率过大是造成家庭电路电流过大的另一原因。

3.培养学生运用物理知识分析实际问题的能力。

（二）教具家庭电路示教板一块，交流电流表一只，60瓦台灯一盏，500瓦电炉一只，不同规格的保险丝几根，写有例题的小黑板一块。

（三）教学过程1．复习提问，引入新课(1)问：照明电路由哪几部分组成？保险丝用什么材料制成？在电路中起什么作用？（分别请学生回答）(2)问：同学们的家庭电路中有过保险丝被烧断的情况吗？请说“有”的一位同学说明是在什么情况下被烧断的。

(3)引入新课：保险丝被烧断，说明电路中的电流过大，那么是什么原因引起家庭电路中的电流过大的呢？2．进行新课(l)短路是引起电流过大的一个原因①演示短路实验出示家庭电路示教板。

A．给示教板接通电源，闭合开关灯亮，然后断开电源；B．把示教板尾部的火线零线搭接在一起，造成短路，再给示教板通电，观察到：在通电的瞬间同时听到“啪”的一声响，保险盒火花一闪，灯并未被点亮。

教师拔出保险盒盖给学生看，保险丝已被熔断。

C．断开电源，排除短路，给保险盒盖换好保险丝，再通电，灯又亮了。

②问：通过此实验，你知道了什么？学生答：由实验知道，短路时，电路中电流过大，使保险丝熔断，但灯没有烧坏。

③分析教师在黑板上画出图1，再画出等效的图2，然后引导学生分析：问：火线、零线搭在一起，形成短路后，在BD之间形成两条支路，那么BD之间的总电阻是多少？导线的电阻很小，几乎为零，所以总电阻很小，几乎为零。

问：干路中的保险丝为什么会被熔断？干路中的电流很大，这就是连在干路中的保险丝被熔断的原因。

问：发生短路时，通过灯的电流也是很大吗？从并联电路的两条支路中的电流分配情况引导学生认识，干路中的绝大部分电流经过B、D间的导线，在灯泡中几乎没有电流通过。
