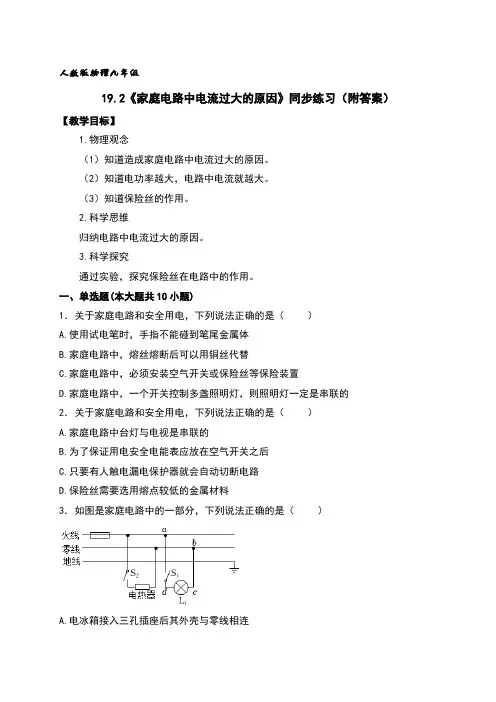

人教版物理九年级19.2《家庭电路中电流过大的原因》同步练习（附答案）【教学目标】1.物理观念（1）知道造成家庭电路中电流过大的原因。
（2）知道电功率越大，电路中电流就越大。
（3）知道保险丝的作用。
2.科学思维归纳电路中电流过大的原因。
3.科学探究通过实验，探究保险丝在电路中的作用。
一、单选题(本大题共10小题)1．关于家庭电路和安全用电，下列说法正确的是（）A.使用试电笔时，手指不能碰到笔尾金属体B.家庭电路中，熔丝熔断后可以用铜丝代替C.家庭电路中，必须安装空气开关或保险丝等保险装置D.家庭电路中，一个开关控制多盏照明灯，则照明灯一定是串联的2．关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中台灯与电视是串联的B.为了保证用电安全电能表应放在空气开关之后C.只要有人触电漏电保护器就会自动切断电路D.保险丝需要选用熔点较低的金属材料3．如图是家庭电路中的一部分，下列说法正确的是（）A.电冰箱接入三孔插座后其外壳与零线相连B.若电路中的保险丝烧了，可以用铜线或铁线代替C.电热器与灯泡L1的连接方式是串联，其电压都为220VD.当开关S1闭合后，发现灯L1不亮，用测电笔测试c、d两点时，氖管都发光，测试a、b两点时，只有a点氖管发光，则故障可能是b、c之间某处断路4．如图甲所示是小明自制的台灯，图乙所示是台灯的电路图，现将台灯的插头A、B分别插入家庭电路的插座D、C两个孔中（如图丙），闭合开关S1和S，发现灯泡L1不亮、L正常发光，电路中开关及导线良好，用测电笔检测M点，氖管不发光，再检测N点，氖管发光，下列有关故障和安全用电的说法正确的是（）A.进户零线断路B.灯泡L1断路C.使用测电笔时手不能接触测电笔的笔尾金属电极D.站在地面上的人，接触到P点时会触电5．对于家庭电路，经常会遇到这样一些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③户外输电线绝缘皮被损坏；④电路中增加了大功率的用电器。

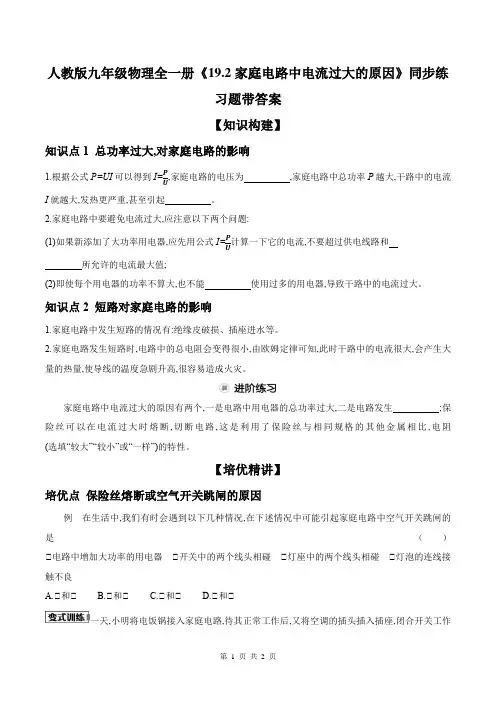

人教版九年级物理全一册《19.2家庭电路中电流过大的原因》同步练习题带答案【知识构建】知识点1 总功率过大,对家庭电路的影响,家庭电路的电压为,家庭电路中总功率P越大,干路中的电流1.根据公式P=UI可以得到I=PUI就越大,发热更严重,甚至引起。
2.家庭电路中要避免电流过大,应注意以下两个问题:(1)如果新添加了大功率用电器,应先用公式I=P计算一下它的电流,不要超过供电线路和U所允许的电流最大值;(2)即使每个用电器的功率不算大,也不能使用过多的用电器,导致干路中的电流过大。
知识点2 短路对家庭电路的影响1.家庭电路中发生短路的情况有:绝缘皮破损、插座进水等。
2.家庭电路发生短路时,电路中的总电阻会变得很小,由欧姆定律可知,此时干路中的电流很大,会产生大量的热量,使导线的温度急剧升高,很容易造成火灾。
家庭电路中电流过大的原因有两个,一是电路中用电器的总功率过大,二是电路发生;保险丝可以在电流过大时熔断,切断电路,这是利用了保险丝与相同规格的其他金属相比,电阻(选填“较大”“较小”或“一样”)的特性。
【培优精讲】培优点保险丝熔断或空气开关跳闸的原因例在生活中,我们有时会遇到以下几种情况,在下述情况中可能引起家庭电路中空气开关跳闸的是（）①电路中增加大功率的用电器①开关中的两个线头相碰①灯座中的两个线头相碰①灯泡的连线接触不良A.①和①B.①和①C.①和①D.①和①一天,小明将电饭锅接入家庭电路,待其正常工作后,又将空调的插头插入插座,闭合开关工作时,家中的空气开关突然跳闸。
经检查,空调完好,线路连接正确。
请指出引起空气开关跳闸的原因,并用所学的物理知识解释。
空气开关是家庭电路的新型保险装置,与保险丝的作用相同,当家庭电路中的总电流过大时,会跳闸断开家庭电路连接,从而保护用电器,而引起家庭电路电流过大的原因有两个,根据实际分析即可得出答案。
参考答案知识构建知识点11.220 V火灾2.(1)电能表(2)同时进阶练习短路较大培优精讲例C【解析】①电路中增加了大功率用电器,可能会导致用电器的总功率过大,以致电流过大,引起家庭电路中空气开关跳闸;①开关中的两个线头相碰,会导致开关无法控制用电器,用电器将一直工作,但不会导致电流过大,不会引起家庭电路中空气开关跳闸;①灯座中的两个线头相碰,相当于将火线和零线直接连在一起,会造成电路短路,从而造成电流过大,引起家庭电路中空气开关跳闸;①灯泡的连线接触不良,会出现断路情况,导致灯泡不能正常发光,不会引起家庭电路的空气开关跳闸。

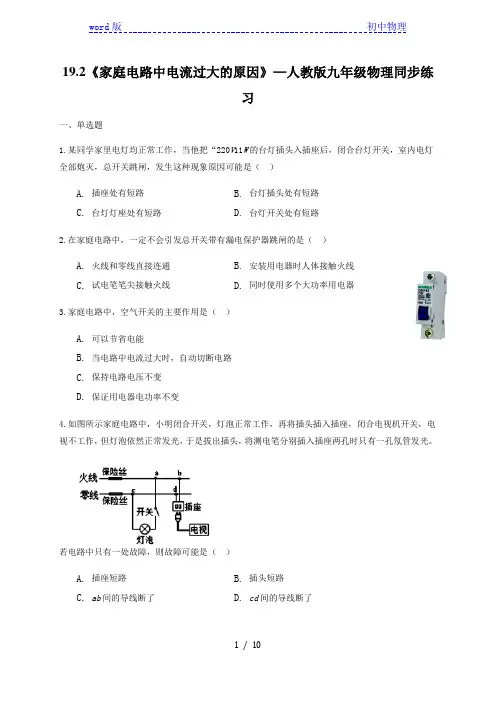

19.2《家庭电路中电流过大的原因》—人教版九年级物理同步练习一、单选题1.某同学家里电灯均正常工作，当他把“220V11W的台灯插头入插座后，闭合台灯开关，室内电灯全部炮灭，总开关跳闸，发生这种现象原因可能是（）A. 插座处有短路B. 台灯插头处有短路C. 台灯灯座处有短路D. 台灯开关处有短路2.在家庭电路中，一定不会引发总开关带有漏电保护器跳闸的是（）A. 火线和零线直接连通B. 安装用电器时人体接触火线C. 试电笔笔尖接触火线D. 同时使用多个大功率用电器3.家庭电路中，空气开关的主要作用是（）A. 可以节省电能B. 当电路中电流过大时，自动切断电路C. 保持电路电压不变D. 保证用电器电功率不变4.如图所示家庭电路中，小明闭合开关，灯泡正常工作，再将插头插入插座，闭合电视机开关，电视不工作，但灯泡依然正常发光，于是拔出插头，将测电笔分别插入插座两孔时只有一孔氖管发光。
若电路中只有一处故障，则故障可能是（）A. 插座短路B. 插头短路C. ab间的导线断了D. cd间的导线断了5.保险丝也被称为电流保险丝，IECl27标准将它定义为“熔断体”，电路中需要正确地安置了保险丝。
那么，保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断，切断电流。
从而起到保护电路安全运行的作用。
以下材料适合制作保险丝的是（）A. 电阻大，熔点高的镍镉合金B. 电阻大，熔点低的铅锑合金C. 遇热极易熔化的塑料D. 遇热电阻急剧减小的半导体材料6.下列有关家庭电路和安全用电的说法正确的是（）A. 使用试电笔时，不能接触笔尾金属体B. 用电器的开关发生短路时，会造成空气开关自动断开C. 站在地面上的人，因碰火线而触电时，漏电保护器会切断电路D. 冰箱使用三脚插头，是为了防止电流过大引起火灾7.在家庭生活中，我们会遇到这些情况：在下述情况中，会造成因电路中电流过大而引发空气开关跳闸的是（）控制灯的开关中两个线头相碰；插座中分别与火线和零线连接的两个线头相碰；电路中增加多个大功率的用电器；插头与插座接熱不良。

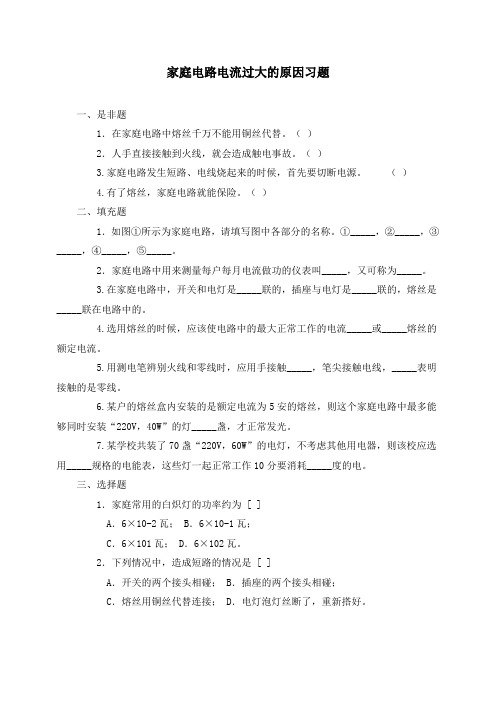

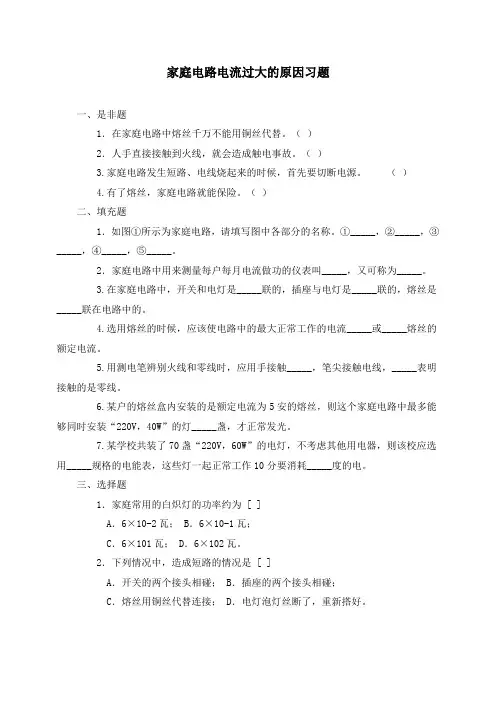

家庭电路电流过大的原因习题一、是非题1．在家庭电路中熔丝千万不能用铜丝代替。
（）2．人手直接接触到火线，就会造成触电事故。
（）3.家庭电路发生短路、电线烧起来的时候，首先要切断电源。
（）4.有了熔丝，家庭电路就能保险。
（）二、填充题1．如图①所示为家庭电路，请填写图中各部分的名称。
①_____，②_____，③_____，④_____，⑤_____。
2．家庭电路中用来测量每户每月电流做功的仪表叫_____，又可称为_____。
3.在家庭电路中，开关和电灯是_____联的，插座与电灯是_____联的，熔丝是_____联在电路中的。
4.选用熔丝的时候，应该使电路中的最大正常工作的电流_____或_____熔丝的额定电流。
5.用测电笔辨别火线和零线时，应用手接触_____，笔尖接触电线，_____表明接触的是零线。
6.某户的熔丝盒内安装的是额定电流为5安的熔丝，则这个家庭电路中最多能够同时安装“220V，40W”的灯_____盏，才正常发光。
7.某学校共装了70盏“220V，60W”的电灯，不考虑其他用电器，则该校应选用_____规格的电能表，这些灯一起正常工作10分要消耗_____度的电。
三、选择题1．家庭常用的白炽灯的功率约为 [ ]A．6×10-2瓦； B．6×10-1瓦；C．6×101瓦； D．6×102瓦。
2．下列情况中，造成短路的情况是 [ ]A．开关的两个接头相碰； B．插座的两个接头相碰；C．熔丝用铜丝代替连接； D．电灯泡灯丝断了，重新搭好。
3.家庭电路中，装有“220V，25W”的电灯24盏，要用额定电流为1安的熔丝替换线路上已熔断的熔丝，正确方法是 [ ]A．把两段并联起来使用； B．直接使用；C．把三段并联起来使用； D．把三段串联起来使用。
四、计算题某用户原有40瓦电灯三盏，上月新添了100瓦大彩电一台、150瓦电冰箱一台。
(1)若平均每天收看电视2时，冰箱压缩机每次工作10分，停机20分，则彩电与冰箱两台家用电器每月（以30天计）耗电多少度？(2)该用户上月底电能表示数为[23602]，本月底电能表示数为[23950]，则该用户在这个月里每盏灯平均每天使用几小时？答案一、1．√2．×3.√4.×二、1．进户线，电能表，闸刀开关，熔断器，接地线2．电能表，电度 3.串，并，串 4.等于，稍小于5.笔尾的金属部分，氖管不发光的6.277.20安，0.7三、1．C2．B3.C 四、(1)24度(2)3时。
第 2 节家庭电路中电流过大的原由知能操练提高能力提高1.不一样粗细的保险丝, 同意经过的电流是不一样的。
一座教课楼的总保险盒中的保险丝, 同意经过的电流为 25 A, 楼里共有 20 间教室 , 每间教室装了40 W 的日光灯 6 盏, 在所有日光灯都亮时 , 能再接上 100 W 的电电扇 ()A.7 台B.8 台C.9 台D.10 台2.对于保险丝 , 以下说法正确的选项是 ()A. 电路里装了保险丝, 就能起保险作用B. 采用额定电流越小的保险丝, 就越能起保险作用C.只实用适合规格的保险丝, 才能既不阻碍供电, 又能起到保险的作用D.保险丝熔断后 , 能够用相同粗细的铜丝取代使用3.家庭电路中有时出现这样的现象, 本来各用电器都在正常工作, 当把手机充电器的插头插入插座时, 家中所有的用电器都停止了工作, 其原由可能是 ()A.这个插座的火线和零线本来就相接触形成了短路B.插头插入这个插座时 , 致使火线和零线相接触形成了短路C.插头与这个插座接触不良形成了断路D.同时工作的用电器过多, 致使干路电流过大, 保险开关跳闸4.在甲、乙两个电路图中, 开封闭合后 , 产生电流过大的原由解说正确的选项是()A.甲、乙两电路均为发生短路B.甲、乙两电路均为用电器总功率过大C.甲电路用电器总功率过大, 乙电路发生短路D.甲电路用电器总功率过大, 乙电路发生断路5.家庭电路中的电灯惨淡, 电能表表盘却转得飞速, 这类现象说明电路发生的状况可能是()A. 短路B. 总功率过大C.漏电D. 电源电压不足6.以下图 , 家庭电路中闭合开关后灯泡不亮。
用试电笔检测插座的两孔, 发现只有插入右孔时氖管才发光。
用试电笔检测 A 点氖管发光,检测 B 点氖管不发光。
发生这一现象的原由可能是() A. 灯泡被短接 B. 灯丝断了C.开关接触不良D. 插座被短接7.以下图 , 在接线柱A、 B 间接入导线 ( 其资料为一般铜丝), 在接线柱C、 D间接入保险丝 , 接通电源, 灯泡正常发光 , 保险丝不熔断 ; 断开电源 , 在 B、D 间连上一根导线 , 再次接通电源时 , 灯不亮 , 保险丝熔断。

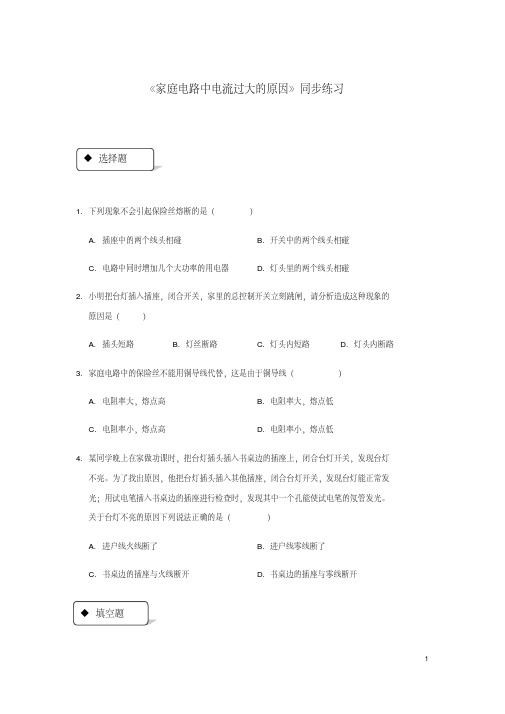

《家庭电路中电流过大的原因》同步练习
◆选择题
1.下列现象不会引起保险丝熔断的是（）
A. 插座中的两个线头相碰
B. 开关中的两个线头相碰
C. 电路中同时增加几个大功率的用电器
D. 灯头里的两个线头相碰
2.小明把台灯插入插座，闭合开关，家里的总控制开关立刻跳闸，请分析造成这种现象的
原因是（）
A. 插头短路
B. 灯丝断路
C. 灯头内短路
D. 灯头内断路
3.家庭电路中的保险丝不能用铜导线代替，这是由于铜导线（）
A. 电阻率大，熔点高
B. 电阻率大，熔点低
C. 电阻率小，熔点高
D. 电阻率小，熔点低
4.某同学晚上在家做功课时，把台灯插头插入书桌边的插座上，闭合台灯开关，发现台灯
不亮。
为了找出原因，他把台灯插头插入其他插座，闭合台灯开关，发现台灯能正常发
光；用试电笔插入书桌边的插座进行检查时，发现其中一个孔能使试电笔的氖管发光。
关于台灯不亮的原因下列说法正确的是（）
A. 进户线火线断了
B. 进户线零线断了
C. 书桌边的插座与火线断开
D. 书桌边的插座与零线断开
◆填空题
1。

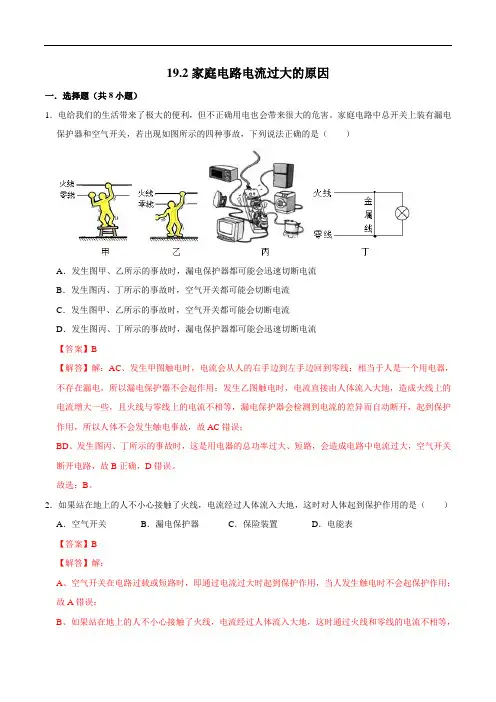

19.2家庭电路电流过大的原因一．选择题（共8小题）1．电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害。
家庭电路中总开关上装有漏电保护器和空气开关，若出现如图所示的四种事故，下列说法正确的是（）A．发生图甲、乙所示的事故时，漏电保护器都可能会迅速切断电流B．发生图丙、丁所示的事故时，空气开关都可能会切断电流C．发生图甲、乙所示的事故时，空气开关都可能会切断电流D．发生图丙、丁所示的事故时，漏电保护器都可能会迅速切断电流【答案】B【解答】解：AC、发生甲图触电时，电流会从人的右手边到左手边回到零线；相当于人是一个用电器，不存在漏电，所以漏电保护器不会起作用；发生乙图触电时，电流直接由人体流入大地，造成火线上的电流增大一些，且火线与零线上的电流不相等，漏电保护器会检测到电流的差异而自动断开，起到保护作用，所以人体不会发生触电事故，故AC错误；BD、发生图丙、丁所示的事故时，这是用电器的总功率过大、短路，会造成电路中电流过大，空气开关断开电路，故B正确，D错误。
故选：B。
2．如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时对人体起到保护作用的是（）A．空气开关B．漏电保护器C．保险装置D．电能表【答案】B【解答】解：A、空气开关在电路过载或短路时，即通过电流过大时起到保护作用，当人发生触电时不会起保护作用；故A错误；B、如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时通过火线和零线的电流不相等，漏电保护器会迅速切断电路，对人身起到保护作用；故B正确；C、保险装置在电路中电流过大时会切断电源，起到保护电路的作用，不会对人体起到保护作用；故C错误；D、电能表是用来测量消耗电能的仪表，与电流的流向无关，故D错误。
故选：B。
3．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关，对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．甲处应装开关，乙处应装用电器C．甲处应装用电器，乙处应装开关D．当保险丝熔断后，可以用铜丝代替【答案】B【解答】解：A、为了安全，保险丝应该接到火线上，故A错误；BC、为了安全，保险丝要接在火线上，开关也应接在火线上，甲处安装开关，乙处安装用电器，故B正确，C错误；D、当保险丝熔断后，由于铜丝的熔点很高，所以绝对不能用铜丝代替保险丝，故D错误。

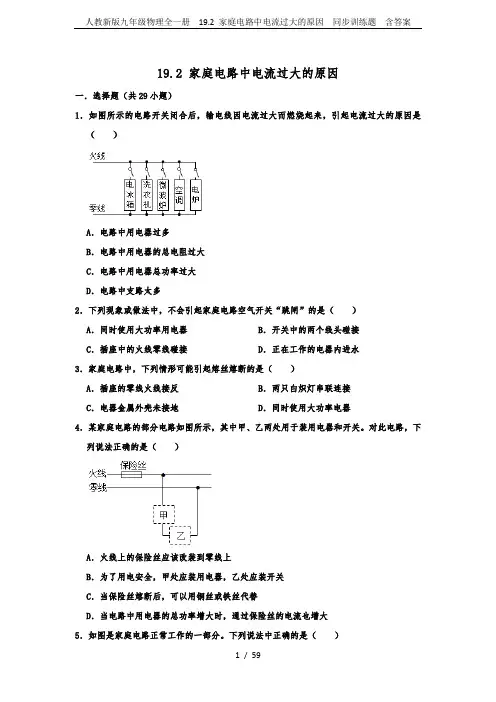

19.2 家庭电路中电流过大的原因一．选择题（共29小题）1．如图所示的电路开关闭合后，输电线因电流过大而燃烧起来，引起电流过大的原因是（）A．电路中用电器过多B．电路中用电器的总电阻过大C．电路中用电器总功率过大D．电路中支路太多2．下列现象或做法中，不会引起家庭电路空气开关“跳闸”的是（）A．同时使用大功率用电器B．开关中的两个线头碰接C．插座中的火线零线碰接D．正在工作的电器内进水3．家庭电路中，下列情形可能引起熔丝熔断的是（）A．插座的零线火线接反B．两只白炽灯串联连接C．电器金属外壳未接地D．同时使用大功率电器4．某家庭电路的部分电路如图所示，其中甲、乙两处用于装用电器和开关。
对此电路，下列说法正确的是（）A．火线上的保险丝应该改装到零线上B．为了用电安全，甲处应装用电器，乙处应装开关C．当保险丝熔断后，可以用铜丝或铁丝代替D．当电路中用电器的总功率增大时，通过保险丝的电流也增大5．如图是家庭电路正常工作的一部分。
下列说法中正确的是（）A．导线B与大地之间的电压为220VB．保险丝能在有人触电时自动切断电路C．电冰箱的插头插入三孔插座时，能使电冰箱的金属外壳接地D．闭合开关后测电笔先后插入插座的左右插孔，氖管都发光6．关于家庭电路，下列说法中正确的是（）A．在家庭电路中，同时工作的用电器越多，总电阻越大B．家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C．用电器使用三线插头，是为了防止漏电而采取的保护措施D．保险丝一般选用电阻比较小，熔点比较低的合金制作而成7．下列情况会造成家庭电路中的“空气开关”自动“跳闸”的是（）A．开关中的两个线头相碰B．双孔插座中的两个线头相碰C．灯泡灯丝断了D．插头和插座接触不良8．下列关于空气开关和漏电保护器的说法正确的是（）A．空气开关只有在电路中用电器总功率过大时才自动跳闸B．漏电保护器只有在电路短路时才自动跳闸C．当人体触电时，空气开关会自动跳闸D．当站在地上的人接触外壳带电的冰箱时，漏电保护器会自动跳闸9．为了安全用电，在家庭电路设计安装中使用漏电保护器。

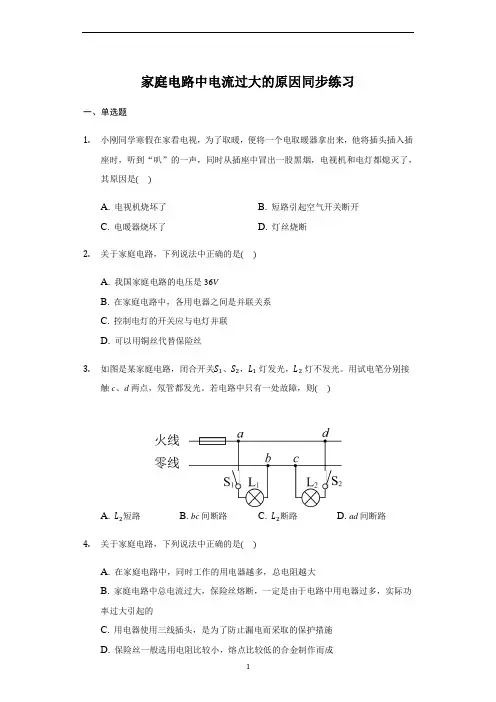

家庭电路中电流过大的原因同步练习一、单选题1.小刚同学寒假在家看电视，为了取暖，便将一个电取暖器拿出来，他将插头插入插座时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯都熄灭了，其原因是()A. 电视机烧坏了B. 短路引起空气开关断开C. 电暖器烧坏了D. 灯丝烧断2.关于家庭电路，下列说法中正确的是()A. 我国家庭电路的电压是36VB. 在家庭电路中，各用电器之间是并联关系C. 控制电灯的开关应与电灯并联D. 可以用铜丝代替保险丝3.如图是某家庭电路，闭合开关S1、S2，L1灯发光，L2灯不发光。
用试电笔分别接触c、d两点，氖管都发光。
若电路中只有一处故障，则()A. L2短路B. bc间断路C. L2断路D. ad间断路4.关于家庭电路，下列说法中正确的是()A. 在家庭电路中，同时工作的用电器越多，总电阻越大B. 家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的C. 用电器使用三线插头，是为了防止漏电而采取的保护措施D. 保险丝一般选用电阻比较小，熔点比较低的合金制作而成5.下列现象中，可能引起家中保险丝熔断的是①插座中的两个线头相碰；②开关中的两个线头相碰；③电路中增加了大功率的用电器；④灯丝烧断A. ①②B. ①③C. ②④D. ②③6.如图所示，当开关S闭合时，灯L1和L2均不亮，某同学用一根导线去查找电路故障。
他将导线先并接在灯L1两端，发现灯L2亮，灯L1不亮；然后将导线并接在L2两端时，发现两灯均不亮，由此可以判断()A. 灯L1断路B. 灯L2断路C. 灯L1短路D. 灯L2短路7.对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是()A. 当电路发生短路时，空气开关会自动切断电路B. 发生如图甲所示的触电事故时，漏电保护器不起作用C. 发生如图乙所示的触电事故时，漏电保护器不起作用D. 发生如图所示的两种触电事故时，空气开关都不会断开电路8.小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。

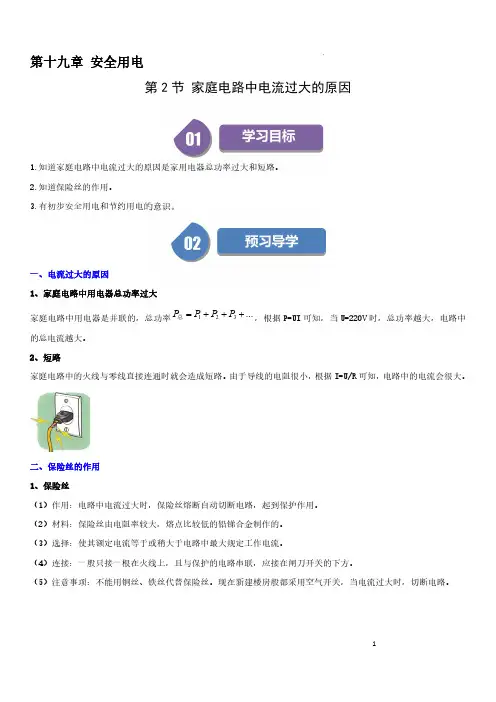

第十九章安全用电第2节家庭电路中电流过大的原因1.知道家庭电路中电流过大的原因是家用电器总功率过大和短路。
2.知道保险丝的作用。
3.有初步安全用电和节约用电的意识。
一、电流过大的原因1、家庭电路中用电器总功率过大家庭电路中用电器是并联的，总功率...321+++=PPPP总，根据P=UI可知，当U=220V时，总功率越大，电路中的总电流越大。
2、短路家庭电路中的火线与零线直接连通时就会造成短路。
由于导线的电阻很小，根据I=U/R可知，电路中的电流会很大。
二、保险丝的作用1、保险丝（1）作用：电路中电流过大时，保险丝熔断自动切断电路，起到保护作用。
（2）材料：保险丝由电阻率较大，熔点比较低的铅锑合金制作的。
（3）选择：使其额定电流等于或稍大于电路中最大规定工作电流。
（4）连接：一般只接一根在火线上，且与保护的电路串联，应接在闸刀开关的下方。
（5）注意事项：不能用铜丝、铁丝代替保险丝。
现在新建楼房般都采用空气开关，当电流过大时，切断电路。
2、空气开关（1）作用：当电路中由于短路、过载等原因导致电流过大时，空气开关自动断开，切断电路，俗称跳闸。
（2）使用方法：断开后，待故障排除，再将闸刀开关合上。
（3）接线方法：单线式的只接在火线上，双线式的分别接入火线和零线。
知识点一：家庭电路中电流过大的原因：【探究重点】减少电流过大的方法：（1）各种电器分散使用；（2）适当加大线路的线径，减少线路的电耗；（3）线路与电器的绝缘性能要好，避免漏电；（4）大功率电器开关上并联上适宜的电容器，减少开关电器时瞬间电流。
【例题精讲】（2023•兰州）如图所示的家庭电路中，开关闭合后，保险丝因电流过大而熔断。
甲、乙两图产生电流过大的原因是不同的，甲图中的原因是；乙图中的原因是。
【答案】用电器的总功率过大；短路。
【思路点拨】家庭电路电流过大的原因：短路；用电器的总功率过大。
【解析】甲图中开关闭合后，所有用电器都工作，导致电路中用电器的总功率过大，根据P＝UI可知，电压一定时，功率越大，电流越大；乙图中开关闭合后，电流不经过用电器造成短路。
xx学校xx学年xx学期xx试卷
姓名:_____________ 年级:____________ 学号:______________
题型选择题填空题简答题xx题xx题xx题总分得分
一、xx题
评卷人得分
（每空xx 分，共xx分）
试题1:
家庭电路中保险丝被烧断，可能的原因是( )
A.电路中出现断路
B.电路中某盏灯的开关接触不良
C.保险丝选用的太粗
D.电路中同时使用的用电器的总功率过大
试题2:
教室内亮着四盏日光灯，刚走进教室的小宇又打开了其余四盏，以下说法正确的是( )
A.线路的总电阻变大
B.进户线的电流变小
C.线路的总功率变大
D.日光灯两端电压变小
试题3:
根据表中所提供的数据，可以确定适宜制作保险丝的是( )
金属铅铜铁钨
0.206 0.017 0.096 0.053
长1 m，横切面积1 mm2的导线在20 ℃
时的电阻/Ω
在标准大气压下的熔点/℃328 1 083 1 535 3 410
A.铅
B.铜
C.铁
D.钨
试题4:
关于保险丝，下面说法正确的是( )
A.只要电路里装了保险丝就能起到保险作用
B.选用额定电流越小的保险丝就越好
C.只有用适当的保险丝，才能既不妨碍用电，又能起到保险的作用
D.保险丝熔断时可用同样粗细的铜丝暂时代替
试题5:
某家用电能表上标有“220 V10(20)A”字样.当家中部分用电器工作时，15 min内耗电0.2 kW·h，则这些工作的用电器总功率是_______W；该家庭最多还可以再增加________W的用电器同时工作.
试题6:
家庭电路中常发生保险丝熔断现象，若更换上同规格保险丝后约5分钟，保险丝再次熔断，则以下判断合理的是( )
A.可能是电路中插头内的两根导线相碰
B.可能是开关中的线头相碰
C.这可能是电路中用电器总功率过大
D.以上都有可能
试题7:
某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是( )[
A.火线上的保险丝应该改装到零线上
B.甲处应装用电器，乙处应装开关
C.当用电器功率增大时，通过保险丝的电流就增大
D.当保险丝熔断后，可以用铜丝代替
试题8:
下列三个现象：①灯头里的两个线头相碰；②插座中的两线头相碰；③照明电路的开关里两线头相碰.其中可能引起保险丝熔断的是( )
A.①②③
B.①②
C.①③
D.②③
试题9:
同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可以替代闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10 A，那么，由这个“空气开关”控制的用电器的总功率最好( )
A.不大于220 W
B.不大于1 200 W
C.不大于2.2 kW
D.不大于1 000 W
试题10:
用电高峰时期，家庭里的白炽灯泡比正常发光要暗一些.这是因为在用电高峰时( )
A.并联用电器增多，电路的总电阻增大
B.并联用电器增多，电路的总电流减小
C.并联用电器增多，家用电器的实际功率减小
D.并联用电器增多，家用电器的额定功率减小
试题11:
教学楼里安装了40 W的电灯54盏，现在该照明电路的总保险丝熔断了，而备用的只有额定电流为5 A的保险丝，那么比较合适的做法是( )
A.将两根保险丝并联使用
B.将三根保险丝并联使用
C.将保险丝接长使用
D.将一根保险丝接入电路
试题12:
家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作.关于这种现象以及形成的原因，以下说法正确的是( )
A.可能是这个插座的火线和零线原来就相接触形成了短路
B.可能是这个用电器的插头与插座没有形成良好接触，仍然是断路状态
C.可能是插头插入这个插座时，导致火线和零线相接触形成了短路
D.可能同时工作的用电器过多，导致干路中总电流过大，保险装置跳闸
试题13:
在家庭电路中电灯、插座、电视机的连接方式是______(填“串联”或“并联”).用电器越多电路中的总电流_____(填“越大”或“越小”)，为了避免导线过热而烧坏，在电路中要______(填“串联”或“并联”)熔丝，实际线路中发生接触不良也是很危险的，应尽量避免，如图是两种硬导线与螺钉压按式接线柱接法(箭头方向表示拧紧螺钉的方向)，其中不容易造成接触不良的是_____(填“甲”或“乙”).
试题14:
在家庭电路中，所选导线的横截面积应与家用电器的总功率相适应，以确保用电安全.表中是几种常见铜导线的安全载流量(即长时间通电的最大安全电流)，小王家计划安装一台6.6 kW的即热式电热水器，该用电器正常工作时电流为______A,至少应选横截面积为_______mm2的导线与之配套.
导线横截面积S/mm2铜芯橡皮绝缘线安全载流量I/A
2.5 28
4 37
6 47
10 68
试题15:
小明家有100 W的电视机一台，150 W的冰箱一台，1 000 W的电热水器一台，照明灯总功率180 W.现他家又买了一台全自动洗衣机，其铭牌如下表.他家安装的电能表上允许通过的最大电流为10 A.则:
额定电压220 V
额定频率50 Hz
机身尺寸600×560×850
洗涤功率330 W
(1)现在，他家的这些用电器能不能同时使用？
(2)他家新买的洗衣机在额定电压下洗衣时，通过洗衣机的电流是多少？
(3)他家若再购一台1.5 kW的空调，为安全用电，需考虑哪些因素？
试题1答案:
D
试题2答案:
C
试题3答案:
A
试题4答案:
C
试题5答案:
800 3 600
试题6答案:
C
试题7答案:
C
试题8答案:
B
试题9答案:
C
试题10答案:
C
试题11答案:
A
试题12答案:
C
试题13答案:
并联越大串联甲
试题14答案:
30 4
试题15答案:
(1)所有用电器的总功率P总=100 W+150 W+1 000 W+180 W+330 W=1 760 W.若同时使用，则总电流为I总=P/U=1 760 W/220 V=8 A＜10 A，故他家的用电器能同时使用.
(2)洗衣机正常工作时，通过它的电流I=P/U=330 W/220 V=1.5 A.
(3)需考虑的因素有：电能表的额定功率、保险丝的规格和输电导线的额定电流.。
