1 地铁供电系统简介

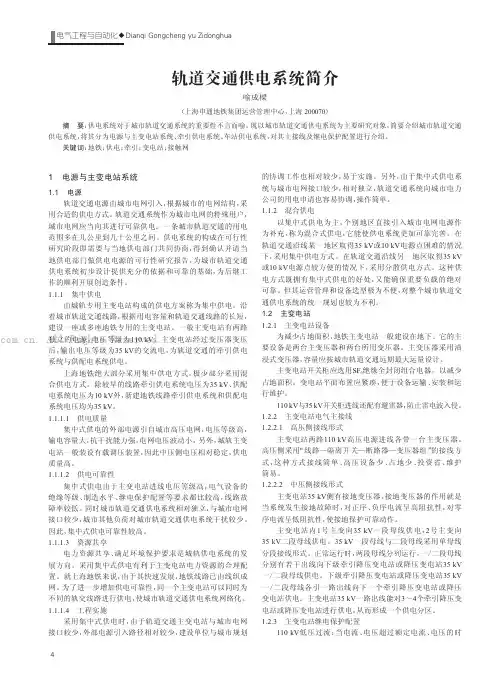

城市轨道交通供电系统城市轨道交通概论城市轨道交通供电系统是指为城市轨道交通（如地铁、轻轨等）提供电力的系统。

它是城市轨道交通运营的重要组成部分，直接关系到城市轨道交通的安全、稳定和高效运行。

城市轨道交通供电系统主要包括供电系统结构、供电方式、供电设备和供电管理等几个方面。

首先，城市轨道交通供电系统的结构主要分为集中式供电和分布式供电两种形式。

集中式供电是指将电力从电网供应给城市轨道交通线路，通过变电所进行电能转换和配电。

分布式供电是指将电力直接供应给城市轨道交通线路，不通过变电所进行中间转换。

其次，城市轨道交通供电系统的供电方式主要有直流供电和交流供电两种形式。

直流供电是将电力以直流形式供应给城市轨道交通线路，其中常见的有三轨供电和四轨供电两种形式。

交流供电是将电力以交流形式供应给城市轨道交通线路，其中常见的有接触网供电和无接触网供电两种形式。

再次，城市轨道交通供电系统的供电设备包括变电所、牵引变压器、接触网或四轨导线和车辆供电设备等。

变电所是供电系统的核心设备，负责将电力从电网转换成适合轨道交通运营的电能。

牵引变压器则将变电所输出的电能转换成适合轨道交通车辆牵引的电能。

接触网或四轨导线是将电能从供电系统传输到运行线路上的设备，通过接触网或四轨导线与车辆上的集电装置接触，实现车辆的供电。

车辆供电设备则是车辆上的设备，负责将来自接触网或四轨导线的电能传输到车辆的牵引装置。

最后，城市轨道交通供电系统的供电管理是保障系统正常运行的重要环节。

供电管理包括供电调度、供电维护、供电检修和故障处理等多个方面。

供电调度负责根据运行情况合理调配供电能力，确保供电系统能满足轨道交通的需求。

供电维护负责对供电设备进行定期维护，确保设备的正常运行和使用寿命。

供电检修则是对供电设备进行故障排除和修复，及时处理供电系统的故障。

故障处理则是在供电系统故障发生时，采取相应措施，保障城市轨道交通的正常运行。

综上所述，城市轨道交通供电系统是为城市轨道交通提供电力的系统，它的结构、方式、设备和管理等方面都对轨道交通的运行质量和效率有着重要影响。

地铁供电系统供电系统为地铁的列车和各种用电设备提供电能，是保证地铁正常运行的重要组成部分，通常由供电电源、主变电所（集中供电方式时）、中压供电网络、牵引供电系统、动力照明配电系统、牵引网系统、电力监控（SCADA）系统、杂散电流腐蚀防护及接地系统和供电车间等组成。

（1）主变电所：集中供电方式下，负责向地铁沿线的各种用电设备提供电源。

每座主变电所从城市电网引入两路独立可靠的110kV电源，经主变压器降压后通过中压供电网络向地铁沿线的牵引变电所和降压变电所供电。

东延线工程利用地铁1号线续建工程的白石洲主变电所、地铁1号线的文化中心主变电所、城市广场主变电所一起供电。

（2）中压供电网络：负责将主变电所的中压馈电回路以分区环网方式向地铁沿线的牵引变电所和降压变电所提供两路可靠的电源。

（3）牵引变电所：负责将中压交流电降压整流为1500V直流电，并向沿线的牵引网提供电源。

全线正线设牵引变电所6座，停车场设1座。

（4）降压变电所：负责将中压交流电降压为0.4kV交流电，并通过低压开关柜和电缆馈出，向地铁各种用电设备提供电源。

东延线工程每个车站设1座降压所和1座跟随式降压所，全线共设16座降压变电所和15座跟随所，其中7座降压所与同站的牵引所合建为牵引降压混合变电所。

（5）牵引网系统：负责将牵引变电所提供的直流1500V牵引电源通过受流器供给地铁列车，并利用走行轨回流。

牵引网系统覆盖整个东延线正线以及停车场需要电化的股道，授流方式采用刚性悬挂，由支持结构及接触悬挂等部分组成。

本工程电化里程约48条公里。

（6）动力照明配电系统：负责将降压变电所馈出的0.4kV交流电源配给地铁沿线车站、区间、停车场等处所的动力及照明设备。

（7）电力监控（SCADA）系统：负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。

东延线工程按电力监控系统集成入综合监控系统中设计。

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成：电源系统是城市轨道交通供电系统的核心组成部分，负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统：通过架设在轨道上方的接触网，通过配电设备提供电力给列车供电。

•第三轨供电系统：在轨道的一侧或两侧铺设一根导电轨，列车通过集电装置与导电轨接触，实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能，在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等，在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路，包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域，确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备，由于列车在运行过程中需要实时获得电力供应，因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能，并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况，可以有以下几种常见的供电方式：1.直供直流供电方式（常用于地铁）：以直流电方式供电，电压较高，通常为600V、750V或1500V，通过第三轨或接触网提供电能。

2.直供交流供电方式（常用于轻轨）：以交流电方式供电，电压较低，通常为380V或750V，通过接触网提供电能。

3.高速铁路供电方式：通常使用交流电方式供电，电压较高，通常为25kV，通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化，其中一些关键的设备和技术包括：•变电站：用于将电网的高压电能转换为供电系统所需的低压电能。

地铁供电系统的供电方式及其选摘要：地铁供电系统作为地铁运营的基础，对我国轨道交通的发展起着至关重要的作用。

当前地铁的供电方式和供电系统还存在着一些问题和安全故障，因此需要进一步加强对其的研究。

相关人员需要加强对地铁供电系统供电方式的选择，利用现代科技手段逐步解决地铁运营中的问题，以真正实现城市交通轨道的现代化，从而进一步方便人们的出行，并促进现代经济的发展。

基于此本文分析了地铁供电系统的供电方式及其选择。

关键词：地铁供电系统；供电方式；选择1、地铁的供电系统1.1、地铁供电系统的介绍地铁的供电系统即在地铁的运行中为地铁各项需要电力的功能提供实时电力的在地铁沿线建立的供电系统。

到现在，地铁的供电系统已经有了较大的发展。

地铁供电系统一般由两个部分组成，一是从城市电网中拉取的电源，二是地铁内部的供电系统，也就是狭义的供电系统，它一般由牵引供电系统、供电配电系统、杂散电流防护系统、电力监控系统、接地防护系统和主变电所几个部分组成。

地铁内的供电系统除了对电动列车进行牵引运作外，对地铁中的通风设施、自控车门、照明消防等功能的正常运作也起到了重要的支撑作用。

地铁供电系统的意义就是给各种电压等级和电压制式的设备进行正常供电，保障地铁系统整体的安全运行。

1.2、地铁供电系统的电压等级地铁供电系统电压等级主要有如下几种：（1）AC110kV、AC63kV。

为主变电所的电源电压，其中AC63kV电压级为东北电网所特有。

（2）AC35kV。

为主变电所电源电压或牵引供电系统电源电压，如北京、青岛地铁的主变电所电源电压和上海、广州、深圳、香港的牵引供电系统电源电压属于AC35kV等级。

AC35kV这一电压级在各大城市电网中将逐渐消失，而由AC110kV取代。

作为地铁内部和环网供电专用，AC35kV电压级还将继续存在下去。

环网供电的电压如果不采用AC35kV，则可采用AC10kV。

（3）AC10kV。

牵引供电系统和动力照明供电系统和电力监控系统适用这一电压级。

地铁供电系统概述电网供电系统是地铁供电系统的起点，它负责将电能从电厂输送到变电所。

电网供电系统通常包括输电线路、变电站和配电网等。

输电线路将高压电能从电厂输送到变电站，变电站则将高压电能变压并降低电压传输到地铁供电系统。

接触网系统是地铁供电系统的重要组成部分，它负责将电能从变电所传输到地铁列车。

接触网系统主要由接触网支柱、悬挂装置、接触网线路、接触网触头等组成。

接触网支柱起到支撑接触网线路和触头的作用，悬挂装置用于悬挂接触网线路和触头。

接触网线路是输送电能的主要通道，接触网触头则与地铁列车上的集电装置接触，将电能传递给地铁列车。

变电所是地铁供电系统的核心设施，它将电网供电系统的电能进行变压和分配。

变电所通常包括变压器、低压开关设备、保护设备等。

变压器起到变压作用，将高压电能变为适用于地铁的运行电压。

低压开关设备用于实现对供电线路的开关和保护控制。

保护设备用于保护地铁供电系统的安全和可靠运行。

牵引供电系统是地铁供电系统的重要组成部分，它负责将电能从接触网系统传送到地铁车辆上的电动机。

牵引供电系统包括牵引变流器、牵引变压器、牵引电机以及牵引电缆等。

牵引变流器将交流接触网电能转换为直流电能供给地铁列车牵引电机。

牵引变压器起到变压作用，将高压牵引电能变为适用于地铁列车的运行电压。

牵引电机通过电缆与牵引变流器和牵引变压器相连，将电能转换为动力，驱动地铁列车运行。

地铁供电系统的设计和运行需要充分考虑能效和环保。

一方面，地铁供电系统要尽可能降低能量损耗，提高供电效率。

另一方面，地铁供电系统要选择环保的能源并采取相应的节能措施。

例如，可以选择清洁能源供电，减少对化石能源的依赖；可以采用能量回收技术，将制动能量转化为电能并反馈回电网；还可以优化供电系统的设计和运行，减少电能损耗。

总而言之，地铁供电系统是地铁运行的重要组成部分，它负责为地铁列车提供稳定可靠的电力供应。

地铁供电系统的设计和运行需要充分考虑能效和环保，尽可能降低能量损耗，并选择环保的能源。

城市轨道交通供电系统一、城市轨道交通供电系统介绍城市轨道交通供电系统是为城市轨道交通运营提供所需电能的系统，不仅为城市轨道交通电动列车提供牵引用电，而且还为城市轨道交通运营服务的其他设施提供电能，如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等，应具备安全可靠、技术先进、功能齐全、调度方便和经济合理等特点。

在城市轨道交通的运营中，供电一旦中断，不仅会造成城市轨道交通运输系统的瘫痪，还会危及乘客生命与财产安全。

因此，高度安全可靠而又经济合理的电力供给是城市轨道交通正常运营的重要保证和前提。

城市轨道交通的用电负荷按其功能不同可分为两大用电群体。

一是电动客车运行所需要的牵引负荷。

二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如：通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。

在上述用电群体中，有不同电压等级直流负荷、不同电压等级交流负荷，有固定负荷、有时刻在变化的运动负荷。

每种用电设备都有自己的用电要求和技术标准，而且这种要求和标准又相差甚远。

城市轨道供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。

二、城市轨道交通供电系统的组成城市轨道交通供电系统一般包括外部电源、主变电所（或电源开闭所）、牵引供电系统、动力照明供电系统、电力监控系统。

其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。

城市轨道交通供电系统中一般设置三类变电所，即主变电所（分散式供电方式为电源开闭所）、降压变电所及牵引降压混合变电所。

主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源，经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所，是专为城市轨道交通系统提供能源的枢纽。

降压变电所：从主变电所（电源开闭所）获得电能并降压变成低压交流电，为车站、隧道动力照明负荷提供电源。

地铁供电系统第一节概述一、地铁供电方式地铁的供电电源要求安全可靠，通常由城市电网供给。

目前，国内各城市对地铁及城市轨道交通的供电一般有三种方式，即分散供电方式、集中供电方式、分散与集中相结合的混合供电方式。

分散供电方式是指沿地铁线路的城市电网（通常是10KV电压等级）分别向各沿线的地铁牵引变电所和降压变电所供电。

其前提条件是城市电网在地铁沿线有足够的变电站和备用容量，并能满足地铁牵引供电的可靠性要求。

如早期的北京地铁采取的就是这种供电方式。

集中供电方式是指城市电网（通常是110KV或66KV电压等级）向地铁的专用主变电所供电，主变电所再向地铁的牵引变电所和降压变电所供电，地铁自身组成完整的供电网络系统。

近几年新建的地铁系统多采用集中供电方式，如上海、广州、深圳地铁等。

分散与集中相结合的供电方式是上述两种供电方式的结合，可充分利用城市电网的资源，节约投资，但供电可靠性不如集中供电方式，管理亦不够方便。

集中和分散两种不同供电方式的比较如表1-3-1所示，分散与集中相结合的供电方式优缺点介于两者之间。

表1-3-1 地铁供电方式的比较供电方式优 点 缺 点集中供电方式l 供电可靠性高，受外界因素影响较小；l 主变电所采用110/35KV 有载自动调压变压器，并有专用供电回路，供电质量好；l 地铁供电可独立进行调度和运营管理；检修维护工作相对独立方便；l 可提高地铁供电的可靠性和灵活性；l 牵引整流负荷对城市电网的影响小；l 只涉及城市电网几个220KV 变电站的增容改造，工程量较小，相对易于实现。

l 投资较大。

分散供电方式l 投资较小；l 便于城市电网进行统一规划和管理。

l 因同时受110KV 和10KV 电网故障影响，故受外界因素影响较多；l 10KV 电网直接向一般用户供电，引起的故障几率大，可靠性较低；l 与城市电网的接口多，调度和运营管理环节增多，故障状态下的转电不方便；l 牵引整流机组产生的高次谐波直接进入10KV 电网对其他用户的影响较大；l 要求城市电网的变电所应具有足够的备用容量，以满足地铁牵引供电的要求；涉及较多110KV 变电站的增容改造，工程量较大。
