轨道交通供配电知识点总结一、轨道交通供配电系统介绍轨道交通供配电系统是指为轨道交通运营提供电力能源的系统，包括电力供应系统和配电系统。

电力供应系统负责将电能从电网输送到地铁、有轨电车等轨道交通系统的车站或车辆上，配电系统则负责在车站和车辆之间进行电能的分配和控制。

供配电系统的稳定运行对于轨道交通的安全和可靠运行具有重要意义。

二、供配电系统组成1. 供电系统供电系统主要包括电网、变电站和接触网。

电网是供电系统的起点，它将电能从发电厂输送到变电站，在变电站对电能进行变压、变频、群开口和过滤处理，然后将电能输送到接触网。

接触网是地铁、有轨电车等车辆供电的设备，通过接触网上的电接触器和车辆上的接触滑板，实现了电能从接触网传输到车辆。

2. 配电系统配电系统包括集电系统和车辆内部的配电系统。

集电系统将电能从接触网引入车辆，然后通过配电装置对电能进行分配，并为车辆内部的各种电气设备、照明等提供电能。

三、供配电系统的重要参数1. 供电电压供电电压是指供电系统提供的电能的电压大小。

不同的车辆和设备对供电电压的要求不同，因此电力供应系统需要根据实际情况进行调整和优化，以满足不同用电设备的需求。

2. 供电频率供电频率是指供电系统提供的交流电的频率，通常为50Hz。

供电频率的稳定性对于一些电力设备和车辆的运行非常重要，因此供电系统需要保持供电频率的稳定，以确保轨道交通的正常运行。

3. 隔离电阻隔离电阻是指电气设备、设施和地面等之间的绝缘电阻。

隔离电阻越大，表示设备之间的绝缘效果越好，能够确保电路的安全运行，避免因设备之间的漏电等问题引发安全事故。

4. 轨道接触电阻轨道接触电阻是指车辆从接触网上取电时，接触滑板与接触网之间的电阻。

接触电阻的大小会影响车辆从接触网上取电的效率和稳定性，也会影响整个供电系统的能效和安全性。

四、供配电系统的运行调度管理1. 负荷调度负荷调度是指根据轨道交通运营的实际情况，合理调配供电系统的电能输出，以满足不同时间、不同区域的用电需求。

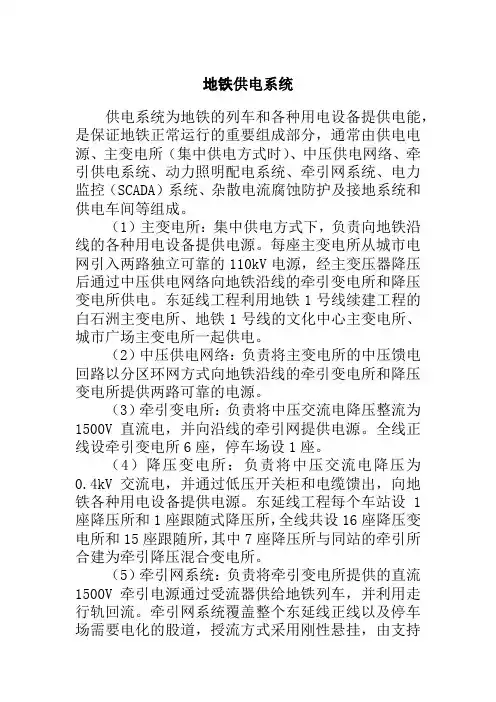

地铁供电系统供电系统为地铁的列车和各种用电设备提供电能，是保证地铁正常运行的重要组成部分，通常由供电电源、主变电所（集中供电方式时）、中压供电网络、牵引供电系统、动力照明配电系统、牵引网系统、电力监控（SCADA）系统、杂散电流腐蚀防护及接地系统和供电车间等组成。

（1）主变电所：集中供电方式下，负责向地铁沿线的各种用电设备提供电源。

每座主变电所从城市电网引入两路独立可靠的110kV电源，经主变压器降压后通过中压供电网络向地铁沿线的牵引变电所和降压变电所供电。

东延线工程利用地铁1号线续建工程的白石洲主变电所、地铁1号线的文化中心主变电所、城市广场主变电所一起供电。

（2）中压供电网络：负责将主变电所的中压馈电回路以分区环网方式向地铁沿线的牵引变电所和降压变电所提供两路可靠的电源。

（3）牵引变电所：负责将中压交流电降压整流为1500V直流电，并向沿线的牵引网提供电源。

全线正线设牵引变电所6座，停车场设1座。

（4）降压变电所：负责将中压交流电降压为0.4kV交流电，并通过低压开关柜和电缆馈出，向地铁各种用电设备提供电源。

东延线工程每个车站设1座降压所和1座跟随式降压所，全线共设16座降压变电所和15座跟随所，其中7座降压所与同站的牵引所合建为牵引降压混合变电所。

（5）牵引网系统：负责将牵引变电所提供的直流1500V牵引电源通过受流器供给地铁列车，并利用走行轨回流。

牵引网系统覆盖整个东延线正线以及停车场需要电化的股道，授流方式采用刚性悬挂，由支持结构及接触悬挂等部分组成。

本工程电化里程约48条公里。

（6）动力照明配电系统：负责将降压变电所馈出的0.4kV交流电源配给地铁沿线车站、区间、停车场等处所的动力及照明设备。

（7）电力监控（SCADA）系统：负责实施对地铁供电系统的主要电气设备的实时遥测、遥信、遥控和遥调，从而实现供电系统的远程集中调度管理，提高供电系统的自动化水平。

东延线工程按电力监控系统集成入综合监控系统中设计。

地铁车站动力照明供配电系统介绍地铁车站是现代城市交通系统的重要组成部分，为了保障乘客的安全和舒适，地铁车站的动力照明供配电系统起到了至关重要的作用。

本文将详细介绍地铁车站动力照明供配电系统的组成和功能。

一、供电系统地铁车站的供电系统主要包括两部分：总线供电和备用供电。

总线供电是指通过地铁网供电系统向车站提供电力，并通过配电柜将电力分配到各个用电设备。

备用供电则是为了应对紧急情况而设置的备用电源，如发电机组等。

这样，即使主电源发生故障，车站的照明系统也能正常运行，保障乘客的安全。

二、照明系统地铁车站的照明系统主要包括室内照明和室外照明。

室内照明主要用于车站大厅、站台、通道等区域，以确保乘客在车站内部能够清晰地看到周围的环境。

室外照明主要用于车站出入口、候车亭、楼梯等区域，以提供良好的视觉导向和安全保障。

为了节约能源，地铁车站的照明系统通常采用LED灯具，具有高效节能、寿命长等特点。

三、动力系统地铁车站的动力系统主要包括电梯、扶梯、自动售票机等设备的供电。

电梯和扶梯是地铁车站重要的乘客运输工具，它们的正常运行对于乘客的出行至关重要。

而自动售票机则是为了方便乘客购票，减少人工操作。

为了保证这些设备的正常运行，地铁车站的动力系统需要提供稳定可靠的电力。

四、安全系统地铁车站的安全系统主要包括监控系统、报警系统等。

监控系统通过安装在车站各个角落的摄像头，实时监控车站内外的情况，以提供安全保障。

报警系统则通过设置报警装置，及时发出警报，以应对突发事件。

这些安全系统的正常运行离不开稳定的电力供应。

为了确保地铁车站动力照明供配电系统的正常运行，需要进行定期检查和维护。

一旦发现故障或异常，应及时采取措施进行修复。

此外，地铁车站的动力照明供配电系统还需要与其他系统进行协调，如通信系统、自动控制系统等，以实现整个地铁车站的正常运行。

地铁车站的动力照明供配电系统是地铁运营安全和乘客舒适的重要保障。

通过供电系统、照明系统、动力系统和安全系统的有机组合，地铁车站能够提供稳定可靠的电力供应，确保乘客在车站内部的安全和便利。

城市轨道交通供电系统一、城市轨道交通供电系统介绍城市轨道交通供电系统是为城市轨道交通运营提供所需电能的系统，不仅为城市轨道交通电动列车提供牵引用电，而且还为城市轨道交通运营服务的其他设施提供电能，如照明、通风、空调、给排水、通信、信号、防灾报警、自动扶梯等，应具备安全可靠、技术先进、功能齐全、调度方便和经济合理等特点。

在城市轨道交通的运营中，供电一旦中断，不仅会造成城市轨道交通运输系统的瘫痪，还会危及乘客生命与财产安全。

因此，高度安全可靠而又经济合理的电力供给是城市轨道交通正常运营的重要保证和前提。

城市轨道交通的用电负荷按其功能不同可分为两大用电群体。

一是电动客车运行所需要的牵引负荷。

二是车站、区间、车辆段、控制中心等其他建筑物所需要的动力照明用电，诸如：通风机、空调、自动扶梯、电梯、水泵、照明、AFC系统、FAS、BAS、通信系统、信号系统等。

在上述用电群体中，有不同电压等级直流负荷、不同电压等级交流负荷，有固定负荷、有时刻在变化的运动负荷。

每种用电设备都有自己的用电要求和技术标准,而且这种要求和标准又相差甚远。

城市轨道供电系统就是要满足这些不同用户对电能的不同需求，以使其发挥各自的功能与作用。

二、城市轨道交通供电系统的组成城市轨道交通供电系统一般包括外部电源、主变电所（或电源开闭所）、牵引供电系统、动力照明供电系统、电力监控系统。

其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。

城市轨道交通供电系统中一般设置三类变电所，即主变电所（分散式供电方式为电源开闭所）、降压变电所及牵引降压混合变电所。

主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源,经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所，是专为城市轨道交通系统提供能源的枢纽。

降压变电所：从主变电所（电源开闭所）获得电能并降压变成低压交流电，为车站、隧道动力照明负荷提供电源。

城市轨道交通供电系统概述城市轨道交通供电系统是城市轨道交通运营的重要基础设施之一。

它负责为城市的地铁、轻轨等轨道交通提供稳定可靠的电力供应。

供电系统的设计与运营对于轨道交通系统的正常运行和乘客的出行安全至关重要。

本文将重点介绍城市轨道交通供电系统的组成和原理、供电方式以及相关设备和技术等内容。

组成和原理城市轨道交通供电系统主要由以下几个组成部分组成：电源系统是城市轨道交通供电系统的核心组成部分，负责为整个供电系统提供稳定的电力。

常见的电源系统包括接触网供电系统和第三轨供电系统。

•接触网供电系统：通过架设在轨道上方的接触网，通过配电设备提供电力给列车供电。

•第三轨供电系统：在轨道的一侧或两侧铺设一根导电轨，列车通过集电装置与导电轨接触，实现电能传递。

2. 配电系统配电系统负责将电源系统提供的电能，在整个轨道交通线路上进行合理分配。

配电系统通常包括变电站、变压器、开关设备等，在供电过程中起到调节电能和保护设备的作用。

线路系统是城市轨道交通供电系统的输电线路，包括主干线、支线和馈电线等。

这些线路通过导线将电能输送到不同的供电区域，确保整个供电系统的稳定性和可靠性。

4. 集电装置集电装置是连接列车和供电系统的关键设备，由于列车在运行过程中需要实时获得电力供应，因此集电装置可以通过与接触网或第三轨建立导电接触来获取电能，并将其传送到列车的牵引设备中。

供电方式根据城市轨道交通供电系统的不同设计和实际情况，可以有以下几种常见的供电方式：1.直供直流供电方式（常用于地铁）：以直流电方式供电，电压较高，通常为600V、750V或1500V，通过第三轨或接触网提供电能。

2.直供交流供电方式（常用于轻轨）：以交流电方式供电，电压较低，通常为380V或750V，通过接触网提供电能。

3.高速铁路供电方式：通常使用交流电方式供电，电压较高，通常为25kV，通过接触网提供电能。

相关设备和技术城市轨道交通供电系统涉及到的设备和技术非常多样化，其中一些关键的设备和技术包括：•变电站：用于将电网的高压电能转换为供电系统所需的低压电能。

城市轨道交通供电系统及电力技术分析随着城市发展和人口增长，城市交通问题日益突出。

轨道交通作为城市公共交通的重要组成部分，对于缓解城市交通拥堵、改善环境质量、提高出行效率具有重要意义。

而轨道交通供电系统和电力技术是确保轨道交通安全、高效运行的关键。

本文将从城市轨道交通供电系统和电力技术的角度进行分析，探讨其在城市轨道交通发展中的重要作用和发展趋势。

一、城市轨道交通供电系统概述城市轨道交通供电系统是指为城市地铁、轻轨、有轨电车等轨道交通提供电力的系统，主要包括牵引供电系统和辅助供电系统两部分。

1. 牵引供电系统牵引供电系统是为轨道交通列车提供牵引电力的系统，一般采用直流750V或交流1500V/3000V供电。

其主要包括接触网、供电设备、牵引变流器等组成部分。

接触网是牵引供电系统的核心，通过接触网与列车上的受电弓实现电能传输，为列车提供所需的牵引电力。

供电设备一般包括变电所、配电设备等，用于将电能从电网输送至接触网。

牵引变流器则是将接触网提供的直流或交流电能转换为适合列车牵引用的电能。

二、城市轨道交通电力技术分析城市轨道交通电力技术是保障轨道交通设备安全、高效运行的关键。

随着城市轨道交通的快速发展，相关电力技术也在不断创新和完善，主要体现在以下几个方面。

牵引电力技术是影响轨道交通列车动力性能和运行效率的关键技术。

传统的牵引电力技术主要包括直流牵引和交流牵引两种。

在直流牵引技术中，采用直流电机驱动列车运行，具有良好的启动和加速性能，适用于地铁等短途快速运行的轨道交通系统；在交流牵引技术中，采用交流感应电动机或交流同步电动机驱动列车运行，具有较大的功率范围和较高的效率，适用于城市轨道交通系统中的长途高速运行。

随着磁悬浮技术的不断进步，利用磁悬浮技术实现牵引动力已成为轨道交通发展的新趋势，具有运行速度快、噪音低、能耗低等优势。

供电系统技术是保障轨道交通列车牵引供电的关键技术。

随着轨道交通系统的不断完善和扩建，其供电方式也在不断创新和优化。

地铁供电系统概述电网供电系统是地铁供电系统的起点，它负责将电能从电厂输送到变电所。

电网供电系统通常包括输电线路、变电站和配电网等。

输电线路将高压电能从电厂输送到变电站，变电站则将高压电能变压并降低电压传输到地铁供电系统。

接触网系统是地铁供电系统的重要组成部分，它负责将电能从变电所传输到地铁列车。

接触网系统主要由接触网支柱、悬挂装置、接触网线路、接触网触头等组成。

接触网支柱起到支撑接触网线路和触头的作用，悬挂装置用于悬挂接触网线路和触头。

接触网线路是输送电能的主要通道，接触网触头则与地铁列车上的集电装置接触，将电能传递给地铁列车。

变电所是地铁供电系统的核心设施，它将电网供电系统的电能进行变压和分配。

变电所通常包括变压器、低压开关设备、保护设备等。

变压器起到变压作用，将高压电能变为适用于地铁的运行电压。

低压开关设备用于实现对供电线路的开关和保护控制。

保护设备用于保护地铁供电系统的安全和可靠运行。

牵引供电系统是地铁供电系统的重要组成部分，它负责将电能从接触网系统传送到地铁车辆上的电动机。

牵引供电系统包括牵引变流器、牵引变压器、牵引电机以及牵引电缆等。

牵引变流器将交流接触网电能转换为直流电能供给地铁列车牵引电机。

牵引变压器起到变压作用，将高压牵引电能变为适用于地铁列车的运行电压。

牵引电机通过电缆与牵引变流器和牵引变压器相连，将电能转换为动力，驱动地铁列车运行。

地铁供电系统的设计和运行需要充分考虑能效和环保。

一方面，地铁供电系统要尽可能降低能量损耗，提高供电效率。

另一方面，地铁供电系统要选择环保的能源并采取相应的节能措施。

例如，可以选择清洁能源供电，减少对化石能源的依赖；可以采用能量回收技术，将制动能量转化为电能并反馈回电网；还可以优化供电系统的设计和运行，减少电能损耗。

总而言之，地铁供电系统是地铁运行的重要组成部分，它负责为地铁列车提供稳定可靠的电力供应。

地铁供电系统的设计和运行需要充分考虑能效和环保，尽可能降低能量损耗，并选择环保的能源。

地铁供电系统第一节概述一、地铁供电方式地铁的供电电源要求安全可靠，通常由城市电网供给。

目前，国内各城市对地铁及城市轨道交通的供电一般有三种方式，即分散供电方式、集中供电方式、分散与集中相结合的混合供电方式。

分散供电方式是指沿地铁线路的城市电网（通常是10KV电压等级）分别向各沿线的地铁牵引变电所和降压变电所供电。

其前提条件是城市电网在地铁沿线有足够的变电站和备用容量，并能满足地铁牵引供电的可靠性要求。

如早期的北京地铁采取的就是这种供电方式。

集中供电方式是指城市电网（通常是110KV或66KV电压等级）向地铁的专用主变电所供电，主变电所再向地铁的牵引变电所和降压变电所供电，地铁自身组成完整的供电网络系统。

近几年新建的地铁系统多采用集中供电方式，如上海、广州、深圳地铁等。

分散与集中相结合的供电方式是上述两种供电方式的结合，可充分利用城市电网的资源，节约投资，但供电可靠性不如集中供电方式，管理亦不够方便。

集中和分散两种不同供电方式的比较如表1-3-1所示，分散与集中相结合的供电方式优缺点介于两者之间。

表1-3-1地铁供电方式的比较供电方优点缺点式集中供电方式l 供电可靠性高，受外界因素影响较小；l 主变电所采用110/35KV 有载自动调压变压器，并有专用供电回路，供电质量好；l 地铁供电可独立进行调度和运营管理；检修维护工作相对独立方便；l 可提高地铁供电的可靠性和灵活性；l 牵引整流负荷对城市电网的影响小；l 只涉及城市电网几个220KV 变电站的增容改造，工程量较小，相对易于实现。

l 投资较大。

分散供电方式 l 投资较小；l 便于城市电网进行统一规划和管理。

l 因同时受110KV 和10KV 电网故障影响，故受外界因素影响较多；l 10KV 电网直接向一般用户供电，引起的故障几率大，可靠性较低；l 与城市电网的接口多，调度和运营管理环节增多，故障状态下的转电不方便；l 牵引整流机组产生的高次谐波直接进入10KV电网对其他用户的影响较大；l 要求城市电网的变电所应具有足够的备用容量，以满足地铁牵引供电的要求；涉及较多110KV变电站的增容改造，工程量较大。

地铁供电系统供电系统是地铁所有用电用户的电能源泉，是机车和机电系统运行的动力保证。

一旦供电系统发生故障，将使整条线路失去运营能力，造成重大经济损失。

随着地铁线路的不断增多，地铁供电系统复杂程度越来越高，出现事故的可能性和故障波及的范围、造成的损失也不断增大。

供电系统能否安全可靠运行将直接关系到地铁的安全、稳定运营，为了保证地铁安全可靠地运行，探讨其供电系统安全措施是极其有意义的。

1 地铁供电系统分析1.1高压供电系统。

一般地，城市电网对城市轨道交通进行供电的方式有三种:集中式供电、分散式供电和混合式供电。

1.1.1集中供电方式。

沿城市轨道交通线路，根据用电量和线路的长短，建设城市轨道交通专用主变电所。

主变电所应有两路独立的110KV电源。

再由主变电所变压为城市轨道交通内部供电系统所需的电压级（35KV或10KV等）。

由主变电所构成的供电方案为集中式供电。

1.1.2分散供电方式。

分散供电方式是指不设主变电所，而直接由城市电网区域变电所的35（33）KV或10KV中压输电线直接向城市轨道交通沿线设置的牵引变电所、降压变电所供电并行车环网。

采用这种方式的环境必须是城市电网比较发达，在有关车站附近有符合可靠性要求的供电电源。

其中压网络的电压等级应与城市电网相一致。

在这种方式下，可设置电源开闭所，并可与车站变电所合建。

1.1.3混合供电方式。

即前两种供电方式的结合，以集中式供电方式为主，个别地段引入城市电网电源作为集中供电的补充，使供电系统更加完善和可靠。

武汉轨道交通、北京地铁1号线和环线即为此种供电方式。

1.2牵引供电系统及其运行方式。

1.2.1牵引供电系统组成。

在城市轨道交通牵引供电系统中，电能从牵引变电所经馈电线、接触网输送给电动列车，再从电动列车经钢轨（称轨道回路）、回流线流回牵引变电所。

由馈电线、接触网、轨道回路及回流线组成的供电网络称为牵引网。

牵引供电系统即由牵引变电所和牵引网组成，其中牵引变电所和接触网是牵引供电系统的主要组成部分。
