WD615系列柴油发动机配气相位和气门间隙的检查与调整方法WD615系列柴油发动机是一种常用的柴油发动机，主要用于大型卡车、工程机械等。
在发动机运行过程中，配气相位和气门间隙的准确调整对发动机的正常运行和性能发挥至关重要。
本文将介绍WD615系列柴油发动机配气相位和气门间隙的检查与调整方法。
配气相位是指曲轴与凸轮轴之间的相对位置，它决定了燃气进、排气门的开启和关闭时间。
WD615系列柴油发动机的配气相位一般由凸轮轴上的凸轮凸起与凸轮轴上的标记相对准确来确定。
以下是WD615系列柴油发动机配气相位的检查与调整方法：1.准备工作：(1)将发动机停止并待冷却至室温；(2)确保气门将要检查的气缸处于上死点。
2.配气相位的检查：(1)在凸轮轴前侧散热罩上找到曲轴定位齿轮标记，确保标记恰好位于凸轮轴法兰的隙缝处；(2)检查和记录进、排气凸轮轴上的凸轮凸起与法兰上的标记相对位置；(3)检查完所有气缸的配气相位，并记录下来，以备调整。
3.配气相位的调整：(1)若配气相位偏移，则需要调整凸轮轴与曲轴之间的正时齿轮传动间隙；(2)打开凸轮轴法兰盖板，找到调节螺栓和螺母，逆时针旋转调节螺栓，可将凸轮轴朝后或向前调整；(3)用合适的工具将凸轮轴调整至所需位置后，固定调节螺钉。
气门间隙是进、排气门在发动机工作中闭合状态时，凸轮轴凸起与气门杆和气门腔间的间隙。
良好的气门间隙调整能够保证发动机的正常工作和燃烧效率。
以下是WD615系列柴油发动机气门间隙的检查与调整方法：1.准备工作：(1)发动机停止并待冷却至室温；(2)确保气门将要检查的气缸处于上死点。
2.气门间隙的检查：(1)根据发动机型号和工作手册要求，找到适用的气门间隙标准；(2)使用气门间隙检测器具，逐个检查每个气缸的进、排气门间隙，并记录下来；(3)检查所有气缸的气门间隙，确保其在标准范围内。
3.气门间隙的调整：(1)若气门间隙过大，则需要调整气门杆的高度；(2)打开气门上的调整螺母，将调整螺杆顺时针转动，使气门杆向气门升高一定距离；(3)用合适的工具将调整螺杆的紧固螺母固定住。
柴油机要定期做哪些检查与调整柴油机使用一段时间后，磨损不可避免，柴油机出厂或大修后已调好的配合间隙，又会发生变化，所以对一些重要的调整要及时检查定期调整。
一、气缸压力的检查判断在喷油器孔上装量程为0～4 MPa的气缸压力表进行检查。
气缸压力表是检测发动机气缸压力的一种重要工具。
根据气缸压力表测出的气缸压力数据，可以准确、迅速判断出发动机的故障和所在的位置。
因此，气缸压力表被称作发动机修理工的眼睛，在发动机修理中起着非常重要的作用。
1.整车气缸压力平均低于正常压力20%～30% ：如发动机运作时间不是很长，即可判断为气门与气门座不密封或是气门工作面烧蚀，应检查、更换或研磨气门。
2.如相邻两缸气压为零或很低，但压力数一致时，一般判断是气缸垫在两缸间冲破，应更换发动机气缸垫。
3.如测得单缸发动机压力较低时，一般判断为单缸气门或气门口有故障或单缸气门脚无间隙，若气门脚间隙正常即是单缸气门或气门座烧坏，可更换气门、气门座。
4.单缸压力低但发动机大修不久，或更换气缸调整气门间隙后，测得单缸压力低或发现“突突”声，一般可判断为单缸气门间隙过小，应重新调整气门间隙。
二、柴油机配气相位的检查调整柴油机的配气相位是指以活塞上、下止点为基准，用曲轴转角来度量的进、排气门开始开启和关闭终了的时刻。
正确的配气相位对保证柴油机的功率有着重要作用。
在使用过程中，配气相位会随配气机构技术状况的变化而改变，致使进、排气量发生变化，从而使柴油机的工作不正常，动力性下降，燃料消耗量增加，排放污染增加。
因此，在使用和维修工程机械的过程中，必须重视分析配气相位的变化原因，及时检查和正确调整。
用百分表检查柴油机的配气相位：在气门弹簧座装上磁性座百分表，飞轮上装带刻度的圆盘即可检查。
三、气门间隙的检查调整柴油机工作一段时间之后，由于气门座圈和气门密封锥面的磨损而使气门下沉量增大，造成气门间隙变小，并有可能在热态下达到不足以补偿零件受热后的累计伸长量。
在用柴油机配气相位优化调整机理分析【摘要】分析了柴油机换气过程在使用中逐渐变差的原因，提出了优化调整方案。
【关键词】配气相位；气门间隙；优化调整The Analysis of Optimized Check Mechanism on Port timing of The Diesel engineSUN Ji-shu(Engineering College of Yanbian University,Yanji Jilin,133002,China)【Abstract】Analyses the variant factor of scavenging in the diesel engine and proposes the methods of optimized check.【Key words】Port timing；Valve lash；Optimized check一般柴油机出厂时都规定了配气相位的主要调整数据，对新机而言，按这些数据调整可达到发动机最佳技术状态。
随着使用时间的增加，柴油机零件会不断磨损，但只要在极限范围内均可照常使用，可是若仍按出厂数据调整则不可能达到该机的最佳技术状态。
此外，由于制造误差，调整不当等原因均可能影响抽油机的技术状态。
优化调整技术是经过多年的经验摸索出来的一种能根据运行中发动机的不同磨损情况和工况进行针对性调整的节能环保技术，通过优化调整，可使其达到最佳技术状态，提高功率，降低油耗。
本文分析了影响柴油机技术状态的主要可调参数之一——配气相位的优化调整机理和方法。
１配气相位的调整机理通过对大量运行中的柴油机的配气相位测定表明，使用中柴油机配气相位大多数偏离出厂规定值，而且差距较大。
对某地区二百余台在用s195柴油机测取数据表明，若以进气门开启延续角230～250°CA为合格标准，合格的仅占31.3％；进气门开启延续角大于250°CA 的占9.25％；进气门开启延续角小于230°CA的占59.5％。
柴油机主要技术参数的检查调整摘要：柴油机主要技术参数有气门间隙、配气相位、供油提前角等，对柴油机的动力性、经济性影响很大，重点阐述了这些技术参数的检查调整方法，以提高柴油机的使用性能。
关键词：柴油机；技术参数；检查调整隨着使用年限的增加，柴油机的使用性能会下降，功率下降，油耗增加，故障率上升。
其原因主要是零件因磨损、变形，造成柴油机上的调整参数发生了变化，偏离正常所需的最佳范围，从而引起柴油机整机性能的恶化。
如气门间隙的变化会导致汽缸充气量的改变，造成发动机功率不足；供油提前角的改变、喷油压力的变化会影响柴油机工作性能的发挥。
为了恢复柴油机的使用性能，延长机器使用寿命，要对柴油机的这些参数进行检查和重新调整。

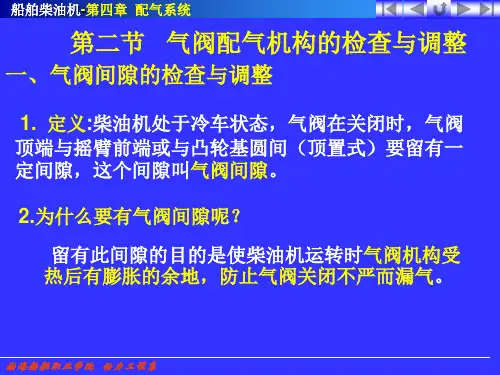

1气门间隙的检查与调整冷态下的柴油机，当气门处于关闭状态时，气门杆尾端与摇臂长臂之间的间隙称为气门间隙。
气门间隙是为了抵消气门传动机构工作时的热膨胀量。
如果气门间隙留得太小，则将导致气门关闭不严而漏气；如果气门间隙留的太大，将造成气门的晚开和早关，使实际开启时间缩短，影响充气系数。
所以气门间隙正确与否对柴油机工作影响很大。
S195柴油机进气门间隙为0.35mm，排气门间隙为0.45mm。
检查方法是：卸下汽缸盖罩，检查摇臂轴座螺母的紧度，如有松动，要拧紧螺母。
转动飞轮，当看到进气门摇臂使进气门由开到关之后，再注意观察飞轮，直到飞轮上的“上止点”刻线对准水箱刻线为止，这时活塞处于压缩上止点位置，进、排气门已关闭。
按气门间隙正常值，用相应厚度的塞尺塞入气门杆端和摇臂头之间检查，当抽动塞尺感到略有阻力时，说明间隙合适；如不合适就松开锁紧螺母，用螺丝刀旋转螺钉进行调整，合适后将螺母锁紧，然后抽出塞尺，转动飞轮，再复查一次，直至符合要求为止。
2配气相位的检查恢复用曲轴转角来表示进、排气门开启、关闭时刻和气门开闭的延续时间，称为柴油机的配气相位。
为了保证柴油机良好的工作状况，柴油机工作过程都是要尽量增加新鲜空气吸入量，减少废气残留量，因此进排气门大都要早开或迟关。
WD615系列柴油发动机配气相位和气门间隙的检查与调整方法首先，需要准备好所需的工具和材料。
常见的工具包括扳手、螺丝刀、测量卡尺等，而材料则包括各种规格的垫片。
接下来，我们将详细介绍检查与调整配气相位和气门间隙的具体步骤。
一、配气相位的检查与调整1.确定要检查的气缸的TDC位置。
可以通过取下第一缸的进气岔杆保护罩，转动发动机曲轴，观察进气岔杆的位置，当进气岔杆开始往下压时，即为第一缸TDC位置。
2.检查配气相位的方法是通过检查进气岔杆与排气岔杆之间的位置关系。
在TDC位置，进气岔杆的位置应该与排气岔杆的位置相对应。
如果不一致，就需要调整配气相位。
3.调整配气相位的方法是松开进气和排气凸轮轴的螺栓，并用特殊工具转动凸轮轴，直到进气岔杆与排气岔杆的位置相对应。
然后重新固定螺栓。
二、气门间隙的检查与调整1.确定要检查的气缸的TDC位置，方法同上。
2.松开相应气缸的进气和排气凸轮轴上的调整螺栓。
3.使用测量卡尺，检测进气和排气凸轮轴上各气门垫片与凸轮底座的间隙。
标准间隙值可以在发动机的技术手册中找到。
4.如果发现气门间隙过大或过小，需要更换相应尺寸的垫片。
通常情况下，增加垫片厚度可以减小间隙，减小垫片厚度可以增大间隙。
5.调整完毕后，重新固定调整螺栓，并使用扭矩扳手根据技术手册上的推荐扭矩进行拧紧。
需要注意的是，配气相位和气门间隙的检查与调整需要在发动机完全停止工作的情况下进行，并且需要按照发动机的技术手册中的要求进行操作。
此外，如果对发动机的机械结构和调整不了解或不确定，最好由专业技术人员进行操作。
船用柴油机配气相位检查与调整
关健词：配气相位气门间隙上止点
配气相位是指控制内燃机进、排气过程的时间必须正确无误，否则对内燃机的性能影响很大，甚至可造成气门与活塞撞击、挺杆弯曲和摇臂断裂等事故，因此每当重装气盖后，都必须对气门间隙进行调整；对经过大修或整机解体后重新组装过的内燃机都要检查配气相位，否则会影响内燃机正常工作，严重时会造成机损事件，所以我们特别重视配气相位的检查和调整。
配气相位的调整
以6135AG型柴油机为例（进气门提前20°开、滞后48°关；排气门提前48°开、滞后20°关；工作顺序为1-5-3-6-2-4间隔120°、工作周期720°、气门理论关闭角度为540°）分析第一缸压缩上止点时其他各缸气门的关闭情况：
从上表可知第一缸取于压缩上止点时，一缸进排气门、二缸进气门、三缸排气门、四缸进气门、五缸排气门共六个气门取于关闭状态，且有足够的关闭裕量，可以调整六个气门的气门间隙；对于四缸排气门、五缸进气门从理论分析来说是取于关闭状态可以调整气门间隙，从上表可知四缸排气门离开只差12°而五缸进气门刚关12°是一个工作周期的1/60，曲轴旋转一周的1/30，在寻找压缩上止点时难免会产生一点误差，假如在上止点前12°时五缸的进气门就没有关闭，在一缸压缩上止点后12°时四缸
的排气门已经开启，这两个气门的关闭没有足够的裕量，所以不调整气门间隙。
按工作方向旋转曲轴一周，此时一缸取于排气上止点进排气门都开启；二缸排气门、三缸进气门、四缸排气门、五缸进气门、六缸进排气门共六个气门取于关闭状态且具有足够的裕量，可以调整这六个气门的气门间隙，两次就可以调完整台机的气门间隙，把这种方法称为“二次调法”。
“二次调法”仅要找一次压缩上止点然后按工作方向旋转曲轴一周，就可调完所有的气门间隙，但对初学者难以判断各缸气门的状态，从上面的分析我们可以总结如下：第一缸压缩上止点时，从前端往后看首缸调进排两个气门、单缸调排气门、双缸调进气门、尾缸不调；按工作方向旋转曲轴一周，从后端往前看，也是首缸调进排两个气门、单缸调排气门、双缸调进气门、尾缸不调。
这样可以得到一个结论“首调尾不调，单排双进”很容易知道每一次该调那些气门。
不象“逐缸调法” 需多次找压缩上止点和多次旋转曲轴，减少工作量大大提高效率，很有实用价值。
配气相位的检查
配气相位的正时是靠定时齿轮来保证配气凸轮轴与曲轴的
相对安装位置，对于末拆过正时齿轮或末见齿轮面明显磨损时一般不需检查，否则需进行配气位检查，检查前用“逐缸调法”调好各缸的气门间隙，首先找到首缸压缩上止点，然后逆工作方向旋转曲轴退回一个大于进气门提前开启角度，用千分表的触头放到尾缸进气门间隙调整螺栓上，顺工作方向旋转曲轴，当千分表
动时，观查首缸压缩上止点前的角度与进气门开启提前角是否符合要求。
否则需要检查正时齿轮安装‘记号’是否对准，曲轴的前轴和输出法兰安装是否正确；另一方面检查齿轮间的间隙是否在允许范围内，过大时更换磨损的齿轮，安装齿轮时‘记号’一定对准，它是配气正时的必要条件，但不是充分条件。
内燃机在组装或修理后必须对配气相位进行相检查与调整，配气相位的检查与调整：首先确保正时齿轮室的正时齿轮与其它齿轮对‘记号’安装；其次就是进、排气门间隙的调整，气门间隙过大过小都会影响内燃机配气相位的正时，同时无法保证内燃机的功率和效率，严重时会使内燃机无法工作。
