柴油机配气定时检查调整

配气机构的工作过程及气门组件的检修柴油机在工作中，配气机构的零部件会发生磨损、烧蚀或变形等损伤，致使气门漏气或渗漏机油，影响柴油发动机的正常工作，导致柴油发动机的动力性和经济性变坏。

配气机构的工作性能好坏，对发动机有重要影响。

因此，应按要求检查和调整配气机构，发生故障时要及时维修，确保柴油发动机正常工作。

1.配气机构的作用配气机构的作用是:按照发动机各缸的做功次序和每一气缸工作循环的要求，定时开启和关闭各气缸的进、排气门，配合发动机各缸实现进气、压缩、做功和排气的工作过程。

2.配气机构的组成及使用要求配气机构由气门组和气门传动组组成。

气门组用来封闭气缸的进、排气道口；气门传动组使气门打开和控制开启与关闭的时刻及开启与关闭的规律。

配气机构的气门要关闭严密，开闭及时，开度足够。

如果气门关闭不严，在压缩行程会漏气，造成气缸压力不足和燃气的损失；在做功行程会泄压，使燃气压力降低。

如果气门开闭不及时或开度不够，则会使进气不充分，排气不彻底。

上述情况都会严重影响发动机的功率，甚至使发动机不能启动。

3．配气机构的工作过程凸轮轴转动时，当凸轮的圆柱面(基圆)部分与挺柱接触时，挺柱不升高，挺柱以上的传动件不动作，气门是关闭的。

当凸轮的凸起部分与挺柱接触时，便开始将挺柱顶起，于是气门被打开。

当凸轮的最大凸起处与挺柱接触时，气门达到最大开度。

随后，凸轮与挺柱接触表面的凸起开始逐渐变小，气门在气门弹簧的作用下开始上升关闭，并反向推动摇臂等传动杆件，使挺柱下压保持与凸轮的接触。

当凸轮凸起部分离开挺柱时，气门完全关闭。

大多数发动机每缸各有一个进气门和排气门。

每个气门都有一套气门驱动装置。

所以，凸轮轴上的凸轮数与发动机的气门数相同，各凸轮之间有一定的夹角，以满足各缸工作次序和每一缸工作循环的要求。

4.气门组件的检修气门常见的损伤有气门工作面磨损、气门杆及其端面磨损、气门杆弯曲等。

特别是气门工作面磨损后，破坏了气缸的密封性能，导致气缸漏气而使气缸压力降低，并使气门间隙发生变化，从而使发动机功率下降和出现其他故障。

12V190柴油机器气门调整及配气时间检查1、气门间隙的调整当发动机运行250h后，或在拆检气缸盖、配气机构等有关零部件时，都必须检查并调整气门间隙。

气门间隙是在冷机状态下，气门传动件之间配合间隙的总和。

进气门间隙值为0.43±0.05mm，排气门间隙值为0.48±0.05mm。

气门间隙的调整方法是：1）取下气缸盖上罩壳；2）盘转曲轴使指针指到飞轮刻度“0”位置，此时，自由端第一缸处于上止点；3）判别第一缸所处工作行程状态。

用手捻转挺杆上端，若两个挺杆均能轻松地转动，则第一缸处于工作行程状态；若两个挺杆均不能转动，则第一缸处于吸气行程状态。

根据第一缸所处工作状态，可按表1所列缸号进行调整。

4）调整气门间隙。

方法是：先调整横桥上的调节螺钉，使横桥两端的凸头与同名气门杆顶面接触，不留间隙。

如图2所示。

然后再调节摇臂与横桥之间的间隙，如图3所示。

先松开锁紧螺母，按规定的气门间隙值选好塞尺（或专用塞块），将其插入摇臂调节螺钉与横桥之间。

用螺丝刀向下旋紧调节螺钉，使塞尺在两者之间移动时有轻微的压紧感觉。

保持调节螺钉位置不变，旋紧固定螺母。

抽出塞尺后，重新检查间隙是否发生了变化。

调整所有气门间隙，直至完全符合规定要求。

图1配气机构1、气门 2、气门导管3、气门弹簧4、导向柱5、摇臂横桥6、横桥调整螺钉7、摇臂横桥调整螺钉8、气门摇臂9、推杆 10、滚轮摇臂11、摇臂轴 12、凸轮轴2、气门间隙调整完毕后，可按图4、图5检查气门配气定时。

表1 气门间隙调整表图4 12V190柴油机配气定时图第一缸活塞所处工作状态 可 以 调 整 的 气 门1 缸2 缸3 缸4 缸5 缸6 缸7 缸8 缸9 缸 10缸 11缸 12缸 工作冲程上止点 进 排 进 排 进 排 进 排 进 排 进 排 吸气冲程上止点排进排进进 排进 排排进进 排图3 气门间隙的调整图2 摇臂横桥的调整图5 配气定时检查表。

柴油机要定期做哪些检查与调整柴油机使用一段时间后，磨损不可避免，柴油机出厂或大修后已调好的配合间隙，又会发生变化，所以对一些重要的调整要及时检查定期调整。

一、气缸压力的检查判断在喷油器孔上装量程为0～4 MPa的气缸压力表进行检查。

气缸压力表是检测发动机气缸压力的一种重要工具。

根据气缸压力表测出的气缸压力数据，可以准确、迅速判断出发动机的故障和所在的位置。

因此，气缸压力表被称作发动机修理工的眼睛，在发动机修理中起着非常重要的作用。

1.整车气缸压力平均低于正常压力20%～30% ：如发动机运作时间不是很长，即可判断为气门与气门座不密封或是气门工作面烧蚀，应检查、更换或研磨气门。

2.如相邻两缸气压为零或很低，但压力数一致时，一般判断是气缸垫在两缸间冲破，应更换发动机气缸垫。

3.如测得单缸发动机压力较低时，一般判断为单缸气门或气门口有故障或单缸气门脚无间隙，若气门脚间隙正常即是单缸气门或气门座烧坏，可更换气门、气门座。

4.单缸压力低但发动机大修不久，或更换气缸调整气门间隙后，测得单缸压力低或发现“突突”声，一般可判断为单缸气门间隙过小，应重新调整气门间隙。

二、柴油机配气相位的检查调整柴油机的配气相位是指以活塞上、下止点为基准，用曲轴转角来度量的进、排气门开始开启和关闭终了的时刻。

正确的配气相位对保证柴油机的功率有着重要作用。

在使用过程中，配气相位会随配气机构技术状况的变化而改变，致使进、排气量发生变化，从而使柴油机的工作不正常，动力性下降，燃料消耗量增加，排放污染增加。

因此，在使用和维修工程机械的过程中，必须重视分析配气相位的变化原因，及时检查和正确调整。

用百分表检查柴油机的配气相位：在气门弹簧座装上磁性座百分表，飞轮上装带刻度的圆盘即可检查。

三、气门间隙的检查调整柴油机工作一段时间之后，由于气门座圈和气门密封锥面的磨损而使气门下沉量增大，造成气门间隙变小，并有可能在热态下达到不足以补偿零件受热后的累计伸长量。

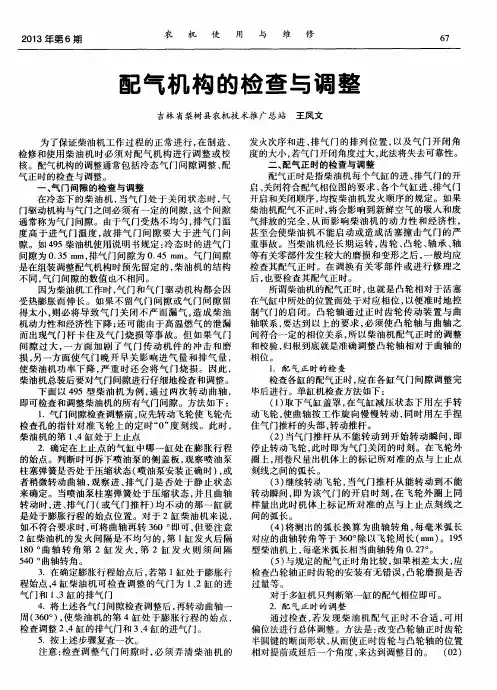

第六节气门间隙和配气正时的调整为保证柴油机工作过程的正常进行，在制造、检修和使用柴油机时必须对配气机构进行调整或校核。

配气机构的调整通常包括冷态气门间隙调整和配气正时调整，本节仅叙述调整的原理和基本方法。

原理和基本方法。

一、气门间隙调整在冷态下的柴油机，当气门处于关闭状态时，气门驱动机构与气门之间必须有一定的间隙，这个间隙通常称为气门间隙。

所谓柴油机的冷机状态，通常是指其机内的油、水温度不高于40℃而言。

气门间隙是在组装调整配气机构时预先留定的，柴油机的结构不同，气门间隙的数值也不相同。

柴油机为什么要预留一定的气门间隙呢?因为柴油机运转时工作条件有较大的变化，气门和气门驱动机构都会因受热膨胀而伸长；气门机构会出现下陷现象；配气机构各机件会因振动而脱离原定位置。

如果不留气门间隙或气门间隙留得太小，则必将导致气门关闭不严而漏气，影响气缸中工质的作功能量，造成柴油机动力性和经济性下降；还可能由于高温燃气的漏泄而出现气门杆卡住及气门烧损等事故。

如果气门间隙留的太大，虽然不会出现上述弊端，但配气机构各个零件之间的冲击和噪声加大，加速机件间的磨损，并将造成气门的晚开和早关，使实际开启时间缩短，影响充量系数。

另外，预留一定的气门间隙还可使气门落座时产生的冲击力不会直接传给气门驱动机构。

所以，柴油机预留一定的气门间隙，保证了工作循环的正常进行，对柴油机是十分必要的。

16V2402JB型柴油机进气门间隙为0.40～0.45mm，排气门间隙为0.50-0.55lmm。

正确调整或校核气门间隙的前提是：柴油机必须处于冷机状态；气门处于关闭状态，即气门挺柱滚轮与凸轮基圆相接触之时。

如配气机构有气门横臂，则气门横臂的2个臂必须调整到与两个同名气门尾端同时接触。

在测量调整前，以上条件必须同时满足。

调整和校核气门间隙的基本方法，通常是根据各缸进、排气凸轮基圆位置与曲轴转角的关系，选择某几个特定位置，然后松开被测气门的摇臂锁紧螺母，拧松气门间隙调整螺钉使间隙增大，并用塞尺放在气门横臂顶端与压球座底面之间(无横臂的气门驱动机构在摇臂压球或调节螺钉头与气门尾端面之间)，逐渐拧紧气门间隙调整螺钉使间隙减小，拉动塞尺使得到合适的松紧程度时保持螺钉的高度位置，然后拧紧锁紧螺母，最后用塞尺复试松紧程度，此时调整气门间隙即告完成。

发动机在冷态下，当气门处于关闭状态时，气门与传动件之间的间隙称为气门间隙。

气门间隙，是为保证内燃机配气机构的正常工作而设置的，由于配气机构工作时处于高速状态，温度较高，因此如气门挺杆、气门杆等零件受热后伸长，便全自动顶开气门，使气门与气门座关闭不严，造成漏气现象。

为避免这种现象发生，设计配气机构时，在进排气门杆尾端与挺杆（或摇臂）上调整螺钉之间留有一定的间隙，这一间隙，就是气门间隙。

根据气门位置的不同，有侧置气门（SV）、底置气门（OHV）和顶置凸轮轴式气门（OHC）三种。

从结构上来讲，侧置气门最为简单。

但由于采用这种气门形式后，发动机的抗爆性能和高速性能差，只能用天低压缩比和转速不高的发动机，因此国外已不再采用。

国内现采用这种气门形式尚有长江750和山东750等两种车型。

从性能上来讲，顶置凸轮轴式气门最为理想，它能适当前高转速、高压缩比重大功率车型的要求，同时具有良好的经济性，因此得到了广泛的应用。

中国近年来生产的金城CJ70、底置气门结构较为复杂，目前仅在美国、原西德（BMW厂生产的R系列摩托车）的意大利等国家由于生产习惯尚继续采用。

中国采用这种气门形式的车型有东海750和长江750E。

采用液压挺柱的配气机构不需要留气门间隙。

因为气门是跟缸体接触的，缸体在运动的时候发出了大量的热，而气门跟缸体接触了以后热量就会传到气门上，从而使气门的伸长量增加。

如果不预先留出气门间隙的话，当汽车在冷状态下气门正好与缸体紧密触，等到缸体变热气门因受热膨胀而使伸长量增加，气门就会顶坏缸体或者气门本身。

所以要留出合适的气门间隙。

气门烧损以排气门最为常见，其基本原因是气门座的扭曲和积炭。

此外，如气门间隙调整不当、磨损过度等也能引起气门的烧损。

当气门座扭曲时，气门密封面温度及气门与座之间的局部压力同时增加。

气门密封面上往往出现沟槽，经高温气体的冲刷便会形成烧损。

当气门密封面及气门座积炭严重时，使传热条件恶化，也容易产生变形，导致气门烧损。

姓名：吕红伟学号：30112305班级：农机123成绩：实验名称：发动机配气相位检查与调整一、目的与要求熟悉发动机配气相位的原理及配气机构的构造，掌握发动机配气相位的检查调整方法。

正确理解配气相位对发动机工况的影响。

二、设备、仪器和工具485或495A柴油机、塞尺、扳手、螺丝刀套（平口与梅花各一个）、千分表一只。

三、方法步骤及注意事项（一）根据发动机型号要求正确调整各气门间隙。

注意事项：1、检查和调整气门间隙必须在气门关闭的状态下进行，其主要步骤如下：（1）拆下气门罩盖。

（2）转动飞轮，使其上的上止点刻线对正水箱上的刻线。

使活塞处于压缩位置。

（3）用规定间隙的塞尺塞入气门杆和摇臂之间，能轻轻抽动塞尺且略有阻滞感。

（4）如不符合，松开锁紧螺母，用起子旋动调整螺钉调整到规定数值。

（5）紧固锁紧螺母。

（6）抽出塞尺。

转动飞轮，再复查一次。

2、检查和调整气门间隙必须在气门关闭的状态下进行。

四缸发动机八只气门分两次可以调完，俗称两次调整法。

调整时，先按逐缸调时确定上止点的方法，使第一缸活塞处于压缩上止点，调整1、2、3、6四只气门的间隙。

注意1、3是进气门，2、6是排气门，选用塞规片厚度时不要弄错。

调好后，将曲轴旋转一圈，调整4、5、7、8四只气门(4、8是排气门，5、7是进气门)。

调好后，摇转曲轴一圈，复查1、2、3、6四只气门的间隙，如有不正确的，重新调整。

再摇转曲轴一圈，复查4、5、7、8四只气门的间隙。

（二）根据发动机型号规定，检查发动机配气相位：注意事项：柴油机拆装修理后需检查配气相位，检查方法如下。

先正确调整好气门间隙，用磁性千分表架放在气缸盖上，千分表头顶在第一缸气门弹簧座上，按柴油机运转方向缓慢转动飞轮，当表针一动立即停止，观察飞轮上的刻线。

进气门打开是否在上止点前8。

，亦相当于飞轮上l、4缸上止点刻线位于机体上刻线之前2．5～3个牙齿的距离，如刻线未对准，提前或滞后了就需要调整。

调整时，拧松凸轮轴齿轮上的三个螺钉，将凸轮轴按所需方向(如需提前，则顺凸轮轴旋转方向；若滞后，则相反)转一适当角度，拧紧三个螺钉，再按上述方法校核一遍。

柴油机配气系统的使用与维护柴油机是一种应用广泛的内燃机，其配气系统是其运行的重要组成部分。

正确的使用和定期的维护对保持柴油机的正常运行和延长其使用寿命至关重要。

在本文中，我们将详细介绍柴油机配气系统的使用和维护方法。

一、柴油机配气系统的组成柴油机的配气系统由进气系统和排气系统组成。

进气系统负责将空气输送至燃烧室，排气系统负责排出燃烧后的废气。

这两个系统的正常运行对柴油机的效率和性能至关重要。

1. 进气系统柴油机的进气系统主要由进气管、进气门和增压装置（如涡轮增压器）组成。

进气管负责将来自空气滤清器的空气输送至燃烧室，进气门控制空气的进出。

增压装置则可以增加进气管内的空气压力，提高燃烧效率。

柴油机的排气系统由排气歧管、涡轮增压器、排气管和排气阀组成。

排气歧管将各个气缸的废气收集并输送至涡轮增压器或排气管，排气阀负责控制废气的排放。

排气系统的设计和排气阀的开闭对柴油机的排气性能至关重要。

正确的使用柴油机配气系统可以提高柴油机的工作效率和耐久性。

以下是一些关于柴油机配气系统使用的方法：1. 认真阅读使用说明书在使用柴油机之前，务必认真阅读使用说明书，了解各个部件的功能和使用方法。

不同品牌和型号的柴油机配气系统可能存在差异，正确的使用方法可以避免不必要的损坏。

2. 定期更换空气滤清器空气滤清器可以阻止灰尘和杂质进入进气系统，保护柴油机的发动机。

定期更换空气滤清器可以有效延长柴油机的使用寿命。

3. 定期检查排气系统排气系统在运行过程中会产生高温和高压，因此需要定期检查排气管和排气歧管是否存在裂缝或漏气现象，及时维修或更换。

4. 注意涡轮增压器的保养涡轮增压器是轮胎增压装置的重要组成部分，需要定期检查润滑油是否充足，并注意排气管和进气管的密封性。

5. 使用高质量的燃油和润滑油柴油机的配气系统对燃油和润滑油的质量要求较高，使用低质量的燃油和润滑油可能会导致柴油机配气系统的损坏。

1. 定期更换进气门垫片进气门垫片负责密封进气门，防止空气的泄漏。
