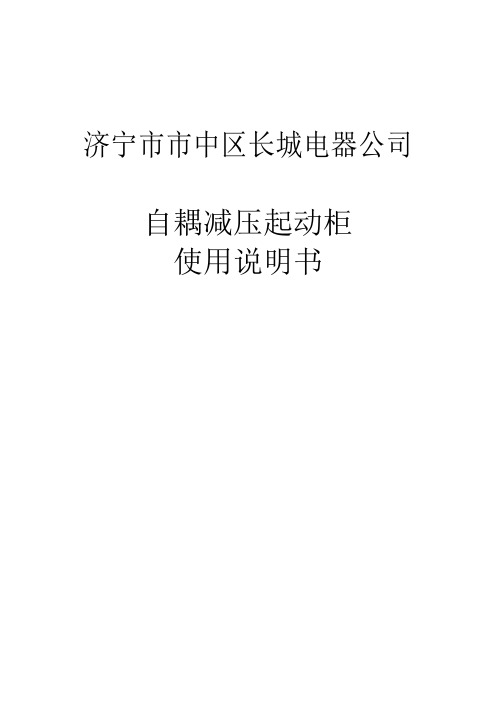

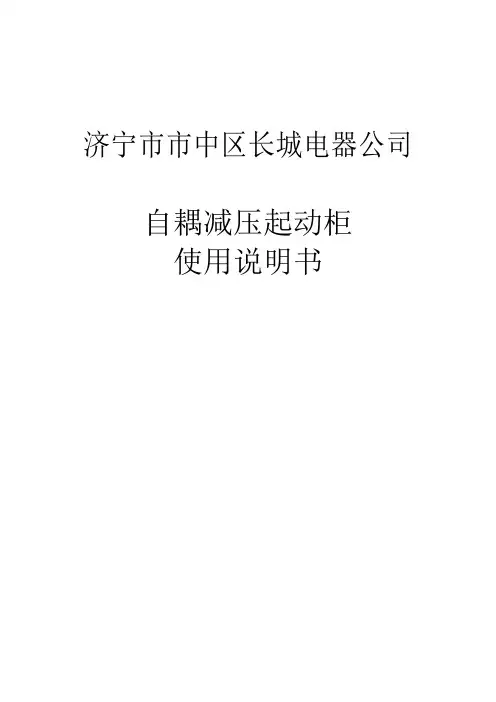

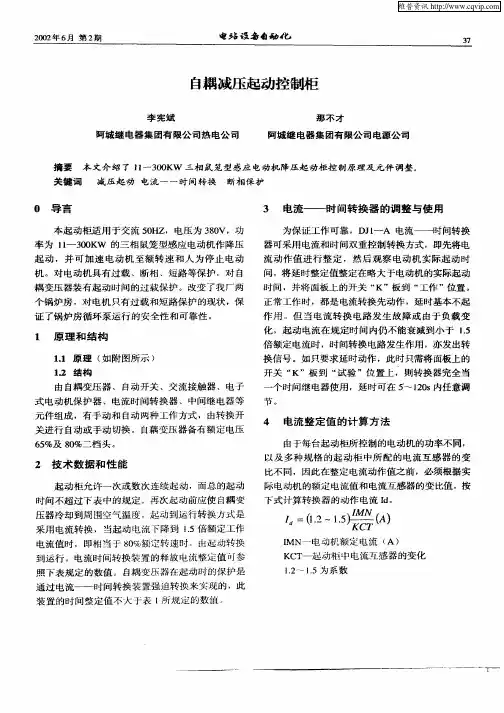

济宁市市中区长城电器公司自耦减压起动柜使用说明书使用操作方法：一、自动操作合上电源开关，接通电源，红色指示灯亮。

将转换开关旋至“自动”位置，按“起动”按钮，起动接触器吸合，自耦减压变压器工作，电动机开始起动。

此时红灯熄灭，黄灯即亮，同时，电流——时间转换装置进入工作状态。

当电动机的转速接近同步转速时，电流——时间转换装置发出转换信号，电动机即投入正常运行。

此时，黄灯熄灭，绿灯亮，按“停止”按钮，电动机即停止工作。

二、手动操作合上刀开关，接通电源，红色指示灯亮。

将旋转开关旋至“手动”位置，按“起动”按钮，电动机开始起动。

此时，红灯熄灭，黄灯即亮。

待电动机转速接近同步转速时，即当电流表的指针逐渐下降到接近电动机的额定电流时，再按“运转”按钮，电动机即投入正常运行。

同时黄灯熄灭，绿灯即亮，按“停止”按钮，电动机即停止工作。

注意：（1）当从起动位置转换到运转位置时，为了避免过大的冲击电流或转矩，建议在电动机的起动电流接近额定工作电流时进行转换。

（2）在运行过程中，如热继电器发生误动作现象，此时应将热继电器的动作电流值适当调整大一点;如发生过载或断相动作，则应等到热继电器自动复位后，方能继续操作。

（3）在电动机起动中或运转后，只要按起动箱的的“停止”按钮，则启动箱就会断开电源，电动机停止工作。

（4）在进行手动操作时，工作人员务必要进行现场监控，不能忘记按“运转”按钮。

（5）起动柜起动过程中，变压器发热属正常现象，但温度不能超过120度。

由于连续数次起动或一次起动时间过长，温升过高时，温度保护器RJ2将切断控制电路，只有当自耦变压器温度降至温度保护器的额定复位温度值时，温度保护器复位，电路才能正常工作。

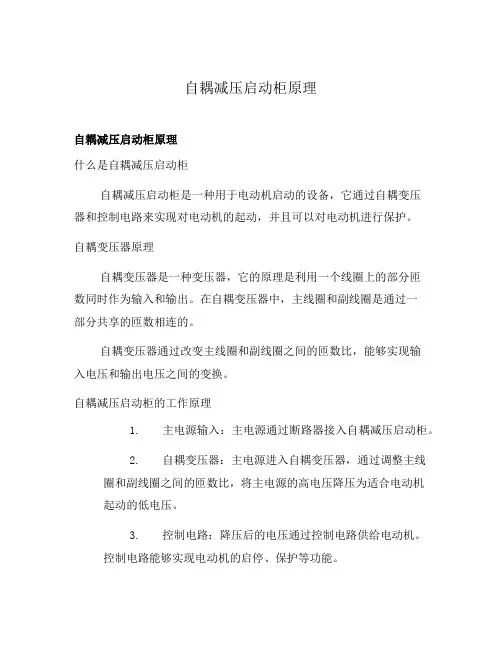

自耦减压启动柜原理自耦减压启动柜原理什么是自耦减压启动柜自耦减压启动柜是一种用于电动机启动的设备，它通过自耦变压器和控制电路来实现对电动机的起动，并且可以对电动机进行保护。

自耦变压器原理自耦变压器是一种变压器，它的原理是利用一个线圈上的部分匝数同时作为输入和输出。

在自耦变压器中，主线圈和副线圈是通过一部分共享的匝数相连的。

自耦变压器通过改变主线圈和副线圈之间的匝数比，能够实现输入电压和输出电压之间的变换。

自耦减压启动柜的工作原理1.主电源输入：主电源通过断路器接入自耦减压启动柜。

2.自耦变压器：主电源进入自耦变压器，通过调整主线圈和副线圈之间的匝数比，将主电源的高电压降压为适合电动机起动的低电压。

3.控制电路：降压后的电压通过控制电路供给电动机。

控制电路能够实现电动机的启停、保护等功能。

4.启动电动机：控制电路将降压后的电压供给电动机，电动机开始运行。

5.保护功能：自耦减压启动柜中的保护电路能够检测电动机是否存在过载、短路等异常情况，并及时切断电源，保护电动机的安全运行。

自耦减压启动柜的优势•节约能源：通过使用自耦变压器降压，减少了启动过程中的能量损耗，提高了能源利用效率。

•降低起动电流：自耦减压启动柜能够将电动机启动时的高电流降低到较低的水平，避免了过大的起动电流对电动机和电网的影响。

•提供保护功能：自耦减压启动柜内置的保护电路能够对电动机进行过载、短路等异常情况的保护，避免了设备损坏和人员伤害。

•方便控制：控制电路设计合理，能够实现对电动机的远程控制，方便操作和管理。

结论自耦减压启动柜通过自耦变压器和控制电路的配合，实现了对电动机的起动和保护。

它的优势在于节约能源、降低起动电流、提供保护功能和方便控制。

在实际应用中，自耦减压启动柜被广泛应用于各种电动机的起动，提高了电动机的效率和安全性。

自耦减压启动柜的适用范围自耦减压启动柜适用于各种类型的电动机，包括交流电动机和直流电动机。

它在许多领域中得到广泛应用，如工业生产、农业、建筑等。

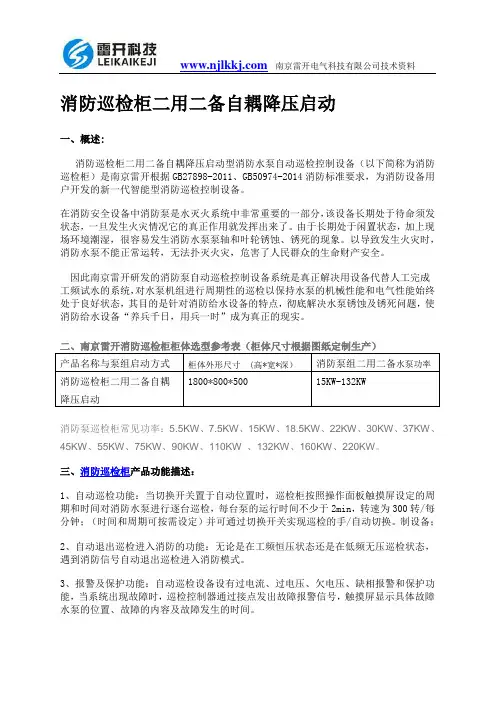

消防巡检柜二用二备自耦降压启动一、概述:消防巡检柜二用二备自耦降压启动型消防水泵自动巡检控制设备（以下简称为消防巡检柜）是南京雷开根据GB27898-2011、GB50974-2014消防标准要求，为消防设备用户开发的新一代智能型消防巡检控制设备。

在消防安全设备中消防泵是水灭火系统中非常重要的一部分，该设备长期处于待命须发状态，一旦发生火灾情况它的真正作用就发挥出来了。

由于长期处于闲置状态，加上现场环境潮湿，很容易发生消防水泵泵轴和叶轮锈蚀、锈死的现象。

以导致发生火灾时，消防水泵不能正常运转，无法扑灭火灾，危害了人民群众的生命财产安全。

因此南京雷开研发的消防泵自动巡检控制设备系统是真正解决用设备代替人工完成工频试水的系统，对水泵机组进行周期性的巡检以保持水泵的机械性能和电气性能始终处于良好状态，其目的是针对消防给水设备的特点，彻底解决水泵锈蚀及锈死问题，使消防给水设备“养兵千日，用兵一时”成为真正的现实。

二、南京雷开消防巡检柜柜体选型参考表（柜体尺寸根据图纸定制生产）产品名称与泵组启动方式柜体外形尺寸(高*宽*深）消防泵组二用二备水泵功率消防巡检柜二用二备自耦1800*800*50015KW-132KW降压启动消防泵巡检柜常见功率：5.5KW、7.5KW、15KW、18.5KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW 、132KW、160KW、220KW。

三、消防巡检柜产品功能描述：1、自动巡检功能：当切换开关置于自动位置时，巡检柜按照操作面板触摸屏设定的周期和时间对消防水泵进行逐台巡检，每台泵的运行时间不少于2min，转速为300转/每分钟；（时间和周期可按需设定）并可通过切换开关实现巡检的手/自动切换。

制设备；2、自动退出巡检进入消防的功能：无论是在工频恒压状态还是在低频无压巡检状态，遇到消防信号自动退出巡检进入消防模式。

3、报警及保护功能：自动巡检设备设有过电流、过电压、欠电压、缺相报警和保护功能，当系统出现故障时，巡检控制器通过接点发出故障报警信号，触摸屏显示具体故障水泵的位置、故障的内容及故障发生的时间。

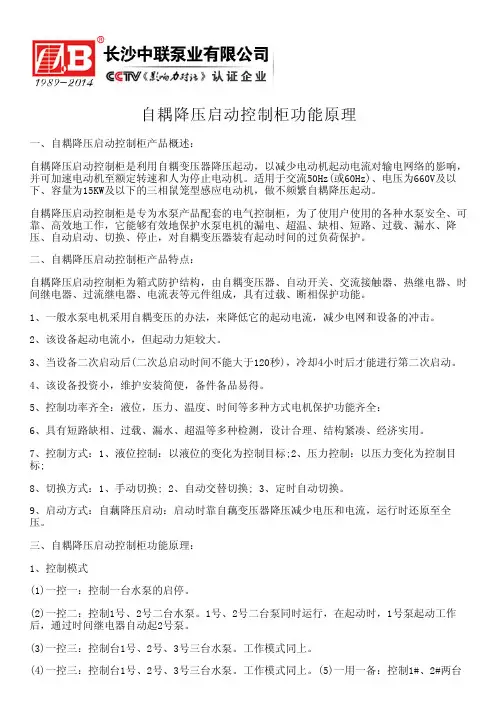

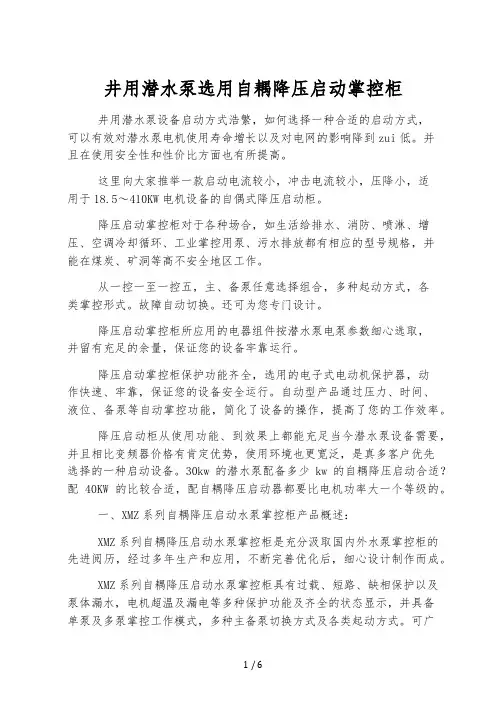

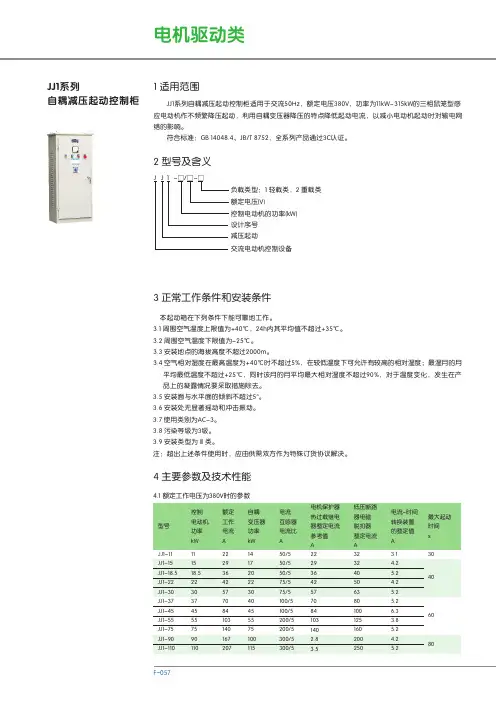

自耦降压启动控制柜功能原理一、自耦降压启动控制柜产品概述：自耦降压启动控制柜是利用自耦变压器降压起动，以减少电动机起动电流对输电网络的影响，并可加速电动机至额定转速和人为停止电动机。

适用于交流50Hz(或60Hz)、电压为660V及以下、容量为15KW及以下的三相鼠笼型感应电动机，做不频繁自耦降压起动。

自耦降压启动控制柜是专为水泵产品配套的电气控制柜，为了使用户使用的各种水泵安全、可靠、高效地工作，它能够有效地保护水泵电机的漏电、超温、缺相、短路、过载、漏水、降压、自动启动、切换、停止，对自耦变压器装有起动时间的过负荷保护。

二、自耦降压启动控制柜产品特点：自耦降压启动控制柜为箱式防护结构，由自耦变压器、自动开关、交流接触器、热继电器、时间继电器、过流继电器、电流表等元件组成，具有过载、断相保护功能。

1、一般水泵电机采用自耦变压的办法，来降低它的起动电流，减少电网和设备的冲击。

2、该设备起动电流小，但起动力矩较大。

3、当设备二次启动后(二次总启动时间不能大于120秒)，冷却4小时后才能进行第二次启动。

4、该设备投资小，维护安装简便，备件备品易得。

5、控制功率齐全：液位，压力、温度、时间等多种方式电机保护功能齐全：6、具有短路缺相、过载、漏水、超温等多种检测，设计合理、结构紧凑、经济实用。

7、控制方式：1、液位控制：以液位的变化为控制目标;2、压力控制：以压力变化为控制目标;8、切换方式：1、手动切换; 2、自动交替切换; 3、定时自动切换。

9、启动方式：自藕降压启动：启动时靠自藕变压器降压减少电压和电流，运行时还原至全压。

三、自耦降压启动控制柜功能原理：1、控制模式(1)一控一：控制一台水泵的启停。

(2)一控二：控制1号、2号二台水泵。

1号、2号二台泵同时运行，在起动时，1号泵起动工作后，通过时间继电器自动起2号泵。

(3)一控三：控制台1号、2号、3号三台水泵。

工作模式同上。

(4)一控三：控制台1号、2号、3号三台水泵。

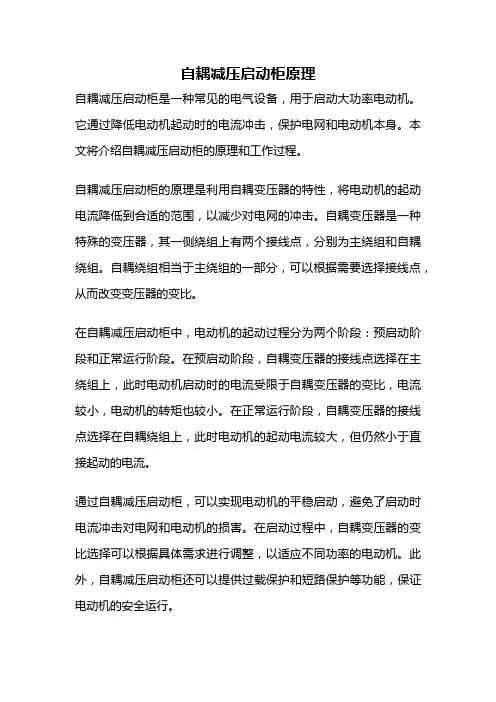

自耦减压启动柜原理自耦减压启动柜是一种常见的电气设备，用于启动大功率电动机。

它通过降低电动机起动时的电流冲击，保护电网和电动机本身。

本文将介绍自耦减压启动柜的原理和工作过程。

自耦减压启动柜的原理是利用自耦变压器的特性，将电动机的起动电流降低到合适的范围，以减少对电网的冲击。

自耦变压器是一种特殊的变压器，其一侧绕组上有两个接线点，分别为主绕组和自耦绕组。

自耦绕组相当于主绕组的一部分，可以根据需要选择接线点，从而改变变压器的变比。

在自耦减压启动柜中，电动机的起动过程分为两个阶段：预启动阶段和正常运行阶段。

在预启动阶段，自耦变压器的接线点选择在主绕组上，此时电动机启动时的电流受限于自耦变压器的变比，电流较小，电动机的转矩也较小。

在正常运行阶段，自耦变压器的接线点选择在自耦绕组上，此时电动机的起动电流较大，但仍然小于直接起动的电流。

通过自耦减压启动柜，可以实现电动机的平稳启动，避免了启动时电流冲击对电网和电动机的损害。

在启动过程中，自耦变压器的变比选择可以根据具体需求进行调整，以适应不同功率的电动机。

此外，自耦减压启动柜还可以提供过载保护和短路保护等功能，保证电动机的安全运行。

自耦减压启动柜的工作过程如下：首先，通过控制电路将电源接入自耦减压启动柜。

然后，通过控制装置发送启动信号，自耦减压启动柜开始工作。

在预启动阶段，自耦变压器的接线点选择在主绕组上，电动机启动时的电流受限于自耦变压器的变比，电流较小。

随着电动机转速的逐渐增加，控制装置检测到电动机转速已达到设定值，自耦减压启动柜切换到正常运行阶段。

此时，自耦变压器的接线点选择在自耦绕组上，电动机的起动电流较大，但仍然小于直接起动的电流。

最后，电动机进入稳定运行状态，自耦减压启动柜自动停止工作。

自耦减压启动柜在电动机启动过程中起到了关键作用，可以有效降低电动机起动时的电流冲击，保护电网和电动机本身。

它具有结构简单、可靠性高、使用方便等优点，广泛应用于各个领域的电动机启动控制系统中。

自藕启动11KW水泵控制柜自藕启动11KW水泵控制柜说明GM-FP/X自藕启动11KW水泵控制柜，是消防巡检柜、消防控制中心、消火栓箱按钮等对消防泵控制的直接执行重要元件，当自藕启动11KW水泵控制柜接收到控制中心等的消防信号时，便会立即按指令启动或停止消防水泵，以此来实现自动开泵及停泵之用。

本产品可控制两台消火栓水泵，一用一备。

当常用的水泵发生故障时，备用水泵自动开机并投入运行，保证消防水的可靠供给。

本产品也可在紧急情况下手动控制给水，手动、自动切换可通过万能转换开关实现。

另外，控制柜对电动机具有缺相、短路、过载等保护功能。

产品性能符合：GBJ16-87、BG50045-95、GB50116-98有关技术标准。

自藕启动11KW水泵控制柜自藕启动11KW水泵控制柜适用范围该产品适用于生活小区、生产基地、办公大楼、商场、酒店、宾馆、学校、仓库、医院等等场所，也适用老旧消防工程项目改造，把原有消防基础设备合理利用起来，为用户节省成本。

自藕启动11KW水泵控制柜各种启动方式1、直接启动的优点和缺点优点：所需元气件少，启动方式简单，成本低，较适合小功率电动机。

电动机直接启动的电流是正常运行的5倍以上，理论上来说，只要向电动机提供电源的线路和变压器容量大于电动机容量的5-7倍以上的，都可以直接启动。

这一要求对于小容量的电动机容易实现，所以小容量的电动机绝大部分都是直接启动的，不需要降压启动。

缺点：对于大容量的电动机来说，一方面是提供电源的线路和变压器容量很难满足电动机直接启动的条件，另一方面强大的启动电流冲击电网和电动机，影响电动机的使用寿命，对电网不利。

2、软起动启动的优点和缺点优点:对电网电压波动影响小,对电网冲击小,对电动机保护较好，延长电动机寿命，较适用大功率和重载的电动机。

(1) 电动机在全压直接起动时，起动电流会达到额定电流的4~7倍，当电机的容量相对较大时，该起动电流会引起电网电压的急剧下降，影响同电网其它设备的正常运行。

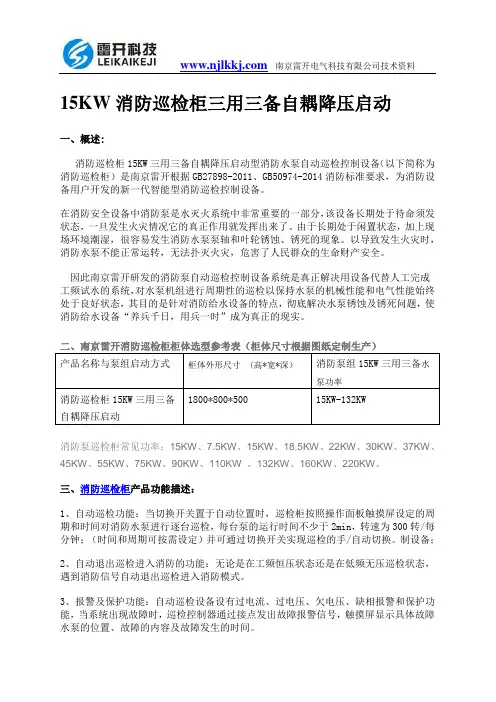

15KW消防巡检柜三用三备自耦降压启动一、概述:消防巡检柜15KW三用三备自耦降压启动型消防水泵自动巡检控制设备（以下简称为消防巡检柜）是南京雷开根据GB27898-2011、GB50974-2014消防标准要求，为消防设备用户开发的新一代智能型消防巡检控制设备。

在消防安全设备中消防泵是水灭火系统中非常重要的一部分，该设备长期处于待命须发状态，一旦发生火灾情况它的真正作用就发挥出来了。

由于长期处于闲置状态，加上现场环境潮湿，很容易发生消防水泵泵轴和叶轮锈蚀、锈死的现象。

以导致发生火灾时，消防水泵不能正常运转，无法扑灭火灾，危害了人民群众的生命财产安全。

因此南京雷开研发的消防泵自动巡检控制设备系统是真正解决用设备代替人工完成工频试水的系统，对水泵机组进行周期性的巡检以保持水泵的机械性能和电气性能始终处于良好状态，其目的是针对消防给水设备的特点，彻底解决水泵锈蚀及锈死问题，使消防给水设备“养兵千日，用兵一时”成为真正的现实。

二、南京雷开消防巡检柜柜体选型参考表（柜体尺寸根据图纸定制生产）产品名称与泵组启动方式柜体外形尺寸(高*宽*深）消防泵组15KW三用三备水泵功率1800*800*50015KW-132KW消防巡检柜15KW三用三备自耦降压启动消防泵巡检柜常见功率：15KW、7.5KW、15KW、18.5KW、22KW、30KW、37KW、45KW、55KW、75KW、90KW、110KW 、132KW、160KW、220KW。

三、消防巡检柜产品功能描述：1、自动巡检功能：当切换开关置于自动位置时，巡检柜按照操作面板触摸屏设定的周期和时间对消防水泵进行逐台巡检，每台泵的运行时间不少于2min，转速为300转/每分钟；（时间和周期可按需设定）并可通过切换开关实现巡检的手/自动切换。

制设备；2、自动退出巡检进入消防的功能：无论是在工频恒压状态还是在低频无压巡检状态，遇到消防信号自动退出巡检进入消防模式。
