济宁市市中区长城电器公司自耦减压起动柜使用说明书使用操作方法：一、自动操作合上电源开关，接通电源，红色指示灯亮。
将转换开关旋至“自动”位置，按“起动”按钮，起动接触器吸合，自耦减压变压器工作，电动机开始起动。
此时红灯熄灭，黄灯即亮，同时，电流——时间转换装置进入工作状态。
当电动机的转速接近同步转速时，电流——时间转换装置发出转换信号，电动机即投入正常运行。
此时，黄灯熄灭，绿灯亮，按“停止”按钮，电动机即停止工作。
二、手动操作合上刀开关，接通电源，红色指示灯亮。
将旋转开关旋至“手动”位置，按“起动”按钮，电动机开始起动。
此时，红灯熄灭，黄灯即亮。
待电动机转速接近同步转速时，即当电流表的指针逐渐下降到接近电动机的额定电流时，再按“运转”按钮，电动机即投入正常运行。
同时黄灯熄灭，绿灯即亮，按“停止”按钮，电动机即停止工作。
注意：（1）当从起动位置转换到运转位置时，为了避免过大的冲击电流或转矩，建议在电动机的起动电流接近额定工作电流时进行转换。
（2）在运行过程中，如热继电器发生误动作现象，此时应将热继电器的动作电流值适当调整大一点;如发生过载或断相动作，则应等到热继电器自动复位后，方能继续操作。
（3）在电动机起动中或运转后，只要按起动箱的的“停止”按钮，则启动箱就会断开电源，电动机停止工作。
（4）在进行手动操作时，工作人员务必要进行现场监控，不能忘记按“运转”按钮。
（5）起动柜起动过程中，变压器发热属正常现象，但温度不能超过120度。
由于连续数次起动或一次起动时间过长，温升过高时，温度保护器RJ2将切断控制电路，只有当自耦变压器温度降至温度保护器的额定复位温度值时，温度保护器复位，电路才能正常工作。

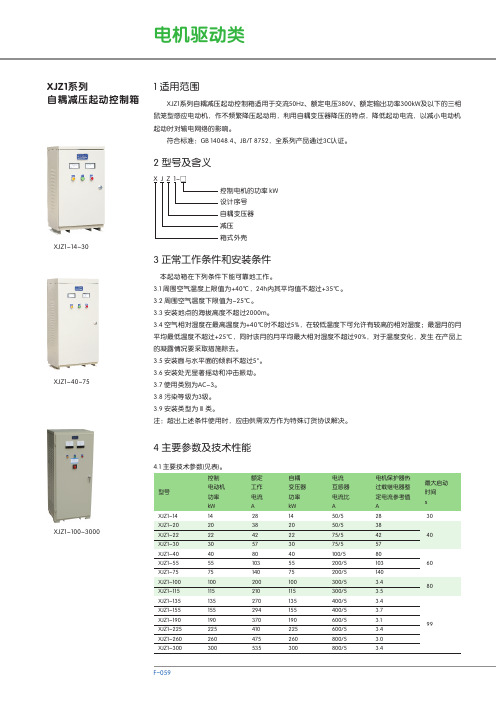

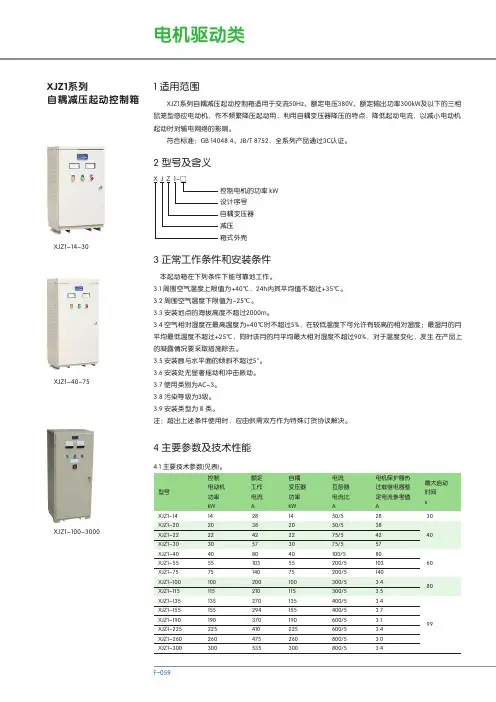

产品概述选型指南XJ01系列自耦减压起动箱适用于交流50Hz，额定工作电压380V，容量400kW及以下三相鼠笼型感应式电动机作不频繁降压起动用。
广泛应用于冶金、石油、化工、矿山、建筑及环保等所有工业领域的电机传动设备。
产品结构简单、经济实用、操作简便、并具有过载保护功能。
产品符合:GB/T 14048.4标准。
□ 本系列起动箱需在室内使用：□ 海拔：海拔高度不超过2000米；□ 周围环境温度：-5℃+40℃，24小时内平均温度不超过+35℃；□ 湿度：空气相对湿度在最高温度：+40℃时，不超过50%，在较低温下允许有较高的相对 湿度，最湿月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%，并考虑 到因温度变化发生在产品表面上的凝露；□ 污染等级：3级；□ 安装面与水平面的倾斜度不超过5℃；□ 安装环境：应安装在无显著振动和冲击的地方，且无足以腐蚀金属和破坏绝缘的气体及导 电尘埃的地方。
正常工作条件和安装条件结构和工作原理产品结构本产品为箱式防护结构，由自耦变压器、交流接触器、热继电器、时间继电器等元件组成。
对75kW及以下的产品采用自动控制方式；90kW及以上的产品采用手动和自动两种控制方式，用转换开关进行切换。
时间继电器可根据负载自由调节起动时间（范围：1s~15s），自耦变压器线圈备有为额定电压的80%和65%两组抽头，出厂时接在65%抽头上（可根据负载需要改接在80%的抽头上）。
注：超出规定起动时间的，产品需与厂商联系订做。
工作原理本产品是利用自耦变压器减压原理，减少电动机起动时的电流对输配电网的冲击和机械设备的磨损。
其控制原理见图1、图2262L1L2L3～380V QN~380V 263主要技术数据表1图3 14kW~75kW表2外形和安装尺寸264图4 90kW~300kW图5 225kW~300kW控制电动机功率；额定工作电压；所带负载性质；数量。
例如：订购XJ01-75kW 自耦减压起动箱,控制(75kW 交流380V 水泵)1台。
自耦降压启动器是一种电气设备，用于启动电动机。
其工作原理如下：
1. 当电动机启动时，自耦变压器的副边会产生电压。
这个电压会被送到电动机的绕组中，从而为电动机提供电流。
2. 随着电动机的运行，自耦变压器的副边电压会逐渐升高。
当电压达到一定值时，自耦变压器会自动跳闸，从而停止向电动机输送电流。
3. 当需要重新启动电动机时，可以通过调整自耦变压器的副边电压来实现。
这样可以确保电动机在启动时得到足够的电流，并且在运行时不会因为电流过大而损坏电动机。
总的来说，自耦降压启动器通过利用自耦变压器来控制电动机的启动电流和电压，从而保护电动机并提高其效率。
技术协议甲方：潞安环保能源股份开发有限公司王庄煤矿乙方：上海卓能电气实业有限公司根据2013年维简计划（七—17）及王庄矿实际需要，甲方向乙方购置7台KQK/T-1HN-JY-90型交流低压配电柜（自耦降压启动柜）,用于低压系统技术改造，经双方协商达成如下技术协议：一、工作条件1、周围空气温度：最高40℃、最低－5℃2、24小时内平均温度不得高于+35℃3、海拔高度不超过2000米4、装置安装时与垂直面的倾斜度不超过5度。
5、装置应安装在无剧烈震动和冲击及腐蚀性的场所6、装置周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
二、设备参数额定电压：380V额定频率：50Hz相数：3相4线额定短路开断电流：30KA额定短时耐受电流：30KA额定峰值耐受电流：63KA三、执行技术标准1.设计标准1.1 GB156《标准电压》1.2 GB4205《检测电气设备的操作标准运动方向》1.3 GB2900《电工名词术语》1.4 GB/T4942.2《低压电器外壳防护等级》1.5 GB6988《电气制图》1.6 GB324《焊缝符号表示法》1.7 GB191《包装贮运标志》1.8 GB7276《电力系统保护控制屏、柜外形尺寸系列2.产品标准2.1 GB7251.1《低压成套开关设备和控制设备》2.2 GB/T14048.1《低压开关设备和控制设备》2.3 GB13539IEC269《低压熔断器》2.4 GB1208 IEC185《电流互感器》2.5GB4026 IEC445《电器接线端子和相应符号标志的接线端子的识标方法》3.检验标准3.1GB9466《低压成套开关设备基本试验方法》3.2 GB11021《电气绝缘的耐热性评定和分级》3.3 GB7261《继电器及继电保护装置基本试验方法》3.4 GB50150《电气装置安装工程电气设备交接试验标准》3.5 SJD9-87《电力装置的电测量仪表装置设计规程》四、技术要求4.1、要求乙方到现场对柜子尺寸进行测量，满足甲方安装使用要求。
井用潜水泵选用自耦降压启动掌控柜井用潜水泵设备启动方式浩繁，如何选择一种合适的启动方式，可以有效对潜水泵电机使用寿命增长以及对电网的影响降到zui低。
并且在使用安全性和性价比方面也有所提高。
这里向大家推举一款启动电流较小，冲击电流较小，压降小，适用于18.5～410KW电机设备的自偶式降压启动柜。
降压启动掌控柜对于各种场合，如生活给排水、消防、喷淋、增压、空调冷却循环、工业掌控用泵、污水排放都有相应的型号规格，并能在煤炭、矿洞等高不安全地区工作。
从一控一至一控五，主、备泵任意选择组合，多种起动方式，各类掌控形式。
故障自动切换。
还可为您专门设计。
降压启动掌控柜所应用的电器组件按潜水泵电泵参数细心选取，并留有充足的余量，保证您的设备牢靠运行。
降压启动掌控柜保护功能齐全，选用的电子式电动机保护器，动作快速、牢靠，保证您的设备安全运行。
自动型产品通过压力、时间、液位、备泵等自动掌控功能，简化了设备的操作，提高了您的工作效率。
降压启动柜从使用功能、到效果上都能充足当今潜水泵设备需要，并且相比变频器价格有肯定优势，使用环境也更宽泛，是真多客户优先选择的一种启动设备。
30kw的潜水泵配备多少kw的自耦降压启动合适？配40KW的比较合适，配自耦降压启动器都要比电机功率大一个等级的。
一、XMZ系列自耦降压启动水泵掌控柜产品概述：XMZ系列自耦降压启动水泵掌控柜是充分汲取国内外水泵掌控柜的先进阅历，经过多年生产和应用，不断完善优化后，细心设计制作而成。
XMZ系列自耦降压启动水泵掌控柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵掌控工作模式，多种主备泵切换方式及各类起动方式。
可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的自动掌控。
XMZ系列自耦降压启动水泵掌控柜内在质量优良，外形美观耐用，安装操作便利，是各类水泵安全牢靠的伴侣。
电动机自耦降压启动（自动控制电路）电动机自耦降压起动（自动控制）电路原理图上图是交流电动机自耦降压启动自动切换控制电路，自动切换靠时间继电器完成，用时间继电器切换能可靠地完成由启动到运行的转换过程，不会造成启动时间的长短不一的情况，也不会因启动时间长造成烧毁自耦变压器事故。
控制过程如下：1、合上空气开关QF接通三相电源。
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65％）将三相电压的65％接入电动。
3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA 线圈通电吸合并自锁。
4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时 KM2线圈断电，其主触头断开，切断自耦变压器电源。
KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行。
5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。
6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。
7、电动机的过载保护由热继电器FR完成。
电动机自耦降压起动（自动控制）电路接线示意图安装与调试1、电动机自耦降压电路，适用于任何接法的三相鼠笼式异步电动机。
2、自耦变压器的功率应予电动机的功率一致，如果小于电动机的功率，自耦变压器会因起动电流大发热损坏绝缘烧毁绕组。
3、对照原理图核对接线，要逐相的检查核对线号。
防止接错线和漏接线。
4、由于启动电流很大，应认真检查主回路端子接线的压接是否牢固，无虚接现象。
5、空载试验；拆下热继电器FR与电动机端子的联接线，接通电源，按下SB2起动KM1与KM2和动作吸合，KM3与KA不动作。
自耦减压起动箱概述1.用途：XJ01系列自耦减压起动箱适用于交流50HZ、额定电压380伏，容量300千瓦及以下的三相鼠笼型感应电动机不频繁降压起动用，利用自耦变压器降压，以减少电动机起动电流对输电网络的影响。
2.本型起动箱安装在户内，保证在下列工作条件下正常运行：1）.海拔高度不超过2000米；2）.周围介质温度不高于+40℃，不低于-5℃；3）.空气相对湿度在最高温度为40℃，不超过50%；在最湿月（+25℃），不大于90%；4）.污染等级为3级；5）.安装条件：ａ.安装面与水平面的倾斜不超过5度；ｂ.安装类别为Ⅱ、Ⅲ。
3.型号含义X J01起动箱减压自耦变压器起动性能电动机起动时，起动电流不超过额定电流的4倍，其最长起动时间为30秒（包括一次或连续起动时间的总和），若连续起动时间总和和已达30秒，则起动后的冷却时间，应不小于2小时才能再起动，因为本产品仅作长时间间歇起动之用，不适宜在频繁操作条件下使用。
起动箱具有过负荷及失压保护。
产品结构本产品为箱式防护结构，有自耦变压器、交流接触器、热继电器、时间继电器等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦以上的产品，采用手动和自动两种控制方式，可以自由调节控制启动时间，自耦变压器线圈备用额定电压65%及80%二个抽头，出厂时接在80%抽头上，电机接65%抽头时，起动转距为0.385Me，接80%抽头时，起动转距为0.64Me，Me为电机额定转距。
技术规格1.本产品的主要技术规格如表规定。
2.起动箱的热继电器整定值：（1）75KW及以下需整定在Ie值上；（2）100KW及以下需整定在Ie/K值上。
安装和使用1.本产品的电气原理图4—6。
图4图5图6 图7图82.本产品在安装完毕使用之前，必须按电气原理图复核接线是否有误，然后空载（不带电机），试验数次，检查电器元件是否动作可靠，确定可靠无误后，再进行负载试验，按电机的实际起动时间的要求，调整热继电器的动作电流，调试完毕，即可使用。
1）.自动操作：合上电源开关（80千瓦以上为柜内开关），HL1绿色指示灯亮，将转换开关旋至“自动”位置上（80千瓦以上），按“起动”按钮，自耦变压器工作，电动机开始起动，绿灯熄灭，HL2黄灯即亮，同时，时间继电器开始工作，经一定时间后（即时间继电器整定时间），时间继电器常开触电闭合，起动接触器断开，运行接触器闭合，即自动切换使电动机正常运转，同时黄灯熄灭红灯亮，按“停止”按钮，电动机即停止工作。
2）.手动操作（80千瓦以上）：合上刀开关，HL1绿色指示灯亮，将转换开关旋至“手动”位置上按“起动”按钮，电动机开始起动，绿灯熄灭，黄灯即亮，待电动机转速接近同步转速时，即电流表的指针逐渐下降至接近电动机额定电流时，再按“运转”按钮，电动机开始正常运转，同时黄灯熄灭而HL3红灯亮，按“停止”按钮，电动机停止工作。
注意事项1.调整起动箱的起动时间，必须保证电动机的转速达到0.8倍额定转速时才能转换至工作状态，否则，容易损坏接触器，本起动箱最大起动时间不超过30S（包括一次或连续数次起动时间的总和）。
若电动机的起动时间大于30S或需要频繁起动，则应与本公司联系订制。
2.起动过程中，变压器发热属正常，但温度不能超过120℃，由于连续数次起动或一次起动时间过长（大于30S），变压器温度会超过120℃，应停止起动，等变压器冷却到周围空气温度后，才能再次起动。
自耦减压起动箱用途：JJ1/C系列自耦减压起动箱适用于交流380伏，频率50HZ，功率15KW至355KW的三相鼠笼型感应电动机的降压起动用，利用自耦变压器降压的方法以减少电动机起动时对输电网络的影响。
正常工作条件1.海拔高度不超过1000米；2.周围介质温度不高于+40℃，不低于-30℃；3.空气相对湿度不大于85%；4.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃的地方。
5.与垂直面的倾斜不超过5度；6.自耦减压起动箱的型号及其所代表的含义如下：380V不表示）设计序号 C表示经济型起动性能本产品起动电动机时，电源进线的起动电流，不超过电动机额定电流的3—4倍，其最长起动时间见表3任何工作制的起动控制箱（包括一次或连续起动时间的总和），允许从冷态开始接连地起动两次（两次间隔30S），所有级别的各种工作制的起动时间均不超过15S，起动时间每小时应均匀分配，当两次快速接连起动后，应使起动箱和自耦变压器冷却到周围空气温度后，才允许再行起动。
产品结构本产品为箱式防护结构，有自耦变压器、交流接触器、热继电器、时间继电器等元件组成，对于75千瓦及以下的产品，系采用自动控制方式，80千瓦以上的产品，具有手动和自动两种控制方式，由转换开关进行切换，时间继电器为可调式，在表3规定时间内，可以自由调节控制启动时间，自耦变压器备用额定电压65%及80%二挡抽头，出厂时接在65%抽头上（如用户需要较大的起动矩，且电网容量允许可改接在80%抽头上），并有过载及失压保护。
技术规格1.本产品的主要技术数据如表规定。
注：如用户需要在15KW—300KW之间任何规格均可定货。
例：JJ1—30/C×××台、JJ1—160/C×××台2.起动箱的热继电器年个整定值：1）.75KW以下者需整定在In值上；2）.115KW以上者需整定在In/X值上；In—电动机额定电流；X—控制箱内电流互感器变比。
安装和使用1.本产品的外形安装尺寸：注：1）. 自耦变压器为短时工作制，当电动机接在自耦变压器的65%或80%额定电压比抽头时，其一次或数次连续负载时间的总和不得超过15S。
2）. 自耦变压器允许从冷态连续起动两次，时间间隔为30S。
3）.所有级别的各种工作制的自耦变压器的起动时间均不得超过15S。
4）.鉴于自耦变压器特性，故在使用起动箱时，应严格按照15S 规定时间操作，否则会引起自耦变压器烧毁。
2.本产品的接线原理及主要原件规格如图6、7、8及技术数据表所示，元件规格代号注见表。
3.本产品在安装完毕使用之前，必须按安装接线原理图复核接线是否有错误，按电动机实际起动时间的要求，调整时间继电器的动作时间，按电动机的额定工作电流，调整热继电器的动作电流，然后进行动作试验。
1）.自动操作：合上电源开关（80KW以上为柜内刀开关）。
红色指示灯亮，将转换开关旋至“自动”位置上（80KW以上），按“起动”按钮电动机开始起动，红灯熄减，黄灯即亮，同时时间继电器开始工作，经一定时间后（即时间继电器整定时间），时间继电器触点闭合，交流接触器接通，即自动切换使电动机正常运转，同时黄灯熄灭而绿灯亮；按“停止”按钮，电动机即停止工作。
2）. 手动操作（80KW以上）：合上刀开关，红色指示灯亮；将转换开关旋至“手动”位置上，按“起动”按钮电动机开始起动，红灯熄灭，黄灯即亮，待电动机转速近同步转速时，即电流表的指针逐渐下降至接近电动机额定电流，再按“运转”按钮，电动机开始正常运转，同时黄灯熄灭而绿灯亮；按“停止”按钮，电动机即停止工作。
注1.从起动切除至运转必须待电动机接近额定转速时进行，否则，容易损坏接触器，对输电网络亦不利。
注 2.在运转过程中，如果热继电器有发生误动作的现象，则应将热继电器的动作电流，适当调整得大一点，如发生过载动作，则需掀下热继电器的“复位”按钮，方能继续工作。
注 3.柜内刀开关不能带负荷操作，仅作检修时接通和切断电源之用。
注 4.在起动时，操作人员应认真监视控制箱起动结束后是否进入运转状态，（绿灯亮），以免起动时间超过15S的规定引起自耦变压器和电机的损坏。
图6图7 图8自耦变压器正常工作条件1.海拔高度不超过2000米；2.周围介质温度不高于+40℃，不低于-30℃。
3.空气相对湿度不大于85%。
4.在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体的导电尘埃。
型号及其含义KW）结构特点本系列自耦变压器系短时工作制，不适宜在长时间及频繁操作下使用。
1.本系列产品具有65%（60%）和80%两组起动电压比抽头，若需要较小起动转矩时可选用65%（60%）抽头，较大转矩时可选用80%抽头。
本变压器可装配在JJ01、JJ1系列自耦减压起动箱、柜中作为主要配件。
所有级别的各种工作制的自耦变压器的起动时间均不得超过15S，每小时的起动周期次数应按时间均匀分配。
2.自耦变压器允许从冷态连续起动两次，时间间隔为30S。
3.当自耦变压器两次快速接连起动后，应使自耦变压器冷却到周围空气温度才允许再次起动。
技术参数本系列自耦变压器的主要技术参数如表中规定：HH3、HH4系列负荷开关用途HH3系列负荷开关使用条件：1.适用于交流频率50HZ；2.额定电压380V；3.额定工作电流至200A的电路中；4.海拔高度不超过2000米；5.周围环境温度不高于+40℃及不低于-25℃；6.空气相对温度不大于85%（20±5℃时）；7.无爆炸危险和腐蚀气体的场合。
负荷车工关熔断器额定电流和熔体规格，见表：CDS36系列电磁起动器用途与适用范围CDS36系列电磁起动器（以下简称起动器），主要用于控制交流50HZ（或60HZ），额定电压至380V，电流至150A的三相鼠笼式感应电动机的直接起动、停止和正反运转，并可对电动机进行过载保护和断相保护。
CDS36系列电磁起动器符合IEC60947-4-1和GB14048.4标准。
正常工作条件和安装条件1.周围空气温度-5℃—+40℃。
24小时内平均温度不超过+35℃；2.海拔高度不超过2000米；3.安装面与垂直面的倾斜度不大于5°。
型号及含义企业专用代号（中国.西集团）不可逆；N-可逆起动器电磁起动器L-带按钮参数和技术性能1.起动器按额定控制功率分为：4KW、10KW、20KW、30KW、50KW、75KW。
2.线圈额定控制电压U S为：交流50HZ（或60HZ），36V、110V、127V、220V、380V。
3.动作条件吸合电压为85%—100%U S；释放电压为20%—75%U S。
安装使用接好主电路进线和出线，连接导线必须采用单芯聚氯乙烯（PVC）绝缘铜线，CDS36-6-7的连接导线必须带予制端头，导线载面应符合起动器整定电流范围见3表：订货须知1.完整的起动器型号、名称、规格特征（铁外壳，带不带接钮，可逆不可逆，表示方法见型号含义）。
2.接触器线圈额定电压（电源电压）、频率。
3.热继电器的热元件整定电流范围（电动机额定工作电流）。
起动器可以配装的不同整定电流范围热元件的热继电器见表3。
如不指明，均配装最大控制功率热元件的热继电器。
4.如要用手动复位，则须指明，否则起动器出厂时均调整为自动复位。
