产品概述选型指南XJ01系列自耦减压起动箱适用于交流50Hz，额定工作电压380V，容量400kW及以下三相鼠笼型感应式电动机作不频繁降压起动用。
广泛应用于冶金、石油、化工、矿山、建筑及环保等所有工业领域的电机传动设备。
产品结构简单、经济实用、操作简便、并具有过载保护功能。
产品符合:GB/T 14048.4标准。
□ 本系列起动箱需在室内使用：□ 海拔：海拔高度不超过2000米；□ 周围环境温度：-5℃+40℃，24小时内平均温度不超过+35℃；□ 湿度：空气相对湿度在最高温度：+40℃时，不超过50%，在较低温下允许有较高的相对 湿度，最湿月平均最低温度不超过+20℃，该月的平均最大相对湿度不超过90%，并考虑 到因温度变化发生在产品表面上的凝露；□ 污染等级：3级；□ 安装面与水平面的倾斜度不超过5℃；□ 安装环境：应安装在无显著振动和冲击的地方，且无足以腐蚀金属和破坏绝缘的气体及导 电尘埃的地方。
正常工作条件和安装条件结构和工作原理产品结构本产品为箱式防护结构，由自耦变压器、交流接触器、热继电器、时间继电器等元件组成。
对75kW及以下的产品采用自动控制方式；90kW及以上的产品采用手动和自动两种控制方式，用转换开关进行切换。
时间继电器可根据负载自由调节起动时间（范围：1s~15s），自耦变压器线圈备有为额定电压的80%和65%两组抽头，出厂时接在65%抽头上（可根据负载需要改接在80%的抽头上）。
注：超出规定起动时间的，产品需与厂商联系订做。
工作原理本产品是利用自耦变压器减压原理，减少电动机起动时的电流对输配电网的冲击和机械设备的磨损。
其控制原理见图1、图2262L1L2L3～380V QN~380V 263主要技术数据表1图3 14kW~75kW表2外形和安装尺寸264图4 90kW~300kW图5 225kW~300kW控制电动机功率；额定工作电压；所带负载性质；数量。
例如：订购XJ01-75kW 自耦减压起动箱,控制(75kW 交流380V 水泵)1台。
鞍山市XX自动化公司企业标准电控柜低压电器安装规程编制：审核：会签：批准：鞍山市XX自动化公司二○一三年X月X日发布二○一三年X月X日实施第一部分电控柜电器设备安装规程前言为了规范本公司低压柜电器设备安装行为，加强低压柜电器设备安装工作的管理，特制定本规程。
本规程自颁布之日起在XX公司成套厂内施行。
本规程亦可供设计人员参考。
本规程施行一年后修订。
本规程由XX公司电气公司提出。
本规程由XX公司李绍光撰稿。
本规程经XX公司XXX审核。
本规程由XX公司XX批准。
1.范围本规程规定了电气柜低压电器设备（以下简称电器件）安装规程。
本规程适用于下述电气柜：●低压配电柜●MCC柜●变频柜、软启动柜和直流调速柜●PLC柜●高压柜的二次部分●操作台和操作箱2.引用标准GB50254-96 电气装置安装工程低压电器施工及验收规范GB2682-1981电工成套装置中的指示灯和按钮颜色GB5280-2002自攻螺钉用螺纹GB50171-2012盘柜及二次回路接线及验收GB7251.1-2005型式试验和部分型式试验3.术语3.1盘柜盘柜一般指各类配电盘、保护盘、控制盘、屏、台、箱和成套柜。
3.2一次设备和二次设备一次设备（也称主设备）是构成电力系统的主体，它是直接生产、输送和分配电能的设备，包括发电机、电力变压器、隔离开关、断路器的主触头部分、接触器的主触头部分等。
二次设备是对一次设备进行控制、调节、保护和监测的设备，它包括控制器具、继电保护和自动装置、互感器、测量仪表、信号器具、断路器的控制电路和接触器的线圈等。
连接二次设备的线路称为二次回路。
3.3变频器进线电抗器变频器进线电抗器是安装在交流电源和变频器之间的一个电感性元件，其主要作用：● 限制变流器换相时电网侧的电压降；● 抑制变频器整流过程中产生的高频谐波；● 限制电网电压的跳跃；● 减小电网系统操作时所产生的电流冲击；3.4变频器输出电抗器变频器进线电抗器是安装在变频器和电机之间的一个电感性元件，其主要作用来滤波，可以使得输出波形更平滑，同时可以有效抑制变频器的IGBT开关时产生的瞬间高电压和高次谐波，减少此电压对电缆绝缘、电机和附近的无线电、电子设备不良影响。

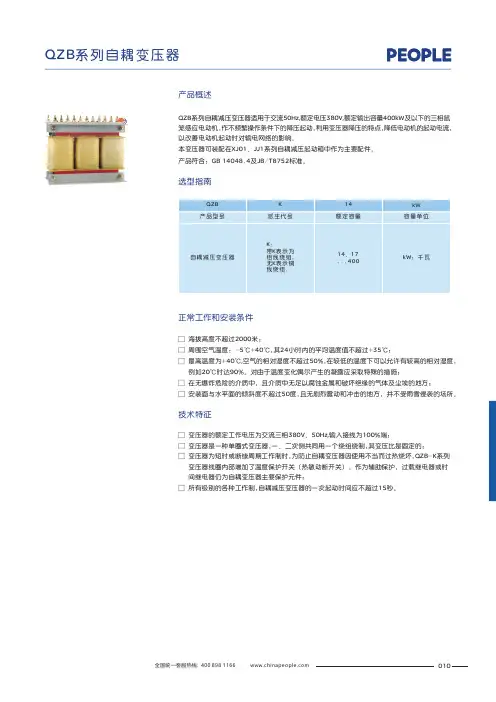

产品概述选型指南QZB系列自耦减压变压器适用于交流50Hz,额定电压380V,额定输出容量400kW及以下的三相鼠笼感应电动机,作不频繁操作条件下的降压起动,利用变压器降压的特点,降低电动机的起动电流,以改善电动机起动时对输电网络的影响。
本变压器可装配在XJ01、JJ1系列自耦减压起动箱中作为主要配件。
产品符合：GB 14048.4及JB/T8752标准。
正常工作和安装条件技术特征□ 海拔高度不超过2000米；□ 周围空气温度：-5℃+40℃,其24小时内的平均温度值不超过+35℃;□ 最高温度为+40℃,空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度， 例如20℃时达90%。
对由于温度变化偶尔产生的凝露应采取特殊的措施；□ 在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体及尘埃的地方；□ 安装面与水平面的倾斜度不超过50度,且无剧烈震动和冲击的地方，并不受雨雪侵袭的场所。
□□ 变压器是一种单圈式变压器,一、二次侧共同用一个绕组绕制,其变压比是固定的;□ 变压器为短时或断续周期工作制时,为防止自耦变压器因使用不当而过热烧坏,QZB-K系列变压器线圈内部增加了温度保护开关（热敏动断开关），作为辅助保护，过载继电器或时间继电器仍为自耦变压器主要保护元件;□ 所有级别的各种工作制,自耦减压变压器的一次起动时间应不超过15秒。
变压器的额定工作电压为交流三相380V、50Hz,输入接线为100%端;010外形及安装尺寸订货须知订货之前，应了解所配电动机的功率及负载类型，并选用容量稍大于电动机功率的自耦变压器。
订货时请注明下列各项：所订产品型号、规格及数量；产品额定工作电压。
注：如用户有特殊要求，订货时可协商确定。
011。
产品概述
选型指南

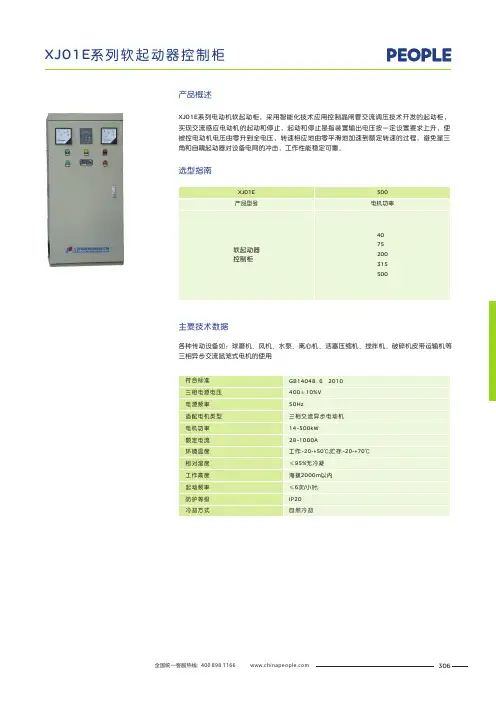

XJ01E系列电动机软起动柜，采用智能化技术应用控制晶闸管交流调压技术开发的起动柜，实现交流感应电动机的起动和停止，起动和停止是指装置输出电压按一定设置要求上升，使被控电动机电压由零升到全电压，转速相应地由零平滑地加速到额定转速的过程，避免星三角和自耦起动器对设备电网的冲击，工作性能稳定可靠。
