铁路信号基础6

一、联锁 1、联锁的概念信号、道岔、进路这三者之间相互制约的关系。 2、联锁道岔是指在车站联锁区范围内参加联锁的道岔。 （1）、道岔定反位 定位：道岔经常开通的位置 反位：排列进路时临时改变的位置
确定原则： A、单线车站正线的进站道岔为车站两端向不同线路开通位置为定位， 由左侧行车制决定。 B、双线车站正线上的进站道岔，为向各该正线开通的位置为定位。 C、所有区间及站内正线上的其它道岔，除引向安全线及避难线外， 均以向该正线开通的位置为定位。 D、引向安全线、避难线的道岔，以该安全线、避难线开通的位置为 定位。 E、侧线上的道岔除引向安全、避难线外，为向列车开通的为或靠近 站舍的进路开通的位置。 （2）、联动道岔 排列进路时，几组道岔要求定位则都要定位，要反位时，则都要求 在反位。 双动道岔--------1/3 复式交分道岔------2/4/6-----2/6；8/（10）
2、分类 （1）电锁器联锁（几乎已经淘汰，不再使用） （2）电气集中：用电气的方法集中控制或监督全站的道岔、进路和 信号机，并且实现他们之间的联锁关系。实现了站内行车指挥的自动控制。 （3）、继电式电气集中联锁：6502电气集中 A、主要技术特征：采用组合式电路，即按道岔、信号机和轨道电电 器组合。将各种组合按站场形状平装起来。 B、设备的组成 室内和室外 室内：控制台、区段人工解锁按钮盘、继电器组合、电源屏、分线盘 室外：信号机、转辙机、轨道电路、电缆线路
第六章 信号控制设备概述
第一节 联锁设备

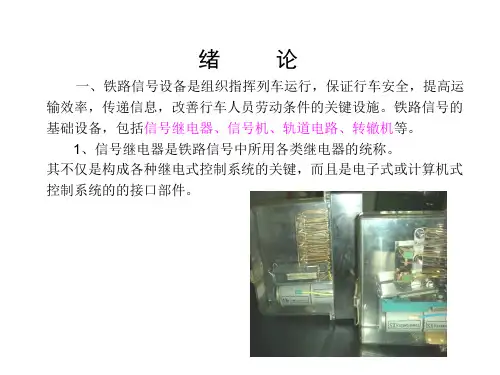

铁路信号设备是组织指挥列车运行，保证行车安全，提高运输效 率，传递信息；改善行车人员劳动条件的关键设施，是铁路主要技术 装备之一。铁路信号系统大体上可以分为车站联锁设备、区间闭塞设 备、机车信号、列车运行控制设备、调度监督和调度集中设备、驼峰 调车和道口信号设备。
第二节 闭塞设备
闭塞设备是保证区间行车安全、提高运输效率的区间信号设备。我 国目前主要使用的是半自动闭塞和自动闭塞，前者运用于单线铁路，后 住用于双线铁路。
一、闭塞 区间是指两个车站之间的铁路线，车站之间为站间区间，车站与线 路所之间为所间区间。可以分为单线区间、双线区间等。 按照一定的方法组织列车在区间的运行称为闭塞。 行车闭塞制式大致经历了：电报或电话-------半自动----自动闭塞 的发展过程。
（4）、敌对进路 同时行车会危及行车安全的任意两条进路，有以下几种情况： A、同一到发线上对向的列车进路与列车进路。 B、同一到发线上对向的列车进路与调车进路。 C、同一咽喉区内对向重叠的列车进路或调车进路。 D、同一咽喉区内对向重叠或顺向重叠的列车进路与调车进路。 E、进站信号机外方制动距离内接车方向有超过6‰下坡道时，而在 该下坡道方向的终端未设线路隔开设备时，该下坡道方向的接车进路与另 一端咽喉的接车进路、非同一到发线的发车进路，以及对方咽喉的调车进 路。 F、防护进路的信号机设在侵限绝缘处禁止同时开通的进路。 注意：同一到发线对向的调车进路允许。股道、无岔区段有车占用 时允许向其排列调车进路，但不许两端同时向无岔区段办理调车作业。敌 对进路必须相互照查，不能同时建立。
三、自动闭塞 1、基本概念 根据列车运行以及有关闭塞分区状态，自动变换通过信号机的显示而 司机凭西那好行车的闭塞方式。 采用自动闭塞的区段，将站间区间划分为若干个小区间，叫闭塞分区。 在每一个闭塞分区的入口处（始端）装设通过信号机。在整个区段，各闭 塞分区都装有轨道电路（或计轴器）。通过轨道电路将列车运行和通过信 号机的显示联系起来，根据列车运行自动变换信号机的显示，在列车运行 过程中自动完成闭塞的作用。 2、优点： （1）、提高了区间的通过能力 （2）、简化了办理接发列车的程序，既提高了通过能力，又减轻了 车站值班员的劳动强度 （3）、确保了列车在区间的行车安全
第三节 机车信号及列车运行超速防护
机车信号和列车超速防护系统都属于列车运行的控制系统。列车运行 控制系统是自动控制列车运行的设备，用来保证行车的安全，并以最佳的 运行速度驾驶列车。随着列车速度和行车密度的提高，对列车运行的安全 要求越来越高，列车运行控制系统也将得到迅速的发展。
一、机车信号 1、机车信号及作用 设在机车驾驶室内自动反映运行条件，指示司机运行条件的信号显示 制度。为实现机车信号而装设的整套技术设备称为机车信号设备。 能够较好的避免自然条件的干扰，提高司机接受信号的可靠性。 机车信号已经开始从辅助信号转为主体信号，如在双线双向自动闭塞 区段，反方向不设信号机，以机车信号作为主体信号。另外，在160km/h 及其以上的时速时，必须以机车信号作为主导。
C、基本工作原理 动作层次：选择进路----锁闭进路----开放信号----解锁进路 包括：网状电路、局部电路
计算机联锁系统框图
3、计算机联锁 （1）技术特征： A、利用微型计算机对车站值班人员的操作命令和现场监控设备的表 示信息运算后，完成对信号机、道岔、进路的联锁和控制，全部联锁关 系由计算机及其程序完成。 B、采用串行通信，节省干线电缆 C、用屏幕代替表示盘，缩小体积，方便使用。 D、采用积木式模块化硬件和软件设计，便于现场变更。 （2）优点： A、进一步提高了安全性、可靠性。 B、增加和完善了联锁功能 C、方便设计 D、省工省料，降低了造价
（1）、列车进路 列车接车进路：列车进入车站（场）所经过的进路。始于进站信号机 （或接车进站信号机），终于另一咽喉的出站信号机（进路信号机）如： 下1接车---X---X1 列车发车进路：列车经由车站或车场驶出所经过的径路；起于出站信 号机，止于发车口。如：下行1道发车：X1---站标 通过进路：列车经正线不停车通过车站（车场）的进路。包括了下行 接车和下行发车进路。 （2）、调车进路 短调车进路：从起始调车信号机开始，到次架阻挡信号机止的一个单 元调车进路。如：D3---D9 长调车进路：由两个或两个以上的单元调车进路组成。如；D3---1G， 包括了三个调车单元进路 长短不是指进路长度的长短，而是指调车进路中，阻挡信号机是一架 还是几架。
2、接近式和连续式机车信号 连续式机车信号----能在整条线路上连续不断的反映线路状态和运行条
件，用于自动闭塞区段 接近式机车信号-----在车站的接近区段和站内连续反映地面信号显示，
用于半自动闭塞区段。 3、通用机车信号 解决了机车长交路、自动闭塞多制式的要求，而且也做到了信息的采集、
识别的自动化，大大的提高了可靠性。 二、列车运行超速防护 1、列车自动控制系统以及类型 ATC-----列车运行自动控制系统包括： ATS-----列车监控系统。 ATP-----列车运行超速防护，对列车运行速度进行分级或连续监控。 ATO-----列车自动运行，除超速防护外，还能够完成列车自动启动、自
动调速以及定位停车、车门控制等功能。
2、列车运行超速防护 我国铁路提速之后，列车制动距离增加，信号显示距离不足，所以发 展该系统。 按地面信息传输方式： 点式：在特定地点安装应答器，车上装查询器，通过查询----应答方 式传输信息 连续式：通过轨道电路、轨间电缆和无线等方式传输信息。轨道电路 更普遍。 列车制动模式分为： 分级制动：按闭塞分区制动，又分阶梯型、曲线型 一级制动：按目标距离制动。列车控制技术的发展方向。
3、单向自动闭塞和双向自动闭塞 单线双向自动闭塞 双线单向自动闭塞 双线双向自动闭塞 4、三显示和四显示自动闭塞 （1）三显示：黄、绿、红，表示前方两个闭塞分区的空闲，但随着 列车速度和密度的不断提高，在一些繁忙的客货混运区段，各种列车运行 的速度和制动距离相差很大。因此发展了 （2）四显示：黄、绿、红、绿黄，能够预告运行前方三个闭塞分区 的状态。具有速度含义。规定运行速度在120km/h的区段必须采用四显示。
（3）、设备的组成 监控机：完成值班员操作命令处理和现场信息图象处理以及语音报 警功能。 联锁机：完成现场信息采集，将采集信息与值班员的操作命令进行 联锁运算，对现场设备发出控制命令。 执行表示机输入输出接口：完成联锁机的输入输出扩展。信息的采 集和控制命令的输出。 维修机：记忆功能。 （4）系统功能 单钩溜放、连续溜放，平面溜放调车作业的需要。
（3）防护道岔和带动道岔 防护道岔：为防止侧面冲突，有时需要将不在所排进路上的道岔处 于防护的位置，并予以锁闭。 带动道岔：为了满足平行作业的需要，排列进路时将某些不在进路 上的道岔带动至规定的位置，并对其进行锁闭。 对于防护道岔必须进行联锁条件的检查，防护道岔不在防护的位置， 进路就不能建立。而对于带动道岔则无须进行联锁检查，能带动到规定的 位置就带动，不能带动到规定的位置（若还被锁闭），其不影响进路的建 立，它不涉及安全，只是影响效率。 3、进路 列车或车列在站内由一点运行至另一点的全部路径。包括：列车进 路、调车进路。进路中包括有若干个轨道电路区段。
2、设备的组成 64D继电式半自动闭塞设备包括半自动闭塞机、轨道电路、操纵和表 示设备、闭塞电源、闭塞外线等。此外，还包括了车站的进、出站信号 机。 半自动闭塞轨道电路的作用： （1）、监督列车的出发，使发车站闭塞机闭塞 （2）、监督列车的到达，然后由车站的值班员办理到达复原。 （3）、它具有设备简单、动作稳定、使用方便、维修容易、投资少， 安装快的优点 （4）、主要缺点是区间没有检查空闲的设备，在区间遗留车辆或车 辆溜迤的情况下，极易发生事故。
三、联锁图表 1、信号平面布置图 （1）、线路布置和编号 （2）、道岔、信号机、轨道电路区段、信号表示器编号及符号 （3）、运行的方向 （4）、信号楼中心公里标，道岔、信号机距信号楼的距离 （5）、进站信号机外方下坡道的换算坡度数 2、联锁表 A方向栏； B进路号码栏； C进路栏 ；D排列进路按下按钮栏； E确定运行方向道岔栏； F信号机栏； G道岔栏：（3）［（3）］ ｛（3）｝反位、防护到反位、带动到反位； H敌对进路栏：本咽喉的； I轨道电路栏：侵限绝缘处的带条件检查； J迎面进路栏：同一到发线上 的股道号。
（3）、基本进路和变通进路 站内由一点向另一点运行有几条径路时，规定常用的一条路径为基 本进路。一般是两点之间最近的 、对其他进路作业影响最小的进路。 基本进路以外的其余进路为变通进路。 如：下行3道接车有3条；23/25反位，其余定位为基本进路。 设计变通进路的目的是为了提高作业效率，增加列车或调车车列运 行的灵活性。当正常的行车线路上的道岔故障、轨道电路被占用或故障 等原因不能开通基本进路时，可以开变通进路，使列车或调车迂回前进 而不受阻。
