铁路信号运营基础 铁路线路

《铁路信号运营基础》第一章铁路和铁路信号的作用主要内容：本章主要讲述了铁路的组成和作用以及铁路信号的地位和作用。

学习要求：了解铁路及铁路信号的作用。

思考题和作业：1、简述影响铁路运输安全的因素有哪些？2、简述铁路信号在铁路运输中的地位和作用。

第二章铁路线路主要内容：本章首先介绍了轨道的组成，铁路线路平、纵断面及其与铁路信号的关系，坡道附加阻力的计算，铁路限界。

重点：线路平、纵断面与铁路信号的关系。

难点：线路曲线对列车运行的影响。

学习要求：理解轨道的组成、线路平纵断面的表示方法、铁路限界；掌握线路曲线对列车运行的影响、线路平纵断面与信号的关系。

学习要点：一、线路平面与信号的关系为了便于司机瞭望，信号机最好设在线路的直线线段上，因为曲线会影响信号及的显示距离，信号机的设置位置避不开小半径的曲线时，有必要在信号机机构内增设一块偏光玻璃，以扩大信号光束的散角。

二、线路纵断面与信号的关系在设置信号机时，信号机应避开设在比起动坡度还大的坡道上，如果必须设在坡道上时，必须在信号机上加装容许信号，对指定的货物列车，准许其在该信号机显示停车信号时不停车，用低速继续前进，但要求它随时都要做好停车准备，即遇到前方有障碍时及时停车。

禁止把信号机设在凹形有害坡度的坡道上，因为在此种地点停车后再起动时容易引起断钩事故。

思考题和作业：1、简述铁路线路的组成。

2、说明轨道的组成部分和它们的作用。

3、什么是线路的中心线、线路的平面和纵断面。

4、简述线路曲线对列车运行的影响。

5、什么是坡道的坡度？它对列车运行有什么影响？6、什么是限制坡度？它的大小对运营条件和工程条件有什么影响？7、简述线路曲线、坡度与铁路信号的关系。

8、什么是建筑接近限界和机车车辆限界？第三章列车运行及分界点主要内容：本章主要讲述了列车的分类、分界点的概念和分类。

学习要求：了解列车的分类、分界点的概念和分类学习要点：思考题和作业：1、列车编组计划中规定开行的列车种类有哪几种？2、什么叫分界点？有哪几种分界点？3、什么叫区间、区段？第四章列车牵引运动学基础主要内容：本章主要讲述了作用于列车上的各种力、列车制动力、合力曲线图的绘制及应用。

第一章铁路基本知识铁路由蒸汽牵引方式开始，发展到内燃牵引方式和电气牵引方式，构成铁路系统的主要组成部分有：线路、车辆、机车、车站和信号与通信设备。

第一节线路铁路线路是机车车辆和列车运行的基础。

它直接承受机车车辆轮对传来的压力，为了保证列车能按规定的最高速度安全、平稳和不间断的运行，是铁路运输部门能够质量良好地完成客货运输任务，铁路线路必须经常保持完好状态。

铁路线路是由路基、桥隧建筑物和轨道组成的一个整体工程结构。

一、路基铁路路基是为了满足轨道铺设和运营条件而修建的土木构筑物。

路基必须保证轨顶设计标高，并与桥梁隧道连接组成完整贯穿的铁路线路。

在铁路线路工程中，路基常见的两种基本形式是路堤和路斩。

当铺设轨道的路基面高于天然地面时，路基以填筑方式构成，这种路基称为路堤，如图1-1〔a〕所示。

当铺设轨道的路基面低于天然地面时，路基以开挖方式构成，这种路基称为路斩，，如图1-1〔b〕所示。

此外，还有半路堤，半路斩或不填不挖路基，如图1-1〔c〕、〔d〕、〔e〕所示。

二、桥隧建筑物当铁路线路要通过江河、溪沟、谷地及山岭等天然障碍，或要跨越公路、铁路时，就需要修建桥隧建筑物，以便铁路线路得以继续向前延伸。

桥隧建筑物包括桥梁、涵洞、明遂、隧道等。

（一）桥梁桥梁主要由桥面、桥跨结构、墩台及基础三部分组成，如图1-2所示。

桥面是桥梁上铺设轨道的部分：桥墩结构是桥梁承受荷载、跨越障碍的部分；墩台是支撑桥墩结构的部分，包括桥墩和桥台，设于桥梁中部的支座称为桥墩，设于桥梁两端的支座叫做桥台。

桥墩与桥台的底部为墩台的基础。

两个相邻墩台之间的空间叫做桥孔。

每个桥孔在设计水位处的距离叫孔径。

从桥墩结构底部到设计水位的高度以及相邻两墩台之间的界限空间，叫桥下净空。

桥梁的孔径和桥下净空应能满足排泄洪水、泥石流、流水或船舶通航的要求。

每一桥跨两端支座间的距离，叫做跨度。

整个桥梁包括墩台在内的总长度，是桥梁的全长。

桥梁按建造材料分为钢桥、钢筋混凝土桥、石桥等：按桥梁长度分为小桥、中桥、大桥、特大桥等；按桥梁外形分为梁桥、拱桥、斜拉桥等。

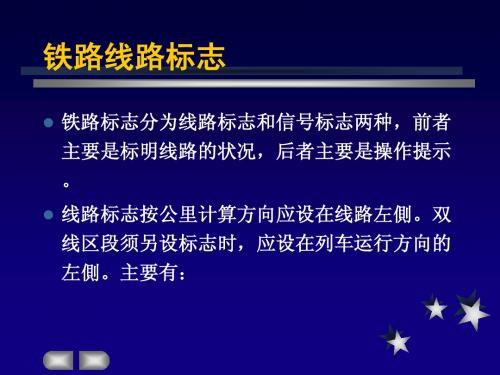

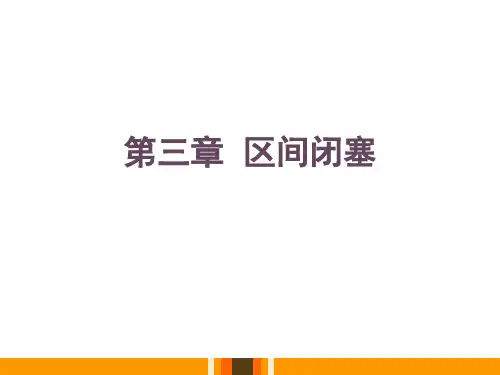

第三章区间闭塞第一节闭塞的基本概念一、相关概念1、区间的概念：为保证行车安全和铁路线路必要的通过能力，将铁路线路分成若干个长度不等的段落，每一段线路叫做一个区间。

（在同一个区间，同一时间只准许一列列车运行！）2、分界点的概念：相邻两个区间的分界称为分界点。

分界点是车站、线路所及自动闭塞区间的通过信号机的通称。

3、区间的分类：根据分界点的不同分为站间区间、所间区间、闭塞分区。

（1）站间区间：两端的分界点均为车站（2）所间区间：两端的分界点均为线路所或者线路所与车站间的区间。

（3）闭塞分区：通过信号机是自动闭塞区段上的分界点，或者一个通过信号机一个进站信号机/站界标。

4、区间与分界点的界限（1）区间与车站的界限单线：以进站信号机机柱中心线为界双线：进站信号机机柱或站界标的中心为界。

（2）区间与线路所或者通过信号机的界限以该区间通过信号机机柱的中心线为界。

5、闭塞的概念：用信号或者凭证，保证列车按照空间间隔法运行的技术方法。

6、列车由车站驶向区间运行的条件：（1）验证区间空闲（人工、轨道电路、计轴设备）（2）要有进入区间的凭证（出站信号机、通过信号机）（3）实行区间闭塞二、实行区间闭塞的基本方法：时间间隔法、空间间隔法1、时间防护（时间间隔法）指列车按照事先规定好的时间自车站发车，使两列列车之间间隔一定的运行时间。

（时间间隔法不可以保证列车运行安全）2、空间防护（空间间隔法）把铁路线路划分为若干线段，在每个线段内，只准许一个列车运行，使前行列车和追踪列车之间保持一定距离的行车方法，也就是把列车在空间上间隔开。

我国采用此种方法。

三、实现区间闭塞的制式/闭塞分类：（一）站间闭塞1、人工闭塞定义：采用电气路签或路牌、路票作为列车占用凭证，由接车站值班员检查区间是否空闲。

分类：电话闭塞、电报闭塞、路牌闭塞、路签闭塞电话闭塞（备用方法）：两站通过电话联系，列车凭路票行车。

电报闭塞：两站通过电报联系，设有专门的电报闭塞机，列车凭路票行车。

•第一章：铁路信号概述•第二章：铁路线路•第三章：区间闭塞-------区间列控•第四章：列车运行控制---区间列控•第六章：车站信号--------车站联锁•第八章：驼峰信号•第七章：行车调度指挥•第五章：列车运行图和区间通过能力@课后作业1、什么是铁路运输系统？有什么优势？铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

是陆地运输的主要方式，优点：–运量大，–成本低，–速度快，–安全可靠，–能全天候运输等2、铁路信号的作用是什么？广义铁路信号：铁路上用的信号、联锁、闭塞等设备的总称。

包括铁路信号设备和信号系统两个层次。

狭义铁路信号：铁路上用的“信号”设备。

包括信号机、信号表示器、机车信号等。

1、铁路信号设备是铁路运输的重要基础设备2、保证行车安全（首要）3、提高运输效率4、改善劳动条件3、故障——安全的含义是什么？铁路信号的安全性：功能安全+技术安全功能安全：系统在无故障地正常工作中有保证行车安全的性能。

技术安全：系统发生故障后其后果仍能导向安全行车。

铁路信号安全性对信号显示的要求：1、信号显示应能反映所防护线路的空闲状态2、信号显示应能反映危及行车安全的因素是否发生3、信号显示应能指示安全运行速度信号设备（系统）内部发生故障时，该设备能够导向安全侧。

即给出不危及行车安全的信号。

例如：轨道电路——占用区间——不能向区间发车信号机——降级或转移显示可靠性：在规定的时间内和规定的条件（环境）下完成规定功能的能力。

@课后作业1、说明有砟轨道线路的组成部分及其作用。

^线路：机车车辆走行的通路。

铁路线路是机车车辆和列车运行的基础铁路线路的组成：路基、桥隧建筑物、轨道铁路线路分类：有砟轨道线路，无砟轨道线路**有砟轨道线路组成：轨道、下部建筑轨道组成：钢轨、轨枕、道床、道岔、连接零件、防爬设备等下部建筑组成：路基、桥梁、隧道、涵洞等!!钢轨作用：承受车轮传来的力，传给轨枕;引导列车运行方向。
