铁路信号运营基础

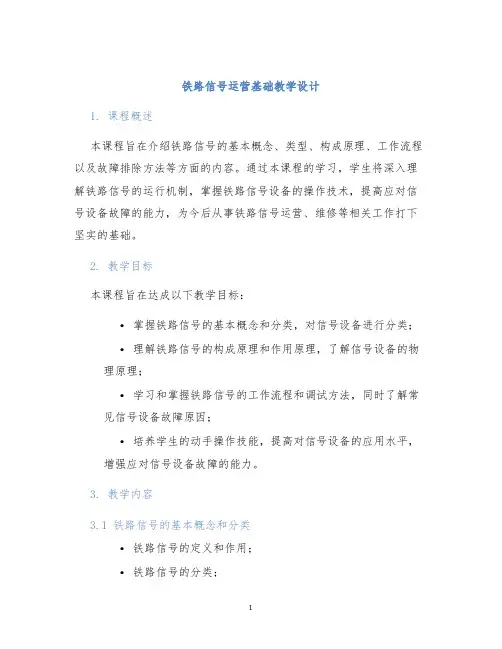

铁路信号运营基础教学设计1. 课程概述本课程旨在介绍铁路信号的基本概念、类型、构成原理、工作流程以及故障排除方法等方面的内容。

通过本课程的学习，学生将深入理解铁路信号的运行机制，掌握铁路信号设备的操作技术，提高应对信号设备故障的能力，为今后从事铁路信号运营、维修等相关工作打下坚实的基础。

2. 教学目标本课程旨在达成以下教学目标：•掌握铁路信号的基本概念和分类，对信号设备进行分类；•理解铁路信号的构成原理和作用原理，了解信号设备的物理原理；•学习和掌握铁路信号的工作流程和调试方法，同时了解常见信号设备故障原因；•培养学生的动手操作技能，提高对信号设备的应用水平，增强应对信号设备故障的能力。

3. 教学内容3.1 铁路信号的基本概念和分类•铁路信号的定义和作用；•铁路信号的分类；•铁路信号设备的功能介绍。

3.2 铁路信号的构成原理和作用原理•铁路信号设备的组成和构成要素；•铁路信号的作用流程和信号机构；•铁路信号的信号灯色及含义。

3.3 铁路信号的工作流程和调试方法•铁路信号设备的工作流程；•铁路信号设备的调试方法和注意事项；•铁路信号设备的常见故障原因及处理方法。

3.4 铁路信号的操作技能和应用水平提高•铁路信号设备的动手操作；•铁路信号设备的应用技巧；•铁路信号设备故障的排除方法。

4. 教学方法本课程主要采用讲授、操作演示、案例分析和课堂讨论等多种教学方法。

其中，讲授是主要教学方法，操作演示是重要补充，案例分析和课堂讨论是帮助学生深入理解和应用教学内容的有力手段。

教学内容注重与实际工作相结合，讲授中加入部分视讯、录像实例，尽可能为学生提供直观、生动、丰富的教学资源。

5. 教材和参考书目5.1 教材•《铁路信号设备运行与维护》（中国铁道出版社），杨世春、刘铁男、刘振民等著。

5.2 参考书目•《铁路信号技术基础》（人民交通出版社），姚林、郝世民、朱洋等著。

•《铁路信号设备技术手册》（铁道出版社），徐明辉、郑德二等编。

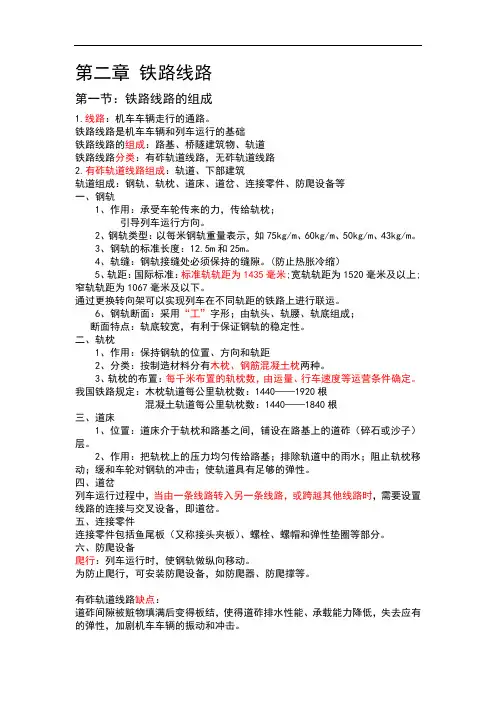

第二章铁路线路第一节：铁路线路的组成1.线路：机车车辆走行的通路。

铁路线路是机车车辆和列车运行的基础铁路线路的组成：路基、桥隧建筑物、轨道铁路线路分类：有砟轨道线路，无砟轨道线路2.有砟轨道线路组成：轨道、下部建筑轨道组成：钢轨、轨枕、道床、道岔、连接零件、防爬设备等一、钢轨1、作用：承受车轮传来的力，传给轨枕；引导列车运行方向。

2、钢轨类型：以每米钢轨重量表示，如75kg/m、60kg/m、50kg/m、43kg/m。

3、钢轨的标准长度：12.5m和25m。

4、轨缝：钢轨接缝处必须保持的缝隙。

(防止热胀冷缩）5、轨距：国际标准：标准轨轨距为1435毫米;宽轨轨距为1520毫米及以上; 窄轨轨距为1067毫米及以下。

通过更换转向架可以实现列车在不同轨距的铁路上进行联运。

6、钢轨断面：采用“工”字形；由轨头、轨腰、轨底组成；断面特点：轨底较宽，有利于保证钢轨的稳定性。

二、轨枕1、作用：保持钢轨的位置、方向和轨距2、分类：按制造材料分有木枕、钢筋混凝土枕两种。

3、轨枕的布置：每千米布置的轨枕数，由运量、行车速度等运营条件确定。

我国铁路规定：木枕轨道每公里轨枕数：1440——1920根混凝土轨道每公里轨枕数：1440——1840根三、道床1、位置：道床介于轨枕和路基之间，铺设在路基上的道砟（碎石或沙子）层。

2、作用：把轨枕上的压力均匀传给路基；排除轨道中的雨水；阻止轨枕移动；缓和车轮对钢轨的冲击；使轨道具有足够的弹性。

四、道岔列车运行过程中，当由一条线路转入另一条线路，或跨越其他线路时，需要设置线路的连接与交叉设备，即道岔。

五、连接零件连接零件包括鱼尾板（又称接头夹板）、螺栓、螺帽和弹性垫圈等部分。

六、防爬设备爬行：列车运行时，使钢轨做纵向移动。

为防止爬行，可安装防爬设备，如防爬器、防爬撑等。

有砟轨道线路缺点：道砟间隙被赃物填满后变得板结，使得道砟排水性能、承载能力降低，失去应有的弹性，加剧机车车辆的振动和冲击。

铁路信号运营基础课程设计铁路信号系统是保证铁路运营安全和高效的关键部分。

由于信号系统的复杂性和技术敏感程度，对信号系统操作员的技能要求非常高。

因此，铁路信号运营基础课程设计非常重要，对培训合格的信号系统操作员有着重要的作用。

课程目标本课程旨在使学员熟悉铁路信号系统的操作与维护，掌握信号系统的基础理论知识，使其能够胜任信号系统操作员岗位的相关工作。

同时，本课程还将帮助学员了解铁路信号系统的历史和现状，培养学员对铁路运输业的认识和感悟。

课程内容本课程共分为四个模块，每个模块包含如下内容：模块一：信号系统基础知识本模块主要介绍信号系统的基本类型、功能和组成。

包括信号机、区间信号系统、车站信号系统等的定义、分类、功能和构成要素等方面内容。

模块二：信号系统操作技能本模块主要介绍信号系统的操作方法和操作流程。

包括信号机的操作、区间信号系统的操作和故障处理等方面。

模块三：信号系统维护知识本模块主要介绍信号系统的维护保养。

包括信号机的维护、线路维护、保护信号系统的现场安全措施等方面。

模块四：信号系统实操训练本模块主要是对前三个模块的实操训练，包括信号系统在实际场景中的操作和故障处理等。

教学方法本课程采用理论与实践相结合的方式。

教师将讲解信号系统的基础理论知识，并通过讲授案例和实际操作进行实践训练，使学员能够更好地理解和掌握信号系统的操作和维护方法。

考核评价本课程除了实操考核外，还将通过理论考试和日常课堂表现进行考核评价。

经过考核评价后，学员将获得相应的证书。

结语铁路信号运营基础课程设计是非常重要的培训课程。

本课程将有助于学员大幅提升信号系统操作和维护的技能和水平，为铁路运输业的安全和高效提供有力的保障。

《铁路信号运营基础》第一章铁路和铁路信号的作用主要内容：本章主要讲述了铁路的组成和作用以及铁路信号的地位和作用。

学习要求：了解铁路及铁路信号的作用。

思考题和作业：1、简述影响铁路运输安全的因素有哪些？2、简述铁路信号在铁路运输中的地位和作用。

第二章铁路线路主要内容：本章首先介绍了轨道的组成，铁路线路平、纵断面及其与铁路信号的关系，坡道附加阻力的计算，铁路限界。

重点：线路平、纵断面与铁路信号的关系。

难点：线路曲线对列车运行的影响。

学习要求：理解轨道的组成、线路平纵断面的表示方法、铁路限界；掌握线路曲线对列车运行的影响、线路平纵断面与信号的关系。

学习要点：一、线路平面与信号的关系为了便于司机瞭望，信号机最好设在线路的直线线段上，因为曲线会影响信号及的显示距离，信号机的设置位置避不开小半径的曲线时，有必要在信号机机构内增设一块偏光玻璃，以扩大信号光束的散角。

二、线路纵断面与信号的关系在设置信号机时，信号机应避开设在比起动坡度还大的坡道上，如果必须设在坡道上时，必须在信号机上加装容许信号，对指定的货物列车，准许其在该信号机显示停车信号时不停车，用低速继续前进，但要求它随时都要做好停车准备，即遇到前方有障碍时及时停车。

禁止把信号机设在凹形有害坡度的坡道上，因为在此种地点停车后再起动时容易引起断钩事故。

思考题和作业：1、简述铁路线路的组成。

2、说明轨道的组成部分和它们的作用。

3、什么是线路的中心线、线路的平面和纵断面。

4、简述线路曲线对列车运行的影响。

5、什么是坡道的坡度？它对列车运行有什么影响？6、什么是限制坡度？它的大小对运营条件和工程条件有什么影响？7、简述线路曲线、坡度与铁路信号的关系。

8、什么是建筑接近限界和机车车辆限界？第三章列车运行及分界点主要内容：本章主要讲述了列车的分类、分界点的概念和分类。

学习要求：了解列车的分类、分界点的概念和分类学习要点：思考题和作业：1、列车编组计划中规定开行的列车种类有哪几种？2、什么叫分界点？有哪几种分界点？3、什么叫区间、区段？第四章列车牵引运动学基础主要内容：本章主要讲述了作用于列车上的各种力、列车制动力、合力曲线图的绘制及应用。

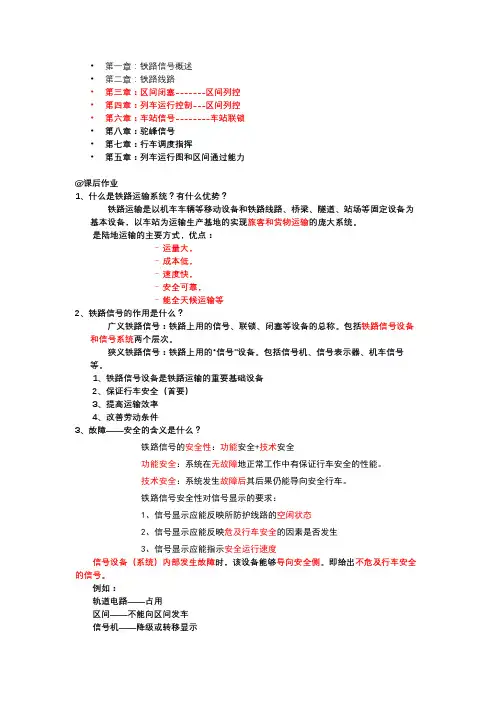

•第一章：铁路信号概述•第二章：铁路线路•第三章：区间闭塞-------区间列控•第四章：列车运行控制---区间列控•第六章：车站信号--------车站联锁•第八章：驼峰信号•第七章：行车调度指挥•第五章：列车运行图和区间通过能力@课后作业1、什么是铁路运输系统？有什么优势？铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

是陆地运输的主要方式，优点：–运量大，–成本低，–速度快，–安全可靠，–能全天候运输等2、铁路信号的作用是什么？广义铁路信号：铁路上用的信号、联锁、闭塞等设备的总称。

包括铁路信号设备和信号系统两个层次。

狭义铁路信号：铁路上用的“信号”设备。

包括信号机、信号表示器、机车信号等。

1、铁路信号设备是铁路运输的重要基础设备2、保证行车安全（首要）3、提高运输效率4、改善劳动条件3、故障——安全的含义是什么？铁路信号的安全性：功能安全+技术安全功能安全：系统在无故障地正常工作中有保证行车安全的性能。

技术安全：系统发生故障后其后果仍能导向安全行车。

铁路信号安全性对信号显示的要求：1、信号显示应能反映所防护线路的空闲状态2、信号显示应能反映危及行车安全的因素是否发生3、信号显示应能指示安全运行速度信号设备（系统）内部发生故障时，该设备能够导向安全侧。

即给出不危及行车安全的信号。

例如：轨道电路——占用区间——不能向区间发车信号机——降级或转移显示可靠性：在规定的时间内和规定的条件（环境）下完成规定功能的能力。

@课后作业1、说明有砟轨道线路的组成部分及其作用。

^线路：机车车辆走行的通路。

铁路线路是机车车辆和列车运行的基础铁路线路的组成：路基、桥隧建筑物、轨道铁路线路分类：有砟轨道线路，无砟轨道线路**有砟轨道线路组成：轨道、下部建筑轨道组成：钢轨、轨枕、道床、道岔、连接零件、防爬设备等下部建筑组成：路基、桥梁、隧道、涵洞等!!钢轨作用：承受车轮传来的力，传给轨枕;引导列车运行方向。

铁路信号运营基础培训铁路信号运营基础培训一、引言铁路信号运营是铁路交通中至关重要的一环，它负责确保列车在运行过程中的安全，并提供有效的通信、指挥与控制系统。

为了提高铁路工作人员的运行安全意识和技能水平，进行铁路信号运营基础培训是必不可少的。

二、培训内容1. 信号运营的基本知识信号运营的基本知识是培训的重点内容，包括信号的种类、作用和安装位置等。

培训人员需要了解不同信号的信号机构、表示意义及运行规程，熟悉信号机的结构和工作原理。

2. 信号系统的运行流程学习信号系统的运行流程是培训的重要环节，包括列车的运行模式、信号机的命令与运行规程等。

培训人员需要掌握列车在信号系统下的运行方式和相关的安全措施，以及在不同情况下的应对方法。

3. 信号故障处理与维护学习信号故障处理与维护是培训的关键环节，包括常见故障的诊断与排除、信号设备的维护与保养等。

培训人员需要熟悉常见故障的处理方法和维护措施，掌握信号系统的故障排查和修复技巧。

4. 信号系统的安全管理信号系统的安全管理是培训的重要内容，包括信号设备的巡视与检查、操作规程的执行与监督等。

培训人员需要了解信号系统的安全管理要求和相关法规，遵守操作规程，正确使用信号设备保障运行安全。

三、培训方法1. 理论学习培训过程中，应重点进行信号运营基础知识的讲解和学习，通过讲座、课堂教学、讲解PPT等方式传授理论知识，使培训人员对信号运营有更深入的理解。

2. 模拟操作为了让培训人员更好地掌握信号运营的实际操作技巧，可以设置模拟装置进行操作演练。

通过模拟操作，培训人员可以加强操作的熟练度和快速反应能力，提高信号运营的实践能力。

3. 实地实训在培训过程中，需要安排实地实训环节，让培训人员亲身参与实际的信号运营工作。

通过实地实训，培训人员可以更好地了解真实工作环境和实际操作流程，提高信号运营的实践能力。

四、培训效果评估培训结束后，应对培训人员进行评估，以确定培训效果。

评估方法可以通过理论考试、操作演练和实地考察等方式进行。

第一章铁路信号概述第一节：铁路运输1.铁路运输是陆地运输的主要方式。

优点：运量大，成本低，速度快，安全可靠，能全天候运输等众多优势。

2.铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

第二节：铁路信号的作用1.铁路信号的概念：分为广义铁路信号和狭义铁路信号广义铁路信号：铁路上用的信号、联锁、闭塞等设备的总称。

包括铁路信号设备和信号系统两个层次。

狭义铁路信号：铁路上用的“信号”设备。

包括信号机、信号表示器、机车信号等。

2.铁路信号的作用：铁路信号设备是铁路运输的重要基础设备1、保证行车安全（首要）2、提高运输效率3、改善劳动条件第三节：安全性和可靠性1.影响行车安全的因素有哪些？路外因素：自然灾害、人为祸害路内因素：设备失效、违章作业等2.铁路信号的安全性：功能安全+技术安全功能安全：系统在无故障地正常工作中有保证行车安全的性能。

技术安全：系统发生故障后其后果仍能导向安全行车。

铁路信号安全性对信号显示的要求：1、信号显示应能反映所防护线路的空闲状态2、信号显示应能反映危及行车安全的因素是否发生3、信号显示应能指示安全运行速度3.什么是故障—安全原则？信号设备（系统）内部发生故障时，该设备能够导向安全侧。

即给出不危及行车安全的信号。

例如：轨道电路——占用区间——不能向区间发车信号机——降级或转移显示可靠性：在规定的时间内和规定的条件（环境）下完成规定功能的能力。

第一章作业：1、什么是铁路运输系统？有什么优势？铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

优点：运量大，成本低，速度快，安全可靠，能全天候运输等众多优势。

2、铁路信号的作用是什么？1、保证行车安全（首要）2、提高运输效率3、改善劳动条件3、简述故障——安全的含义，并在铁路信号领域举例加以说明。
