铁路信号运营基础-第六章第一节

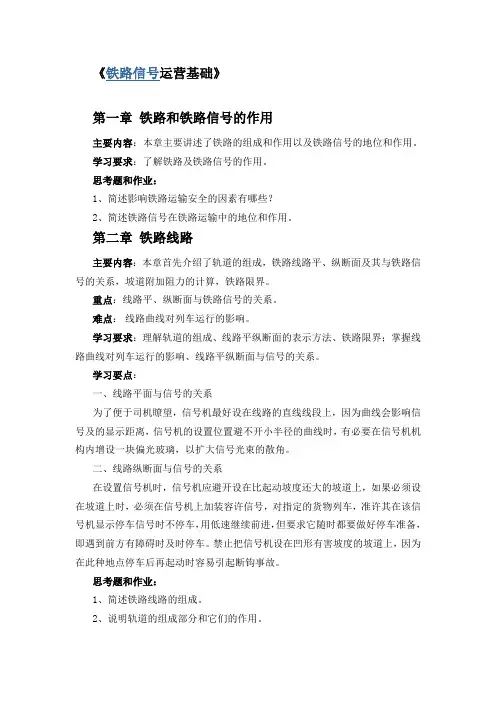

《铁路信号运营基础》第一章铁路和铁路信号的作用主要内容：本章主要讲述了铁路的组成和作用以及铁路信号的地位和作用。

学习要求：了解铁路及铁路信号的作用。

思考题和作业：1、简述影响铁路运输安全的因素有哪些？2、简述铁路信号在铁路运输中的地位和作用。

第二章铁路线路主要内容：本章首先介绍了轨道的组成，铁路线路平、纵断面及其与铁路信号的关系，坡道附加阻力的计算，铁路限界。

重点：线路平、纵断面与铁路信号的关系。

难点：线路曲线对列车运行的影响。

学习要求：理解轨道的组成、线路平纵断面的表示方法、铁路限界；掌握线路曲线对列车运行的影响、线路平纵断面与信号的关系。

学习要点：一、线路平面与信号的关系为了便于司机瞭望，信号机最好设在线路的直线线段上，因为曲线会影响信号及的显示距离，信号机的设置位置避不开小半径的曲线时，有必要在信号机机构内增设一块偏光玻璃，以扩大信号光束的散角。

二、线路纵断面与信号的关系在设置信号机时，信号机应避开设在比起动坡度还大的坡道上，如果必须设在坡道上时，必须在信号机上加装容许信号，对指定的货物列车，准许其在该信号机显示停车信号时不停车，用低速继续前进，但要求它随时都要做好停车准备，即遇到前方有障碍时及时停车。

禁止把信号机设在凹形有害坡度的坡道上，因为在此种地点停车后再起动时容易引起断钩事故。

思考题和作业：1、简述铁路线路的组成。

2、说明轨道的组成部分和它们的作用。

3、什么是线路的中心线、线路的平面和纵断面。

4、简述线路曲线对列车运行的影响。

5、什么是坡道的坡度？它对列车运行有什么影响？6、什么是限制坡度？它的大小对运营条件和工程条件有什么影响？7、简述线路曲线、坡度与铁路信号的关系。

8、什么是建筑接近限界和机车车辆限界？第三章列车运行及分界点主要内容：本章主要讲述了列车的分类、分界点的概念和分类。

学习要求：了解列车的分类、分界点的概念和分类学习要点：思考题和作业：1、列车编组计划中规定开行的列车种类有哪几种？2、什么叫分界点？有哪几种分界点？3、什么叫区间、区段？第四章列车牵引运动学基础主要内容：本章主要讲述了作用于列车上的各种力、列车制动力、合力曲线图的绘制及应用。

•第一章：铁路信号概述•第二章：铁路线路•第三章：区间闭塞-------区间列控•第四章：列车运行控制---区间列控•第六章：车站信号--------车站联锁•第八章：驼峰信号•第七章：行车调度指挥•第五章：列车运行图和区间通过能力@课后作业1、什么是铁路运输系统？有什么优势？铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

是陆地运输的主要方式，优点：–运量大，–成本低，–速度快，–安全可靠，–能全天候运输等2、铁路信号的作用是什么？广义铁路信号：铁路上用的信号、联锁、闭塞等设备的总称。

包括铁路信号设备和信号系统两个层次。

狭义铁路信号：铁路上用的“信号”设备。

包括信号机、信号表示器、机车信号等。

1、铁路信号设备是铁路运输的重要基础设备2、保证行车安全（首要）3、提高运输效率4、改善劳动条件3、故障——安全的含义是什么？铁路信号的安全性：功能安全+技术安全功能安全：系统在无故障地正常工作中有保证行车安全的性能。

技术安全：系统发生故障后其后果仍能导向安全行车。

铁路信号安全性对信号显示的要求：1、信号显示应能反映所防护线路的空闲状态2、信号显示应能反映危及行车安全的因素是否发生3、信号显示应能指示安全运行速度信号设备（系统）内部发生故障时，该设备能够导向安全侧。

即给出不危及行车安全的信号。

例如：轨道电路——占用区间——不能向区间发车信号机——降级或转移显示可靠性：在规定的时间内和规定的条件（环境）下完成规定功能的能力。

@课后作业1、说明有砟轨道线路的组成部分及其作用。

^线路：机车车辆走行的通路。

铁路线路是机车车辆和列车运行的基础铁路线路的组成：路基、桥隧建筑物、轨道铁路线路分类：有砟轨道线路，无砟轨道线路**有砟轨道线路组成：轨道、下部建筑轨道组成：钢轨、轨枕、道床、道岔、连接零件、防爬设备等下部建筑组成：路基、桥梁、隧道、涵洞等!!钢轨作用：承受车轮传来的力，传给轨枕;引导列车运行方向。

第一章铁路信号概述第一节：铁路运输1.铁路运输是陆地运输的主要方式。

优点：运量大，成本低，速度快，安全可靠，能全天候运输等众多优势。

2.铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

第二节：铁路信号的作用1.铁路信号的概念：分为广义铁路信号和狭义铁路信号广义铁路信号：铁路上用的信号、联锁、闭塞等设备的总称。

包括铁路信号设备和信号系统两个层次。

狭义铁路信号：铁路上用的“信号”设备。

包括信号机、信号表示器、机车信号等。

2.铁路信号的作用：铁路信号设备是铁路运输的重要基础设备1、保证行车安全（首要）2、提高运输效率3、改善劳动条件第三节：安全性和可靠性1.影响行车安全的因素有哪些？路外因素：自然灾害、人为祸害路内因素：设备失效、违章作业等2.铁路信号的安全性：功能安全+技术安全功能安全：系统在无故障地正常工作中有保证行车安全的性能。

技术安全：系统发生故障后其后果仍能导向安全行车。

铁路信号安全性对信号显示的要求：1、信号显示应能反映所防护线路的空闲状态2、信号显示应能反映危及行车安全的因素是否发生3、信号显示应能指示安全运行速度3.什么是故障—安全原则？信号设备（系统）内部发生故障时，该设备能够导向安全侧。

即给出不危及行车安全的信号。

例如：轨道电路——占用区间——不能向区间发车信号机——降级或转移显示可靠性：在规定的时间内和规定的条件（环境）下完成规定功能的能力。

第一章作业：1、什么是铁路运输系统？有什么优势？铁路运输是以机车车辆等移动设备和铁路线路、桥梁、隧道、站场等固定设备为基本设备，以车站为运输生产基地的实现旅客和货物运输的庞大系统。

优点：运量大，成本低，速度快，安全可靠，能全天候运输等众多优势。

2、铁路信号的作用是什么？1、保证行车安全（首要）2、提高运输效率3、改善劳动条件3、简述故障——安全的含义，并在铁路信号领域举例加以说明。
