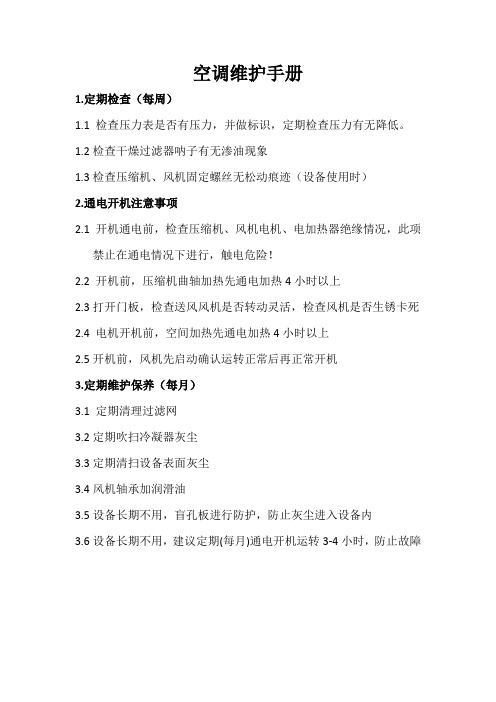

空调维护手册
1.定期检查（每周）
1.1检查压力表是否有压力，并做标识，定期检查压力有无降低。

1.2检查干燥过滤器呐子有无渗油现象
1.3检查压缩机、风机固定螺丝无松动痕迹（设备使用时）
2.通电开机注意事项
2.1 开机通电前，检查压缩机、风机电机、电加热器绝缘情况，此项
禁止在通电情况下进行，触电危险！
2.2 开机前，压缩机曲轴加热先通电加热4小时以上
2.3打开门板，检查送风风机是否转动灵活，检查风机是否生锈卡死2.4电机开机前，空间加热先通电加热4小时以上
2.5开机前，风机先启动确认运转正常后再正常开机
3.定期维护保养（每月）
3.1 定期清理过滤网
3.2定期吹扫冷凝器灰尘
3.3定期清扫设备表面灰尘
3.4风机轴承加润滑油
3.5设备长期不用，盲孔板进行防护，防止灰尘进入设备内
3.6设备长期不用，建议定期(每月)通电开机运转3-4小时，防止故障。

一、变频空调的控制原理及主要特点变频空调按总类可分为交流变频和直流变频,随着直流压缩机性价比的提高,市场销售的变频空调器主要以直流变频为主。

变频空调器与普通空调器(或称定速空调器的主要区别是前者压缩机的频率可以在一定范围内工作(比如直流双转子压缩机的工作频率为15Hz-150Hz,而定速空调机的工作频率固定(为50Hz,所以压缩机的转速、输出能力也固定。

而变频空调是一种使用变频压缩机和模糊或数字控制技术的空调器,能根据室内环境温度与室内设定温度值比较的信息,经IC芯片运算处理输出控制信号,在一定时间内控制压缩机的转速来决定冷媒循环量的大小,从而调节制冷或制热速度,达到节能、舒适和快速制冷制热效果,具有低噪音、低耗能等特点。

比如一个15平方米的房间,使用1P变频空调比1P定频式空调到达设定温度的速度快,而且接近或达到设定温度后,变频空调会自动低频运转,仅需很少的能量(比如200W左右调节温度细微损耗,以维持恒温状态,而且这时噪音非常低。

变频空调分两种:一是交流变频空调器,二是直流变频空调。

1.交流变频空调的工作原理是把工频交流电转换为直流电源,并把它送到功率模块(大功率晶体管开关组合;同时模块受微电脑送来的控制信号控制,逆变为输出频率可调的交流电源,使压缩机电机的转速随电源频率的变化作相应的变化,从而控制压缩机的排气量,调节制冷或制热量。

2.数字直流变频空调,首先:它采用的是高效数字直流变频压缩机,其独特优点在于它摒弃了普通变频空调压缩机原有的“交流电压-直流电压-交流电压-变转速方式交流电机”的循环工作方式,采用先进的“交流电压-直流电压-变转速方式数字电机”控制技术,减少电流在工作中转变次数,使电能转化效率大大提高;其次:它的风机要采用数字电机,数字电机是指采用数字脉冲信息控制的,转速是非常精确的电机,在电机反向转动和改变转速期间能够实现减速加速的完全控制以保证风机以最佳方式进行平稳安静地运转,同时避免了交流电机引起的交流噪音,大大地降低了运转噪音;第三:它采用数字处理的传感器,传感器是环境温度与空调温控系统对话的窗口,也就是说,环境温度稍有变化,传感器就会准确无误地将这种变化传达给芯片IC,使其控制压缩机与风机转速,进行调温,使室内温度始终处于一种近似恒温状态。

家电行业产品维修手册摘要：本手册旨在为家电行业的维修技术人员提供详细指导，以帮助他们高效地处理各种常见家电故障。

通过本手册的使用，技术人员将能够快速诊断和修复家电产品的故障，提高服务质量和客户满意度。

第一章：引言家电行业作为现代生活中不可或缺的一部分，随着科技的进步和人们对生活品质的追求，家电产品的种类和复杂度不断增加。

随之而来的是家电维修技术人员面临的挑战也日益增加。

本维修手册针对常见的家电产品，提供了一系列故障诊断和修复方法，帮助技术人员快速解决问题。

第二章：常见家电故障2.1 冰箱故障- 无法制冷或制冷效果差- 有异常噪音- 漏水问题2.2 洗衣机故障- 无法正常启动或关闭- 不洗或不甩干衣物- 异常噪音或振动过大2.3 空调故障- 无法制冷或制热- 不工作或自动关机- 有异味或漏水2.4 电视故障- 无法开机或关机- 无图像或图像不清晰- 无声音或声音失真第三章：故障诊断与修复方法3.1 冰箱故障诊断与修复- 检查压缩机与冷却系统- 清洁或更换冷凝器和蒸发器- 更换损坏的压缩机零件3.2 洗衣机故障诊断与修复- 检查电源和控制面板- 检查电机和传动系统- 检查水位开关和水阀3.3 空调故障诊断与修复- 检查电源和电路连接- 清洁或更换空气过滤器- 检查冷凝器和蒸发器的问题3.4 电视故障诊断与修复- 检查电源和信号线路- 清洁或更换显示屏或电子元件- 重置或升级软件系统第四章：维修注意事项4.1 安全操作- 维修时注意电源和电路的安全- 使用绝缘工具和个人防护装备- 遵循相关安全规定和标准4.2 环境保护- 安全处理故障家电的废弃物- 注意使用环保材料和清洁剂- 推广可再生能源和高效能源的使用4.3 服务态度和技巧- 积极主动地与客户沟通和解释维修情况- 耐心、细致地进行故障诊断和修复- 做好维修记录和服务报告，为客户提供参考和保修依据结论：本维修手册提供了家电行业维修技术人员在处理常见故障时的详细指导。

长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。

2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。

3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。

4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。

[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。

经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。

注：如把本机按键插座取下，频道自动翻转。

6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。

7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。

8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。

9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。

10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。

代负载时2秒钟烧行管。

11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。

12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。

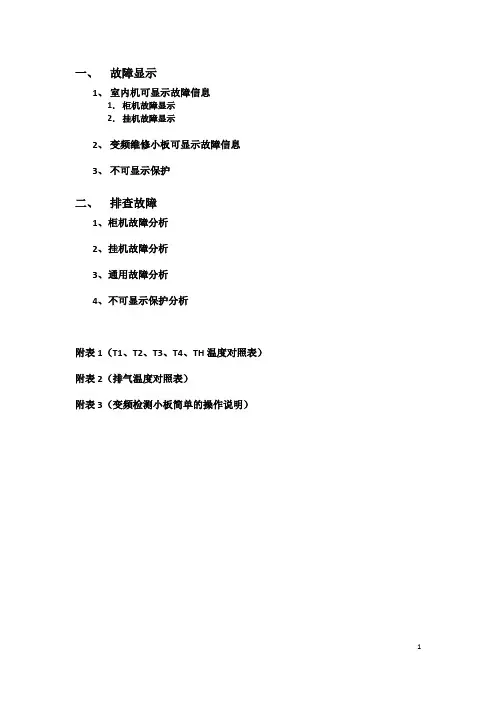

1、室内机可显示故障信息1．柜机故障显示2．挂机故障显示2、变频维修小板可显示故障信息3、不可显示保护二、排查故障1、柜机故障分析2、挂机故障分析3、通用故障分析4、不可显示保护分析附表1（T1、T2、T3、T4、TH温度对照表）附表2（排气温度对照表）附表3（变频检测小板简单的操作说明）1、室内机可显示故障信息1．柜机故障显示二、排查故障1．柜机故障分析1、故障现象：柜机室内显示板E0（室内机EEPROM参数错误）故障范围：室内电控排查步骤：室内电控故障，更换室内电控；2、故障现象：柜机室内显示板E1（室内温度传感器故障）故障范围：室内电控、室内温度传感器排查步骤：第一步：检查室内温度传感器接插是否良好，传感器线组和主控板连接线组是否有破损及断裂；第二步：换上一个良好的温度传感器（若无现成的传感器，则跳过此步操作，直接按第三步操作），若故障现象取消，则确定传感器故障，更换传感器；若故障现象不能取消，则确定室内电控故障，更换室内电控；第三步：确定传感器接插没问题后，把室内环境温度传感器插头拔下，使其温度接近环境温度，用万用表量传感器的电阻值（如：图1）；柜机T1传感器（图1）第四步：大概估算此时室内温度情况，反查对应的温度表电阻值（附表1），若温度对应电阻阻值偏离很大（温度阻值偏差在5度以上），则传感器故障，更换室内温度传感器；若温度对应电阻阻值偏差很小（温度阻值偏差在5度以下），则电控故障，更换室内电控；3、故障现象：柜机室内显示板E2（室内蒸发器温度传感器故障）故障范围：室内电控、室内蒸发器温度传感器排查步骤：参考E1故障的排查步骤进行排查；4、故障现象：柜机室内显示板E3（室外机温度传感器或EEPROM故障）故障范围：室外电控、室外温度传感器排查步骤：第一步：接上变频维修小板，观察小板显示的故障：若显示E51（室外机EEPROM故障）：更换室外电控；第二步：若变频维修小板显示传感器故障，则按照以下代码锁定范围：E52（室外盘管T3温度传感器故障）：反查对应的温度表电阻值（附表1）E53（室外环境T4温度传感器故障）：反查对应的温度表电阻值（附表1）E54（室外排气温度传感器故障）：反查对应的温度表电阻值（附表2）E55（室外回气温度传感器故障）：反查对应的温度表电阻值（附表1）第三步：锁定故障范围后，可参考E1故障的排查步骤进行排查；5、故障现象：柜机室内显示板E5（主控板与显示按键板通信故障）故障范围：室内电控、显示电控排查步骤：1．带上一个正常工作的变频柜机显示板，不分机型，接上室内电控：若故障消失，则确定原显示电控故障，更换显示电控；若故障不消失，则确定室内电控故障，更换室内电控；2．同理，带上一个正常工作的变频柜机室内电控，不分机型，接上电源及全部负载以及显示板：若E5故障消失（注：由于室内电控可能存在搭配上的问题，所以有可能报其他故障，只要不显示E5故障即可判断），则确定原室内电控故障，更换室内电控；若E5故障不消失，则确认显示电控故障，更换显示电控；3．如果没有条件带显示电控或室内电控，则按以下步骤进行检测：第一步：观察显示连接线组是否有破损，如有破损可以直接更换显示电控或手工连接完好；第二步：检查室内主控板元件是否有虚焊、短路或元器件损坏、烧毁的情况；第三步：若条件允许的情况下，将T1（室内温度传感器）放置于冷水下（水温必须低于20℃），然后上电，用万用表测量连接室外机电源的接线端子L出，N出是否有市电输出，若无市电输出，则确定室内电控故障，更换室内电控；若有市电输出，则继续往下；第四步：检查显示板电路元件是否有虚焊、短路或元器件损坏、烧毁的情况；6、故障现象：柜机室内显示板E8（室内外机通信故障）故障范围：室内电控、室外电控、室内外连接线组排查步骤：第一步：检查室内主板与室内接线座之间的连线。

长虹空调常见故障维修方法一、空调相关知识1、空调器：全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。

主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。

空调器的主要功能是对室内空气进行滤尘、冷却和除湿。

(有的还具有制热和更换新风的功能)实现对室内温度的自动调节。

空调按照功能不同，可分为单冷型、热泵型和电辅助加热型。

6iQ洱吧下载- 视频教程点播下载网2、变频空调维修器能够在一定的范围内连续调节压缩机的频率或转速，即可改变制冷剂的流量，而发挥最能与环境状态相匹配的能力而自动调节输出的新型空调器。

变频空调器采用数字信号处理和模拟控制与人工智能控制相结合。

与普通空调相比，变频空调具有制冷制热迅速强劲，高效节能，舒适可靠，智能除霜，除湿量大，超静音，宽电压工作等优点。

6iQ洱吧下载- 视频教程点播下载网变频空调与定频空调的区别1) 变频空调高功率启动运转，迅速达到设定温度，低功率维持，室温平衡，因而制冷制热迅速、省电、室温波动小。

2) 定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。

数字直流空调与交流空调的区别：交流空调改变的是压缩机的供电频率，从而改变压缩机工作速度及供电频率10HZ—150HZ;6iQ洱吧下载- 视频教程点播下载网直流空调改变的是压缩机的供电电压，从而改变压缩机的工作速度供电电压150V—260V。

6iQ洱吧下载- 视频教程点播下载网3、空调型号的表示：国产空调器命名方法如下：KFR(d)50LW/T(D BP J X F) K-空调F-分体式R-热泵制热型D-辅助电加热50-制冷/制热量L-结构类型W-室外机T-开发型号D-直流BP-变频J-离子除尘X-双向换风F负离子(L—结构类型代号中：“L”-柜式，落地式;“G”-壁挂式;C”-窗式;“N”-内藏式;“F”-风管式;“Q”-嵌入式;"D”-吊顶式)6iQ洱吧下载- 视频教程点播下载网4、空调器的制冷量/制热量：1) 空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量2) 空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。

长虹窗式空调使用说明书篇二：长虹白板软件使用说明书长虹白板软件使用说明书用户使用手册（v1.6.3）目录一. 系统特点 ............................................................................. ...............................................................................4二. 系统安装 ............................................................................. ...............................................................................62.1. 运行环境 ............................................................................. . (6)2.2. 系统安装 ............................................................................. . (7)三. 基础操作 ............................................................................. ...............................................................................83.1. 运行程序 ............................................................................. . (8)3.2. 基本操作 ............................................................................. . (9)3.2.1 切换模式 ............................................................................. .. (9)3.2.2 关闭白板软件 ............................................................................. (9)3.2.3 快捷功能区 ............................................................................. .. (10)3.3. 工具条操作 ............................................................................. . (11)3.4. 主要功能 ............................................................................. (12)3.4.1 书写功能 ............................................................................. (12)3.4.2 绘图功能 ............................................................................. (14)3.4.3 工具功能 ............................................................................. (20)3.4.4 背景功能 ............................................................................. (27)3.4.5 管理页面 ............................................................................. (29)3.4.6 素材 ............................................................................. ................................................................................293.4.7 资源 ............................................................................. ................................................................................323.4.8 实验 ............................................................................. ................................................................................353.4.9 题库 ............................................................................. ................................................................................383.5. 对象编辑 ............................................................................. .. (39)3.6. 页面缩放 ............................................................................. .. (42)3.7. 文件功能 ............................................................................. .. (42)3.8. 异常退出自动恢复功能 ............................................................................. (43)前言一、东方中原互动教学支撑系统的介绍东方中原互动教学支撑系统（以下简称东方中原白板软件）可以结合电子白板或液晶平板通过与电脑、投影机,组成一个交互式的协作会议或教学环境，配备的电子笔可代替鼠标和粉笔，在电子白板或液晶平板上书写、绘图、直接操控电脑。

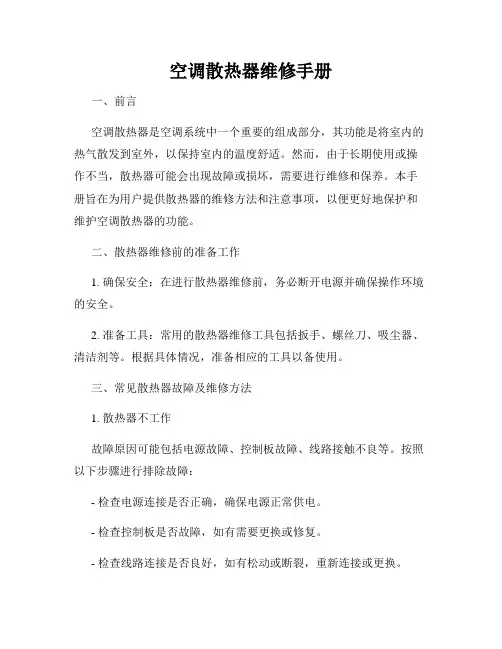

空调散热器维修手册一、前言空调散热器是空调系统中一个重要的组成部分，其功能是将室内的热气散发到室外，以保持室内的温度舒适。

然而，由于长期使用或操作不当，散热器可能会出现故障或损坏，需要进行维修和保养。

本手册旨在为用户提供散热器的维修方法和注意事项，以便更好地保护和维护空调散热器的功能。

二、散热器维修前的准备工作1. 确保安全：在进行散热器维修前，务必断开电源并确保操作环境的安全。

2. 准备工具：常用的散热器维修工具包括扳手、螺丝刀、吸尘器、清洁剂等。

根据具体情况，准备相应的工具以备使用。

三、常见散热器故障及维修方法1. 散热器不工作故障原因可能包括电源故障、控制板故障、线路接触不良等。

按照以下步骤进行排除故障：- 检查电源连接是否正确，确保电源正常供电。

- 检查控制板是否故障，如有需要更换或修复。

- 检查线路连接是否良好，如有松动或断裂，重新连接或更换。

2. 散热器无冷风输出可能的原因包括滤网堵塞、风机故障、冷凝器损坏等。

按照以下步骤进行维修：- 清洁滤网：将滤网取出清洗，并确保无堵塞物。

- 检查风机工作是否正常，如有需要修复或更换。

- 检查冷凝器是否受损，若有需要修复或更换。

3. 散热器噪音过大噪音可能由风轮松动、风扇脏污、散热器异物等原因引起。

按照以下步骤进行维修：- 检查风轮是否紧固，如有松动，及时拧紧。

- 清洁风扇和散热器表面，确保无杂物和污垢。

- 排除散热器周围的异物，以减少噪音产生。

4. 散热器漏水散热器漏水可能由冷凝水管破裂、连接不良、密封件老化等原因引起。

进行以下维修：- 检查冷凝水管是否完整，如有需要更换。

- 检查连接是否松动，重新连接并确保紧密。

- 更换老化的密封件，确保密封效果良好。

四、散热器定期保养为了延长散热器的使用寿命，定期保养非常重要。

以下是常见的保养方法：1. 清洁滤网：定期清洁滤网，防止灰尘和杂物堆积，影响散热效果。

2. 检查风扇工作是否正常：确保风扇的转速正常，若有异常及时修复。

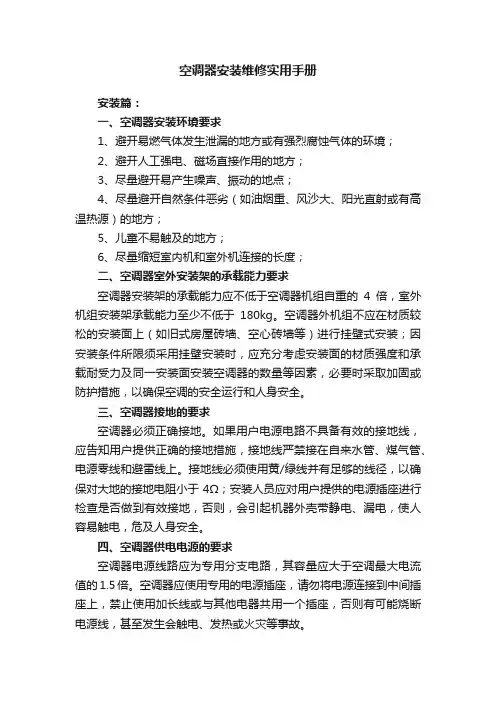

空调器安装维修实用手册安装篇：一、空调器安装环境要求1、避开易燃气体发生泄漏的地方或有强烈腐蚀气体的环境；2、避开人工强电、磁场直接作用的地方；3、尽量避开易产生噪声、振动的地点；4、尽量避开自然条件恶劣（如油烟重、风沙大、阳光直射或有高温热源）的地方；5、儿童不易触及的地方；6、尽量缩短室内机和室外机连接的长度；二、空调器室外安装架的承载能力要求空调器安装架的承载能力应不低于空调器机组自重的4倍，室外机组安装架承载能力至少不低于180kg。

空调器外机组不应在材质较松的安装面上（如旧式房屋砖墙、空心砖墙等）进行挂壁式安装；因安装条件所限须采用挂壁安装时，应充分考虑安装面的材质强度和承载耐受力及同一安装面安装空调器的数量等因素，必要时采取加固或防护措施，以确保空调的安全运行和人身安全。

三、空调器接地的要求空调器必须正确接地。

如果用户电源电路不具备有效的接地线，应告知用户提供正确的接地措施，接地线严禁接在自来水管、煤气管、电源零线和避雷线上。

接地线必须使用黄/绿线并有足够的线径，以确保对大地的接地电阻小于4Ω；安装人员应对用户提供的电源插座进行检查是否做到有效接地，否则，会引起机器外壳带静电、漏电，使人容易触电，危及人身安全。

四、空调器供电电源的要求空调器电源线路应为专用分支电路，其容量应大于空调最大电流值的1.5倍。

空调器应使用专用的电源插座，请勿将电源连接到中间插座上，禁止使用加长线或与其他电器共用一个插座，否则有可能烧断电源线，甚至发生会触电、发热或火灾等事故。

五、室内机电源线的要求室内机电源线由于可被人接触，尽量不要自行加长或剪短。

如果电源线不够长，应严格安装电缆驳接方法加长，或者将供电电源插座/接线座移到空调器附近；如果电源线过长，应将过长的电源线圆滑整理好，放入空调器内部空余地方或固定在旁边；严禁缠绕成小圈，以免产生涡流发热；严禁任由过长电源线放置在房间内，以免电源线被绊、挂，造成危险。
