长虹LS20机芯液晶彩电维修手册

长虹新型液晶彩电故障检修技巧(三）□杜云鹏(上接2期）机型：55Q 2R (机芯:ZLM 60H -i )故障现象：不开机。

分析检修：上电，电源指示灯亮，但二次开机 背光不亮且电源伴有异响。

对该机电源板(型号：HSL 90D -6S 7 180)的输出电压进行检查，发现12.3V 电压只有6.7V 左右，为准确判断是电源板 本身问题还是负载短路引起，故先断开负载进行 测量，结果还是如此，因此判定电源板本身故障。

既然12V 电压不正常，则先分析该电压的形成过程：从主板输出的PS -O N 高电平控制信号 送至M O S 管Q 804栅极，使其饱和导通，通过光 耦N 102初级，二极管发光、次级光敏三极管导 通，反馈至电源振荡芯片U 202(NCP 1271 )的② 脚，同时,U 202的⑥脚V C C ( 12V )和⑧脚H V (来 自PFC 380V 产生高压）得电后开始工作，从其⑤ 脚输出激励驱动脉冲，使Q 304饱和导通,去驱动Q 101处于开关状态，再通过开关变压器T 301初、次级释放能量，D 905整流、C 911/C 912滤波后，产机主板供电框图如图3所示，上电，测得以U 14 (M P 1593D N )为中心的D C -D C 电路输出电压为OV 。

U 14及其外围元件组成的12V 电压形成电路如图4所示。

测量U 14的②脚输入24V 电压正 常,但输出电压为0V ,且12V 负载没有短路现象。

U 14的⑦脚(E N ,芯片工作与否的控制脚)是使能端，高电平时芯片工作。

在本电路中，⑦脚是悬空 的，在数字电路中空等效为高电平。

难道U 14坏断电,用指针万用表R X 100挡测量U 14各脚 对地电阻（红笔按地），发现⑧脚（软启动端）阻值 不稳定，在21dl 左右波动。

该脚外围只有一只电 容C 156(起充电延时作用）,用电烙铁加热C 156, 阻值有变化，最后稳定为6kn ,由此判断C 156异 常。

电视维修手册第一章：电视故障诊断与维修方法一、电视无法开机当电视无法开机时，首先需要检查以下几个方面：1. 电源插头是否插紧：请确保电源插头已经完全插入电视的电源插座，并且插紧。

2. 电源线是否损坏：检查电源线是否有明显的破损或者断裂情况，如有需要更换新的电源线。

3. 电源开关是否打开：确保电源开关已经打开，有些电视可能有独立的电源开关。

如果以上检查都没有问题，但电视仍然无法开机，可能是以下原因之一：1. 电视主板故障：电视主板是电视的核心部件，如果主板损坏，可能导致电视无法正常开机。

此时建议联系专业维修人员进行维修或更换主板。

2. 电源供应故障：电视的电源供应部分可能出现故障，导致电视无法正常供电。

此时建议联系专业维修人员进行维修或更换电源供应部件。

二、电视无法接收信号或画面不清晰当电视无法接收信号或者画面不清晰时，可以按照以下步骤进行故障排除：1. 检查天线连接：确保电视天线线缆连接牢固，没有松动或者断裂。

如果有需要，可以重新连接天线线缆并确保信号良好。

2. 调整天线方向：有时候电视信号不好是由于天线方向不正确导致的。

可以尝试调整天线的方向，找到最佳的信号接收位置。

3. 检查信号源设备：如果电视无法接收到信号，可能是信号源设备的问题。

可以检查信号源设备（如有线电视盒、DVD播放器等）是否正常工作，以及连接线是否完好。

如果以上步骤都没有解决问题，可能是以下原因之一：1. 电视调谐器故障：电视调谐器是接收信号的重要部件，如果调谐器出现故障，可能导致无法接收信号或者画面不清晰。

此时建议联系专业维修人员进行维修或更换调谐器。

2. 信号源设备故障：如果信号源设备本身出现故障，可能导致电视无法正常接收信号。

此时建议检查信号源设备的工作状态，或者联系专业维修人员进行维修。

第二章：常见电视故障及解决方法一、电视画面出现噪点当电视画面出现噪点时，可以尝试以下方法进行故障排除：1. 调整信号源设备：有时候噪点是由于信号源设备输出信号不稳定导致的。

长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。

2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。

3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。

4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。

[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。

经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。

注：如把本机按键插座取下，频道自动翻转。

6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。

7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。

8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。

9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。

10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。

代负载时2秒钟烧行管。

11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。

12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。

长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。

2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。

3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。

4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。

[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。

经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。

注：如把本机按键插座取下，频道自动翻转。

6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。

7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。

8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。

9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。

10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。

代负载时2秒钟烧行管。

11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。

12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。

长虹LS20A机芯液晶彩电主板维修图解
JUC.7.820.00024641主板组件是长虹公司FI年生产推出的派生机芯。

由LS20机芯演变而来，多配LG屏使用。

同样采用MSTAR公司生产的MST6M69L为主芯片，带多媒体功能。

支持HDMI1.3、FHD屏120Hz。

本机芯扭盖产品尺寸从32英寸4，英寸，常见机型有二LT32900、LT37900FDH、LT32876、LT37876FDH、LT40876FDH、LT47876FDH、LT42700（L06）、LT47700（L06）、LT32866R、LT37866R、ITV42866L03、ITV47866L03、LT37810FU、LT42810FU、LT47810FU等系列。

配用的LG公司屏则带有OPC（智能光控）功能，这与普通屏的控制方式存在本质区别。

智能光控则是通过信号处理板输出亮度控制信号到逻辑板，经逻辑板上的主芯片结合图像的亮度情况进行分析处理后，返一个亮度控制信号去控制逆变器的输出电压高低，从而达到控制亮度的目的。

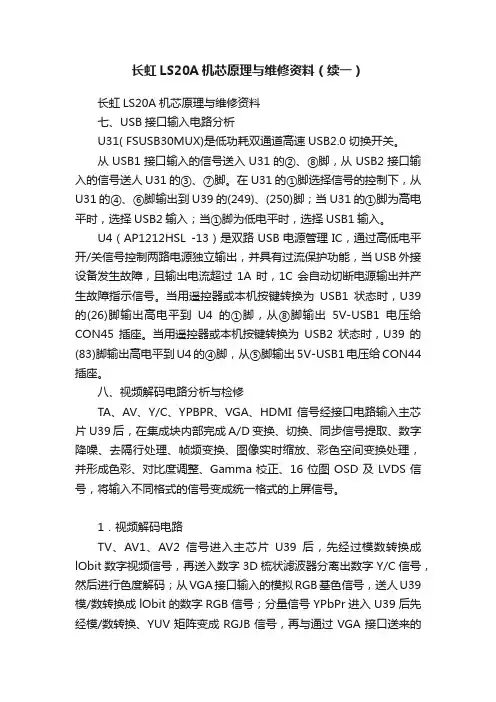

长虹LS20A机芯原理与维修资料（续一）长虹LS20A机芯原理与维修资料七、USB接口输入电路分析U31( FSUSB30MUX)是低功耗双通道高速USB2.0切换开关。

从USB1接口输入的信号送入U31的②、⑧脚，从USB2接口输入的信号送人U31的③、⑦脚。

在U31的①脚选择信号的控制下，从U31的④、⑥脚输出到U39的(249)、(250)脚；当U31的①脚为高电平时，选择USB2输入；当①脚为低电平时，选择USB1输入。

U4（AP1212HSL -13）是双路USB电源管理IC，通过高低电平开/关信号控制两路电源独立输出，并具有过流保护功能，当USB外接设备发生故障，且输出电流超过1A时，1C会自动切断电源输出并产生故障指示信号。

当用遥控器或本机按键转换为USB1状态时，U39的(26)脚输出高电平到U4的①脚，从⑧脚输出5V-USB1电压给CON45插座。

当用遥控器或本机按键转换为USB2状态时，U39的(83)脚输出高电平到U4的④脚，从⑤脚输出5V-USB1电压给CON44插座。

八、视频解码电路分析与检修TA、AV、Y/C、YPBPR、VGA、HDMI信号经接口电路输入主芯片U39后，在集成块内部完成A/D变换、切换、同步信号提取、数字降噪、去隔行处理、帧频变换、图像实时缩放、彩色空间变换处理，并形成色彩、对比度调整、Gamma校正、16位图OSD及LVDS信号，将输入不同格式的信号变成统一格式的上屏信号。

1．视频解码电路TV、AV1、AV2信号进入主芯片U39后，先经过模数转换成lObit数字视频信号，再送入数字3D梳状滤波器分离出数字Y/C信号，然后进行色度解码；从VGA接口输入的模拟RGB基色信号，送人U39模/数转换成lObit的数字RGB信号；分量信号YPbPr进入U39后先经模/数转换、YUV矩阵变成RGJB信号，再与通过VGA接口送来的数字RGB信号切换；HDMI接口输入的经数字音、视频分离出的数字视频信号，与TV/AV、Y/c、VGA的RGB基色信号及YPbPr数字信号一起送入帧频变换（场频变换）电路，在帧/场间构出新的帧/场，并在不同视频标准刷新率(50Hz/60Hz/75Hz/100Hz等)之间相互转换，选取出的数字Y/C信号进行去隔行（去锯齿）处理，输出的数字图像信号在MST6M69FL内部形成TTL信号，包含RGB三基色信号，HS/VS行场同步信号，一个数据使能信号DE，一个时钟信号CLK。
