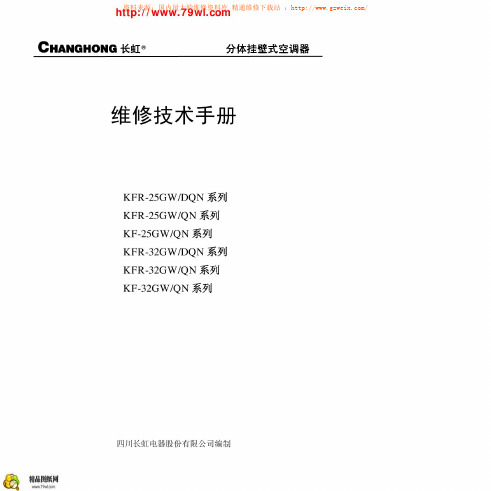

长虹空调维修技术手册

长虹空调常见故障维修方法一、空调相关知识1、空调器：全称空气调节器，是一种向房间或其他密闭区域直接提供经过处理的空气设备。

主要包括制冷和除湿用的制冷系统、空气循环和净化装置、加热和通风装置等。

空调器的主要功能是对室内空气进行滤尘、冷却和除湿。

(有的还具有制热和更换新风的功能)实现对室内温度的自动调节。

空调按照功能不同，可分为单冷型、热泵型和电辅助加热型。

6iQ洱吧下载- 视频教程点播下载网2、变频空调维修器能够在一定的范围内连续调节压缩机的频率或转速，即可改变制冷剂的流量，而发挥最能与环境状态相匹配的能力而自动调节输出的新型空调器。

变频空调器采用数字信号处理和模拟控制与人工智能控制相结合。

与普通空调相比，变频空调具有制冷制热迅速强劲，高效节能，舒适可靠，智能除霜，除湿量大，超静音，宽电压工作等优点。

6iQ洱吧下载- 视频教程点播下载网变频空调与定频空调的区别1) 变频空调高功率启动运转，迅速达到设定温度，低功率维持，室温平衡，因而制冷制热迅速、省电、室温波动小。

2) 定频空调以固定功率运转，通过频繁开关机维持室内温度，因而制冷制热速度缓慢，对家庭电网冲击大，室温波动大。

数字直流空调与交流空调的区别：交流空调改变的是压缩机的供电频率，从而改变压缩机工作速度及供电频率10HZ—150HZ;6iQ洱吧下载- 视频教程点播下载网直流空调改变的是压缩机的供电电压，从而改变压缩机的工作速度供电电压150V—260V。

6iQ洱吧下载- 视频教程点播下载网3、空调型号的表示：国产空调器命名方法如下：KFR(d)50LW/T(D BP J X F) K-空调F-分体式R-热泵制热型D-辅助电加热50-制冷/制热量L-结构类型W-室外机T-开发型号D-直流BP-变频J-离子除尘X-双向换风F负离子(L—结构类型代号中：“L”-柜式，落地式;“G”-壁挂式;C”-窗式;“N”-内藏式;“F”-风管式;“Q”-嵌入式;"D”-吊顶式)6iQ洱吧下载- 视频教程点播下载网4、空调器的制冷量/制热量：1) 空调器在进行制冷运转时，在单位时间内，从密闭房间内排出的热量称为空调器的制冷量2) 空调器在进行制热运转时，在单位时间内从密闭房间内释放出的热量称为空调器的制热量。

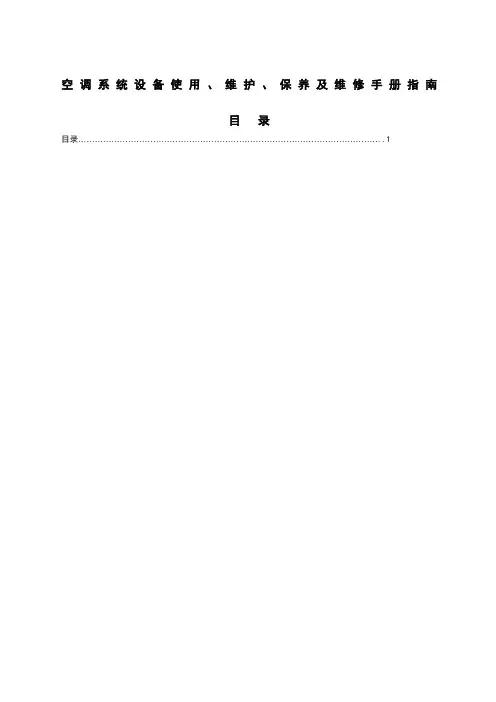

空调系统设备使用、维护、保养及维修手册指南目录目录 (1)操作说明1 日常操作要求在参看竣工图纸、系统图、自控接线及原理图、电控图、设备表等的同时，还必须阅此说明，方能操作此空调系统，确保操作无误。

启动设备前，所有设备、管道、风阀、防火阀等均需严格检查，以保证其安装、状态、开关位置均符合设计和实际需要。

所有带电部分均有足够绝缘和接地保护。

另外，应再次确定于准备启动的设备旁边，没有工作人员站立，以避免发生意外。

每天工作（适用于所有机电设备）1.检查电动机之电压和电流的数值。

2.检读供水及回水系统的温度和压力表数值。

3.检视有否不正常震动和噪音。

4.检查系统、设备等的渗漏和漏水、油情况。

2 制冷系统操作冷冻机组自身配置自动温度控制，在操作时可以手动控制及通过中央自动控制DDC来操控。

1、开启冷却循环水系统手动及电动阀。

2、开启冷却塔散热风机。

3、开启冷却水泵。

4、开启冷冻水手动及电动阀。

5、开启冷冻水泵。

6、开启冷冻机组。

如欲停止系统，则操作相反并在停止冷机后延时停止水泵即可。

当冷冻机组运行时，冷冻机械自动温控冷冻供水温度和设定值比较，以保持出水温度。

3供热系统操作操作流程热交换器及热水泵可以手动控制及自动DDC控制。

系统启动程式如下：1、开启热交换器一次侧电动阀。

2、开启热水泵。

如欲停止系统，则操作相反即可。

当热交换器使用时，感应出水温度，控制高温热水电动阀调节，使一次侧水温度保持在设定值。

4新风处理机及空调处理机操作新风和空调处理机组的壳体是由镀锌钢板制成，并于双层钢板中配备保温及消音材料。

风机为双进风后倾双吸离心式，冷、热冻盘管由铝翅管制成，并装置在坚固的支架及冷凝水浅盘之上。

每台机组均配备空气过滤网，带门闩的门，以便更换过滤网及维修之用。

新风处理机操作机组操作控制系统包括电动调节阀及温感器。

并由电子控制器，输出控制讯号往电动调水阀门、调节冷冻水或热水流量，从而维持所设定的室内温度。

新风和空气处理机组启动前，应再次检查皮带、电动机及电线接头能符合设计要求，每一机组的电动机就地控制屏均备有“本控、停止、遥控“的选择。

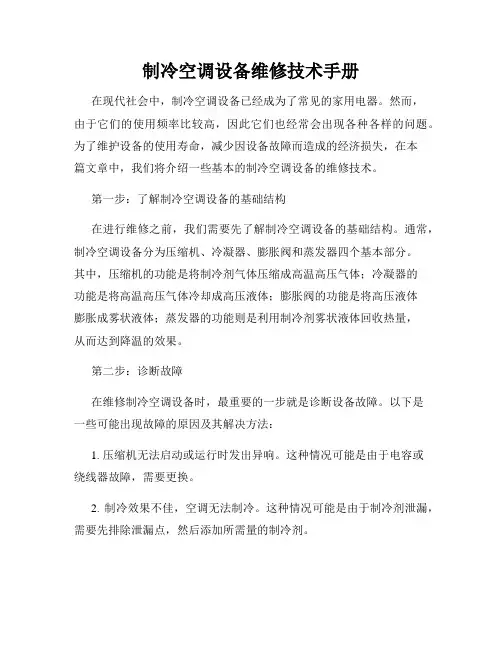

制冷空调设备维修技术手册在现代社会中，制冷空调设备已经成为了常见的家用电器。

然而，由于它们的使用频率比较高，因此它们也经常会出现各种各样的问题。

为了维护设备的使用寿命，减少因设备故障而造成的经济损失，在本篇文章中，我们将介绍一些基本的制冷空调设备的维修技术。

第一步：了解制冷空调设备的基础结构在进行维修之前，我们需要先了解制冷空调设备的基础结构。

通常，制冷空调设备分为压缩机、冷凝器、膨胀阀和蒸发器四个基本部分。

其中，压缩机的功能是将制冷剂气体压缩成高温高压气体；冷凝器的功能是将高温高压气体冷却成高压液体；膨胀阀的功能是将高压液体膨胀成雾状液体；蒸发器的功能则是利用制冷剂雾状液体回收热量，从而达到降温的效果。

第二步：诊断故障在维修制冷空调设备时，最重要的一步就是诊断设备故障。

以下是一些可能出现故障的原因及其解决方法：1. 压缩机无法启动或运行时发出异响。

这种情况可能是由于电容或绕线器故障，需要更换。

2. 制冷效果不佳，空调无法制冷。

这种情况可能是由于制冷剂泄漏，需要先排除泄漏点，然后添加所需量的制冷剂。

3. 空调漏水。

这种情况可能是由于冷凝器排水管路堵塞，需要清洗管路。

4. 空调噪音过大。

这种情况可能是由于蒸发器或冷凝器散热器脏污，需要清洗。

第三步：维修当确定了故障原因后，我们就需要进行维修。

以下是一些可能在制冷空调设备维修中用到的工具和步骤：1. 工具：螺丝刀、扳手、钳子等手工工具。

2. 步骤：- 关闭电源。

- 拆卸故障部位。

- 更换故障部件。

- 安装故障部位，注意紧固螺丝的力度。

- 重新连接电源。

总之，在维修制冷空调设备时，我们需要先了解设备的基本结构，并进行故障诊断。

一旦确定了故障原因，我们就需要进行维修。

需要记住的是，维修时需要注意安全，并使用正确的工具和设备。

维修结束后，我们还需要对设备进行测试，以确保其正常运行。

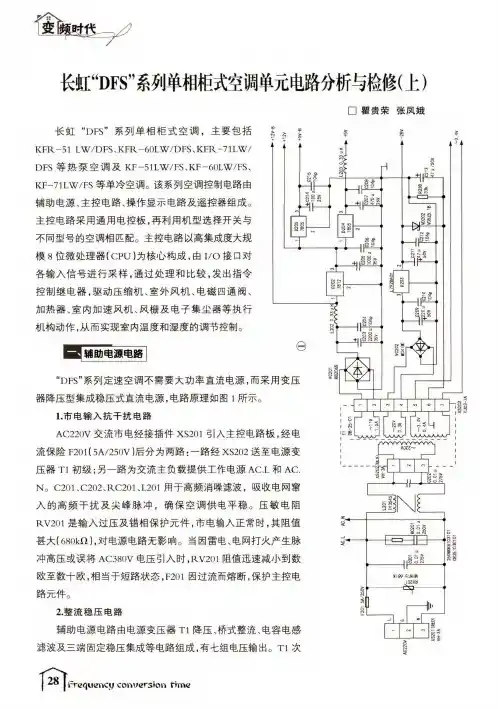

长虹“DFS ”系列单相柜式空调单元电路分析与检修（上）□瞿贵荣张凤娥长虹“DFS ”系列单相柜式空调，主要包括KFR-51 LW/DFS 、KFR-60LW/DFS 、KFR-71LW/ DFS 等热泵空调及 KF-51LW/FS 、KF-60LW/FS 、 KF-71LW/FS 等单冷空调。

该系列空调控制电路由辅助电源、主控电路、操作显示电路及遥控器组成。

主控电路采用通用电控板，再利用机型选择开关与 不同型号的空调相匹配。

主控电路以高集成度大规 模8位微处理器（CPU ）为核心构成，由I/O 接口对各输入信号进行采样，通过处理和比较，发出指令8-A Z L +4A Z L +甲A S +C LIS -83®-S 8>S M A 03-Z LIOA O S$±L二Z O T±{X.08二S4控制继电器，驱动压缩机、室外风机、电磁四通阀、加热器、室内加速风机、风栅及电子集尘器等执行 机构动作，从而实现室内温度和湿度的调节控制。

“DFS ”系列定速空调不需要大功率直流电源，而采用变压器降压型集成稳压式直流电源，电路原理如图1所示。

1. 市电输入抗干扰电路AC220V 交流市电经接插件XS201引入主控电路板，经电流保险F201（5A/250V ）后分为两路：一路经XS202送至电源变压器T1初级;另一路为交流主负载提供工作电源AC.L 和AC.No C201、C202、RC201、L201用于高频消噪滤波，吸收电网窜入的高频干扰及尖峰脉冲，确保空调供电平稳。

压敏电阻RV201是输入过压及错相保护元件，市电输入正常时，其阻值甚大（680kQ ）,对电源电路无影响。

当因雷电、电网打火产生脉 冲高压或误将AC380V 电压引入时.RV201阻值迅速减小到数欧至数十欧，相当于短路状态,F201因过流而熔断，保护主控电路元件。

2. 整流稳压电路A o a 'v s o cLO O C O L 3Z 8辅助电源电路由电源变压器T1降压、桥式整流、电容电感滤波及三端固定稳压集成等电路组成，有七组电压输出。

冷暖机及空调维修手册一、高压故障：控制面板报高压故障一般分为两类：1、水路造成的（氟路）。

2、电控造成的。

怎么区分呢？我们合上开关主机通电，控制面板立刻报高压故障，或者压缩机还没有启动就报高压故障，一般为电控系统问题；如果压缩机正常工作几分钟或者更长一段时间，控制面板报高压故障，或者平时正常工作，偶然间出现高压故障，一般为水路问题。

另外高压开关失灵也报高压故障。

怎么解决高压故障？首先我们解决电控系统问题产生的高压故障：检查高压开关是否损坏、高压开关线路是否断裂，如有损坏更换高压开关；检查水温探头是否损坏或者线路损坏，如有损坏更换；如果高压开关和水温探头及其线路均正常，基本判定主板问题，打开机盖，短接主板高压，还是报高压故障，那就是主板问题。

更换主板。

▪接下来我们来解决水路造成的高压故障：第一种情况：无论当前水温多少度，开机1~5分钟左右，显示高压故障，且系统高压表数值比较高，一般会高于3.0MPa(R22)或者4.0MPa(R410A)，D大多数都是水路不同造成。

▪①缺水（条件循序可以爬到水箱上观察循环水量）。

▪②水管堵（阀门，过滤器，气堵，水泵排气等）。

▪第二种情况：水温较低时压力正常，机组运行很长一段时间，水温较高时出现高压故障，压力表接近或高于3.0MPa。

▪①水泵流量不足。

（水泵小了，时间长了，里面堵了或者结垢等）▪②管路太长，弯头太多▪③换热器结垢(水质差，钙镁离子含量高，结垢快，可以用TDS测试笔测试一下)▪④系统堵（一般出厂之前测出来）▪处理方法：无万用表的情况下定高压▪处理方法：若没有万用表检测高压开关，短接主板高压，然后开机运行启动后观察氟系统高压表的数值，若系统高压表一直往上走，一直快到 3.0MPa（R22），此时说明水系统堵（氟路也有可能），若压力平稳正常，也比较低，说明高压开关、高压开关线路或主板出问题。

二、低压故障三、一.氟系统。

四、二.电控部分。

五、第一种情况：漏氟或者堵。

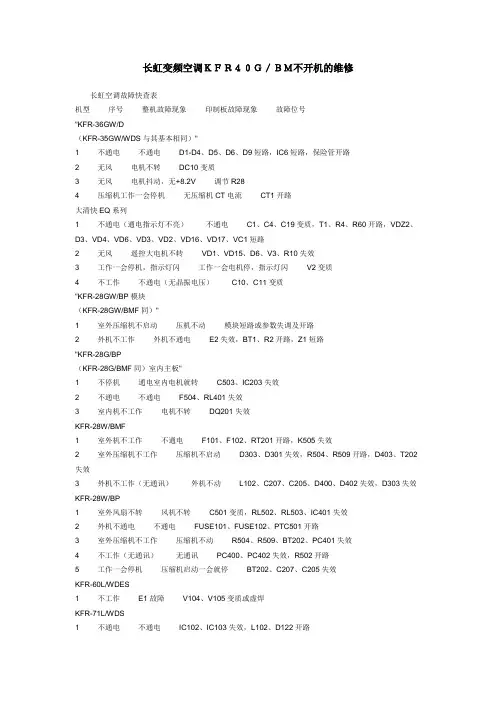

长虹变频空调ＫＦＲ４０Ｇ／ＢＭ不开机的维修长虹空调故障快查表机型序号整机故障现象印制板故障现象故障位号"KFR-36GW/D（KFR-35GW/WDS与其基本相同）"1 不通电不通电D1-D4、D5、D6、D9短路，IC6短路，保险管开路2 无风电机不转DC10变质3 无风电机抖动，无+8.2V 调节R284 压缩机工作一会停机无压缩机CT电流CT1开路大清快EQ系列1 不通电（通电指示灯不亮）不通电C1、C4、C19变质，T1、R4、R60开路，VDZ2、D3、VD4、VD6、VD3、VD2、VD16、VD17、VC1短路2 无风遥控大电机不转VD1、VD15、D6、V3、R10失效3 工作一会停机，指示灯闪工作一会电机停，指示灯闪V2变质4 不工作不通电（无晶振电压）C10、C11变质"KFR-28GW/BP模块（KFR-28GW/BMF同）"1 室外压缩机不启动压机不动模块短路或参数失调及开路2 外机不工作外机不通电E2失效，BT1、R2开路，Z1短路"KFR-28G/BP（KFR-28G/BMF同）室内主板"1 不停机通电室内电机就转C503、IC203失效2 不通电不通电F504、RL401失效3 室内机不工作电机不转DQ201失效KFR-28W/BMF1 室外机不工作不通电F101、F102、RT201开路，K505失效2 室外压缩机不工作压缩机不启动D303、D301失效，R504、R509开路，D403、T202失效3 外机不工作（无通讯）外机不动L102、C207、C205、D400、D402失效，D303失效KFR-28W/BP1 室外风扇不转风机不转C501变质，RL502、RL503、IC401失效2 外机不通电不通电FUSE101、FUSE102、PTC501开路3 室外压缩机不工作压缩机不动R504、R509、BT202、PC401失效4 不工作（无通讯）无通讯PC400、PC402失效，R502开路5 工作一会停机压缩机启动一会就停BT202、C207、C205失效KFR-60L/WDES1 不工作E1故障V104、V105变质或虚焊KFR-71L/WDS1 不通电不通电IC102、IC103失效，L102、D122开路2 不工作不叫（E1故障）Q104、Q105变质3 不工作（F1故障）F1故障高压开关坏，R205开路，D202、IC202失效4 不工作（F2故障）F2故障外风机坏，R201开路，D201、IC201失效5 不工作（F3故障）F3故障内风机坏，R209开路，D203、IC203失效"KFR-75L/WD3SKFR-120L/WD3S"1 不工作（E2故障）E2故障Q106、Q107、Q108、Q109、D115、D116、PC101失效2 不工作（E1故障）E1故障Q103、Q104、D103失效3 不工作（F3故障）F3故障R121、D107、PC102失效"KFR-75W/WD3SKFR-120W/WDS"1 外机不工作不通电ZNR201短路（引起烧保险）2 不工作（F5故障）F5故障R240、R241开路，D222、D201、IC205、IC211失效3 不工作（E2故障）E2故障Q203、Q205、Q204、D210、D226、Q211失效KFR-120L/MAS1 不工作外机动作，室内机不工作D41、D42开路2 不工作（无内机通讯）E1故障Q7、Q8失效KFR-120W/MAS1 不工作（P5故障）P5故障R28、R31开路，D4、D5、PC5、PC6、Q7、Q8失效2 不工作（E4故障）E4故障L1、Q10失效"KFR-71LW/MKFR-120LW/MAS（三洋）"1 不工作（P6故障，显示异常或无通信）P6故障或无通讯或显示异常S1、S2、S3、S4、S5、S6等开关位置错误或氧化后接触不良KFR-50W/WBQ1 不工作（P4故障）P4故障VD311、VD310、VD309、VD312失效（其中一个或几个）2 不通电不通电IC307、VD307短路，R321开路"KFR-51（71）L/DFS（FS系列相同）"1 不工作（不叫，传感无温度，不通电）不叫，无传感器温度，不通电D201失效2 不工作（不叫）不叫V201短路3 显示异常漏光VD201短路4 不工作（E1故障）E1故障V202短路，D201失效"KFR-71L/WDAS（1、2条也适合于KFR-50L/WDCS）"1 不工作（传感器温度异常）传感器温度异常CN301失效2 不通电不通电D101失效，L101开路，F101开路3 不工作（F1故障）F1故障E301失效，R310开路4 不工作（F2故障）F2故障E302失效，R311开路5 不工作（F3故障）F3故障E303失效，R315开路，XS306处零线炸开KFR-28GW/BC31 不制热（冷）且手动关机后运行灯闪无通讯D108、D109烧坏，VD501、D500、D501烧坏，R57开路，T01、D101模块失效KFR-25（28）（40）G/BQ1 不开机不通电R01、R02开路，IC01失效2 不制热（冷）无通讯C501失效KFR-40（+25）W/BQ1 不制热（冷）且灯闪不通电Q200、DB01、IC101失效，F01开路2 不制热（冷）且灯闪开机保护IC203、IC204、IC205、IC207、IC200、IC201失效3 不制热（冷）且灯闪开机保护C302、C308、C312缺损/开路，Q302、Q303、Q304、Q305、Q306、Q307参数异常4 制热（冷）效果不好电子膨胀阀切换异常IC11开路，IC14开路（副板）"KFR-36GW/BMFKFR-40GW/BM"1 运行灯闪且不开机运行灯闪E2PROM插座氧化2 运行灯闪，手动关机后1灯直亮运行灯闪PC10、PC11、IC14、T11失效，R42开路3 运行灯闪，手动关机后2灯直亮运行灯闪D29、C52、C59、C60、C61模块失效，PC13~PC18失效KFR-32G/DL1 运行灯闪长鸣传感器电路异常2 运行灯闪制热后运行灯闪CPU坏KFR-30GW/WDS1 整机工作异常（运行一会儿停机）运行一会儿停机D101失效（+5V对地短路）2 整机不工作不启动R109开路（+24V、+12V、+5V正常）KFR-34GW/WCS1 遥控不开机不遥控C115参数失调2 三灯闪且不开机三灯闪D107程序丢失3 能遥控但不开机且手动不开机手动不开机S101失效KFR-32GW/A11 不通电不通电D105失效〈+12V偏低，无+5V，D105发热〉2 关机后压缩机不停压缩机一直转（D106第16脚一直处于低电平）D106失效"KFR-32G/DC2（适用于DC2、DC3系列）"1 不通电不通电变压器开路FS、DFS系列控制面板1 不工作（不叫）不叫V101、V102、V103、D101失效2 显示异常漏光D103失效，C105失效3 不工作E1故障V101、V103、D101失效KFR-71L/WDAS、KFR-50L/WDCS、KFR-60L/DXS、DA系列控制面板1 不工作（不叫）不叫V201、V202、V203失效及D101失效2 不通电不显示C101短路，G301、D101失效"KFR-75L/WD3SKFR-120L/WDS控制面板"1 按键全无作用按键失效K301开路或IC301失效，K301位置不正确2 不工作（不叫）不叫Q303、Q306、IC301失效3 不通电不通电IC301、IC302、X301、D311、C312失效KFR-71L/D控制面板1 不工作（不叫）不叫Q302、Q303、Q304、Q305、IC301失效2 无夜光无夜光Q307、RG301、R335、背光源、IC301失效"KFR-51L/D（KFR-48L基本相同）"1 不工作（不叫）不叫Q303、Q302、Q305、Q306、IC301失效2 不通电不通电IC303、IC301、X301、IC302、C312、C318失效。

空调器安装维修实用手册安装篇：一、空调器安装环境要求1、避开易燃气体发生泄漏的地方或有强烈腐蚀气体的环境；2、避开人工强电、磁场直接作用的地方；3、尽量避开易产生噪声、振动的地点；4、尽量避开自然条件恶劣（如油烟重、风沙大、阳光直射或有高温热源）的地方；5、儿童不易触及的地方；6、尽量缩短室内机和室外机连接的长度；二、空调器室外安装架的承载能力要求空调器安装架的承载能力应不低于空调器机组自重的4倍，室外机组安装架承载能力至少不低于180kg。

空调器外机组不应在材质较松的安装面上（如旧式房屋砖墙、空心砖墙等）进行挂壁式安装；因安装条件所限须采用挂壁安装时，应充分考虑安装面的材质强度和承载耐受力及同一安装面安装空调器的数量等因素，必要时采取加固或防护措施，以确保空调的安全运行和人身安全。

三、空调器接地的要求空调器必须正确接地。

如果用户电源电路不具备有效的接地线，应告知用户提供正确的接地措施，接地线严禁接在自来水管、煤气管、电源零线和避雷线上。

接地线必须使用黄/绿线并有足够的线径，以确保对大地的接地电阻小于4Ω；安装人员应对用户提供的电源插座进行检查是否做到有效接地，否则，会引起机器外壳带静电、漏电，使人容易触电，危及人身安全。

四、空调器供电电源的要求空调器电源线路应为专用分支电路，其容量应大于空调最大电流值的1.5倍。

空调器应使用专用的电源插座，请勿将电源连接到中间插座上，禁止使用加长线或与其他电器共用一个插座，否则有可能烧断电源线，甚至发生会触电、发热或火灾等事故。

五、室内机电源线的要求室内机电源线由于可被人接触，尽量不要自行加长或剪短。

如果电源线不够长，应严格安装电缆驳接方法加长，或者将供电电源插座/接线座移到空调器附近；如果电源线过长，应将过长的电源线圆滑整理好，放入空调器内部空余地方或固定在旁边；严禁缠绕成小圈，以免产生涡流发热；严禁任由过长电源线放置在房间内，以免电源线被绊、挂，造成危险。
