长虹LED42568液晶彩电维修手册

  • 格式：pdf
  • 大小：3.02 MB
  • 文档页数：55

下载文档原格式

  / 55

合集下载

液晶电视维修手册

液晶电视维修手册

*以LA40A750为例
8
I. LCD TV内部结构（IP电源）
T – CON 板
CN1
CNI803 CN103 CNI806 CN801
CN6105_FFC CN6001_LCD
背光驱动 (BL Driver)
IP电源板 (IP Board)
CNI801 CNI802
CN1001
主板 (Main Board)
2%
yes
⑤
FRCM测试故障?
no no
yes
⑥
T-Con板不 良
5% 更换LVDS线后 是否有故障?
FBE测试故障?
yes
no
no
更换T-Con板后 是否有故障?
LVDS线不良 yes
77%
yes
液晶屏不良
16
III-3. 间歇性无图像
非故障检查项目： 检查是否电源线接触不良？ 故障检查项目：
故障发生时待机 灯是否点亮?
24
注意：具体型号接口定义以维修手册为准
附. 排线接口检测方法
接口④------屏幕亮度(Dimming)控制（部分型号Dimming控制端在主板电源接口中）
PIN NAME 1 SW_inverter 2 Ana_dimming 3 PWM_dimming 4 GND 5 GND
功能定义:
-- SW_inverter -- Ana_dimming -- PWM_dimming 控制屏幕逆变器 约5V 屏幕明暗控制 屏幕明暗控制PWM方式, 占空比 40%~90%
no no
3%
yes
⑥
FBE测试故障?
18% 更换LVDS线后 是否有故障?
yes

电视维修手册

电视维修手册

电视维修手册第一章：电视故障诊断与维修方法一、电视无法开机当电视无法开机时，首先需要检查以下几个方面：1. 电源插头是否插紧：请确保电源插头已经完全插入电视的电源插座，并且插紧。

2. 电源线是否损坏：检查电源线是否有明显的破损或者断裂情况，如有需要更换新的电源线。

3. 电源开关是否打开：确保电源开关已经打开，有些电视可能有独立的电源开关。

如果以上检查都没有问题，但电视仍然无法开机，可能是以下原因之一：1. 电视主板故障：电视主板是电视的核心部件，如果主板损坏，可能导致电视无法正常开机。

此时建议联系专业维修人员进行维修或更换主板。

2. 电源供应故障：电视的电源供应部分可能出现故障，导致电视无法正常供电。

此时建议联系专业维修人员进行维修或更换电源供应部件。

二、电视无法接收信号或画面不清晰当电视无法接收信号或者画面不清晰时，可以按照以下步骤进行故障排除：1. 检查天线连接：确保电视天线线缆连接牢固，没有松动或者断裂。

如果有需要，可以重新连接天线线缆并确保信号良好。

2. 调整天线方向：有时候电视信号不好是由于天线方向不正确导致的。

可以尝试调整天线的方向，找到最佳的信号接收位置。

3. 检查信号源设备：如果电视无法接收到信号，可能是信号源设备的问题。

可以检查信号源设备（如有线电视盒、DVD播放器等）是否正常工作，以及连接线是否完好。

如果以上步骤都没有解决问题，可能是以下原因之一：1. 电视调谐器故障：电视调谐器是接收信号的重要部件，如果调谐器出现故障，可能导致无法接收信号或者画面不清晰。

此时建议联系专业维修人员进行维修或更换调谐器。

2. 信号源设备故障：如果信号源设备本身出现故障，可能导致电视无法正常接收信号。

此时建议检查信号源设备的工作状态，或者联系专业维修人员进行维修。

第二章：常见电视故障及解决方法一、电视画面出现噪点当电视画面出现噪点时，可以尝试以下方法进行故障排除：1. 调整信号源设备：有时候噪点是由于信号源设备输出信号不稳定导致的。

长虹彩电维修资料与维修经验大集合(优选.)

长虹彩电维修资料与维修经验大集合(优选.)

长虹彩电维修资料与维修经验大集合使用方法：用Word打开，按Ctrl+F查找，输入你想查找的关键字！长虹电视机通病一览表！！！一、1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。

2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。

3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。

4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。

[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。

经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。

注：如把本机按键插座取下，频道自动翻转。

6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。

7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。

8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。

9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。

10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。

代负载时2秒钟烧行管。

11、长虹C2919PK彩电，有电源指示，待机50V正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。

12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V 又正常，经反复查为行偏转线圈短路。

《长虹彩电维修实例、通病、技改资料》(DOC17页)

《长虹彩电维修实例、通病、技改资料》(DOC17页)
长虹彩电维修实例、通病、技改资料
机芯、机型、主要芯片
故障现象及处理办法
A3机芯
C2151C/Z、C1851/C1951、C2152、C1851K、C1951K、C2151/2KV、C2153、C2155、C2156、B2111/2/3/5/6、C2151C/Z、C1851、C1951、C2152
长虹C2152（KV）：小信号用LA7680，有指示，几分钟后自动开机：换C563（35V/330UF）电容后正常。如木纹干扰换C562
CH04001-5553――5846――5B41――5C25 LE93C46S 24C02 LA7680 LA7837 LC4066B AN5265
A6机芯
A2116/8、P2119B、R2518A
2116/8FA、R2116/20AE、R2516/18AE、R2916/18AE、
对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
将CPU(36)脚瞬间对地短路或将CPU(9)脚对地短路（CHT0601不能用此脚），屏幕上显示红色字符“S”，即表进入“S”维修模式状态。
2．数据调整方法：
（1）.在维修模式下，反复按遥控器上“日历键”，对屏幕上参数进行翻项；
（2）.按遥控器上音量“增/减”键，对参数大小进行调整。
（3）.在“S”模式状态下，按遥控器上“背景”控制键，此时屏幕显示一排数据，即模式1或模式2 ，反复按“背景”键，将在模式1、2间转换，按音量“增/减”键对模式参数进行改变。
彩电在信号较差地区接收信号出现雪花点较多，且有噪音出现的问题，
可采取在前置中频放大电路V101"E"极电阻R115两端并接一只电容解决，参考值为0.01UF。

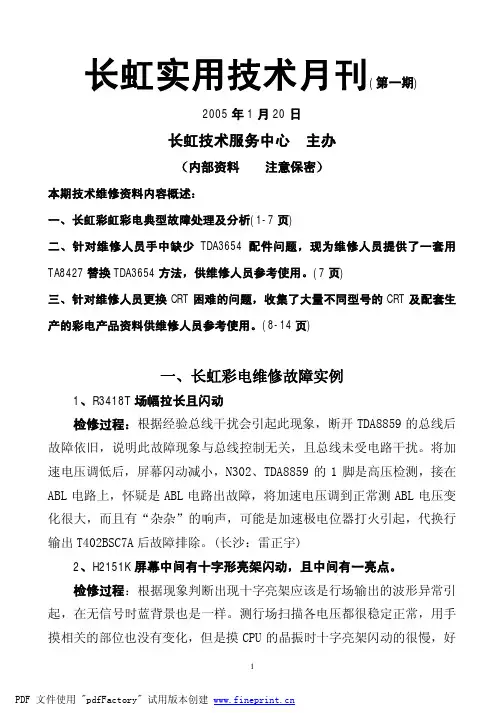

长虹彩电维修故障实例

长虹彩电维修故障实例
分析检修：此故障应在视放末级,查 180V 正常，NX01(TDA6103Q)(6)脚 200V 正常(5)脚同相输入电压仅 0.5V 比正常直 1.3V 底，断开 R219/220K 电阻, 发现开路.更换后一切正常(怀化 吴泽清)。
编者注：NC-5 机芯“ABL”控制脚连接场维修开关，当 ABL 脚控制电压太低时，场将自动启动场维 修开关，出现水平亮线光栅。故检修 NC-5 机芯水平亮线故障时，首先调整影响 ABL 脚电压，比如调整 加速极电压，使光栅亮度变暗，如果水平亮线消失，检查 ABL 控制脚外电路元件。视频放大电路、CRT 失效等都可能导致 ABL 电路工作电压异常，此时还需检查视频频放大电路如此例。如果调整亮度，水平 亮线没有消失，此时就需检查场扫描电路上的元件排除故障了。
15、PF29D9 开机半小时后无字符，换台后无伴音 分析与维修：图像正常，无伴音、无字符故障相互间没有必然联系，无伴 音故障，涉及电路比较多，所以先从无字符开始检测，测 CPU 字符定位脉冲 26 脚电压与正常值 3.5V 有偏差(正常为 4.7V)，测 TDA8350，逆程输出⑩脚 1.7V(正 常为 0.4V)，怀疑场块不正常，更换后试机问题解决。 16、SF3498F 二次不开机 测量待机电压正常，二次开机后电源+B 电压在 70-100 之间变化，此故障有 两种可能：(1)行输出部分电路短路造成行电流过大；(2)电源带载能力差，断开 负载接 100W 灯泡，+B 电压仍偏低，说明电源本身有故障。检测电源电路时发 现电阻 R808 阻值增大，更换后试机正常。 17、PF2939 二次不开机 经检测待机正常，二次开机+B 电压在 10-60V 之间变化，而且电源有吱吱 叫声，断开负载故障依旧。可以判断故障在电源稳压部分或 STR-F6454 供电。 测供电端，在 10-15V 这间变化(电源保护)检测 STR-F6454①脚外围，测 R804 电阻，阻值增大。换后一切正常。 18、HP3891A 有声无光，开机瞬间屏幕有回扫线 经查行管 C5143、D2045 损坏，蓝色视放 TDA6120Q 失效，更换上述元件

长虹液晶电视维修手册

长虹液晶电视维修手册
电源+ Inverter板 FSP107-2PS01
按键板
主板
CCFL冷阴极灯管接口
LS23机芯整机组件功能介绍（LT26610）
4、电源、逆变器二合一模式框图
二 合 一 组 件
5vSTB供电 Power on\off 5v-1、12v、24v供电 逆变器开关信号 逆变器状态检测信号 逆变器亮度控制信号
音效块总线 测量端正常 为3.2v
4、LS12机芯（MST9U88L方案）
派生系列 600系列 19P(L04)系列 588系列 700系列 866系列
代表机型 LT32600、LT37600、LT40600、LT42600、LT47600。 LT4219P（L04）、LT4619（L04）没有画中画功能 LT47588 LT37700、LT42700、LT47700 LT32866、LT37866
(3) 33系列 在主板上电容C104的一端（与芯片PW106相连的一端）加一颗下地电阻，值为 2M欧姆。
3、LS10机芯（SAA7117 + MST5151A方案）
派生系列 12系列（32〞～37〞） 88系列（32〞～42〞） 19P系列（32〞～40〞）
28系列
代表机型 LT3212、LT3712 LT3288、LT3788、LT4288 LT3219P、LT3719P LT4028
2.19P系列花屏问题 解决方案：首先确认故障现象来自于量子芯板（将上屏线直接连接屏和主板即 可确认），如是，取消量子芯板上电阻R50，增加R49（2.2K）的电阻。
3. 46寸LT4619/4619P伴音出现噪声 解决方法：将电阻R404由原来的4.7K更改为1.8K；
4. 99系列（LT4099、LT4299和LT4699）出现伴音噪声 解决方案：将TV板上的CA170和CA142电容值由原来的6.8nF更改为330PF。

维修案例_长虹液晶彩色电视机电源电路维修大全_[共2页]

维修案例_长虹液晶彩色电视机电源电路维修大全_[共2页]

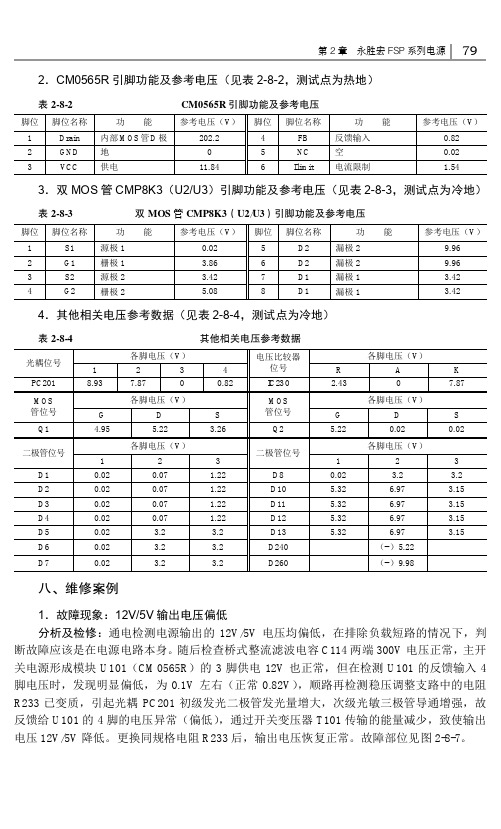

第2章 永胜宏FSP系列电源79 2．CM0565R引脚功能及参考电压（见表2-8-2，测试点为热地）
表2-8-2CM0565R引脚功能及参考电压
3．双MOS管CMP8K3（U2/U3）引脚功能及参考电压（见表2-8-3，测试点为冷地）表2-8-3双MOS管CMP8K3（U2/U3）引脚功能及参考电压
4．其他相关电压参考数据（见表2-8-4，测试点为冷地）
表2-8-4其他相关电压参考数据
八、维修案例
1．故障现象：12V/5V输出电压偏低
分析及检修：通电检测电源输出的12V/5V电压均偏低，在排除负载短路的情况下，判断故障应该是在电源电路本身。

随后检查桥式整流滤波电容C114两端300V电压正常，主开关电源形成模块U101（CM0565R）的3脚供电12V也正常，但在检测U101的反馈输入4脚电压时，发现明显偏低，为0.1V左右（正常0.82V），顺路再检测稳压调整支路中的电阻R233已变质，引起光耦PC201初级发光二极管发光量增大，次级光敏三极管导通增强，故反馈给U101的4脚的电压异常（偏低），通过开关变压器T101传输的能量减少，致使输出电压12V/5V降低。

更换同规格电阻R233后，输出电压恢复正常。

故障部位见图2-8-7。

长虹 数字高清(CHD)系列彩电开关电源 原理维修手册

长虹 数字高清(CHD)系列彩电开关电源 原理维修手册

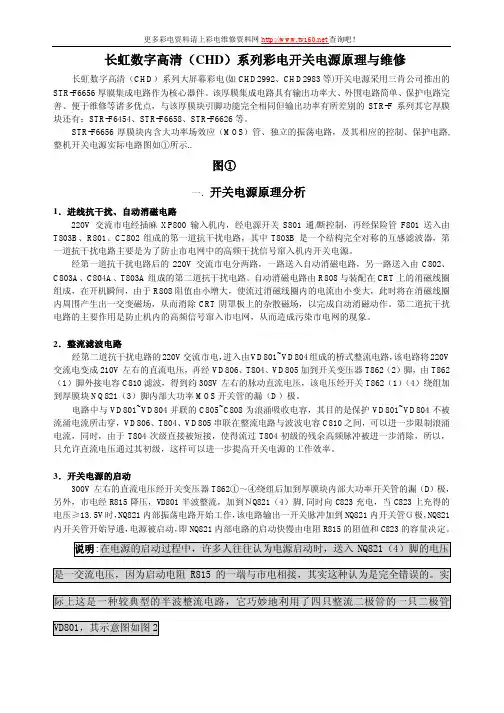

长虹数字高清（CHD）系列彩电开关电源原理与维修长虹数字高清（CHD）系列大屏幕彩电(如CHD2992、CHD2983等)开关电源采用三肯公司推出的STR-F6656厚膜集成电路作为核心器件。

该厚膜集成电路具有输出功率大、外围电路简单、保护电路完善、便于维修等诸多优点，与该厚膜块引脚功能完全相同但输出功率有所差别的STR-F系列其它厚膜块还有：STR-F6454、STR-F6658、STR-F6626等。

STR-F6656厚膜块内含大功率场效应（MOS）管、独立的振荡电路，及其相应的控制、保护电路,整机开关电源实际电路图如①所示..图①一．开关电源原理分析1．进线抗干扰、自动消磁电路220V交流市电经插麻XP800输入机内，经电源开关S801通/断控制，再经保险管F801送入由T803B、R801、CZ802组成的第一道抗干扰电路，其中T803B是一个结构完全对称的互感滤波器，第一道抗干扰电路主要是为了防止市电网中的高频干扰信号窜入机内开关电源。

经第一道抗干扰电路后的220V交流市电分两路，一路送入自动消磁电路，另一路送入由C802、C803A、C804A、T803A组成的第二道抗干扰电路。

自动消磁电路由R808与装配在CRT上的消磁线圈组成，在开机瞬间，由于R808阻值由小增大，使流过消磁线圈内的电流由小变大，此时将在消磁线圈内周围产生出一交变磁场，从而消除CRT阴罩板上的杂散磁场，以完成自动消磁动作。

第二道抗干扰电路的主要作用是防止机内的高频信号窜入市电网，从而造成污染市电网的现象。

2．整流滤波电路经第二道抗干扰电路的220V交流市电，进入由VD801~VD804组成的桥式整流电路，该电路将220V 交流电变成210V左右的直流电压，再经VD806、T804、VD805加到开关变压器T862（2）脚，由T862（1）脚外接电容C810滤波，得到约308V左右的脉动直流电压，该电压经开关T862（1）（4）绕组加到厚膜块NQ821（3）脚内部大功率MOS开关管的漏（D）极。

长虹维修资料

长虹维修资料

长虹维修资料长虹维修资料-技改-高压包代换-CPU代换-维修实例LT4019P\LT4028配自制电源GP03或GP03-1时，部分机器的电源组件会产生低频约160HZ的噪声，针对此现象，可作如下更改改善噪声：首先，取消主板上的贴片电阻R206、R204；然后，在稳压器件U206的输出端（+3.3V）与贴片电阻R204的非地端连接飞线（也可选择与它等电位点连接，如C219的非地端、JP201或JP202的第2脚）。

另外，也可用外购电源FSP277-4F01直接替换GP03或GP03-1，这样主板就可不做任何更改。

换下的电源可用于其他使用此电源的机型。

也可以直接将R206改为900欧（680欧＋220欧）LT4019P:GP03或GP03-1电源啸叫的处理办法：1.将ZB板上R204、R206取消、CRT 电视类（一）、CH-13A 机芯总线数据根据掩膜片不同有以下3 种：1、主芯片采用CH04T1301（LA769317C-53K0 ）掩膜片的总线数据适用以下机型：SF2166K2、主芯片采用CH04T1302（LA769317M56J0 ）掩膜片的总线数据适用以下机型：SF2166K（F03 ）、SF2128K 、SF2129K 、SF2133K 。

3、主芯片采用CH04T1306（LA769317N57R4-E ）掩膜片的总线数据适用以下机型：SF2166K 、SF2166K（F03 ）、SF2128K 、SF2129K 、SF2133K 。

注：1 ）、维修时用CH04T1306 代CH04T1301 时，应检查数据是否和附件CH04T1306.doc 中总线数据的默认值一致；2）、维修时用CH04T1306 代CH04T1302 时，应更换新存储器，CH04T1302 采用的存储器是写过ROM 校正的。

然后检查数据是否和附件CH04T1306.doc 中总线数据的默认值一致；二、CH-13B 机芯【主芯片采用CH04T1303 （ LA769337N57N7-E）】总线数据CH04T1303 适用以下机型：PF21300三、CH-13G 机芯1、可以采用CH04T1302 和CH04T1306 两种掩膜片的有以下机型：SF2166K （F25 ）、SF2128K（F25 ）、SF2133K（F25 ）。

电视机调试维修手册

电视机调试维修手册

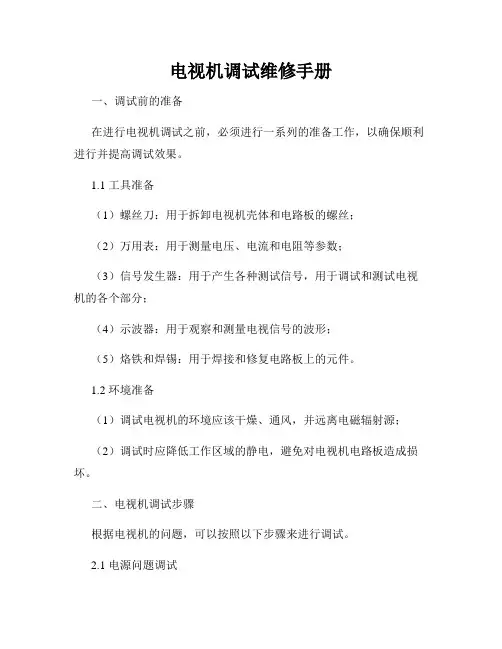

电视机调试维修手册一、调试前的准备在进行电视机调试之前，必须进行一系列的准备工作，以确保顺利进行并提高调试效果。

1.1 工具准备（1）螺丝刀：用于拆卸电视机壳体和电路板的螺丝；（2）万用表：用于测量电压、电流和电阻等参数；（3）信号发生器：用于产生各种测试信号，用于调试和测试电视机的各个部分；（4）示波器：用于观察和测量电视信号的波形；（5）烙铁和焊锡：用于焊接和修复电路板上的元件。

1.2 环境准备（1）调试电视机的环境应该干燥、通风，并远离电磁辐射源；（2）调试时应降低工作区域的静电，避免对电视机电路板造成损坏。

二、电视机调试步骤根据电视机的问题，可以按照以下步骤来进行调试。

2.1 电源问题调试（1）检查电源插头和电源线是否连接正常；（2）检查电源开关是否打开，是否有电源指示灯亮起；（3）用万用表测量电源线上的电压，确保电源供应正常。

2.2 图像问题调试（1）检查电视机的图像信号源是否连接正常，如有需要，调整输入信号源；（2）用信号发生器产生测试信号，通过示波器观察信号波形，判断图像处理电路的工作状态；（3）检查电视机的图像调节电路，如亮度、对比度、色彩等调节电路是否正常；（4）检查电视机的扫描电路，如垂直扫描、水平扫描等电路是否正常。

2.3 声音问题调试（1）检查音频信号源是否连接正常，如有需要，调整输入信号源；（2）通过音量调节按钮或遥控器，提高或降低音量，判断音量控制电路是否正常；（3）检查音频输出电路和扬声器，确保声音正常输出。

2.4 遥控问题调试（1）检查电视机的红外接收头是否正常工作；（2）通过万用表测试遥控器的红外发射信号，判断遥控器是否正常。

三、常见故障排除方法在电视机调试过程中，可能会遇到一些常见故障，以下是一些常见故障的排除方法。

3.1 无图像问题排除（1）检查视频信号线是否连接松动或损坏，重新连接或更换信号线；（2）检查视频输入端口是否工作正常，尝试连接其他设备进行测试；（3）检查电视机的图像处理电路，修复或更换故障元件。

长虹彩电通病及维修经验大集合3

长虹彩电通病及维修经验大集合3

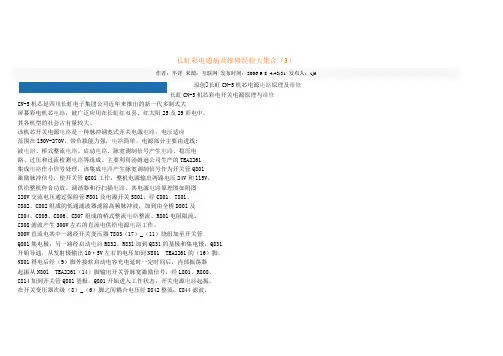

长虹彩电通病及维修经验大集合（3）作者：不详来源：互联网发布时间：2006-9-8 4:43:31 发布人：zjf长虹CN-5机芯彩电开关电源原理与维修CN-5机芯是四川长虹电子集团公司近年来推出的新一代多制式大屏幕彩电机芯电路，被广泛应用在长虹红双喜、红太阳25及29彩电中，其各机型的社会占有量较大。

该机芯开关电源电路是一种脉冲调宽式开关电源电路，电压适应范围在l50V-270V，带负载能力强，电路简单。

电源部分主要由进线;波电路、桥式整流电路、启动电路、脉宽调制信号产生电路、稳压电路、过压和过流检测电路等组成。

主要利用汤姆逊公司生产的TEA2261集成电路作小信号处理，该集成电路产生脉宽调制信号作为开关管Q80l激励脉冲信号，使开关管Q80l工作，整机电源输出两路电压24V和ll5V，供给整机伴音功放、调谐器和行扫描电路。

其电源电路原理图如附图220V交流电压通过保险管F801及电源开关S80l，经C801、T80l、T802、C802组成的低通滤波器滤除高频脉冲波，加到由全桥D80l及C804、C805、C806、C807组成的桥式整流电路整流、R80l电阻限流、C808滤波产生300V左右的直流电供给电源电路工作。

300V直流电其中一路经开关变压器T803（17）_（11）绕组加至开关管Q80l集电极；另一路经启动电路R832、R83l加到Q831的基极和集电极，Q831开始导通，从发射极输出l0·5V左右的电压加到N801 TEA2261的（16）脚，N80l得电后经（9）脚外接软启动电容充电延时一定时间后，内部振荡器起振从N80l TEA2261（14）脚输出开关管脉宽激励信号，经L801、R808、C814加到开关管Q80l基极，Q801开始进入工作状态，开关电源电路起振，在开关变压器次级（8）_（6）脚之间耦合电压经D842整流；C844滤波，形成次级主输出115V电压，（1）_（4）脚间电压经D84l、R84l整流；C843滤波输出24V电压。

彩电维修资料

彩电维修资料

长虹彩电维修长虹通病故障汇总1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。

2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。

3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。

4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。

[故障时亮度变亮] 5、长虹N2918机只有兰背景无图声A V入，A V输出有图无伴音，调整微调候A V可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。

经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。

注：如把本机按键插座取下，频道自动翻转。

6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。

7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。

8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。

9、长虹G2125机，上半部拉长经查R402[120K]电阻开路，换后正常。

10、长虹2118FA（A6机芯），VD514（4148）开路时，代假负载时主电源完全正常。

代负载时2秒钟烧行管。

11、长虹C2919PK彩电，有电源指示，待机50V 正常，但二次开机，立即保护，则是行输出负载（7）脚上VD408（RU4Z）短路，更换后一切正常。

12、长虹G2132（K）开机有电源指示，但不二次开机：行管二次不开机都严重发热，带假负载时主电源130V又正常，经反复查为行偏转线圈短路。

（此机易出此故障）13、长虹R2916N（R2518N相同）行中心右移3公分，无字符，A V也无图：行脉冲高压包（9）脚D403、D404短路，更换D404（5.1V）正常。

精编彩电维修实用手册说明书

精编彩电维修实用手册说明书

编著精编彩电维修实用手册龚华生 黄正轴 龚杨梅 龚桃生 李 婷内容简介本书共分18章，精选了各种常见彩电的常用晶体二极管、晶体三极管、场效应管、高频头、晶振、滤波器、陷波器、红外线接收头、显像管管座等部件的实用参数资料，以及各种彩电的特殊功能设置方法、故障自检操作方法、存储器初始化操作方法、总线调整方法和总线调整数据等资料。

这些都是彩电维修人员必备的非常重要的技术资料，能够指导彩电故障维修。

本书资料齐全、内容实用、查阅方便、易读好懂，具有指导作用和参考价值。

非常适合广大彩电维修人员参阅，也可供各类职业院校相关专业的师生参阅。

未经许可，不得以任何方式复制或抄袭本书之部分或全部内容。

版权所有，侵权必究。

图书在版编目（CIP）数据精编彩电维修实用手册／龚华生等编著. —北京：电子工业出版社，2009.5ISBN 978-7-121-08546-8Ⅰ．精…Ⅱ．龚…Ⅲ．彩色电视－电视接收机－维修－技术手册Ⅳ．TN949.12-62中国版本图书馆CIP数据核字（2009）第041658号责任编辑：柴燕（**************.cn）印刷：装 订：出版发行：电子工业出版社北京市海淀区万寿路173信箱邮编：100036开本：787×1092 1/16 印张：23.5 字数：601.6千字印次：2009年5月第1次印刷印数：4000册定价：39.80元凡所购买电子工业出版社图书有缺损问题，请向购买书店调换。

若书店售缺，请与本社发行部联系，联系及邮购电话：（010）88254888。

质量投诉请发邮件至*************.cn，盗版侵权举报请发邮件至*************.cn。

第2章 彩电维修常用高频头、晶振等资料 I前 言在彩电维修工作中，经验、工具、资料是驾驭彩电故障维修的三个要素，具有同等的地位，缺其一，都将难以进行彩电故障维修。

经验是指维修人员在了解彩电原理的基础上，还必须掌握彩电故障的检修方法和技能；工具是指彩电维修中需要应用的焊接、检测工具，如电烙铁、万用表、示波器等；资料是指彩电维修中需要参考使用的硬、软件数据，以及彩电有关的调整方法。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1.2 维护保养注意事项
清洁—清洁本机前，请关闭电源。用微湿的软棉布轻轻擦拭。在液晶屏幕未晾干前不能接通本机电源。另 外切勿让机壳长时间接触橡胶等物品。对于不易擦掉的污垢，可用棉布蘸经过稀释的中性洗剂( 如 餐具洗涤剂) 后拧干擦拭。切勿使用液态或喷雾式清洁剂及有机溶剂来清洁电视机。 请定期清洁交流电源插头。不要用潮湿的手触摸液晶电视机，以免导致触电或将其损坏。 附件—请使用本机配有的相关附件和制造商推荐的附件。使用不合适的附件可能会导致意外。 像素疵点—液晶屏是尖端科技产品，可显示精细的图像。偶尔会有极少数的固定像素长亮，此乃液晶屏的 结构特性，并非故障，不会影响您的使用。
LED32568-2/LED42568-2中文维修手册仅用于维修参考
首次发布日期: 2013/9
目录
1. 安全注意事项..……………………………………………………………........................... 1.1 安全注意事项..…………………………………………………...……………………… 1.2 维护保养注意事项..……………………………………...……………………………… 2. 基本规格..……………………………………………………………………………………. 3. 操作说明及调整.…………………………………………………………………………….. 3.1 遥控器说明..……………...……………………………………………………………… 3.2 控制面板..……………...………………………………………………………………… 3.3 后壳接口介绍..…...……………………………………………………………………… 3.4 菜单介绍..…………...…………………………………………………………………… 4. 连接介绍…….……………………………………………………………………………….. 4.1 引脚介绍…….…………………...………………………………………………………. 4.2 工厂预设模式……..………………...…………………………………………………… 5. 故障处理流程…….………………………………………………………………………….. 6. 拆卸流程图…................................................................................................................ 7. 工厂模式调整.………………….……………………………………………………………. 8. 电气方框图……...……………………………………………………………………....…… 9. 电路图……..…………………………………………………….……………...................... 9.1 主板…….………………………………………………………………………………… 9.2 电源板…….…………………………......................................................................... 9.3 遥控板……...…………………………………………………………………………….. 9.4 按键板……...…………………………………………………………………………….. 10. BOM………………………………………………………………….……………………… 3 3 3 4 5 5 6 7 8 11 11 12 13 19 23 24 26 26 37 45 46 47
翻转 退出 播放/暂停 文件 停止 字幕/返回 确认 缩放
遥控器电池安装及操作注意事项 1. 取下遥控器背部的电池盖板，对应遥控器内的+/- 标志装入两节7 号电池后盖上盖板。 ( 示例图仅供参考) a 打开电池仓盖 b 对应（+），（-）极标识装入两节7 号电池 c 装上仓盖直到锁紧 ※ 不要混用新旧电池或不同品牌的电池。 ※ 长时间不用遥控器或电池耗尽，为防止 漏液，请将电池取出。 ※ 请将废电池放在规定的处置区域。 2 使用时，将遥控器对准电视机的红外接收窗，并请勿连续操作按键。 ※ 跌落，弄湿，拆卸遥控器，可能导致遥控器失灵。
5
3.2 控制面板
说明： 下列示图只是方便你认识各个端子所在位置，并方便连接外部设备，由于产品的改进，可能与实际的标示 不一致，请以实物为准。 机前
电源指示灯 遥控接收窗
注意：整机后壳所贴机号标签是产品的唯一身份标识。 音量+/- -- 增大/ 减小音量 频道 ▲ / ▼ -- 更改节目频道 信源 -- 打开节目源菜单，可在视频、电视、分量信号、电脑、 HDMI、USB 之间切换 菜单 -- 打开/ 关闭菜单 电源 -- 待机/ 开机键 遥控接收窗-- 接收遥控器的信号 电源指示灯-- 在待机状态下，显示指示灯亮红灯； 在开机状态下，显示指示灯亮蓝灯。
7
3.4 菜单介绍
菜单操作简介 本机许多功能的设定、调整都是从选择菜单开始的。 按菜单键，屏幕显示主菜单，按▲ / ▼键可循环选择不同的菜单项。 选中某个菜单项可按 键、面板上的信号源键或者确认键进入，再按▲ / ▼ 键继续选择需要调整的项目 （若有下级菜单，按同样方法进入)。 完成所需的操作后，可重复按遥控上的菜单键退出菜单。在后面的功能介绍中，将省略菜单的选择过程。 ★ 当遥控器丢失或失灵时，使用本机按键也能进行一些菜单的操作。 ★ 菜单中的部分选项会根据不同的信号源或状态自动显示或隐藏。 图像 1. 按遥控器或者控制面板菜单键进入主菜单，按▲ / ▼ 键选择 “图像”选项，按“确认”键进入； 2. 通过▲ / ▼键选中您想设置的子选项进行调整； 3. 调整完毕后再次按“菜单”键可退出主菜单。 图像模式： 整机在出厂前已设置了5 个预设的图像模式( 用户、鲜艳、标准、省电、电影)，您可以根据 观看环境的不同，选择相应的模式。“用户”模式可以保存用户根据个人喜好的图像设定。若选择“用户”以外 模式，则亮度，对比度，色彩，清晰度，背光，降噪，色温等项目都使用预设值。 亮度：设置整个屏幕的亮度。 对比度：调整视频画面的黑白层次。 色彩：调节色彩饱和度。 色调：调整色度（NTSC 制式下才出现此选项）。 清晰度：将显示对象的轮廓调整得更为锐化或钝化。 背光：调节背光以达到整体画面的亮暗变化。 降噪：过滤和消除图像中的杂信号。 色温：选择最适合的色温模式，有“冷色”、“标准”、“暖 色”三种模式可选。 高级对比度：可切换对比度的三个级别。 动态对比度：开启后，对比度将因画面明暗而改变 缩放： 更改画面显示格式。有“16：9”、 “4：3”、 “缩放1”、“缩放2”选项可供选择，选项会根据不同的信 号源或状态的不同而有所差异。 ★注：根据画面信号源格式的不同，一些画面设置不 可用或选项不相同。
2
1. 安全注意事项
1.1 安装注意事项 注意 出现异常 —— 发生任何异常或故障，例如无图像、无伴音、本机冒烟或有异常气味等，应立
即断开电源拔出插头，并请专业人员开机检查。
警告 高压危险 —— 机内有高压电！非专业人员请勿自行拆开后盖，以免导致触电危险。
温度—本机存放环境温度为-20～50℃，使用环境温度为0～40℃。若超过此范围，可能对本机造成永久性 损伤。 本产品从低温环境搬到高潮环境时，因为机内会结露，所以不要立即使用，以免发生火灾、触电或 其它危险。请勿将机器放在阳光直射或靠近热源处。 防潮—请勿将电视机放置在潮湿、脏乱之处。避免电视受潮或被打湿的可能性，并防止异物进入机体。应 避免在水源附近使用本机，比如靠近浴室、水池、水槽、游泳池或潮湿的地下室等。 电视机顶部不要放置盛水（或其他液体等）容器，以免机箱、屏幕变形及水汽浸入。 通风—请保持安放场地通风良好，不要遮盖或堵塞电视机后部的通风孔，以免影响散热。 悬挂—当产品需要悬挂在墙上时，必须执照厂家推荐的方法安装，使用厂家推荐的器材，确保安全。 平稳—请将本机放置在平稳少振动处，同时禁止小孩攀爬电视机，防止机体倾倒伤人损物。 天线—安装室外天线请远离高架线并加装避雷装置。遇到雷雨天气请拔掉电源及天线插头，以防雷击。 电源—请勿在同一个交流电源插座上连接过多的电器，否则可能会引发火灾或触电。 保护好电源线及电源插头，不要以任何方式损伤电源线；插上插头时，请保证插头与插座完全接 触；拔取电源插头时请捏住插头的塑料部分，切忌拽线拔插头。 离家外出时，请务必关闭电视机总电源；若长期不用，请拔出电源插头及天线插头，以免发生意 外。 开/关机—请勿频繁开关机，以免影响电视机使用寿命。使用交流关机后，请过三分钟后再开机。 观看— 当以本机操作电视游戏机或类似机件时，请将亮度及对比度设为较低值。若画面长期显示高亮度 及高对比度静止画面或长期播放不满屏画面，会降低液晶屏的使用寿命。此乃操作失误造成，不 在我们的品质保证范围内。 移机—移动本机时要小心，避免被撞击。特别要注意保护屏幕部分，手不要接触液晶屏。此外特别注意， 挤压可能造成液晶屏幕的永久性损坏。如果使用手推车，要提防产品翻倒引起伤害。急刹车、用 力过猛或地面不平会导致产品从手推车上翻倒。
6
3.3 后壳接口介绍
机后
1. HDMI 输入 支持有HDMI 连接的AV 设备( 机顶盒、DVD 和数字电视等)，HDMI 又称高清晰 多媒体接口，使用一根电缆即可传输数字音频和视频信号。 2. PC/ 电脑“VGA”输入：可用于连接电脑主机。 ★ 在连接外部设备前，请先确定电视机及外设的电源都已关闭。 ★ 连接时请对照端口名称以及端口颜色连接信号线。 ★ 连接完毕后，打开电视机，按遥控器上的TV/AV 键出现信号源菜单，再按上 下键选择信号源，按确认键进入相应模式，即可开始方便地使用外设。 ★ 电脑音频：连接各种具有PC 输出设备的音频输出至此端子。 3. YPbPr 分量输入 由“Y/ 视频”、“Pb”、“Pr”以及“音频（YPbPr/AV1)”组成，“Y/ 视频”、“Pb”、“Pr” 三个接口接视频信号，“音频（YPbPr/AV1)”接口接声音信号，用于连接机顶盒、DVD 等具有分 量输出端子的音视频设备。 4. AV1 视频信号输入 由“Y/ 视频”与“音频（YPbPr/AV1)”组成，“Y/ 视频”接口接视频信号，“音频（YPbPr/ AV1)”接口接声音信号，用于连接音视频设备，如DVD、VCD 等。 5. 视频信号输出：可将电视机的监视信号输出作为信号源使用。 6. USB 输入：用于连接移动存储设备，如U 盘等。 7. 耳机插孔：使用者可通过耳机插孔使用耳机。 8. RF 输入：用于连接天线或有线电视网，接收室外天线信号或闭路电视信号。 9. AV2 视频信号输入 由“视频”与“音频”组成，“视频”接口接视频信号，“音频”接口接声音信号，用于连接音 视频设备，如DVD、VCD 等。 注：接入分量/AV1 音频时需使用附件中的音频转接线。
