长虹液晶电视维修手册

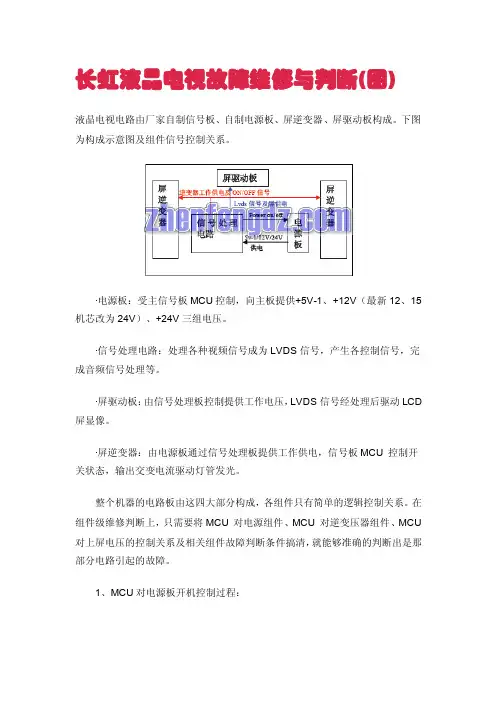

长虹液晶电视故障维修与判断(图)液晶电视电路由厂家自制信号板、自制电源板、屏逆变器、屏驱动板构成。

下图为构成示意图及组件信号控制关系。

·电源板：受主信号板MCU控制，向主板提供+5V-1、+12V（最新12、15机芯改为24V）、+24V三组电压。

·信号处理电路：处理各种视频信号成为LVDS信号，产生各控制信号，完成音频信号处理等。

·屏驱动板：由信号处理板控制提供工作电压，LVDS信号经处理后驱动LCD 屏显像。

·屏逆变器：由电源板通过信号处理板提供工作供电，信号板MCU 控制开关状态，输出交变电流驱动灯管发光。

整个机器的电路板由这四大部分构成，各组件只有简单的逻辑控制关系。

在组件级维修判断上，只需要将MCU 对电源组件、MCU 对逆变压器组件、MCU 对上屏电压的控制关系及相关组件故障判断条件搞清，就能够准确的判断出是那部分电路引起的故障。

1、MCU对电源板开机控制过程：·LP06机芯：PW113 / U16（54）脚高电平，通过插座J15（7）脚送至电源组件。

·LS08机芯：GM1501/U700（AD7）脚低电平，经QP2（NPN管）倒相，QP2 C极为高电平，经插座JP1（1）脚送入电源板控制电源输出正常工作电压。

·LS09 机芯：PIC16F72/U31（23）脚低电平，经Q18（NPN 管）倒相，Q18 C极为高电平，经插座JP19（1）脚送入电源板控制电源输出正常工作电压。

·LS10机芯：M502/U800（31）脚低电平，经Q200（NPN管）倒相，Q200 C极为高电平，经插座JP204（1）脚送入电源板控制电源输出正常工作电压。

·LS12机芯：MST9X88L/U9（120）脚低电平，经Q30（NPN管）倒相，Q30 C极为高电平，经插座J901（1）脚送入电源板控制电源输出正常工作电压。

长虹大m 鼷m m i 技法□杜德云例1: 一台55A 7U (LJBX )型机（机芯：ZLS 82Gi ),故障现象为不开机。

分析检修:不开机故障,首先检查由电源板产生的并送至主板插座J S 01①〜④脚的+ 12V_PWR 电压，正常；⑨〜⑩脚的+ 18V _P W R 电压（供给伴 音功放电路）,也正常。

进一步检查由+ 12V_PWR 通过D C -D C 或L D O 转换成的 +5V _S t a n d b y 、UART _115200AC_ON02-2L -DM -04-20180531①+5 V 一 N o r m a l 、 12V _N o r m a l 、 +0.95V _VD -D C 、+0.95V _VDD C —C PU 、+3.3V _S t a n d b y 、+3.3V _N o r m a l 、+1.8V _N o r m a l 、+1.5V —D D R 、+1.22V—D D R 各路 电压，除+2.5V _D D R 4电压为0.51V (异常）,其余 基本正常。

连接打印工装，查看开机打印信息，如 图1所示，不正常。

于是，重点检查D D R 的+2.5V _D D R 4供电 (因之前已检查D D R 供电1.5V 和1.22V 正常， 2.5V 异常）形成电路即可。

在检查过程中发现，L D O 转换块US 03(AZ 1117H -2.5)的②脚输出电压为0.51V ,而检查输入端③脚电压却为1.35V (正常为5V ),明显不正常。

接下来分析+2.5V _D D R 4电压的形成过程： 如图2所示，首先从主芯片U 1(MSD 6A 848)的F 5 脚输出D D R _P W R E N 高电平控制信号，加至三 极管QS 03的基极，使其饱和导通，进而P 沟道M O S 管QS 01(A 03401 )在栅极得到低电平控制信号后导通，因其源极接有5V 待机电压,故从其 漏极形成5V 电压，加至US 03的输入端③脚，最 终工作产生+2.5V 电压，供给D D R 4。

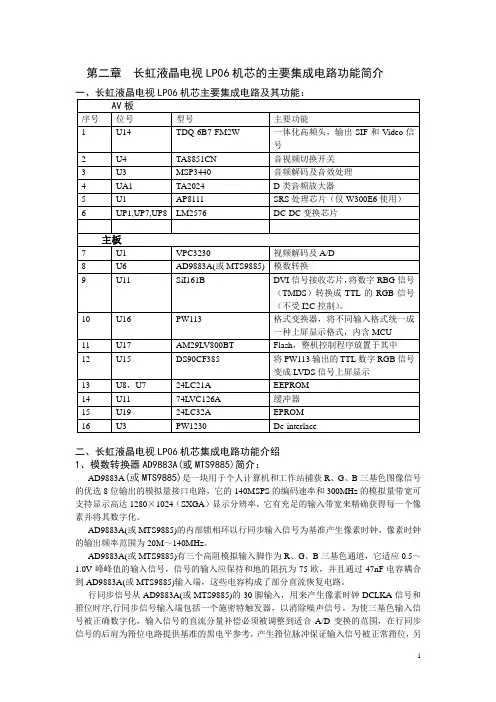

第二章长虹液晶电视LP06机芯的主要集成电路功能简介二、长虹液晶电视LP06机芯集成电路功能介绍1、模数转换器AD9883A(或MTS9885)简介：AD9883A(或MTS9885)是一块用于个人计算机和工作站捕获R、G、B三基色图像信号的优选8位输出的模拟量接口电路，它的140MSPS的编码速率和300MHz的模拟量带宽可支持显示高达1280×1024（SXGA）显示分辨率，它有充足的输入带宽来精确获得每一个像素并将其数字化。

AD9883A(或MTS9885)的内部锁相环以行同步输入信号为基准产生像素时钟，像素时钟的输出频率范围为20M～140MHz。

AD9883A(或MTS9885)有三个高阻模拟输入脚作为R、G、B三基色通道，它适应0.5～1.0V峰峰值的输入信号，信号的输入应保持和地的阻抗为75欧，并且通过47nF电容耦合到AD9883A(或MTS9885)输入端，这些电容构成了部分直流恢复电路。

行同步信号从AD9883A(或MTS9885)的30脚输入，用来产生像素时钟DCLKA信号和箝位时序,行同步信号输入端包括一个施密特触发器，以消除噪声信号。

为使三基色输入信号被正确数字化，输入信号的直流分量补偿必须被调整到适合A/D变换的范围，在行同步信号的后肩为箝位电路提供基准的黑电平参考，产生箝位脉冲保证输入信号被正常箝位，另外通过增益的调整调节图像的对比度，从而调整直流分量的补偿，也就调整了图像的亮度。

AD9883A(或MTS9885)功能特点：最大采样量化速率140MSPS；300MHz模拟量输入带宽；0.5～1V的模拟量输入；锁相环的时钟时基误差500pS p-p；低功耗模式；3.3V电源供应；支持4:2:2输出格式的YUV信号；2.5～3.3V三态CMOS输出；内置锁相环，根据行同步信号产生像素时钟信号；支持单／双像素驱动的LCD屏技术；AD9883A(或MTS9885)管脚功能：AD9883A(或MTS9885)系统图：2、VPC3230简介：综合描述：VPC3230是高性能的单片视频处理器，它适用于4:3或16:9、50／60Hz和100／120Hz 的电视系统，它有以下主要特点：●高性能的自适应的4行梳状滤波器，完成Y/C分离；●多制式（PAL/NTSC/SECAM）色度解码器，另外它还可对非标准电视信号进行处理；●四路CVBS信号输入，一路S端子输入，两路YUV信号输出；●2路RGB／YUV信号输入，同时伴有快速消隐信号输入；●高品质的A/D变换器，内置箝位和AGC电路；●多种同步信号处理；●内置增益、对比度、亮度、色饱和度、色调调节电路；●具有可编程的清晰度控制；●外部帧存储器接口；2C总线控制；●I●20.25MHz晶振。

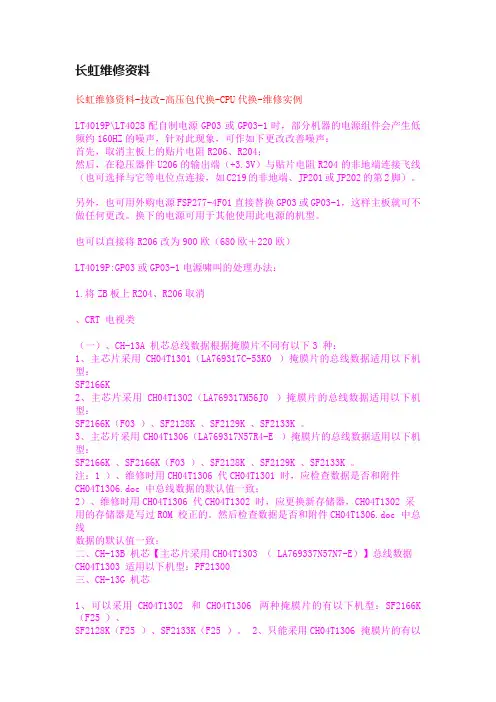

长虹维修资料长虹维修资料-技改-高压包代换-CPU代换-维修实例LT4019P\LT4028配自制电源GP03或GP03-1时，部分机器的电源组件会产生低频约160HZ的噪声，针对此现象，可作如下更改改善噪声：首先，取消主板上的贴片电阻R206、R204；然后，在稳压器件U206的输出端（+3.3V）与贴片电阻R204的非地端连接飞线（也可选择与它等电位点连接，如C219的非地端、JP201或JP202的第2脚）。

另外，也可用外购电源FSP277-4F01直接替换GP03或GP03-1，这样主板就可不做任何更改。

换下的电源可用于其他使用此电源的机型。

也可以直接将R206改为900欧（680欧＋220欧）LT4019P:GP03或GP03-1电源啸叫的处理办法：1.将ZB板上R204、R206取消、CRT 电视类（一）、CH-13A 机芯总线数据根据掩膜片不同有以下3 种：1、主芯片采用CH04T1301（LA769317C-53K0 ）掩膜片的总线数据适用以下机型：SF2166K2、主芯片采用CH04T1302（LA769317M56J0 ）掩膜片的总线数据适用以下机型：SF2166K（F03 ）、SF2128K 、SF2129K 、SF2133K 。

3、主芯片采用CH04T1306（LA769317N57R4-E ）掩膜片的总线数据适用以下机型：SF2166K 、SF2166K（F03 ）、SF2128K 、SF2129K 、SF2133K 。

注：1 ）、维修时用CH04T1306 代CH04T1301 时，应检查数据是否和附件CH04T1306.doc 中总线数据的默认值一致；2）、维修时用CH04T1306 代CH04T1302 时，应更换新存储器，CH04T1302 采用的存储器是写过ROM 校正的。

然后检查数据是否和附件CH04T1306.doc 中总线数据的默认值一致；二、CH-13B 机芯【主芯片采用CH04T1303 （ LA769337N57N7-E）】总线数据CH04T1303 适用以下机型：PF21300三、CH-13G 机芯1、可以采用CH04T1302 和CH04T1306 两种掩膜片的有以下机型：SF2166K （F25 ）、SF2128K（F25 ）、SF2133K（F25 ）。

A!=>!=>l_l A.N ICE REF>AIRirMG 炮滋晶刎溉修6例□周强例1：一台32D3700i（IJBB）型机（ZLM75H1S 机芯）,灰屏。

分析检修：更换四合一主板（板号：856201694JUC6.690.00206632）后，故障依旧，根据机号区隔码G95查询，得知该机采用C320X16-E3-B（4）模组,HV320WHB-N86型屏。

用写码器将24C32数据读出，显示屏参错误,将屏参修改为“BO_1W_C320X16_E3_B4"并写回24C32,接上打印工装，将"upgrade_ALM75HiS_MT5510_ Vl.00044.pkg"升级文件拷入FAT32文件系统的U盘根目录下,然后将U盘插入电视机的USB口中，按住本机待机键不松手,给电视机上电,通过打印信息发现主板已进入升级状态，升级结束重启，满屏出现8mm左右宽的均匀竖黑条。

进入工厂模式检查屏参，已正常，怀疑配用主板错误，经核对主板无问题。

转向检查上屏线，找到一台32D3700i（LM8L）彩电（配用HV320WHB-N86型屏），其上屏线触点如图1所示。

换用该屏线后故障排除,这说明故障确系上屏线线序不对所致。

对比这两种上屏线，发现故障机原用6满芯排线，对照图1,取出满芯扁平排线中的多余排线后试机，故障排除。

例2：—台43Q5TF型机（ZLH85Gi机芯），图像上下跳动，有时灰屏。

分析检修：上电测量主板上各路DC-DC输出电压：电感L250输出电压为5.11V.L211输出电压为0.97V.L233输出电压为3.29V.L210输出电压为1.12V.L215输出电压为1.51V.U218②脚输出电压为1.82V,均正常。

测量主芯片U1（Hi3751V553）@＞、i®、@）、酸®、@、（©脚电氐未发现异常。

随后取下U1上的黑色铝制散热片，对U1进行补焊（芯片采用TSOP封装的方式），发现白色导热双面胶的中下部有明显烧熾发黄的痕迹，如图2所示。

ZLM60H-i系列机芯维修手册维修手册适用机芯ZLM60H-iS系列机芯适用机型Q1FU、Q2C、Q2FU、Q2R、Q2N、 D6000、D8000、U3系列拟制会签审核批准四川长虹电器股份有限公司多媒体产业公司目录第一章 ZLM60H-iS机芯液晶电视的特点和整机组成 (3)第二章 ZLM60H-iS机芯液晶电视的主要集成电路功能简介 (12)第三章 ZLM60H-iS机芯液晶电视整机信号流程分析 (17)第四章 ZLM60H-iS机芯液晶电视典型故障维修流程及实例 (23)第五章 ZLM60H-iS机芯液晶电视维备件清单 (25)第六章 ZLM60H-iS机芯液晶电视工厂模式设置及注意事项 (27)第一章 ZLM60H-iS机芯特点和整机组成一、ZLM60H-iS机芯简介ZLM60H-iS机芯以MTK公司MT5508为主芯片，带多媒体功能，数字电视、无线WIFI，支持3D、HDMI1.4、HDMI2.0、UD屏。

基本功能包含RF、1路AV输入、1路YPBPR输入、1路VGA输入、3路USB输入（包括1路USB3.0）、3路HDMI输入（其中HDMI1带MHL功能、HDMI3带HDMI2.0）和1路AV输出,1路网络接口、1路同轴接口、SD卡接口。

根据机芯功能定义，不同机芯端子数量会有差异，比如Q2R系列使用的端子取消了VGA，Q2N系列的取消了VGA、AV_IN和YPbPr、同轴。

二、主要特色功能◆处理器：2*CPU（Cortex A17*2）+4*GPU（Mail450），图像处理功能强大，大型游戏特色和功能表现得淋漓尽致，充分体验大屏带来的游戏乐趣；◆H.264 编码：可实现1920*1080/30P的编码；◆H.265：支持硬解码4K@30P，使网络有限的带宽可传输更高质量的视频；◆MHL:可将便携式消费电子装置的多媒体内容直接传输到电视上，且不损伤影片高分辨率的效果；◆USB3.0:高达5Gbps全双工高速流媒体播放接口；◆HDMI2.0：支持4K*2K@60的无损超高清传输；◆Q2A、Q2R、Q2C的机芯支持4K*2K的MEMC，支持超解像；◆快速开机：MT5508实现7秒急速开机，使智能电视的开机速率得到极大的提升。

长虹液晶电褪故障检修实镧(上)□杜光明例1: 一台LED 32C 3000型机(机芯：L S 42S ), (LED +)在刚开机时升至57V ,随后逐渐降为几开机后黑屏。

分析检修：上电开机，指示灯亮，屏幕闪亮一 下后黑屏;用手电筒照射屏幕，有暗淡图像。

根据 故障现象分析,判断背光电路或灯条有问题。

该机 采用的是电源+背光驱动二合一组件，型号为HSS 30D -1M B 190。

测量背光驱动输出电压伏。

该机背光驱动电路由背光驱动芯片U 201 (MP 4012)、升压管Q 407等元件组成，如图1所不。

开机后，开关电源输出36V ,经过储能电感L 402加至Q 407的漏极，同时U 201①脚得到12V供电,从③脚输出驱动脉冲，使Q 407工作于导通和截止状态，储能电感L 402产生的感应电动势与36V 电压叠加，输出LED + 电压点亮背光灯。

根据上述所测LED + 电压判断背光驱动电路存 在过压或过流保护现象。

检查过压检测电阻R 426~R 428及过流检测电阻 R 422、R 424、R 425、R 429,均正常。

当测量M O S 管表1 U 201(MP 4012)引脚功能与参考电压引脚标注功能电压（V )1VIN 供电11.72VDD 7.7V 基准电压输出7.73DRIVE 驱动输出 2.34GND 地05CS1电流检测输入06SL 锯齿波斜率补偿07R T 外接振荡频率设置电阻 6.88SYNC 同步1.49CL 电流限制设定010REF 1.2V 基准电压输出1.211FAULT 故障指示,L E D 灯电流控制7.712OVP 过压检测输入313PW M 背光亮度调节输入 3.214CO M P 转换器补偿 1.915ISET 灯电流阈值设置0.516FB灯电流检测输入0.52Q 414漏极电压时，发现背光闪亮一下(正常时应不亮）,怀疑Q 414异常。

取 下Q 414测量,发现其漏极与源极之间漏电，误使U 201⑯脚(FB )电压升至0.82V ,电路进入过流保护状态。

CHD-8机芯数字高清彩色电视机维修手册（CHD-8机芯：CHD29366，CHD29600H，CHD28300（F32），CHD28600（F32），CHD34300（F32）等）目录第一章维修安全须知和维修保养知识 (3)第三章技术规格 (7)第四章整机组成及机芯功能特点 (8)第五章整机信号流程 (10)第六章主要集成电路及组件功能简介 (11)第七章关键点波形测试图（仅供参考） (20)第八章维修模式、总线数据 (29)第一章维修安全须知和维修保养知识警告：对本产品进行维修前，请仔细阅读以下有关“X射线辐射知”“安全须知”及“产品安全注意事项”等说明。

1-1 X射线辐射1） 过高的电压有产生X射线辐射的潜在危险。

当长期遭受这种辐射影响时，将危害人体健康。

为了避免这种危害，每次维修前须按本手册中规定的高压检查步骤用精确的高压表检查显像管阳极高压并确保其不超过规定极限值。

2） 视机内X射线辐射源是高压部分和显像管。

本电视机采用辐射最小化设计，正常使用电视机是安全的。

为了长久维持最小X射线辐射，在需要更换显像管时，必须使用本手册元件清单中规定的相同厂家、相同型号的显像管。

3） 电视机中某些元器件具备防护X射线辐射的特殊安全特性，进行这些元器件更换时，必须使用本手册元件清单中规定的相同厂家、相同型号、相同规格的元器件。

4） 电视机一经维修调整时，可能导致显像管阳极高压标称值的变动。

为此，维修调整后，请务必重新确认高压标称值在允许范围之内。

1-2 安全须知警告：本电视机的维修必须由专业技术人员进行。

1） 视机内有高压，打开后罩后须特别小心。

1.1对高压电子设备缺乏了解的人，不要试图修理本机。

1.2为防止电击，处置显像管时，应首先将显像管阳极对电视机底板放电。

1.3为防止显像管破碎时碎片伤人，工作时请使用耐震防护镜，并使显像管远离未受保护的身体。

1.4持拿或搬动显像管时，严禁提握显像管颈部。

2） 修电视机时，必须使用工厂规定的电压、频率相同的交流电。

长虹液晶电视LSO7机芯维修手册目录第一章 LS07机芯液晶电视的规格特点和整机组成 (2)第二章 LS07机芯液晶电视的主要集成电路功能简介 (5)第三章 LS07机芯液晶电视整机信号流程分析 (15)第四章 LS07机芯液晶电视典型故障维修流程及实例 (18)第五章 LS07机芯液晶电视维备件、易损件清单 (21)第六章 LS07机芯工厂维修模式参数调整 (24)附：一、长虹L S07机芯液晶电视原理图二、长虹L S07机芯液晶电视装配图三、长虹L S07机芯液晶电视接线图第一章 LS07机芯液晶电视的规格特点和整机组成一、F系列液晶电视的技术规格：采用LS07机芯的F系列液晶电视目前主要有以下五种型号的产品：1．CHD-TM150F7:物理分辨率为1024×768（XGA），音频输出功率2×2.0W，液晶电视输入电压：DC 12V，电源适配器输入电压：AC 110～240V, 50/60Hz，专用电源适配器型号：CHA-1204。

2．CHD-TD170F7:物理分辨率为1280×768（WXGA），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关，内置DVD模块。

3．CHD-W170F7:物理分辨率为1280×768（WXGA），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关。

4．CHD-TD201F7:物理分辨率为640×480（使用LG屏）或800×600（使用AU屏），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关，内置DVD 模块。

5．CHD-TM201F7:物理分辨率为640×480（使用LG屏）或800×600（使用AU屏），音频输出功率2×2.0W，内置电源模块的AC输入电压：AC 110～240V, 50/60Hz，整机设置交流电源开关。
