双代号网络图时间参数的计算练习(精)

节点的最早时间计算方法是：从左往右累加，取最大值；节点的最迟时间计算方法是：从右向左递减，取最小值。

自由时差和总时差的计算，是和它们的概念一样的。

即：总时差：最迟开始时间减去最早开始时间，或等于最迟完成时间减去最早完成时间。

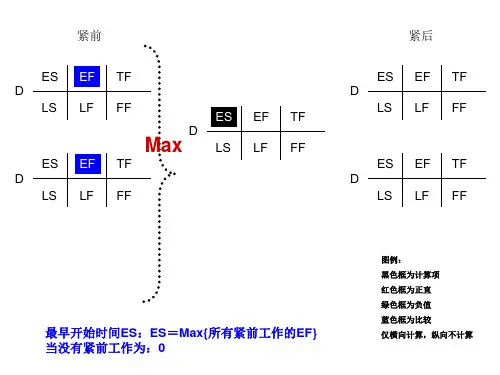

工作最早时间的计算：顺着箭线，取大值工作最迟时间的计算：逆着箭线，取小值总时差：最迟减最早自由时差：后早始减本早完1．工作最早时间的计算（包括工作最早开始时间和工作最早完成时间）：“顺着箭线计算，依次取大”（最早开始时间--取紧前工作最早完成时间的最大值），起始结点工作最早开始时间为0。

用最早开始时间加持续时间就是该工作的最早完成时间。

2．网络计划工期的计算：终点节点的最早完成时间最大值就是该网络计划的计算工期，一般以这个计划工期为要求工期。

3．工作最迟时间的计算（包括工作最迟完成时间和最迟开始时间）：“逆着箭线计算，依次取小”（最迟完成时间--取紧后工作最迟开始时间的最小值）。

与终点节点相连的最后一个工作的最早完成时间（计算工期）就是最后一个工作的最迟完成时间。

用最迟完成时间减去工作的持续时间就是该工作的最迟开始时间。

4．总时差：“最迟减最早”（最迟开始时间减最早开始时间或者最迟完成时间减最早完成时间）。

注意这里都是“最迟减最早”。

每个工作都有总时差，最小的总时差是零，我们经常说总时差为零的工作是“没有总时差”。

5．自由时差：“后早始减本早完”(紧后工作的最早开始时间减本工作的最早完成时间)。

自由时差总是小于、最多等于总时差，不会大于总时差。

诀窍：双代号网络图6个时间参数计算ES（早开）LS（迟开）总时差EF（早完）LF（迟完）自由时差计算步骤：①先确定LF：主要看其紧后工作的迟开时间，即LF=后LS的最小值，进而计算LS=LF－Dij；②再确定ES：主要看其紧前工作的迟完时间，即ES=前LF的最大值（确定前工作的关键线路工期），进而计算EF=ES＋Dij；③计算总时差=LS－ES=LF－EF；④计算自由时差=后ES－EF。

双代号网络图六个时间参数的简易计算方法
一、非常有用的要点：
任何一个工作总时差≥自由时差
自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差
在网络计划中，计算工期是根据终点节点的最早完成时间的最大值
二、双代号网络图六时参数总结的计算步骤（比书上简单多了）
① ②
t 过程
步骤一：
1．A 上再做A 下
2．做的方向从起始工作往结束工作方向；
3．起点的A 上＝0，下一个的A 上＝前一个的A 下；当遇到多指向时，要取数值大的A 下
4．A 下=A 上+t 过程（时间）
步骤二：
1．B 下再做B 上
2．做的方向从结束点往开始点
3．结束点B 下=T （需要的总时间=结束工作节点中最大的A 下）
结束点B 上=T-t 过程（时间）
关键工作：总时差最小的工作
最迟开始时间—最早开始时间（min ）
最迟完成时间—最早完成时间（min ）
4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B上
B上=B下—t过程（时间）
步骤三：总时差=B
上—A
上
=B
下
—A
下
如果不相等，你就是算错了
步骤四：自由时差=紧后工作A
上（取最小的）—本工作A
下
例：
总结起来四句话：
1．最早时间从起点开始，最早开始＝紧前最早结束的max值；
2．最迟时间总终点开始，最迟完成＝紧后最迟开始的min值；
3．总时差＝最迟－最早；
4．自由时差＝紧后最早开始的min值－最早开始
注：总时差＝自由时差＋紧后总时差的min值。

某工程项目的双代号网络见下图。

（时间单位：月）1、计算时间参数（1）计算节点最早时间，计算方法：最早时间：从左向右累加，取最大值。

（2）计算最迟时间,最迟时间计算方法：从右向左递减，取小值。

2、计算工作的六个时间参数自由时差：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间。

总时差：该工作在不影响总工期情况下所具有的机动时间。

通过前面计算节点的最早和最迟时间，可以先确定工作的最早开始时间和最迟完成时间，根据工作持续时间，计算出最早完成时间和最迟开始时间，以F工作为例，计算F工作的4个参数（以工作计算法标示）如下：注:EF=ES+工作持续时间LF=LS+工作持续时间接下来计算F工作的总时差TF，在工作计算法中，总时差TF=LS-ES或LF-EF，在节点计算法，总时差TF可以紧后工作的最迟时间-本工作的最早完成时间，或者是紧后工作最迟时间-最早时间，以F工作为例计算它的TF：接下来计算F工作的自由时差FF，根据定义：该工作在不影响其紧后工作最早开始时间的情况下所具有的机动时间，自由时差FF=紧后工作最早（或最小）开始时间-本工作最早完成时间ES，以F工作为例，F的紧后工作为G和H，G工作的最早开始时间为10（即4节点的最早时间），H工作的最早开始时间为11（即5节点的最早时间），G工作的时间最小，所以F的自由时差FF=G工作的最早开始时间ES-F工作的最早完成时间EF：最后计算所有工作的时间参数如图：A：挖基坑。

B：垫层C：挖方D：填方：E:挡土墙F：填方G：挖方H填方通过上图我们得知：（1）关键线路为1－3－5－6，计算工期为16个月。

（2）当计划工期=计算工期时，关键工作的总时差和自由时差为0，即总时差为0的工作就是关键工作，当工作的总时差为0时，其自由时差必然为0.（3）当计划工期≠计算工期时，总时差最小的工作为关键工作。

总结：以前一直学的是工作计算法，其计算复杂且容易出错，较耗时间，本次运用节点计算法和工作计算法优点的进行综合，使更容易掌握和提高计算准确度，为后面的工期优化调整铺垫基础。

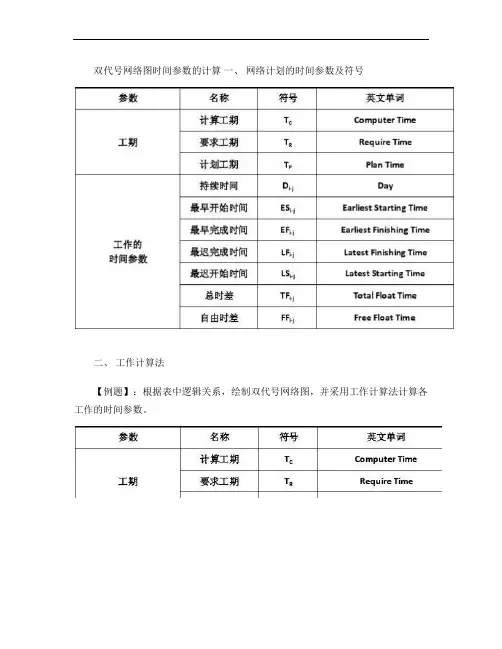

双代号网络图时间参数的计算一、网络计划的时间参数及符号二、工作计算法【例题】：根据表中逻辑关系，绘制双代号网络图，并采用工作计算法计算各工作的时间参数。

（一）工作的最早开始时间ES i-j--各紧前工作全部完成后，本工作可能开始的最早时刻。

（二）工作的最早完成时间EF i-j EF i-j ＝ES i-j + Di-j1．计算工期T c 等于一个网络计划关键线路所花的时间，即网络计划结束工作最早完成时间的最大值，即T c ＝max ｛EF i-n ｝2．当网络计划未规定要求工期T r 时， T p ＝T c3．当规定了要求工期T r 时，T c ≤T p ，T p ≤T r--各紧前工作全部完成后，本工作可能完成的最早时刻。

（三）工作最迟完成时间LF i-j1．结束工作的最迟完成时间LF i-j ＝T p2. 其他工作的最迟完成时间按“逆箭头相减，箭尾相碰取小值”计算。

--在不影响计划工期的前提下，该工作最迟必须完成的时刻。

（四）工作最迟开始时间LS i-jLS i-j ＝LF i-j －D i-j--在不影响计划工期的前提下，该工作最迟必须开始的时刻。

（五）工作的总时差TF i-jTF i-j ＝LS i-j －ES i-j 或TF i-j ＝LF i-j －EF i-j--在不影响计划工期的前提下，该工作存在的机动时间。

（六）自由时差FF i-jFF i-j ＝ES j-k －EF i-j--在不影响紧后工作最早开始时间的前提下，该工作存在的机动时间。

作业1：根据表中逻辑关系，绘制双代号网络图。

作业2：根据表中逻辑关系，绘制双代号网络图。

双代号网络图6个时间参数简单计算方法双代号网络图（也称为双代号网）是一种用来表达工程项目或生产流程中各个活动之间的先后关系的工具。

它通过使用箭头来表示活动，箭头的方向表示活动的先后顺序，箭头上的时间参数表示活动的开始时间和持续时间。

在双代号网络图中，有六个重要的时间参数，分别是：最早开始时间（ES）、最早结束时间（EF）、最晚开始时间（LS）、最晚结束时间（LF）、总时差（TF）和自由时差（FF）。

1. 最早开始时间（Early Start，ES）：指一个活动可以开始的最早时间。

对于一个活动，它的最早开始时间等于它的前驱活动的最早结束时间（EF）。

2. 最早结束时间（Early Finish，EF）：指一个活动结束的最早时间。

对于一个活动，它的最早结束时间等于最早开始时间（ES）加上该活动的持续时间（D）。

3. 最晚开始时间（Late Start，LS）：指一个活动可以开始的最晚时间。

对于一个活动，它的最晚开始时间等于它的后继活动的最早开始时间（ES）减去该活动的持续时间（D）。

4. 最晚结束时间（Late Finish，LF）：指一个活动结束的最晚时间。

对于一个活动，它的最晚结束时间等于它的后继活动的最早开始时间（ES）减去15. 总时差（Total Float，TF）：指一个活动可以延迟的最长时间，而不会导致项目整体工期延长。

总时差等于最晚开始时间（LS）减去最早开始时间（ES），或等于最晚结束时间（LF）减去最早结束时间（EF）。

6. 自由时差（Free Float，FF）：指一个活动可以延迟的最长时间，而不会导致后续活动受到延迟的影响。

自由时差等于后继活动的最早开始时间（ES）减去该活动的最早结束时间（EF）减去1计算这六个时间参数的方法如下：1.计算最早开始时间（ES）和最早结束时间（EF）：根据箭头的方向，从左往右依次确定每个活动的最早开始时间和最早结束时间。

对于第一个活动，最早开始时间为0，最早结束时间为持续时间（D）。

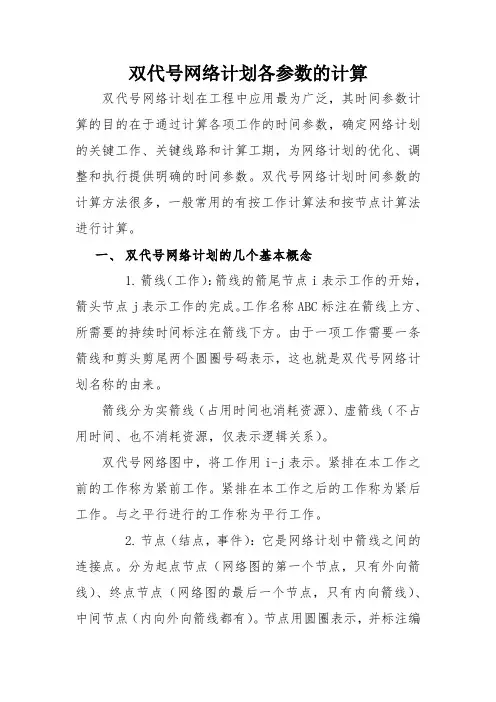

双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛，其时间参数计算的目的在于通过计算各项工作的时间参数，确定网络计划的关键工作、关键线路和计算工期，为网络计划的优化、调整和执行提供明确的时间参数。

双代号网络计划时间参数的计算方法很多，一般常用的有按工作计算法和按节点计算法进行计算。

一、双代号网络计划的几个基本概念1.箭线（工作）：箭线的箭尾节点i表示工作的开始，箭头节点j表示工作的完成。

工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。

由于一项工作需要一条箭线和剪头剪尾两个圆圈号码表示，这也就是双代号网络计划名称的由来。

箭线分为实箭线（占用时间也消耗资源）、虚箭线（不占用时间、也不消耗资源，仅表示逻辑关系）。

双代号网络图中，将工作用i-j表示。

紧排在本工作之前的工作称为紧前工作。

紧排在本工作之后的工作称为紧后工作。

与之平行进行的工作称为平行工作。

2.节点（结点，事件）：它是网络计划中箭线之间的连接点。

分为起点节点（网络图的第一个节点，只有外向箭线）、终点节点（网络图的最后一个节点，只有内向箭线）、中间节点（内向外向箭线都有）。

节点用圆圈表示，并标注编号。

3.线路：从起点开始，沿箭头方向顺序通过一系列箭线和节点，最后到达终点节点的通路。

一般网络图有多条线路，其中总时间最长的称为关键路线，常用双线或粗线标注。

其他称为非关键线路。

二、时间参数的概念及符号1.工作持续时间（D i-j）:是一项工作从开始到完成的时间。

2.工期（T）：泛指完成任务所需要的时间，一般有以下三种：（1）计算工期，根据网络计划时间参数计算出来的工期，用T c表示；（2）要求工期，任务委托人所要求的工期，用T r表示；（3）计划工期，根据要求工期和计算工期所确定的作为实施目标的工期，用T p表示。

计划工期应按如下情况分别确定：当已规定了要求工期T r时，T p≦T r当未规定要求工期时，T p=T c3.网络计划中工作的六个时间参数（1）最早开始时间（ES i-j），指在各紧前工作全部完成后，工作i-j有可能开始的最早时刻。

双代号网络计划各参数的计算双代号网络计划在工程中应用最为广泛,其时间参数计算的目的在于通过计算各项工作的时间参数,确定网络计划的关键工作、关键线路与计算工期,为网络计划的优化、调整与执行提供明确的时间参数。

双代号网络计划时间参数的计算方法很多,一般常用的有按工作计算法与按节点计算法进行计算。

一、双代号网络计划的几个基本概念1.箭线(工作):箭线的箭尾节点i表示工作的开始, 箭头节点j表示工作的完成。

工作名称ABC标注在箭线上方、所需要的持续时间标注在箭线下方。

由于一项工作需要一条箭线与剪头剪尾两个圆圈号码表示,这也就就是双代号网络计划名称的由来。

箭线分为实箭线(占用时间也消耗资源)、虚箭线(不占用时间、也不消耗资源,仅表示逻辑关系)。

双代号网络图中,将工作用i-j表示。

紧排在本工作之前的工作称为紧前工作。

紧排在本工作之后的工作称为紧后工作。

与之平行进行的工作称为平行工作。

2.节点(结点,事件):它就是网络计划中箭线之间的连接点。

分为起点节点(网络图的第一个节点,只有外向箭线)、终点节点(网络图的最后一个节点,只有内向箭线)、中间节点(内向外向箭线都有)。

节点用圆圈表示,并标注编号。

3.线路:从起点开始,沿箭头方向顺序通过一系列箭线与节点,最后到达终点节点的通路。

一般网络图有多条线路,其中总时间最长的称为关键路线,常用双线或粗线标注。

其她称为非关键线路。

二、时间参数的概念及符号1.工作持续时间(D i-j):就是一项工作从开始到完成的时间。

2.工期(T):泛指完成任务所需要的时间,一般有以下三种:（1）计算工期,根据网络计划时间参数计算出来的工期,用T c表示;（2）要求工期,任务委托人所要求的工期,用T r表示;（3）计划工期,根据要求工期与计算工期所确定的作为实施目标的工期,用T p表示。

计划工期应按如下情况分别确定:当已规定了要求工期T r时,T p≦T r当未规定要求工期时,T p=T c3.网络计划中工作的六个时间参数（1）最早开始时间(ES i-j),指在各紧前工作全部完成后,工作i-j有可能开始的最早时刻。

一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

双代号网络图时间参数计算网络图时间参数计算的目的是确定各节点的最早可能开始时间和最迟必须开始时间，以及各工作的最早可能开始时间和最早可能完成时间，最迟必须开始时间和最迟必须完成时间，各工作的总时差和自由时差，以便确定整个计划的完成日期、关键工作和关键线路，从而为网络计划的执行、调整和优化提供科学的数据。

时间参数的计算可采用不同方法，如图上作业法、表上作业法和电算法等，这里主要介绍图上作业法和表上作业法。

1.各项时间参数的符号表示图1∙1时间参数关系简图设有线路h~Hfjfk,则：D i.——工作i—j的施工持续时间；Dj——工作i—/的紧前工作h-i的施工持续时间；D hk——工作i—/♦的紧后工作/一k的施工持续时间；T iε——节点①最早时间；T；——节点①最迟时间;里——工作i-∕的最早开始时间；——工作i-j的最早完成时间；坐——工作i-∕的最迟开始时间；T£——工作，一/的最迟完成时间；用——工作，一/的总时差；电——工作，一/的自由时差；2.时间参数间的关系分析图1-1这条线路，可以得出如下结论:睛=T i εT 苔=需+ %丐=T-* =哨-0T3 .图上作业法当工作数目不太多时•，直接在网络图上进行时间参数的计算十分方便。

由于双代号 网络图的节点时间参数与工作时间参数紧密相关，因此，在图上进行计算时.，通常只需 标出节点（或工作）的时间参数。

现以图1-2为例介绍图上作业法的步骤：（I ）计算各个节点的最早时间7"节点的最早时间就是该节点前面的工作全部完成，后面的工作最早可能开始的时间。

计算节点的最早开始时间应从网络图的起点节点开始，顺着箭线方向依次逐项计算，直 到终点节点为止。

计算方法是：先假定起点节点①的最早时间为零，即7丁=0;中间节 点的最早时间为该节点前各紧前工作最早完成时间中的最大值。

根据公式（1-2）,工作 的最早完成时间为工作的最早开始时间（即工作的开始节点的最早时间）加上工作的持 续时间，故：T=ma⅛" + %∙} （1-5）在图1-2中，各节点的最早时间计算如下:(1-1) (1-2) (1-3) (1-4)图1・2图上作业法示意图4^=7]E+D1,2=0+7=7*=7]E + %=0 + 4 = 47]E+D1,4=0+4=4'乃= max<琛+ 2 .4 =7 + 2 = 91 = 9* +。

双代号网络图六个时间参数的简易计算方法
一、非常有用的要点：
任何一个工作总时差≥自由时差
自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差
在网络计划中，计算工期是根据终点节点的最早完成时间的最大值
二、双代号网络图六时参数总结的计算步骤（比书上简单多了）
① ②
t 过程
步骤一：
1．A 上再做A 下
2．做的方向从起始工作往结束工作方向；
3．起点的A 上＝0，下一个的A 上＝前一个的A 下；当遇到多指向时，要取数值大的A 下
4．A 下=A 上+t 过程（时间）
步骤二：
1．B 下再做B 上
2．做的方向从结束点往开始点
3．结束点B 下=T （需要的总时间=结束工作节点中最大的A 下） 结束点B 上=T-t 过程（时间）
关键工作：总时差最小的工作
最迟开始时间—最早开始时间（min ）
最迟完成时间—最早完成时间（min ）
4．B下=前一个的B上（这里的前一个是从终点起算的）；遇到多指出去的时，取数值小的B上
B上=B下—t过程（时间）
步骤三：总时差=B
上—A
上
=B
下
—A
下
如果不相等，你就是算错了
步骤四：自由时差=紧后工作A
上（取最小的）—本工作A
下
例：
总结起来四句话：
1．最早时间从起点开始，最早开始＝紧前最早结束的max值；
2．最迟时间总终点开始，最迟完成＝紧后最迟开始的min值；
3．总时差＝最迟－最早；
4．自由时差＝紧后最早开始的min值－最早开始
注：总时差＝自由时差＋紧后总时差的min值。
