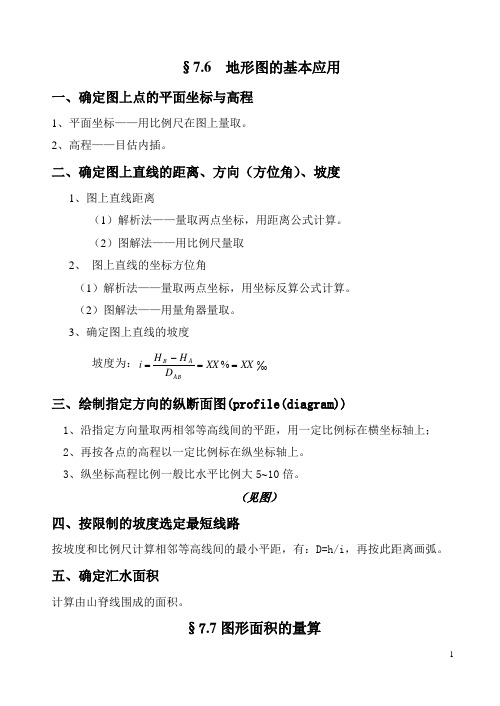

§7.6 地形图的基本应用一、确定图上点的平面坐标与高程1、平面坐标——用比例尺在图上量取。
2、高程——目估内插。
二、确定图上直线的距离、方向（方位角）、坡度1、图上直线距离（1）解析法——量取两点坐标，用距离公式计算。
（2）图解法——用比例尺量取2、 图上直线的坐标方位角（1）解析法——量取两点坐标，用坐标反算公式计算。
（2）图解法——用量角器量取。
3、确定图上直线的坡度坡度为：000%XX XX D H H i AB A B ==-=三、绘制指定方向的纵断面图(profile(diagram))1、沿指定方向量取两相邻等高线间的平距，用一定比例标在横坐标轴上；2、再按各点的高程以一定比例标在纵坐标轴上。
3、纵坐标高程比例一般比水平比例大5~10倍。
（见图）四、按限制的坡度选定最短线路按坡度和比例尺计算相邻等高线间的最小平距，有：D=h/i ，再按此距离画弧。
五、确定汇水面积计算由山脊线围成的面积。
§7.7图形面积的量算一、方格纸法——数方格的个数，计算面积。
二、平行线法——分解成梯形，计算面积。
三、解析法面积公式：相邻顶点与坐标轴（X 或Y ）所围成的各梯形面积的代数和。
[]))(())(())(())(211414434323321221y y x x y y x x y y x x y y x x P -+--+--++-+=（ 整理成：[])()()()(21314243132421y y x y y x y y x y y x P -+-+-+-= 写成以下四种形式的通用公式：∑∑∑∑=+++=+-+=-+=-=-+=-=-=ni i i i i i i n i i i i i ni i i i ni i y x y x P y y x x P x x y P y y x P 111111111111)(21)()(21)(21)(21四、 求积仪法方法：沿边线滚动一圈。
![地形图的应用(国家基本比例尺地形图分幅与编号)[1]](https://img.taocdn.com/s1/m/d16aa064561252d380eb6e94.png)
地形图的应用（国家基本比例尺地形图分幅与编号）大比例尺地形图是建筑工程规划设计和施工中的重要地形资料。
特别是在规划设计阶段，不仅要以地形图为底图，进行总平面的布设，而且还要根据需要，在地形图上进行一定的量算工作，以便因地制宜地进行合理的规划和设计。
1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。
一．梯形分幅与编号1、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。
即自赤道向北或向南分别按纬差4°分成横列，各列依次用A、B...V表示。
自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2 (60)表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：100万比例尺图的图号为J—50。
2、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。
每幅1：10万的图，划分成4幅1：5万的图，分别在1：10万的图号后写上各自的代号A、B、C、D。
每幅1：5万的图又可分为4幅1：2．5万的图，分别以1、2、3、4编号。
每幅1：10万图分为64幅1：1万的图，分别以(1)、(2)、……(64)表示。
1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。
每幅1：10000 的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。
每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。
采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。
