地形图应用习题

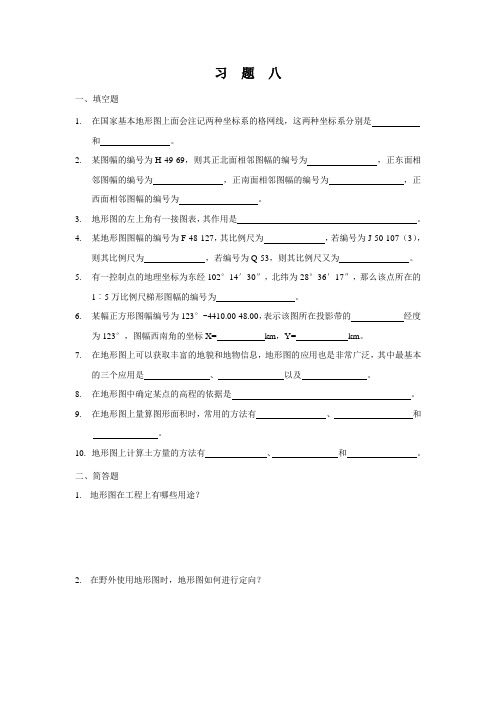

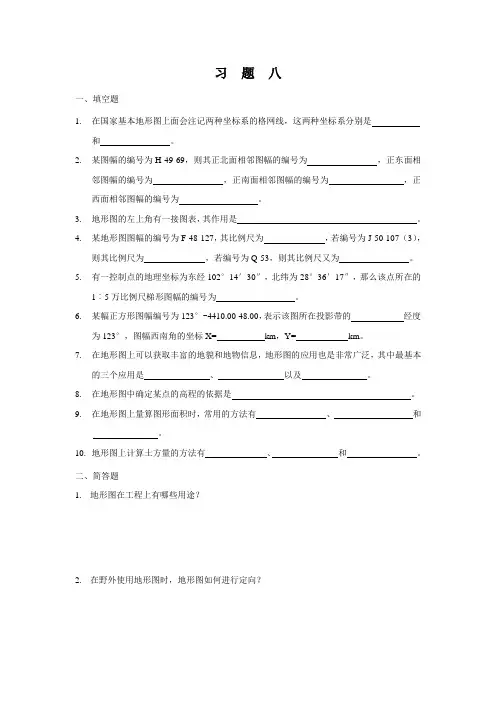

习题八一、填空题1.在国家基本地形图上面会注记两种坐标系的格网线，这两种坐标系分别是和。

2.某图幅的编号为H-49-69，则其正北面相邻图幅的编号为，正东面相邻图幅的编号为，正南面相邻图幅的编号为，正西面相邻图幅的编号为。

3.地形图的左上角有一接图表，其作用是。

4.某地形图图幅的编号为F-48-127，其比例尺为，若编号为J-50-107-（3），则其比例尺为，若编号为Q-53，则其比例尺又为。

5.有一控制点的地理坐标为东经102°14′30″，北纬为28°36′17″，那么该点所在的1︰5万比例尺梯形图幅的编号为。

6.某幅正方形图幅编号为123°-4410.00-48.00，表示该图所在投影带的经度为123°，图幅西南角的坐标X= km，Y= km。

7.在地形图上可以获取丰富的地貌和地物信息，地形图的应用也是非常广泛，其中最基本的三个应用是、以及。

8.在地形图中确定某点的高程的依据是。

9.在地形图上量算图形面积时，常用的方法有、和。

10.地形图上计算土方量的方法有、和。

二、简答题1.地形图在工程上有哪些用途？2.在野外使用地形图时，地形图如何进行定向？3.在地形图上量算点的平面坐标的方法有哪几种？试分述其操作过程。

4.地形图的工程应用当中，可以绘制确定方向的断面图，请简单叙述其步骤。

5.地形图的工程应用当中，确定面积有哪几种方法，分别简述它们的操作过程（要求画出相应的草图对照）。

6.简述采用断面法进行土石方量估算的操作步骤（要求画出相应的草图对照）。

7.试述采用方格网法进行土方计算的步骤（填挖平衡时场地平整的情况）。

8.要从地形图中获取某两点A、B构成的直线的坐标方位角，简述可以实现这一任务的两种常用方法。

三、计算题1. 在1:2000图幅坐标方格网上，今量测出ab =2.0cm, ac = 1.6cm, ad =3.9cm, ae = 5.2cm 。

试计算AB 两点间的距离D AB 及其坐标方位角αAB 。

第八章地形图的测绘与应用地形图地物1、相邻等高线之间的水平距离称为等高线平距。

2、地形图的分幅方法有梯形分幅和矩形分幅。

3、山脊的等高线应向下坡方向凸出，山谷的等高线应向上坡方向凸出。

4、在1∶2000地形图上，量得某直线的图上距离为18.17cm，则实地长度为363.4m。

1、下面那种说法是错误的( A )。

A 等高线在任何地方都不会相交B 等高线一定是闭和的连续曲线C 同一等高线上的点的高程相等D 等高线与山脊线、山谷线正交2、等高线有哪些特性？①同一条等高线上高程相等。

②等高线是闭合曲线③等高线只有在陡崖或悬崖处才会重合或相交。

④等高线经过山脊或山谷时改变方向，因此山脊线与山谷线应和改变方向处的等高线的切线垂直相交。

⑤在同一幅地形图内的基本等高距相同，等高线平距大表示地面坡度小；等高线平距小则表示地面坡度大；平距相等则坡度相同。

倾斜平面的等高线是一组间距相等且平行的直线。

6．我国基本比例尺地形图采用什么分幅方法？（）A．正方形 B.矩形C.梯形D.平行四边形9．按1/2基本等高距描绘出的等高线称为（）A．计曲线 B.间曲线C.首曲线D.助曲线14．已知两点间的高差为2米，实地水平距离为50米，则两点间的坡度为________。

1．什么叫地形图的比例尺？什么叫比例尺精度？比例尺精度有何作用?7.在1∶2000地形图上，设等高距为1米，现要设计一条坡度为5%的等坡度路线，则路线上等高线间隔应为( )A.0.1米B.0.1厘米C.1厘米D.5毫米9.下列说法正确的是( )A.等高线平距越大，表示坡度越小B.等高线平距越小，表示坡度越小C.等高距越大，表示坡度越大D.等高距越小，表示坡度越大6.在1∶10000地形图上，得到A、B两点的高差为2m，量得AB图上长度为1.5cm，则直线AB的坡度为___________％。

10.在地形图上，量得A、B点图上距离为0.02m，实地距离为100m，则该地形图的比例尺为___________。

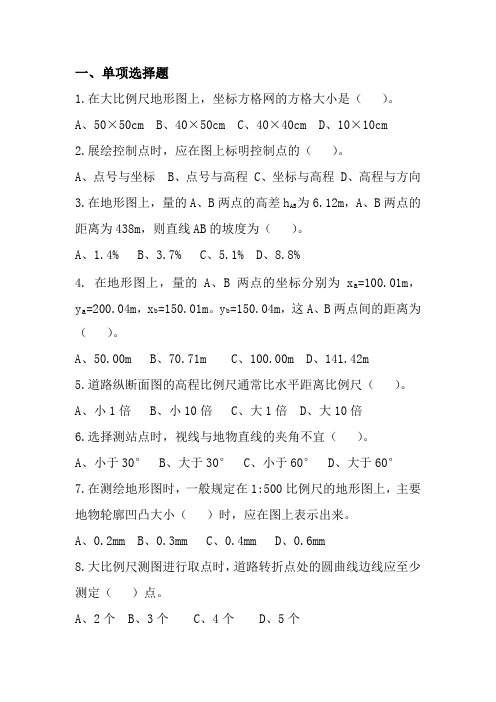

一、单项选择题1.在大比例尺地形图上，坐标方格网的方格大小是（）。

A、50×50cmB、40×50cmC、40×40cmD、10×10cm2.展绘控制点时，应在图上标明控制点的（）。

A、点号与坐标B、点号与高程C、坐标与高程D、高程与方向3.在地形图上，量的A、B两点的高差h AB为6.12m，A、B两点的距离为438m，则直线AB的坡度为（）。

A、1.4%B、3.7%C、5.1%D、8.8%4. 在地形图上，量的A、B两点的坐标分别为x a=100.01m，y a=200.04m，x b=150.01m。

y b=150.04m，这A、B两点间的距离为（）。

A、50.00mB、70.71mC、100.00mD、141.42m5.道路纵断面图的高程比例尺通常比水平距离比例尺（）。

A、小1倍B、小10倍C、大1倍D、大10倍6.选择测站点时，视线与地物直线的夹角不宜（）。

A、小于30°B、大于30°C、小于60°D、大于60°7.在测绘地形图时，一般规定在1:500比例尺的地形图上，主要地物轮廓凹凸大小（）时，应在图上表示出来。

A、0.2mmB、0.3mmC、0.4mmD、0.6mm8.大比例尺测图进行取点时，道路转折点处的圆曲线边线应至少测定（）点。

A、2个B、3个C、4个D、5个9.如图9-1所示，已知mn为过B点的一条大致垂直于相邻两等高线的线段，mn和mB的长度分别为9.0mm和6.0mm，等高距h 为1m，则用内插法求得B点的高程为（）。

图9-1 某等高线的部分线段图A、54.9mB、54.6mC、54.66mD、54.34m10. （）适用于各种不同几何图形的面积计算，且能达到较高的精度要求。

A、求积仪法B、透明方格纸法C、平行线法D、坐标计算法一、多项选择题1.大比例尺数字化测图一般经过（）阶段。

A、野外数据采集B、数据删除C、数据编码D、地图数据输出E、数据处理2.下列关于大比例尺测图取点原则的叙述，正确的有（）。

等高线地形图及其应用习题及解析我国某山脉主峰由古老的片麻岩构成，第四纪冰期时该地雪线高度为海拔3500~360米。

图一为该主峰附近地形图，图二为图一中某地的谷地景观图。

完成下面1～2题。

1．图二谷地景观可见于图一中的（）A.甲地B.乙地C.丙地D.丁地2．图二谷地的成因是（）A.构造断裂下陷B.流水侵蚀作用C.岩层挤压弯曲D.冰川侵蚀作用2020年5月27日上午11点整，中国珠峰高程测量登山队将五星红旗插上世界最高峰峰顶，实现了45年后我国测绘队员的再次登顶。

从位于5200m的大本营向上，队员们要经过甲、乙、丙、丁四个营地，其中一个营地由于空气流通不畅，容易引起高原反应，被称为“魔鬼营地”。

据此完成下面3～4题。

3．图中“魔鬼营地”是（）A.甲B.乙C.丙D.丁4．每年的5月是珠峰登顶的窗口期，主要原因是（）A.氧量较多B.风雪较小C.白昼较长D.气温较高小海坨山位于北京冬奥会延庆赛区,建有国家高山滑雪中心,滑道落差近900米。

小海坨山半山腰置出现一定厚度的低云,且停留时间较长,对滑雪赛事有一定影响。

研究表明,山地背风坡下沉气流与爬坡湿气流的相互作用是促进半山腰云形成的关键因素。

下图示意小海坨山及附近地形。

据此究成下面5～6题。

5．半山腰云主要分布在小海坨山主峰及山脊的（）A.东北方B.东南方C.西南方D.西北方6．与半山腰云邻近的下部气团相比,上部气团性质偏（）A.暖干B．暖湿 C.冷干D．冷湿7．为了赛事的顺利进行,气象部门预报半山腰云最需要精准观测滑雪场附近的（）①相对湿度①气压变化①气温水平分布①气温垂直分布A.①①B.①①C.①①D.①①下图为某地地质地形图，图中断层附近有一条溪流。

断层东侧相对上升﹐西侧相对下降。

完成下面第8题。

8．该溪流（）A.流向为自南向北B.侵蚀地表，形成断层C.晚于白垩纪形成D.西岸平坦，东岸陡峭读右图,完成下面9～10题。

9．图示区域内最大高差可能为()A.50米B.55米C.60米D.65米10．图中①②③④四处附近河流流速最快的是()A.①B.②C.③D.④11．在图示区域内拟建一座小型水库,设计坝高约13米,若仅考虑地形因素,则最适宜建坝处的坝顶长度约为()A.15米B.40米C.65米D.90米下图是我国东南某地旅游景区等高线地形图，图中虚线为观光索道线，索道运行速度保持恒定。

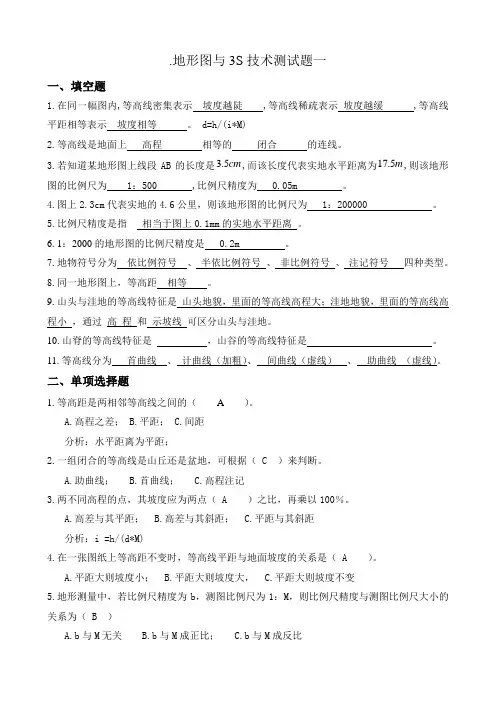

.地形图与3S 技术测试题一一、填空题1.在同一幅图内,等高线密集表示 坡度越陡 ,等高线稀疏表示 坡度越缓 ,等高线平距相等表示 坡度相等 。

d=h/(i*M)2.等高线是地面上 高程 相等的 闭合 的连线。

3.若知道某地形图上线段AB 的长度是cm 5.3,而该长度代表实地水平距离为m 5.17,则该地形图的比例尺为 1：500 ,比例尺精度为 0.05m 。

4.图上2.3cm 代表实地的4.6公里，则该地形图的比例尺为 1：200000 。

5.比例尺精度是指 相当于图上0.1mm 的实地水平距离 。

6.1：2000的地形图的比例尺精度是 0.2m 。

7.地物符号分为 依比例符号 、 半依比例符号 、 非比例符号 、 注记符号 四种类型。

8.同一地形图上，等高距 相等 。

9.山头与洼地的等高线特征是 山头地貌，里面的等高线高程大；洼地地貌，里面的等高线高程小 ，通过 高 程 和 示坡线 可区分山头与洼地。

10.山脊的等高线特征是 ，山谷的等高线特征是 。

11.等高线分为 首曲线 、 计曲线（加粗）、 间曲线（虚线） 、 助曲线 （虚线）。

二、单项选择题1.等高距是两相邻等高线之间的（ A ）。

A.高程之差；B.平距；C.间距 分析：水平距离为平距；2.一组闭合的等高线是山丘还是盆地，可根据（ C ）来判断。

A.助曲线；B.首曲线；C.高程注记3.两不同高程的点，其坡度应为两点（ A ）之比，再乘以100％。

A.高差与其平距；B.高差与其斜距；C.平距与其斜距 分析：i =h/(d*M)4.在一张图纸上等高距不变时，等高线平距与地面坡度的关系是（ A ）。

A.平距大则坡度小；B.平距大则坡度大，C.平距大则坡度不变5.地形测量中，若比例尺精度为b ，测图比例尺为1：M ，则比例尺精度与测图比例尺大小的关系为（ B ）A.b 与M 无关B.b 与M 成正比；C.b 与M 成反比6.在地形图上表示地形的方法是用（ A ）A.比例符号、非比例符号、线形符号和地物注记B.地物符号和地貌符号C.计曲线、首曲线、间曲线，助曲线7.测图前的准备工作主要有（ A ）A.图纸准备、方格网绘制、控制点展绘B.组织领导、场地划分、后勤供应C.资料、仪器工具、文具用品的准备8.若地形点在图上的最大距离不能超过3cm，对于比例尺为1/500的地形图，相应地形点在实地的最大距离应为（ A ）。

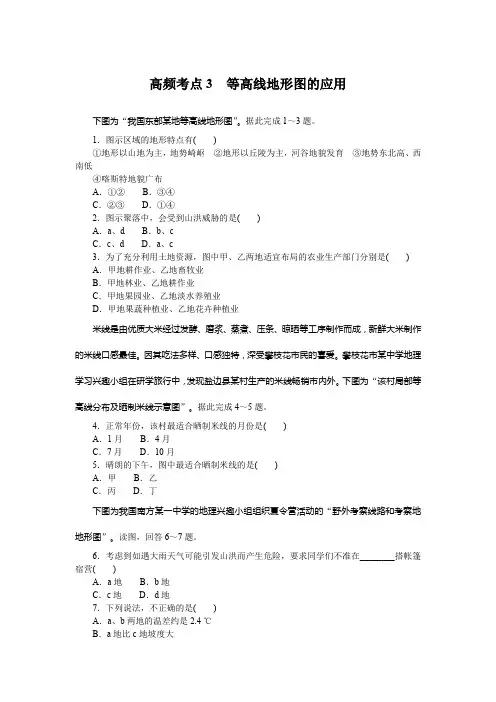

高频考点3等高线地形图的应用下图为“我国东部某地等高线地形图”。

据此完成1～3题。

1．图示区域的地形特点有()①地形以山地为主，地势崎岖②地形以丘陵为主，河谷地貌发育③地势东北高、西南低④喀斯特地貌广布A．①②B．③④C．②③D．①④2．图示聚落中，会受到山洪威胁的是()A．a、d B．b、cC．c、d D．a、c3．为了充分利用土地资源，图中甲、乙两地适宜布局的农业生产部门分别是() A．甲地耕作业、乙地畜牧业B．甲地林业、乙地耕作业C．甲地果园业、乙地淡水养殖业D．甲地果蔬种植业、乙地花卉种植业米线是由优质大米经过发酵、磨浆、蒸煮、压条、晾晒等工序制作而成，新鲜大米制作的米线口感最佳。

因其吃法多样、口感独特，深受攀枝花市民的喜爱。

攀枝花市某中学地理学习兴趣小组在研学旅行中，发现盐边县某村生产的米线畅销市内外。

下图为“该村局部等高线分布及晒制米线示意图”。

据此完成4～5题。

4．正常年份，该村最适合晒制米线的月份是()A．1月B．4月C．7月D．10月5．晴朗的下午，图中最适合晒制米线的是()A．甲B．乙C．丙D．丁下图为我国南方某一中学的地理兴趣小组组织夏令营活动的“野外考察线路和考察地地形图”。

读图，回答6～7题。

6．考虑到如遇大雨天气可能引发山洪而产生危险，要求同学们不准在________搭帐篷宿营()A．a地B．b地C．c地D．d地7．下列说法，不正确的是()A．a、b两地的温差约是2.4 ℃B．a地比c地坡度大C．沿途经过的山顶的海拔在大于700米，小于800米之间D.e处的地形是陡崖8.[2023·云南红河哈尼族彝族自治州月考]读图，完成下列要求。

(12分)某校地理研究性学习小组利用暑假对其所在地区进行野外综合考察，下图是他们考察地区的等高线地形图(单位：米)。

(1)描述该地区地形的基本特征。

(4分)(2)下图中①②两组图分别是沿两个相互垂直的方向画的地形剖面图，分析M点在①②两图中代表的地形类型：①____________，②____________。

第八章地形图的应用判断题1.在地形图中确定AB两点的实地水平距离，只能用直尺直接从地形图上量取，再根据比例尺换算。

该表述(错误)2.在地形图中确定AB直线的坐标方位角，可以用图解法和解析法。

该表述 (正确)3.汇水面积的边界线是由一系列山脊线连接而成。

（正确）4.在地形图中，可以确定图上任意点的平面直角坐标。

该表述 (正确)5.在地形图中，可以确定图上任意点的高程。

该表述 (正确)6.在地形图中，可以确定图上两点连线的坡度。

该表述 (正确)7.地形图上量算面积的方法有：几何图形法，透明方格纸法，平行线法，土方量计算法等等，该表述（错误）。

8.在地形图中确定AB直线的坐标方位角，图解法比解析法精度高。

该表述 (错误)9.坡度一般用百分数或千分数来表示，其中“－”为上坡，“＋”为下坡。

该表述 (错误)10.用图解法确定地形图上AB直线坐标方位角时，不用求出A、B两点的平面坐标。

该表述 (正确)11.地图的投影轴选择都一样。

（错误）12.地形图的编号一般是以图的中点所处坐标为引数。

（错误）13.高斯投影有误差，但这种误差可略去不计。

（错误）A. 正确B.14.地形图的比例尺大，精度就越好；比例尺小，精度就越差。

（正确）15.用解析法确定地形图上AB直线坐标方位角时，不用求出A、B两点的平面坐标。

该表述 (错误)16.在地形图中，不能确定任意点的平面直角坐标。

该表述 (错误)17.纵断面图是反映指定方向地面平面变化的剖面图。

该表述 (错误)18.纵断面图是反映指定方向地面起伏变化的平面图。

该表述 (否)19.在一般情况下纵断面图的高程比例尺和平距比例尺相同。

该表述 (错误)20.纵断面图的纵轴表示水平距离。

该表述 (错误 )21.纵断面图的横轴表示水平距离。

该表述 (正确)22.纵断面图的纵轴表示高程。

该表述 (正确)23.纵断面图的横轴表示高程。

该表述 (错误)24.三等水准测量不要求三丝能读数。

该表述（错误）25.三等水准测量的观测顺序是“后－后－前－前”。

第一章地球和地图1.3 地形图班级姓名一、选择题读下图,完成下面12小题。

1．甲点海拔为（）A．1600米B．2400米C．800米D．3200米2．一般情况下,海拔每升高100米,气温降低0、6℃。

如果乙点的气温为15.8℃,那么甲点的气温应该是（）A．11℃B．25.4℃C．20.6℃D．6.2℃读等高线地形图，完成下列34题。

3．图中乙地海拔是（）A．200米B．300米C．400米D．500米4．丙部位的地形是（）A．山谷B．山峰C．洼地D．陡崖下图为某学校开展定向越野比赛时使用的地图，选手从比赛起点出发，依次经过七个点标进行打卡，到达最终点时用时最短者获胜。

读图，完成下面57小题。

5．该比赛区域的地形类型是（）A．高原B．丘陵C．盆地D．平原6．图中点标4所在的地形部位是（）A．山谷B．陡崖C．山脊D．山峰7．比赛中（）A．起点位于终点的西北方向B．点标2到点标3一路上坡C．点标5是图中最高点D．点标7到终点最省体力读我国北方地区某地等高线地形图，完成下面89小题。

8．图示区域内主要的地形类型是（）A．高原B．山地C．平原D．丘陵9．关于图示区域内地理事物的叙述，正确的是（）A．公路的延伸方向为东西方向B．村落所处的地形部位是山脊C．公路的最大高差不超过40米D．适宜大面积种植柑橘下图示意某地等高线地形，读图完成下面1012小题。

10．图中甲、乙所表示的地形部位名称正确的是（）A．山谷、陡崖B．山脊、陡崖C．山谷、鞍部D．山脊、盆地11．为满足当地的粮食需求，据因地制宜原则，C处适宜发展的产业是（）A．林业B．渔业C．种植业D．畜牧业12．A地和B地之间的距离是（）A．500米B．1000米C．750米D．1500米2020年12月8日,中国和尼泊尔共同宣布珠穆朗玛峰的新高程为8848.46米。

下图为珠峰测量队测量线路周边等高线地形图。

读图,完成下面1315小题。

13．新高程8848.46米是（）A．珠穆朗玛峰的海拔B．珠穆朗玛峰的相对高度C．珠穆朗玛峰与海平面的距离D．珠穆朗玛峰到珠峰大本营的长度14．珠穆朗玛峰（）A．南坡位于中国境内B．位于南纬28度附近C．位于中国和尼泊尔交界处D．位于北温带和中纬度地区15．从珠峰大本营前往珠穆朗玛峰（）A．一直沿山谷前进B．一直向东方前进C．一号营地至珠穆朗玛峰坡度最陡D．珠峰大本营至一号营地海拔无变化二、解答题16．我国黄土高原地区某中学在家乡开展地理综合实践活动，读图回答下列问题。
