组合开关的应用要学习组合开关的原理，首先我们要知道他有什么用，在什么情况下用组合开关，组合开关能实现什么功能。
现在我们来看一个采煤工作面都有哪些设备，是如何采煤的。
这是一个采煤工作面的布置图：在这个图中的设备有：1、采煤机；2、液压支架；3、刮板输送机；4、转载机；5、破碎机；6、喷雾泵站；7、乳化泵站；8、胶带机（皮带运输机）；9、组合开关；10、移动变电站。
采煤的过程是这样：采煤机将煤采下来，落到刮板输送机上，刮板输送机将煤刮送至转载机上，有转载机转运到破碎机中，将大的煤矿破碎之后，由胶带输送机负责运输到原煤仓中。
当采煤机采完一片区域后，这片区域的就空出来了，为了防止坍塌，由液压支架进行支护，乳化泵站就是负责给液压支架的液压系统提供压力的。
在采煤的过程中，煤尘非常多，这是就需要洒水除尘。
喷雾泵站是负责提供高压力的水源的。
还有移动变电站，是负责给采煤面提供电源的，组合开关，就是负责控制这些设备的启动与停止的。
我们可以看出，在采煤工作面中，设备非常多，而且每一种设备上面还有好几个电动机，而且这些电机的功率还都比较大。
同时，这些电机之间还有一定的启动顺序，所以，要是使用一台磁力启动器控制一个电机，可以想象，要使用多少磁力启动器。
而且要想让各个磁力启动器之间进行联合控制，也是一件比较复杂的事情。
在这种情况下，组合开关便有了用武之地。
上图中是在一个采煤系统中使用了三台不同型号的联力组合开关控制了采煤系统中的所有设备。
虽然组合开关的型号非常多，但是他们都有许多的共同之处，所以我们只要掌握了其中一种型号的组合开关原理，其他的就好理解了。
我们这篇教程中，将KJZ3 型9回路开关为例进行讲解。
下一节，讲组合开关的主回路。
KJZ3-1500/3300 9回路组合开关主回路原理当我们拿到一份原理图的时候，我们要先从主回路开始看，看看主回路中一共有几个回路，每个回路中所带的负荷是什么，各个负荷之间有没有联动关系。
现在我们来分析一下KJZ3-1500/3300 9回路组合开关主回路。
新型矿用组合开关综合保护控制器的设计郭凤仪;张秀艳;张凤龙;王智勇【摘要】According to the present problems of bad performance of anti-interference and difficult maintenance exited in our mine combined switch, a design scheme of new comprehensive protection controller of dual-circuits mine combined switch based on PLC is proposed in this paper. This comprehensive protection controller uses the Germany Siemens s7-200 PLC as central control unit, though the hardware design and software programming can achieve protections of short circuit, overload, broken phase, over voltage, earth leakage interlock. Meanwhile, human-machine interface uses WeinviewMT6070iH all Chinese LCD touch screen to display, concise intuitively and easy operation. The result of the experiment shows that the controller of all kinds of protective functions can work accurately and quickly, ensures the whole equipment work safety, stability and anti-interference ability.%针对目前矿用组合开关存在抗干扰性差、维修困难等问题,提出了一种基于PLC的新型矿用双回路组合开关综合保护控制器的设计方案.该综合保护控制器以西门子S7-200 PLC为中央控制单元,通过硬件设计及软件编程,可实现短路、过载、断相、过欠压、漏电闭锁等保护功能.同时,人机界面采用威纶通MT6070iH全中文液晶触摸屏显示,简洁直观、易操作.试验表明,该控制器的各项保护控制功能均能快速准确执行,确保了整个装置工作的安全性、稳定性及抗干扰性.【期刊名称】《计算机系统应用》【年(卷),期】2012(021)004【总页数】5页(P152-155,119)【关键词】矿用组合开关;综合保护控制器;双回路;PLC;保护【作者】郭凤仪;张秀艳;张凤龙;王智勇【作者单位】辽宁工程技术大学电气与控制工程学院,葫芦岛125105;辽宁工程技术大学电气与控制工程学院,葫芦岛125105;辽宁工程技术大学电气与控制工程学院,葫芦岛125105;辽宁工程技术大学电气与控制工程学院,葫芦岛125105【正文语种】中文随着煤矿井下自动化程度的不断提高，对采煤设备的控制已由单一开关发展到了组合开关。

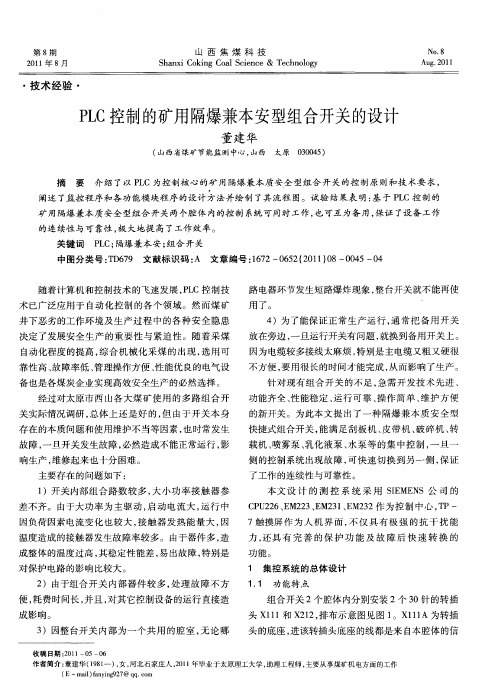

第3期 2011年3月工矿自动化Indust ry and M ine Auto mationNo.3 M ar.2011文章编号:1671-251X(2011)03-0019-03基于PLC 的矿用组合开关的设计郁青林, 王东, 汤东旭, 李翠兰(兖矿集团机电设备制造厂,山东邹城 273500)摘要:针对目前矿用组合开关存在抗干扰性差、维修困难等问题,提出了一种基于PLC 的智能型矿用组合开关的设计方案;给出了该组合开关的电气主回路总体结构,详细介绍了该组合开关电气控制回路即PLC 系统的硬件及软件设计。
实际测试结果表明,该组合开关运行可靠,快速实现了各种保护,确保了煤矿井下生产的安全性和连续性。
关键词:煤矿;组合开关;PLC 控制 中图分类号:TD67 文献标识码:BDesign of M ine used Combination Sw itch Based on PLCYU Qing lin, WA NG Dong, T ANG Do ng x u, LI Cui lan(Electro mechanical Equipment Factor y o f Yanzhou M ining Gr oup,Zoucheng 273500,China) Abstract :In v iew of problem s o f bad performance of anti interference and difficult m aintenance,the paper proposed a design scheme of m ine used intellig ent co mbinatio n sw itch based on PLC.It gave general str ucture of main electrical circuit of the sw itch and intro duced desig n o f hardw are and so ftw are o f electrical control circuit namely PLC system of the sw itch in details.T he r esult of actual test show ed that the sw itch runs reliably and can realize various protections r apidly,w hich ensures safety and co ntinuity for under ground pro duction.Key words :co al mine,combination sw itch,PLC control 收稿日期:2010-11-24科研项目:兖矿集团科研项目(200801)作者简介:郁青林(1969-),男,山东郓城人,工程师,现为兖矿集团机电设备制造厂厂长助理,主要从事电气事业部管理及新产品开发工作。
