矿用隔爆型多回路组合开关 电光

ＱＪＺ－４＊４００／１１４０电磁起动器说明书（电光四组合）方国胜培训工作室二Ｏ一Ｏ年八月QJZ系列矿用隔爆兼本质安全型智能化多回路真空电磁起动器一、概述1、QJZ系列矿用隔爆兼本质安全型智能化多回路真空电磁起动器（以下简称电磁起动器）适用于有甲烷及煤尘爆炸危险的煤矿井下。

在交流50Hz，电压为1140V或660V供电线路中，可对四台三相交流感应电动机或二台交流双绕组双速电动机的起动、停止、反转及双速切换进行控制，并能对电动机及线路进行保护。

以下说明以4×400A为例。

2、本开关采用准快速开门结构，结构简单合理，操作方便；本开关采用微机控制线路，实现开关的多功能（多用途）使开关既能作为普通开关使用，又能作为双速开关使用，便于管理和维护；本开关容量大，相对体积小，减小电气设备之间的连线。

二、工作条件1、海拔不超过2000米；2、周围环境温度不高于40℃，不低于—5℃；3、周围空气相对湿度不大于95％（25℃时）；4、周围介质中无破坏金属和绝缘的气体；5、与垂直的倾斜不大于15度；6、须能防止水和液体侵入开关内部；7、无剧烈振动颠簸。

三、型号编制1、型号编制意义VA四、主要技术参数和技术性能1、额定电压：1140 (660) V，660（380）；2、额定电流：4×400；3、频率：50HZ；4、电流整定范围：10—400A有级可调；5、控制电动机的功率范围：60KW—590KW（1140V）36KW—360KW（660V）20KW—207KW（380V）6、主回路真空接触器性能指标（1） 接通能力：4000A，100次；（2） 分断能力：3200A，25次；（3） 极限分断能力：4500A，3次；（4） 电寿命：AC3、60万次；AC4、6万次；7、隔离换向开关分断能力：1200A；8、控制方式（1） 先导回路控制：本机控制，远方控制，微机程序控制；（2） 功能选择：四回路单机单速；四回路多机单速联机；二回路单机双速；二回路双机双速联机；（3） 二回路双速自动切换原则：a）电流型：主回路电流降至小于整定值的1.1Ie时;b）时间型：低速起动后延时5—30S（可调）。

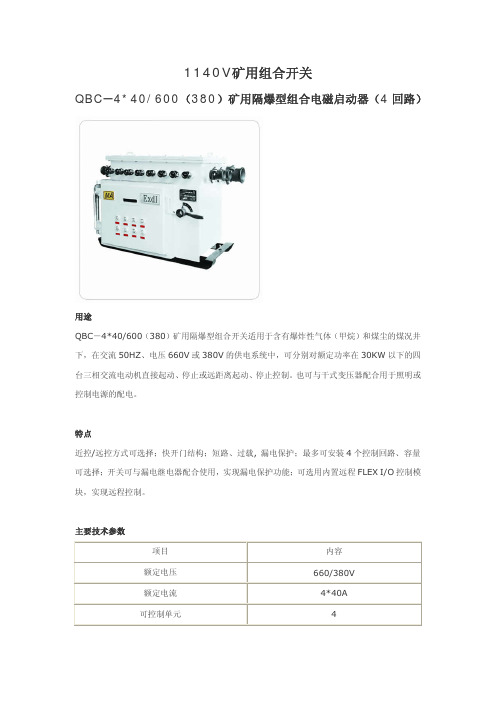

1140V矿用组合开关QBC－4*40/600（380）矿用隔爆型组合电磁启动器（4回路）用途QBC－4*40/600（380）矿用隔爆型组合开关适用于含有爆炸性气体（甲烷）和煤尘的煤况井下，在交流50HZ、电压660V或380V的供电系统中，可分别对额定功率在30KW以下的四台三相交流电动机直接起动、停止或远距离起动、停止控制。

也可与干式变压器配合用于照明或控制电源的配电。

特点近控/远控方式可选择；快开门结构；短路、过载, 漏电保护；最多可安装4个控制回路、容量可选择；开关可与漏电继电器配合使用，实现漏电保护功能；可选用内置远程FLEX I/O控制模块，实现远程控制。

主要技术参数项目内容额定电压660/380V额定电流4*40A可控制单元4防爆型式 矿用隔爆型ExdI控制方式 近控/远控方式选择控制功率 5-30kW引入电缆外径 电力线路Φ32-71mm 、控制线路Φ7-23mm外形尺寸/重量 1240*585*820mm/500kg保护功能过载、短路、漏电窗口显示内容（指示灯显示）电源指示工作回路指示漏电指示QJZ-315/1140（660）Z /QJZ-400/1140（660）Z 矿用智能型真空电磁起动器QJZ-315/1140（660）Z 及QJZ-400/1140（660）Z 矿用隔爆兼本质安全型智能真空起动器适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50HZ 、电压1140V 或660V 供电系统中，对额定电流至315（400）A 电动机直接起动、停止或远距离起动、停止控制，并对电动机及其供电路线路进行保护。

特点16位微处理器智能控制，液晶汉(英)字显示，电流检测及故障输出，可选数据传输接口（RS485或Device Net），可选内置远程FLEX I/O，实现远程控制主要技术参数内容项目ContentQJZ-315/1140（660）Z QJZ-400/1140（660）Z 额定电压1140/660V额定电流315A400A电压1440V75-460kW75-590kW控制电机功率电压660V40-250kW40-340kW 外型尺寸/重量800*580*889mm/390kg 1175*590*950mm/450kg 防爆型式矿用隔爆兼本质安全型Exd [ib] I引入电缆外径电力线路:32-78mm控制线路: 14-21mm 保护功能过载、短路、断相、漏电闭锁、过压、欠压故障保护输出2路：短路/漏电、过载/断相电流或频率输出电流信号：DC 1-5mA脉冲频率信号:200-1000Hz运行参数：电压、欠压/过压、电流、绝缘电阻、电网频率运显示行状态：本机开/停、后机开/停、控制信号故障信号：短路、过载、漏电、断相故障状态：本机返回、后机返回额定电流、电压、后机程控状态、后机程控延时、电流输出、设置测试值、开机短路延时数据通信接口（可选）RS485或Device NetKJZ2-1500/1140-(11/14)矿用隔爆兼本质安全型智能真空组合开关 11-14回路用途：KJZ2-1550/1140Z矿用隔爆兼本质安全型智能真空组合开关适用于含有甲烷混合气体、具有煤尘爆炸危险的煤矿井下。

组合开关使用手册电光防爆科技（上海）有限公司概 述QJZ-□/3300（1140、660）-2(4.6.8.矿用隔爆兼本质安全型组合开关(以下简称“多回路组合开关”)适用于煤矿井下有瓦斯、煤尘等爆炸危险的环境中，为综采工作面多电机、大功率机电设备设计的组合式起动控制设备。

多回路组合开关适用交流50Hz 、电压3300（1140、660）V 的供电系统中，可对采区的多台电机、单机双速电机、双机双速电机等电气设备的顺序起动、正转、反转、停止及双速切换进行控制，并能对电动机及供电线路进行保护。

根据组合开关的回路数，总电流为800-1800A,同时还提供两路（127V 或220V ）共5kVA 的辅助电源，组合开关工作面系统如见下图所示：工作环境a ．海拔不超过2000m ，周围环境压力为（~）×105Pa ；b ．运行环境温度一般为-5～+40℃；c ．周围空气相对湿度不大于95%（+25℃）；d ．在有沼气爆炸性混合物的矿井中；e ．与水平面的安装倾斜度不超过15°；f ．在无显著摇动和冲击振动的地方；g ．在无明显破坏绝缘的气体或蒸气的环境中；h ．能防止滴水的地方；i ．污染等级：3级；j ．安装类别：Ⅲ类。

组合开关控制系统图采煤机刮板运输机转载机破碎机泵站组合开关移动变电站产品使用储存环境组合开关为高价值产品，在使用前或是备用存储时，整机、模块和配件部分必须存放于库房干燥位置，尽量避免灰尘堆积，切勿露天存放，防止高温（50℃）或超低温（－20℃）的恶劣气温条件。

如果存储环境湿度较大，在设备或配件空隙部位放置干燥剂进行吸潮。

建议存储时间不超过24个月。

存储环境相关温度：－20℃～50℃。

保护措施组合开关在长时间存储时，需做相应的防锈措施，如：在隔爆面及时补涂防锈漆、在快开门内部密封部位涂黄油、每月至少对机械活动部位活动一次（包括开门手柄、隔离手柄、闭锁（解锁）手柄、闭锁（解锁）按钮、门轴等）、及时对机械活动部位及螺丝紧固处点滴润滑油。

mt719-2007 煤矿用隔爆型行程开关煤矿用隔爆型行程开关（MT719-2007）是一种专门用于煤矿环境的安全电气设备。

隔爆型行程开关是指在易燃易爆环境中使用的电气开关，通过使用隔爆技术，可以防止火花、电弧等引发爆炸性事故的危险。

煤矿是一个特殊的工作场所，存在着大量的瓦斯和煤尘等易燃易爆气体，因此安全是煤矿工作中最重要的考虑因素之一。

煤矿用隔爆型行程开关的设计和制造旨在保证煤矿工人的生命安全和工作环境的安全性。

煤矿用隔爆型行程开关的工作原理是：当开关处于开启状态时，接点间的电流通路完全打开，电流可以流过。

而当开关处于关闭状态时，接点间的电流通路完全断开，电流无法通过。

这样，通过控制行程开关的开启和关闭，可以实现对电气设备的控制和保护。

煤矿用隔爆型行程开关的主要特点如下：1.隔爆设计：煤矿用隔爆型行程开关采用了专门的隔爆技术，确保无论是正常工作还是在异常情况下，设备都能有效地隔绝火花和电弧的产生，提供安全的工作环境。

2.高度可靠性：通过精心的设计和制造，煤矿用隔爆型行程开关具有较高的可靠性和稳定性，可以长时间运行而不会出现故障。

3.耐腐蚀性能：煤矿环境中存在大量的腐蚀性气体和湿气，煤矿用隔爆型行程开关采用了特殊的材质和防护措施，能够有效抵抗腐蚀，提高设备的寿命。

4.灵敏的控制：煤矿用隔爆型行程开关具有灵敏的控制能力，可以根据实际需要进行快速的开启和关闭，确保电气设备的安全操作。

5.易于安装和维护：煤矿用隔爆型行程开关的安装和维护非常方便，操作简单，减少了工人的工作负担。

煤矿用隔爆型行程开关广泛应用于煤矿井下的各种电气设备，比如输送系统、通风系统、瓦斯检测设备等。

它的主要作用是实现对这些设备的远程控制和保护，保障煤矿工作的安全可靠。

总结起来，煤矿用隔爆型行程开关是一种专门设计用于煤矿环境的安全电气设备。

它通过使用隔爆技术，确保煤矿工人的生命安全和工作环境的安全性。

其主要特点是隔爆设计、高可靠性、耐腐蚀性能、灵敏的控制和便于安装和维护。

矿用隔爆型双电源多回路组合开关安全技术操作规程引言随着煤炭和矿物资源的加工和利用，对其安全性的要求越来越高。

在煤矿等采矿行业，要想确保生产的顺利进行，必须采取一系列的安全措施和配套设备，矿用隔爆型双电源多回路组合开关就是其中的一种。

本规程旨在为使用矿用隔爆型双电源多回路组合开关的人员提供操作规范，确保安全生产。

术语定义•矿用隔爆型双电源多回路组合开关：开关装置的一种，用于控制矿井的照明、通风、提升等电器设备，通过双电源切换、多回路组合等方式确保电器设备的正常运行，同时符合矿井防爆安全标准。

•操作人员：对矿用隔爆型双电源多回路组合开关进行操作和维护的人员。

操作前准备经过正规培训并考核合格的人员，方可操作矿用隔爆型双电源多回路组合开关，具体操作前准备如下：1. 了解开关装置的类型、型号、技术参数和安全注意事项；2. 检查开关装置是否处于正常工作状态，如开关装置遭受撞击等影响，必须进行检修或更换；3. 检查开关装置接地是否可靠；4. 配备相应的工具和设备，确保安全操作。

操作流程1. 单电源切换操作当外界环境或电源故障时，需要将设备切换到备用电源。

具体步骤如下：步骤1：检查备用电源状态，确定状态正常；步骤2：关闭原电源；步骤3：启动备用电源；步骤4：检查备用电源状态，确保已经切换成功。

2. 双电源切换操作当主电源故障或开关装置受损时，需要进行双电源切换操作。

具体步骤如下：步骤1：检查备用电源状态，确保处于正常工作状态；步骤2：切断主电源开关，确保主电源无电；步骤3：打开备用电源开关，确保备用电源正常工作；步骤4：用相应工具和设备操作开关装置，进行双电源切换操作。

3. 多回路组合操作开关装置通常有多个回路，需要根据实际使用需求进行组合操作。

具体步骤如下：步骤1：了解回路的数量、配电板编号以及需要操作的回路编号；步骤2：根据实际操作需要，用相应的工具和设备进行操作；步骤3：检查回路组合是否正确、稳定。

注意事项•操作人员必须经过正规培训及考核合格后方可进行操作；•操作前必须检查开关装置是否正常工作；•操作过程中必须佩戴个人防护用具；•操作过程中必须严格按照规程流程进行操作。

QJZ -1600/1140矿用隔爆兼本质安全型六回路组合开关1 概述1.1 QJZ-1600/1140矿用隔爆兼本质安全型六回路组合开关(以下简称开关)适用于有甲烷及煤尘爆炸危险的煤矿井下.在交流50Hz,电压为1140V或660V供电线路中,可对六台三相交流感应电动机的起动、停止、反转及双速切换等进行控制,并能对电动机及供电线路进行保护。

1.2 本开关采用快速开门结构, 结构简单合理, 操作方便;本开关采用可编程控制器(以下称PLC)实现开关的多种控制功能,使开关既能作为普通开关使用,又能作为双速开关使用, 便于管理和维护;本开关容量大,相对体积小,减小电气设备的占地面积, 减少了电气设备之间的连线。

2 工作条件2.1 海拔不超过2000米;2.2 周围环境温度不高于40℃, 不低于-5℃;2.3 周围空气相对湿度不大于95%(25℃时);2.4 周围介质中无破坏金属和绝缘的气体;2.5 与垂直的倾斜不大于15度;2.6 须能防止水和液体侵入开关内部;2.7 无剧烈振动、颠簸。

3 型号编制和外形尺寸3.1 型号的编制意义(V)(A)3.2 外形尺寸见图1(附后)。

4 主要技术参数和技术性能4.1 额定电压: 1140V、660V4.2 额定电流: 1600A4.3 频率: 50Hz4.4 电流整定范围: 40 —400A 有级可调(基本为10A一级) 4.5 控制电动机的功率范围: 60kW —592kW(1140V时)35kW —346kW(660V时)(设ηcosφ=0.75)4.6 主回路真空接触器性能指标4.6.1 接通能力: 4000A、100次4.6.2 通断能力: 3200A、25次4.6.3 极限分断能力: 4500A 3次4.6.4 电寿命: AC3 2万次4.7 隔离换向开关分断能力: 1200A4.8 控制方法4.8.1 先导回路控制: 本机控制、远方控制4.8.2 工作方式选择DI3 DI2 DI1 DI0 工作方式1. 0 0 0 1 1 2 3 4 5 62. 0 0 1 0 1 2 3 4 5 63. 0 0 1 1 12 3 4 5 64. 0 1 0 0 1 2 3 4 5 65. 0 1 0 1 备用M M6. 0 1 1 0 1 2 3 4 56A A7. 0 1 1 1 1 2 3 4 56M M8. 1 0 0 0 1 2 3456A A9. 1 0 0 1 1 2 3456A A10. 1 0 1 0 1 34562注: a)12: 1、2回路联控b)123: 1、2回路联控与3回路顺控Mc)34: 3回路低速手动切换到4回路高速Ad)34: 3回路低速自动切换到4回路高速e) : 双机双速f) 其它表示单独控制回路4.9 开关低高速自动切换时主回路断电时间:75—120ms。

QJZ系列矿用隔爆兼本质安全型组合开关使用说明书电光防爆电气有限公司二00九年三月前言欢迎使用QJZ系列矿用隔爆兼本质安全型组合开关。

本说明书介绍了该起动器的特点和性能，以及应用范围、安装接线、操作维护等内容。

本起动器的操作务必在获得了用户主管部门的授权和仔细阅读了本说明书后方可进行。

本起动器所用的保护装置的一些重要操作，如定值修改等，均设有授权密码，请用户注意，如不按本说明书的要求进行操作，则有可能造成不良后果。

对本说明书如有疑问或有本说明书未涵盖的技术问题，请向厂家咨询。

警告：用户在使用时必须按说明书的要求操作严禁带电开盖，严禁损伤防爆面！注意事项★★★★禁止随意改动所有模块拨码，模块拨码不允许相同；如有更换模块，拨码应与先前模块相同。

★★★★禁止随意停止所设定的逻辑功能，如需停止只有在所设定的逻辑功能完全启动后才能停止。

★★★★相应位置上模块拔码如图所示，请勿改动！★★★★工作在同一模式下的换相模块，只有正反相序相同并且全部换相到位后才能起动工作模式！★★★★与负载连接时注意相序，避免由于相序错误造成事故！隔离机构功能对于每一个接触器模块都有带有控制手柄的隔离装置,这样可以使每一路接触器模块单独从母线板上脱开当隔离手柄动作时，相应的模块从动力母线板脱开。

当带载分断隔离手柄时，由于有断电触点，真空管先分断（接点在模块的辅助回路上）。

当隔离手柄在“分”位时，输出回路被接地。

基本说明用途此设备只能根据“工作环境”章节的应用说明才能使用。

任何不遵从以上说明的使用都被看作非正确的。

我们声明对非正确使用设备而造成的任何损害不承担任何责任。

特别指出，正确的使用是指遵从所有的操作指导。

在一定期限内要做所有的规定的测试和维护工作。

保证和责任对于由以下原因而造成的人身和财产损失，我们不承诺任何保证和承担任何责任：※没被授权使用※不正确的安装、使用、操作、维护※未经允许擅自改变设备结构※非厂商进行的结构改变※不遵从技术信息※没有经过厂家授权非正确使用及维修备件或附件※不可抗拒力影响※没有完全遵照“安全措施”说明使用※在对设备进行各种操作时必须遵从操作手册，特别是安全手册。
