矿用隔爆型双电源多回路组合开关安全技术操作规程一、引言矿用隔爆型双电源多回路组合开关是广泛用于煤矿等危险环境下的电器设备，为确保其安全可靠地运行，特编制本规程。

本规程主要针对该设备的操作与维护，旨在提高操作人员的安全意识，规范操作行为，防范事故的发生。

二、设备概述矿用隔爆型双电源多回路组合开关是一种特殊的电器设备，主要由两个电源输入回路和多个输出回路组成。

其特点是具有多路电源供电，且当一路电源故障时，其他电源可以自动接管供电。

该设备广泛用于煤矿等易爆环境中的电力配电系统中。

三、安全操作规程1. 操作前检查在进行矿用隔爆型双电源多回路组合开关的操作之前，一定要进行仔细检查。

主要检查内容包括：•该设备的电缆是否连接正确；•该设备的开关处于何种状态（开/关）；•该设备的通风情况是否正常；•该设备的环境是否存在可燃物质等其他危险因素。

2. 操作流程在进行矿用隔爆型双电源多回路组合开关的操作过程中，一定要按照规定的流程进行，主要包括以下步骤：1.所有操作人员集中到设备旁边，核实所有电缆接头是否正确；2.按照说明书检查开关状态；3.检查设备通风情况；4.所有人员远离设备，由一名专人进行开关操作；5.开关状态更改完成后，统一检查开关状态，确认操作无误。

3. 避免操作失误矿用隔爆型双电源多回路组合开关的操作风险较大，一定要采取措施避免操作失误。

具体措施包括：1.原则上只有经过特别培训的人员才能操作该设备；2.良好的操作环境，避免操作过程中的干扰和影响；3.通过发放操作纪要等方式记录操作过程，以便后续查验。

4. 安全维护矿用隔爆型双电源多回路组合开关的安全维护非常重要，维护不当可能会导致设备失灵。

具体操作流程如下：1.定期维护，包括清洁、紧固、润滑等工作；2.发现设备损坏或异常现象，立即停止使用并寻求专业维修服务；3.对设备故障进行记录，及时处理。

四、总结矿用隔爆型双电源多回路组合开关的安全操作非常重要，任何人员都应该严格按照操作规程进行操作。

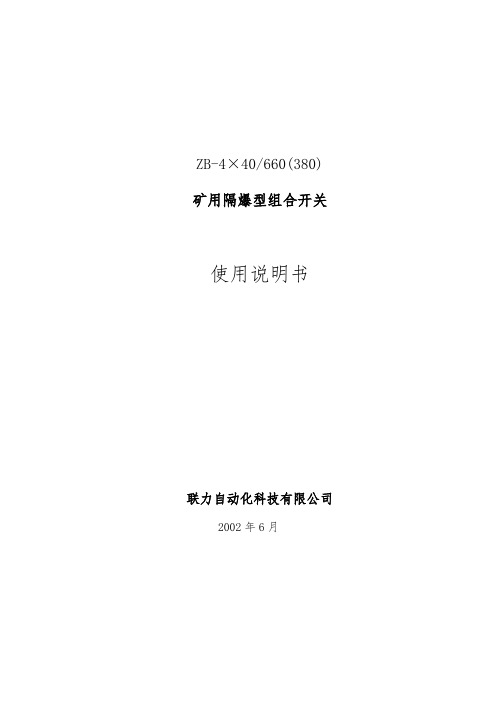

ZB-4×40/660(380)矿用隔爆型组合开关使用说明书联力自动化科技有限公司2002年6月1概述1.1 产品特点；ZB-4×40/660(380)矿用隔爆型组合开关(以下简称开关)适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz、电压660V供电系统中，可分别对额定功率30KW以下的三相交流电动机四台直接起动、停止或远距离起动、停止控制。

也可与干式变压器配合用于照明或控制电源的配电，工作可靠、操作方便。

具有过载、短路等多种保护。

可选择数据通信接口与控制系统联接。

1.2 适用围；本开关适用于含有爆炸性气体（甲烷）和煤尘的煤矿中，但周围介质中不含有破坏金属和绝缘的活动性化学物质。

1.3 型号；Z B -4×40 /660(380)额定电压（660V或380V）可控制4路额定电流40A隔爆型组合开关1.4工作条件：（1）海拔高度不超过2000m；（2）运行环境温度；-5~+40℃；（3）周围空气相对湿度不大于95%（+25℃）；（4）须能防止水和液体进入开关腔；（5）无剧烈振动、颠簸以及与垂直平面倾斜在15°以下的环境中。

2 结构特征与工作原理2.1开关由座在滑撬上的方形隔爆外壳部件，外壳主腔的控制组件和主腔门盖部件组成。

2.1.1接线嘴数量：左侧：大号出线嘴1个，小号出线嘴2个；右側：大号出线嘴1个，小号出线嘴2个；正面：小号出线嘴8个；接线嘴引入电缆外径：大号出线嘴：32~71ｍｍ小号出线嘴：14~21ｍｍ2.1.2主腔门盖部件主腔门盖部件见图2。

它由平面止口式钢板门盖、门盖组件构成。

主腔门盖部件外面见图3。

开门时需先转动隔离开关把手至停止位置，用螺丝刀把联锁顶杆旋至门盖平面以，然后提起开关左侧固定于铰链上的操作手把，将门盖向上抬起大约30mm后（不要抬得过高）即可拉动门盖右侧拉手将门打开。

关门时，用手平提铰链上的操作手把，转动门盖将其合拢（转动门盖时，注意：1. 操作手把抬起的高度，避免操作手把上部的凸轮与铰链顶撞。

矿用隔爆型双电源多回路组合开关安全技术操作规程引言随着煤炭和矿物资源的加工和利用，对其安全性的要求越来越高。

在煤矿等采矿行业，要想确保生产的顺利进行，必须采取一系列的安全措施和配套设备，矿用隔爆型双电源多回路组合开关就是其中的一种。

本规程旨在为使用矿用隔爆型双电源多回路组合开关的人员提供操作规范，确保安全生产。

术语定义•矿用隔爆型双电源多回路组合开关：开关装置的一种，用于控制矿井的照明、通风、提升等电器设备，通过双电源切换、多回路组合等方式确保电器设备的正常运行，同时符合矿井防爆安全标准。

•操作人员：对矿用隔爆型双电源多回路组合开关进行操作和维护的人员。

操作前准备经过正规培训并考核合格的人员，方可操作矿用隔爆型双电源多回路组合开关，具体操作前准备如下：1. 了解开关装置的类型、型号、技术参数和安全注意事项；2. 检查开关装置是否处于正常工作状态，如开关装置遭受撞击等影响，必须进行检修或更换；3. 检查开关装置接地是否可靠；4. 配备相应的工具和设备，确保安全操作。

操作流程1. 单电源切换操作当外界环境或电源故障时，需要将设备切换到备用电源。

具体步骤如下：步骤1：检查备用电源状态，确定状态正常；步骤2：关闭原电源；步骤3：启动备用电源；步骤4：检查备用电源状态，确保已经切换成功。

2. 双电源切换操作当主电源故障或开关装置受损时，需要进行双电源切换操作。

具体步骤如下：步骤1：检查备用电源状态，确保处于正常工作状态；步骤2：切断主电源开关，确保主电源无电；步骤3：打开备用电源开关，确保备用电源正常工作；步骤4：用相应工具和设备操作开关装置，进行双电源切换操作。

3. 多回路组合操作开关装置通常有多个回路，需要根据实际使用需求进行组合操作。

具体步骤如下：步骤1：了解回路的数量、配电板编号以及需要操作的回路编号；步骤2：根据实际操作需要，用相应的工具和设备进行操作；步骤3：检查回路组合是否正确、稳定。

注意事项•操作人员必须经过正规培训及考核合格后方可进行操作；•操作前必须检查开关装置是否正常工作；•操作过程中必须佩戴个人防护用具；•操作过程中必须严格按照规程流程进行操作。

第七节组合开关一、8SKC9215－3300、1140／660V（PLC）矿用隔爆型六组合开关1、设备名称：矿用隔爆型组合开关规格型号：8SKC9215－3300、1140／660V（PLC）生产厂家：山西长治贝克电气有限公司2、主要技术参数及使用环境要求2.1 用途及概述8SKC9215系列矿用隔爆型组合开关适用于含有爆炸性危险气体（甲烷）和煤尘的矿井中，在交流50HZ，电压1140（660V）、3300V线路中，对三相鼠笼式电动机或双绕组鼠笼式异步电动机的起动、停止进行控制和保护，并可在停止时方便地进行换向。

当设备出现过载，短路等故障时能自动切断电源并显示及记忆故障信号，开关还具有模拟漏电闭锁保护试验及短路保护试验功能，运行中能显示各支路状态参数。

本组合开关采用德国西门子公司S7-200可编程控制。

开关具有友好的人机界面，采用全中文液晶触摸屏显示及中文提示，更为直观，性能稳定，可靠性高，特别适合现场操作。

2.2 使用条件a．海拔不超过2000m；b．运行环境温度-25ºC－+40ºC；c．周围空气相对湿度不大于95%（+25ºC）；d．在有沼气爆炸性混合物矿井中；e．在无显著摇动和冲击的地方；f．与垂直在的安装倾斜度不超过15º；g．在无破坏绝缘的气体或蒸汽的环境中；h．在无滴水的地方；I．污染等级：3级；J．安装类别：Ⅱ类（负载水平级）。

2.3 主要技术参数（1）额定电压：660V、1140V或3300V（2）额定频率：50HZ（3）额定工作电流：a．当电压为660V／1140V时：总电流450A～1800A；单台隔离开关450A；台接触器80～400A；b．当电压为3300V时：总电流1260A；单台隔离开关630A；单台接触器160A、400A、600A;（4）最大控制功率：在660V，ηcosΦ=0.75时单回路为240KW在1140V，ηcosΦ=0.75时单回路为500KW在3300V，ηcosΦ=0.75时单回路为2500KW（5）8小时工作制；（6）允许电压波动范围：75～110%；（7）电流整定范围：0～400A；（8）机械寿命：接触器大于150万次；（9）隔离换向开关大于0.6万次；（10）电寿命：大于6万次；（11）引入电缆外径：进线3个可穿入不大于Φ70（Φ80）mm的橡套电缆；出线8个，可穿入不大于Φ70（Φ80）mm橡套电缆；控制线10个，可穿入不大于Φ23mm的橡套电缆。

KBZ-200400/1140（660）矿用隔爆型智能化真空馈电开关使用说明书KBZ-200400/1140(660)矿用隔爆型智能化真空馈电开关1、用途及使用条件1.1本馈电开关主要用于煤矿和其周围介质中有爆炸性气体和煤尘的环境中。

在交流50Hz，电压1140V或660V、额定电流 400A以下的线路中，可作配电系统的总开关，也可作配电支路的分开关使用；具有短路、过载、漏电（选择性漏电）及漏电闭锁、瓦斯闭锁等综合保护功能。

1.2 馈电开关可在下列环境中使用：1.2.1海拔高度不超过2000m；1.2.2环境温度为-20℃—+40℃；1.2.3空气相对湿度不大于95%；1.2.4在有瓦斯及煤尘等爆炸性混合物的矿井中；1.2.5与垂直面的安装倾斜度不超过15º；1.2.6在无破坏绝缘的气体和蒸汽的环境中；1.2.7能防止滴水的地方。

2、主要技术参数2.1额定电压：1140V 或 660V2.2额定电流：400A、200A。

（两种规格断路器的额定电流都为400A，只是电流互感器电流规格区别）2.3断路器的极限分断能力：8000A。

2.4断路器分断时间不大于30ms。

2.5短路整定电流值可分别设为开关整定电流的1.6倍、2倍、3倍、4倍、5倍、6倍、8倍、10倍，精度为±8%。

当短路电流大于10倍整定电流时，实行无压释放速断保护。

短路保护动作时间小于0.1秒。

2.6开关在分闸状态负荷侧漏电电阻在40KΩ+20%（1140V）、22KΩ+20%（660V）以下能可靠地实现漏电闭锁不能合闸，并有中文字幕显示。

在合闸运行中负荷侧漏电电阻在20KΩ（1140V）、11KΩ（660）以下能可靠地实现漏电保护跳闸，并有中文字幕显示故障。

2.7过载电流整定分档可调。

标称值分别为馈电开关额定工作电流值的：0.2倍、0.3倍、0.4倍、0.5倍、0.6倍、0.7倍、0.8倍、0.9倍、1.0倍、1.2倍、1.4倍，精度为±8%。
