脊柱相关疾病X线片表现

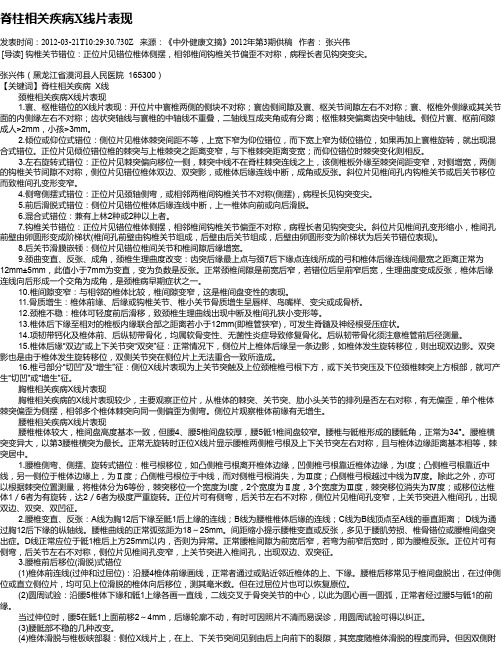

脊柱相关疾病X线片表现发表时间：2012-03-21T10:29:30.730Z 来源：《中外健康文摘》2012年第3期供稿作者：张兴伟[导读] 钩椎关节错位：正位片见错位椎体侧摆，相邻椎间钩椎关节偏歪不对称，病程长者见钩突变尖。

张兴伟（黑龙江省漠河县人民医院 165300）【关键词】脊柱相关疾病 X线颈椎相关疾病X线片表现1.寰、枢椎错位的X线片表现：开位片中寰椎两侧的侧块不对称；寰齿侧间隙及寰、枢关节间隙左右不对称；寰、枢椎外侧缘或其关节面的内侧缘左右不对称；齿状突轴线与寰椎的中轴线不重叠，二轴线互成夹角或有分离；枢惟棘突偏离齿突中轴线。

侧位片寰、枢前间隙成人>2mm，小孩>3mm。

2.倾位或仰位式错位：侧位片见椎体棘突间距不等，上宽下窄为仰位错位，而下宽上窄为倾位错位，如果再加上寰椎旋转，就出现混合式错位。

正位片见倾位错位椎的棘突与上椎棘突之距离变窄，与下椎棘突距离变宽；而仰位错位时棘突变化则相反。

3.左右旋转式错位：正位片见棘突偏向移位一侧，棘突中线不在脊柱棘突连线之上，该侧椎板外缘至棘突间距变窄，对侧增宽，两侧的钩椎关节间隙不对称，侧位片见错位椎体双边、双突影，或椎体后缘连线中断，成角或反张。

斜位片见椎间孔内钩椎关节或后关节移位而致椎间孔变形变窄。

4.侧弯侧摆式错位：正位片见颈轴侧弯，或相邻两椎间钩椎关节不对称(侧摆)，病程长见钩突变尖。

5.前后滑脱式错位：侧位片见错位椎体后缘连线中断，上一椎体向前或向后滑脱。

6.混合式错位：兼有上林2种或2种以上者。

7.钩椎关节错位：正位片见错位椎体侧摆，相邻椎间钩椎关节偏歪不对称，病程长者见钩突变尖。

斜位片见椎间孔变形缩小，椎间孔前壁由卵圆形变成阶梯状(椎间孔前壁由钩椎关节组成，后壁由后关节组成，后壁由卵圆形变为阶梯状为后关节错位表现)。

8.后关节滑膜嵌顿：侧位片见错位椎间关节和椎间隙后缘增宽。

9.颈曲变直、反张、成角，颈椎生理曲度改变：齿突后缘最上点与颈7后下缘点连线所成的弓和椎体后缘连线间最宽之距离正常为12mm±5mm，此值小于7mm为变直，变为负数是反张。

脊柱结核的X线表现(精)ppt课件

• 3后突畸形；为脊椎结核常见征象，可伴有
侧弯，通常多见于少年儿童的胸椎结核，因病变广泛，多数椎体受累所致。 • 4冷性脓肿；病椎周围软组织中的干酪性脓肿，表现为咽后壁软组织影增宽，并呈弧形前突。冷性脓肿较久的可有不规则钙化。• 5死；较少见，有时见于脊椎中心型结核，
表现为砂粒状死骨。病理性压缩骨折的碎骨片多见于椎体前方。若破坏引起骨内小动脉栓塞，或骨膜下脓肿广泛破坏了骨膜血管，可造成椎体大部分缺血，表现有相对密度增高。
位，可分为；中心型〈椎体型〉，多见于胸椎，锥体内圆形或不规则形的骨缺损区，边缘不清可有小死骨。进一步破坏和脊柱承重的关系，椎体塌陷变扁或呈楔形。 • 《2》边缘型〈椎间型〉，腰椎结核多属于此型。破坏开始于椎体的上下缘，病变向椎体和椎间盘侵蚀蔓延，是椎体破坏扩大，椎间隙变窄。
• 《3》韧带下型《椎旁型》见于胸椎常见于

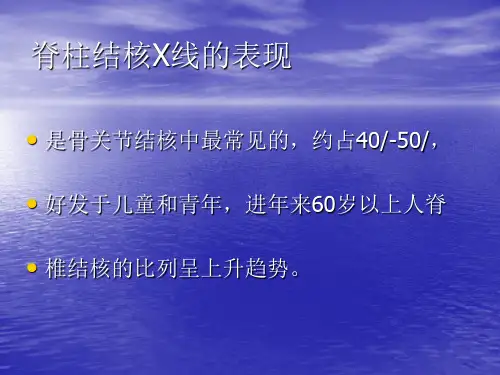

脊柱结核X线的表现
• 是骨关节结核中最常见的，约占40/-50/， • 好发于儿童和青年，进年来60岁以上人脊
• 椎结核的比列呈上升趋势。
• 临床上－、大多数病人发病隐袭，病程缓 • 慢，症状较轻。有的病人脊柱已成畸形， • 但仍能从是劳动，全身症状有低热，食欲 • 差和乏力。
• [影象表现] • X线、 • 1骨质破坏；〈1》依据骨质最先破坏的部
资料可以编辑修改使用学习愉快！
课件仅供参考哦，实际情况要实际分析哈！
感谢您的观看
• CT与X线相比〈1〉能更清楚地显示骨质破
坏，特别是较隐蔽和较小的破坏，但不具特异性： • 〈2〉可更容易和更多的发现死骨： • 〈3〉平扫结合增强检查可帮助了解脓肿位置及大小，与周围大血管、组织椎管的关系： • 〈4〉显示椎管内受累的情况，如脊膜、脊髓程度和范围。

脊柱疾病阅片要求

狭窄率：侧位普通X光片上，最大骨化块的前后径与同一平面椎管矢状径之比。
椎管狭窄率较为客观地反映了椎管的矢状径和骨化灶厚度的关系，间接地显示了脊髓的受压情况。
以30%－40%为界限。 CT扫描更精确。
OPLL的椎管狭窄率
腰椎间盘突出症和腰椎管狭窄症
划线目的：主椎间隙开角差＞ 10-15度，或过伸过屈位相邻椎体间位移≥34mm。
椎间角度差和椎体间位移差
腰椎管狭窄
1.绝对型：即椎管的中央矢状径小于或等于10mm者，为绝对型椎管狭窄。 2.相对型：即椎管的中央矢状经小于或等于10～12mm者较多。 3.混合型：总之中央矢状径小于11.5mm 肯定为病理现象。如腰椎管的头侧或尾侧的中央矢状径比值大于 1则为异常现象（头尾正常时中央矢状径之比值小于1）。横径：即椎弓根最大距离，平均值为23mm。其正常值下限为13mm（X线照片为15mm）。
Cobb角主弧次弧结构弯非结构弯
端椎、中立椎、稳定椎
端椎（EV）：弧度头侧和尾侧倾斜最大的椎体。
中立椎（NV）：主弧顶部以下最头端的椎体，其椎弓根在椎体X线影像中是对称的。
稳定椎（SV）：最先被 CSVL平分的椎体，与椎体距心相差不超过5mm。
稳定区：从双侧腰骶小关节间隙向上作两条垂直线，其向上的延长线之间的区域。
正常范围大约在12±5毫米范围内。大于17毫米为曲度增大，小于7毫米为曲度变直，曲度后凸者为 “反张”，同时存在两个曲度呈“S”形者为“双弧”改变。
颈
椎
生
理
曲 12mm
度
的
-10mm
测
量
颈椎后纵韧带骨化症（OPLL）
以C2椎节为最多，其次为C4和C6，一般2－5个椎节为最常见发病数，平均为三个椎节。

脊柱的影像学诊断

负数或>38 上弓下直
颈椎椎体倾斜度测量法沿第7椎下缘至第1肋弓作AB连线，在所需测量椎体的下一个椎体上缘作CD连线，并与AB线平行，将倾斜的椎体下缘作 EF连线，EF线与CD线相交角度，为该椎体倾斜度。
颈椎旋转棘横线测量法A、棘突，B、C、左右横突，正常AB 线等于AC线，如不相等，则椎体旋转。
运算公式：
S弓形
r2
360
1 Lh 2
正常颈曲弓形面积测量图示颈曲（A.为寰椎棘突基底部下缘， B.为C7后下缘）。
正常腰曲弓形面积测量图示
（A.为T12后下缘，B.为S1后上缘），r.为半径 α.为圆心角 L.为AB弦长 h.为圆心至AB的垂直距离
例如:颈曲面积：
S弓形
3.14 15.82 50 360
脊柱侧凸Ferguson测量法
脊柱侧凸Cobb测量法
腰骶角测量法（水平角）正常为30o～42.5o左右。
腰骶角测量法（轴交角正常为130o左右）
腰椎滑脱测量法（将下一个椎体分为4度，上椎体向前移动度为滑脱度，
左图为1度，右图为2度。）
寰枢关节错位侧偏型，寰枢关节腔右宽左窄，提示齿状突侧偏。
颈曲阶梯状错位的测量线
显示上一椎体前移4mm
常规正位片双侧钩椎关节对称，无侧弯
钩突关节不对称（正位相显示颈3-4间双侧钩突关节不对称）
双边双突征
（颈椎侧位片，可见颈2、3、4小关节呈双突影（双边），说明颈4以上轴向旋转。）
双边双突征侧位片自颈5以上及颈7以下均为纯侧位相，但颈6下关节突呈清晰之双突影。说明颈6单个轴向旋转。
骶椎腰化
腰椎骶化不全
骶椎裂
第5腰椎有Schmerl结节（线条所指）

【医学PPT课件】脊柱疾病X光片阅片要求共49页文档

【医学PPT课件】脊柱疾病X光片阅片要求
51、没有哪个社会可以制订一部永远适用的宪法，甚至一条永远适用的法律。 ——杰斐逊 52、法律源于人的自卫本能。——英格索尔
53、人们通常会发现，法律就是这样一种的网，触犯法律的人，小的可以穿网而过，大的可以破网而出，只有中等的才会坠入网中。 ——申斯通 54、法律就是法律它是一座雄伟的大夏，庇护着我们大家；它的每一块砖石都垒在另一块砖石上。 ——高尔斯华绥 55、今天的法律未必明天仍是法律。 —心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you

脊柱疾病X线阅片PPT课件

• Traction像（牵引像）：可提供脊柱侧凸牵引复位的全貌；适用于神经肌肉功能有损害的患者；适用于评价躯干偏移和上胸弯；可估计下固定椎水平。
全脊柱左右Bending像
Fulcrum像（支点像）
Traction像（牵引像）
脊柱冠状面平衡
• 正常情况下C7CL和 CSVL应该重叠。 • 失平衡程度：A－B。
脊柱侧凸划片
• 端椎、顶椎、稳定椎、中立椎、稳定区 • Cobb角 • AVR、AVT、TS • C7VL、CSVL • Risser征
• 全脊柱正侧位
• 全脊柱左右Bending像，有后凸的还要有前后 Bending像：评价弯曲的椎间隙的活动度；确定下固定椎；预测脊柱的柔韧度。
• Fulcrum像（支点像）：易于操作，重复性好，能真实反映侧弯的僵硬程度；预测侧弯的矫正度数；对僵硬的侧弯患者更为有效。
3.混合型：
总之中央矢状径小于11.5mm 肯定为病理现象。如腰椎管的头侧或尾侧的中央矢状径比值大于1 则为异常现象（头尾正常时中央矢状径之比值小于1）。
横径：即椎弓根最大距离，平均值为23mm。其正常值下限为 13mm（X线照片为15mm）。
脊柱骨折
椎体后凸角30 度
椎体压缩比 AB =A/ B
AB
颈
椎
生
理
12m
曲
m
度
10m
的
m
测
量
OPLL的椎管狭窄率
• 划线目的：主要为了解有无不稳，有无狭窄，用于指导治疗。 • 不稳的标准：过伸过屈位椎间隙开角差＞10-15度，或过伸过屈位相
邻椎体间位移≥3-4mm。
椎间角度差和椎体间位移差
• 1.绝对型：即椎管的中央矢状径小于或等于10mm者，为绝对型椎管狭窄。 2.相对型：即椎管的中央矢状经小于或等于颈椎病

脊柱影像X线解剖

椎间隙高度测量
X线平片可以测量椎间隙的高度，对于椎间盘突出、椎间隙狭窄等病变的诊断提供帮助。
新技术在脊柱影像中应用前景探讨
1 2
数字X线成像技术
数字X线成像技术具有更高的分辨率和更丰富的图像后处理功能，能够提高脊柱影像的诊断准确性。
计算机辅助诊断
利用计算机图像处理技术，可以对脊柱影像进行自动分析和诊断，提高诊断效率和准确性。
生理曲度
脊柱有四个生理弯曲，分别是颈曲、胸曲、腰曲和骶曲，这些生理弯曲对于维持身体平衡和减轻震荡有重要作用。
椎间盘与关节突关节
椎间盘
位于相邻两个椎体之间，由纤维环和髓核构成，具有连接、支撑和缓冲作用。
关节突关节
位于相邻椎骨的上下关节突之间，属于滑膜关节，具有稳定脊柱和限制脊柱过度运动的作用。
3
三维重建技术
通过三维重建技术，可以更加直观地显示脊柱的三维结构，对于复杂病变的诊断和治疗具有重要意义。
提高脊柱影像X线解剖认识重要性
提高诊断准确性
深入了解脊柱影像X线解剖知识，有助于医生更加准确地判断病变的性质和范围，减少误诊和漏诊的发生。
指导临床治疗
对于脊柱病变的治疗，准确的诊断是制定治疗方案的基础。因此，提高脊柱影像X线解剖认识对于指导临床治疗具有重要意义。
03
正常脊柱X线表现及特点
正位片表现
椎体形态
呈长方形或正方形，边缘清晰锐利，高度正常
。
椎间隙高度
正常椎间隙高度均匀一致，与相邻椎体高度相
等。
棘突位置
居中，两侧横突对称。
附件结构
清晰可见，无骨质破坏或增生。
侧位片表现
生理曲度
正常脊柱具有生理曲度，颈椎前凸、胸椎后凸、腰椎前凸、

正骨脊柱影像阅读(附图)

正常腰椎矢状位MR T1
正常腰椎矢状位MR T2
腰椎MRI正中矢状位T1WI、T2WI、马尾T2WI、椎间孔T1WI
腰3/4椎间盘轴位MRI
三、变异和畸形
• ㈠脊椎融合
• 胚胎时期间叶的原椎分节障碍所致
• 完全性、椎体或椎弓部分融合 • 椎体总高度不变 • 椎体形态改变
C5\6融合
㈡移行椎
正常颈椎五位片
颈椎斜位片：45度斜位片，观察椎间孔
颈椎X光片，张口位 1、齿突， 2、寰枢之外侧块， 3、寰枢关节， 4、枢椎之椎体， 5、第3颈椎
颈椎CT
颈椎CT：椎间隙平扫 1.拿正CT片，确定为颈椎，核对日期姓名 2.描述词：骨窗-软窗；高密度-低密度；平扫-增强；三维重建；层。 3.整体：一看定位片，确定扫描层面；二看纵切窗，了解大体形态；三看小窗口，看细微结构；四骨软窗对比；横纵切对比。 4.阅片重点：椎间盘、韧带、钩椎关节、关节突关节、横突孔
• 长T1短T2—骨质硬化
颈椎黄韧带增厚
四、椎间盘突出
1.椎间盘突出X片
X线—不能做出诊
单一椎间隙变窄或前窄后宽椎体后缘骨质增生
2.椎间盘突出CT
• CT –椎间盘向椎管内局限性突出 –髓核游离于硬膜外，呈软组织密度
–硬膜外脂肪影不对称或消失
–硬膜囊受压变形 –神经根受压移位
中央型、旁中央型、外侧型突出
• 脊柱分节错误 • 椎骨总数不变，某节段数目增加或减少，另一节段相应的减少或增加 • 常见为腰5骶化 –可仅为横突部或横突和椎体均骶化 –横突宽大与骶椎形成假关节 –单侧者可引起腰痛和神经根刺激症状
腰椎骶化不全
㈢脊柱裂
• 两侧椎弓不愈合所致---显性、隐性 • 椎板部分或全部缺如，棘突畸形或缺如 –铡刀棘突—脊柱裂上位棘突过度发育与其下方的棘突融合。 –可压迫脊膜或神经组织而引起下腰痛和活动障碍 –棘突游离—棘突借韧带或软骨与椎板相连 • 显性脊柱裂—椎管内容物膨出
