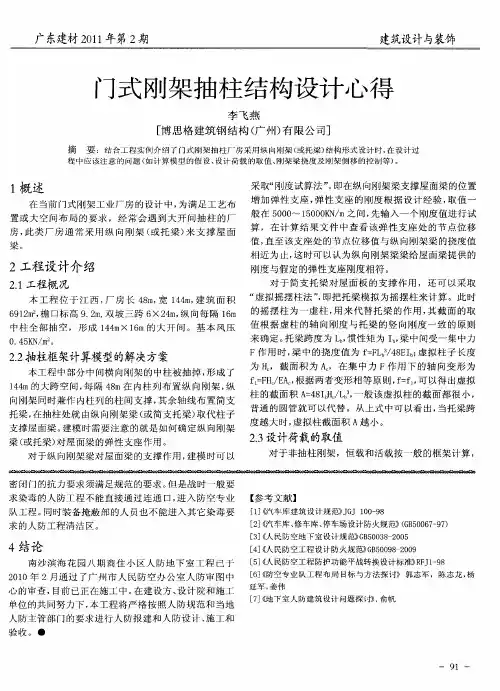

抽柱门式刚架设计方法研究

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载门式刚架设计讲解地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容1 综合概述门式刚架是典型的轻型钢结构，也是目前国内应用最为广泛的轻型钢结构体系。

早期典型的门式刚架是1910年布鲁塞尔世博会的德国机械工程展厅，采用了多层阶形钢框架结构；1932年建成的德国埃森煤矿税收协会采用了门式钢框架结构。

1954年由托罗哈设计的德国地铁站，采用的是典型的门式刚架结构，他把装饰效果与门式刚架的受力完美结合。

矚慫润厲钐瘗睞枥庑赖。

在国外预制轻钢建筑进入中国之前，中国就开始了自己的轻钢建筑体系的研究。

20世纪70~80年代，部分设计人员已经开始尝试全钢结构建筑；但由于钢产量的限制及设计方法陈旧，钢结构建筑在中国发展举步维艰。

在改革开放的十多年间，数不清的国外轻钢建筑厂商驻入中国，无数的本地轻钢建筑公司涌现。

我国钢结构体系的发展大致经过了这样的时期：1990年以前，钢结构建筑在工业领域中的主要应用是重型厂房中的排架结构体系，在民用领域中的主要应用是螺栓球或焊接球网架结构；自1990年代起，钢结构在我国进入了快速的全面的发展和应用时期。

门式刚架结构被大量应用于工业厂房、超市、仓库中；钢框架在多高层建筑中也得到了越来越多的应用；薄壁彩钢板大量应用于各类结构的维护体系和无梁无柱穹顶中；钢管直接汇交焊接结构及其与高强度拉索的组合结构已推广应用于各类体育、文化等公共建筑中；冷弯薄壁型钢截面除广泛应用于檩条等维护结构构件外也开始作为结构的主要受力构件或其组成部件得到应用。

聞創沟燴鐺險爱氇谴净。

现代钢结构体系由热轧截面、焊接截面和冷弯薄壁型钢截面构件组成。

人们往往将钢结构划分为普通钢结构和轻型钢结构两大类。

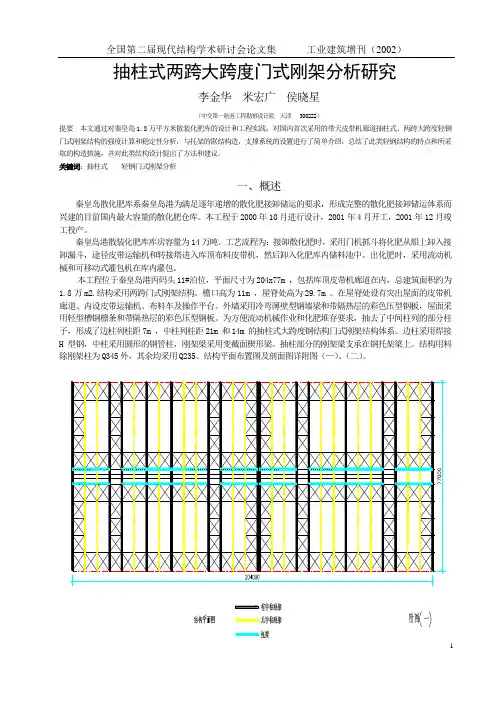

全国第二届现代结构学术研讨会论文集工业建筑增刊（2002）抽柱式两跨大跨度门式刚架分析研究李金华米宏广侯晓星（中交第一航务工程勘察设计院天津 300222）提要本文通过对秦皇岛1.8万平方米散装化肥库的设计和工程实践，对国内首次采用的带天皮带机廊道抽柱式、两跨大跨度轻钢门式刚架结构的强度计算和稳定性分析，与托架的联结构造，支撑系统的设置进行了简单介绍，总结了此类轻钢结构的特点和所采取的构造措施，并对此类结构设计提出了方法和建议。

关键词：抽柱式轻钢门式刚架分析一、概述秦皇岛散化肥库系秦皇岛港为满足逐年递增的散化肥接卸储运的要求，形成完整的散化肥接卸储运体系而兴建的目前国内最大容量的散化肥仓库。

本工程于2000年10月进行设计，2001年4月开工，2001年12月竣工投产。

秦皇岛港散装化肥库库房容量为14万吨。

工艺流程为：接卸散化肥时，采用门机抓斗将化肥从船上卸入接卸漏斗，途径皮带运输机和转接塔进入库顶布料皮带机，然后卸入化肥库内储料池中。

出化肥时，采用流动机械和可移动式灌包机在库内灌包。

本工程位于秦皇岛港丙码头11#泊位，平面尺寸为204x77m ，包括库顶皮带机廊道在内，总建筑面积约为1.8万m2.结构采用两跨门式刚架结构。

檐口高为11m ，屋脊处高为29.7m 。

在屋脊处设有突出屋面的皮带机廊道、内设皮带运输机、布料车及操作平台。

外墙采用冷弯薄壁型钢墙梁和带隔热层的彩色压型钢板，屋面采用轻型槽钢檩条和带隔热层的彩色压型钢板。

为方便流动机械作业和化肥堆存要求，抽去了中间柱列的部分柱子，形成了边柱列柱距7m ，中柱列柱距21m 和14m 的抽柱式大跨度钢结构门式刚架结构体系。

边柱采用焊接全国第二届现代结构学术研讨会论文集工业建筑增刊（2002）二、结构特点一般的轻钢门式刚架其跨度为9~36 m ，刚架的高度为4.5~9 m ，屋面的坡度为1/8~1/20，柱距为6~9 m 。

屋面及墙面均采用冷弯薄壁型钢檩条和彩色压型钢板，柱脚一般做成铰接，中间柱做成摇摆柱。

论文范文：大吨位吊车抽柱式门式刚架的设计研究第1章绪论1.1引言轻型钢结构，尤其是轻型门式刚架结构，经过了近半个世纪的发展，成为我国目前最受欢迎的轻钢建筑形式。

从国内外使用情况来看，轻型钢结构主要应用在工业建筑。

轻型钢结构可以用于轻工业厂房，也可以用于类似于钢构件加工、机械装配与修理等属于传统重工业的厂房；它以其外形美观，施工速度快，安装方便，灵活布置大开间、大跨度或大柱距的建筑平面等特点应用到社会的各个领域，并且非承重墙可以灵活布置，比一般结构更符合使用要求，在中国建筑行业占有重要地位。

但这种体系应用到重型厂房中，尤其是遇到需要大空间抽柱的情况，现行规范、规程并没有明确规定。

如何保证门式刚架结构厂房设计的安全、合理、经济是在设计中需要考虑的问题。

对该结构体系进行深入、系统、细致地研究，准确建立结构的计算模型，以保证计算结果精确度。

1.2门式刚架单层厂房的特点轻型门式刚架结构是现阶段轻型钢结构应用最多的结构类型，门式刚架的结构体系通常由基础、主刚架、墙梁、檩条、屋面板、墙面板、抗风柱、屋面支撑、柱间支撑等组成。

轻型门式刚架房屋体系中屋面一般采用预制大型屋面板或压型钢板，檩条与墙梁一般用冷弯薄壁型钢，外墙围护可采用砌体外墙或底部为砌体墙体上部为轻质外墙。

门式刚架单层厂房特点如下：第一，门式刚架自重轻，建筑体系简捷、美观。

截面尺寸小，可有效地利用建筑空间。

第二，柱网布置比较灵活。

门式刚架结构的维护体系采用金属压型板，所以柱网布置不受模数限制，柱距大小主要根据使用要求和用钢量最省的原则来确定。

第三，采用轻型屋面，不仅可以减小梁柱截面尺寸，基础也相应减小。

第四，门式刚架内力分布较为均匀，有利于充分发挥材料的承载力。

刚架可采用变截面，截面与弯矩成正比；变截面时可根据需要改变腹板的高度、厚度及翼缘的宽度，做到才尽其用。

第五，刚架的腹板可按有效宽度设计，即允许部分腹板失稳，并可利用其屈曲后强度。

第六，竖向荷载通常是设计的控制荷载，但当风荷载较大或房屋较高时，风荷载的作用不应忽视。

浅谈门式刚架房屋设计技术方案门式刚架是一种常见的建筑结构形式，由于其良好的可靠性和经济性，被广泛应用于工业、商业及农业建筑等领域。

门式刚架房屋的设计技术方案是确保结构安全、经济、实用的重要保障。

本文将从门式刚架房屋的设计材料、构造、受力形式等方面进行详细探讨并阐述门式刚架房屋设计的技术方案。

一、设计材料门式刚架房屋的设计材料主要包括：钢材、混凝土等。

门式刚架的骨架部分采用的是优质焊接钢管，钢材的强度和抗震性能非常优越。

在实际生产施工过程中，常采用Q235B、Q345B这两种材料，这两种材料的力学性能和力学指标非常符合建筑材料的要求，具有优异的可塑性和延展性，经过设计人员的合理优化后能够保证门式刚架的整体性和稳定性。

另外，混凝土的采用可以提高门式刚架的抗震性和耐久性。

二、构造门式刚架房屋的构造分为两种，一种是工厂预制，另一种是现场制造。

工厂预制的门式刚架可以大大的提高施工的效率，而现场制造需要更多的人力和物力。

门式刚架房屋的构造具体分为以下几个方面：（1）框架件。

框架件是门式刚架最核心的部分，其结构决定着整栋建筑的稳定性。

这种框架由竖立在地基上的两组柱子和横向的连梁组合而成。

（2）房屋墙体。

门式刚架房屋墙体采用轻质隔墙板，厚度一般为50mm。

隔墙板的优点在于重量轻、隔声效果好，同时还可以随时进行拆装，易于维修。

采用这种材料可以提高门式刚架墙体的承重能力和防火性能。

（3）屋顶构造。

门式刚架房屋的屋顶构造通常采用夹心彩钢板。

彩钢夹芯板既兼具保温隔热效果，又可以防火、防腐蚀、防水，是一种十分优良的材料。

三、受力形式门式刚架房屋的受力形式包括静荷载、动荷载和地震荷载。

对于不同类型的受力荷载，门式刚架房屋的设计方案也有所不同。

静荷载是指自重、铺装、家具、墙体等常见荷载，在设计门式刚架房屋时主要需要考虑框架的刚度和稳定性。

动荷载是指如人员流动等不稳定荷载，在设计时需要考虑框架的内部力学应力分析和优化。

地震荷载是指地震力对建筑物的作用，设计门式刚架结构时需要考虑地震作用下的结构强度和刚度，并加强结构中的稳定性。

浅析门式刚架结构设计轻型门式刚架结构质量轻，安装速度快在工业厂房中广泛使用。

该文主要分析了门式刚架结构设计过程中的平面刚架、纵向支撑系统、围护结构、吊车梁等关键部位的设计要点，并探讨了结构设计初期方案确定的重要性。

简要分析了门式刚架的设计重点、经济效益等。

标签：门式刚架;钢结构;结构设计1引言随着我国近几年经济结构转型，大型仓储类厂房大量建设。

轻型门式刚架因其轻便、经济和安装迅速等优越性被广泛使用，我国也于2016年实施《门式刚架轻型房屋钢结构技术规范》GB51022-2015。

因此如何经济合理的设计是轻钢结构设计的要点。

2门式刚架概述门式刚架主要由多榀平面刚架结构用纵向支撑系统联成空间整体空间如图1。

该结构形式受力明确，竖向荷载及横向水平荷载主要由平面刚架承担，纵向水平荷载由纵向支撑系统承受和传递。

外部围护结构由屋面和墙面组成，屋面一般由屋面檩条和轻质屋面板组成，墙面则由墙梁及墙面板组成。

除了以上主要构件的设计外还应根据建筑物的防火等级进行防火设计，选择相应的防火涂料及措施。

海边、化学品存储仓库等应根据防腐蚀要求进行防腐蚀设计。

3平面刚架设计平面刚架设计是门式刚架厂房设计的重点，由随屋面坡度的横梁和钢柱组成，根据厂房的使用要求可以确定钢架高度、跨度及钢梁坡度。

为节省刚架自重及节约造价，屋面横梁一般设计成变截面梁，能更有效的利用构件截面。

刚架设计应整体计算，根据竖向和水平荷载作用下的内力结果和规范的构造要求设计合理的梁柱截面，满足构件的强度及稳定性要求。

平面刚架主要承受的竖向荷载有结构及围护构件自重、通风气楼、屋架悬挂的设备、屋面活荷载、吊车竖向荷载、雪荷载和屋面风荷载组成。

横向水平荷载主要包括风荷载、吊车横向水平荷载、设备运行荷载及地震作用等。

结构设计时还应考虑连接节点的设计及构造。

由于厂房一般跨度大，考虑到钢构件的运输货车最大只能装载15m的构件，一般构件长度宜控制在15m以内。

钢梁的拼接节点宜设置在弯矩及剪力包络图较小处，同时最好避开屋面纵向支撑系统的连接节点处。

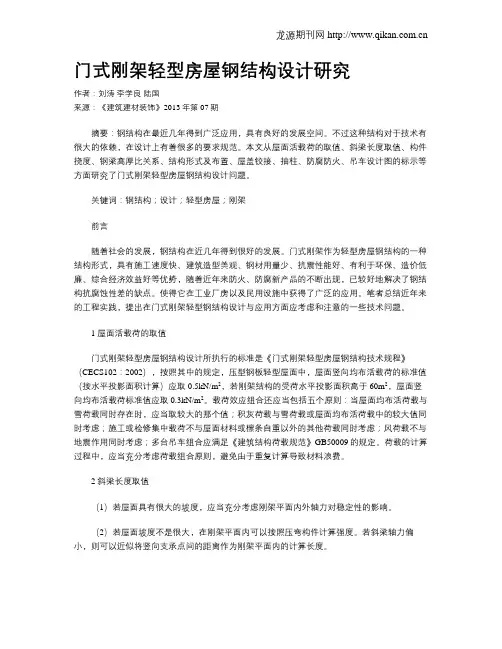

门式刚架轻型房屋钢结构设计研究作者：刘涛李学良陆国来源：《建筑建材装饰》2013年第07期摘要：钢结构在最近几年得到广泛应用，具有良好的发展空间。

不过这种结构对于技术有很大的依赖，在设计上有着很多的要求规范。

本文从屋面活载荷的取值、斜梁长度取值、构件挠度、钢梁高厚比关系、结构形式及布置、屋盖铰接、抽柱、防腐防火、吊车设计图的标示等方面研究了门式刚架轻型房屋钢结构设计问题。

关键词：钢结构；设计；轻型房屋；刚架前言随着社会的发展，钢结构在近几年得到很好的发展。

门式刚架作为轻型房屋钢结构的一种结构形式，具有施工速度快、建筑造型美观、钢材用量少、抗震性能好、有利于环保、造价低廉、综合经济效益好等优势，随着近年来防火、防腐新产品的不断出现，已较好地解决了钢结构抗腐蚀性差的缺点。

使得它在工业厂房以及民用设施中获得了广泛的应用。

笔者总结近年来的工程实践，提出在门式刚架轻型钢结构设计与应用方面应考虑和注意的一些技术问题。

1 屋面活载荷的取值门式刚架轻型房屋钢结构设计所执行的标准是《门式刚架轻型房屋钢结构技术规程》（CECS102：2002），按照其中的规定，压型钢板轻型屋面中，屋面竖向均布活载荷的标准值（按水平投影面积计算）应取0.5kN/m2，若刚架结构的受荷水平投影面积高于60m2，屋面竖向均布活载荷标准值应取0.3kN/m2。

载荷效应组合还应当包括五个原则：当屋面均布活荷载与雪荷载同时存在时，应当取较大的那个值；积灰荷载与雪荷载或屋面均布活荷载中的较大值同时考虑；施工或检修集中载荷不与屋面材料或檩条自重以外的其他荷载同时考虑；风荷载不与地震作用同时考虑；多台吊车组合应满足《建筑结构荷载规范》GB50009的规定。

荷载的计算过程中，应当充分考虑荷载组合原则，避免由于重复计算导致材料浪费。

2 斜梁长度取值（1）若屋面具有很大的坡度，应当充分考虑刚架平面内外轴力对稳定性的影响。

（2）若屋面坡度不是很大，在刚架平面内可以按照压弯构件计算强度。

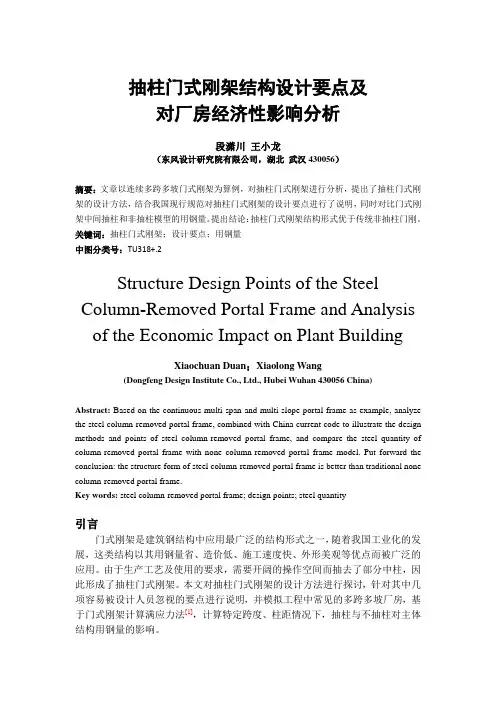

抽柱门式刚架结构设计要点及对厂房经济性影响分析段潇川王小龙（东风设计研究院有限公司，湖北武汉430056）摘要：文章以连续多跨多坡门式刚架为算例，对抽柱门式刚架进行分析，提出了抽柱门式刚架的设计方法，结合我国现行规范对抽柱门式刚架的设计要点进行了说明，同时对比门式刚架中间抽柱和非抽柱模型的用钢量。

提出结论：抽柱门式刚架结构形式优于传统非抽柱门刚。

关键词：抽柱门式刚架；设计要点；用钢量中图分类号：TU318+.2Structure Design Points of the Steel Column-Removed Portal Frame and Analysis of the Economic Impact on Plant BuildingXiaochuan Duan；Xiaolong Wang(Dongfeng Design Institute Co., Ltd., Hubei Wuhan 430056 China)Abstract: Based on the continuous multi-span and multi-slope portal frame as example, analyze the steel column-removed portal frame, combined with China current code to illustrate the design methods and points of steel column-removed portal frame, and compare the steel quantity of column-removed portal frame with none column-removed portal frame model. Put forward the conclusion: the structure form of steel column-removed portal frame is better than traditional none column-removed portal frame.Key words: steel column-removed portal frame; design points; steel quantity引言门式刚架是建筑钢结构中应用最广泛的结构形式之一，随着我国工业化的发展，这类结构以其用钢量省、造价低、施工速度快、外形美观等优点而被广泛的应用。

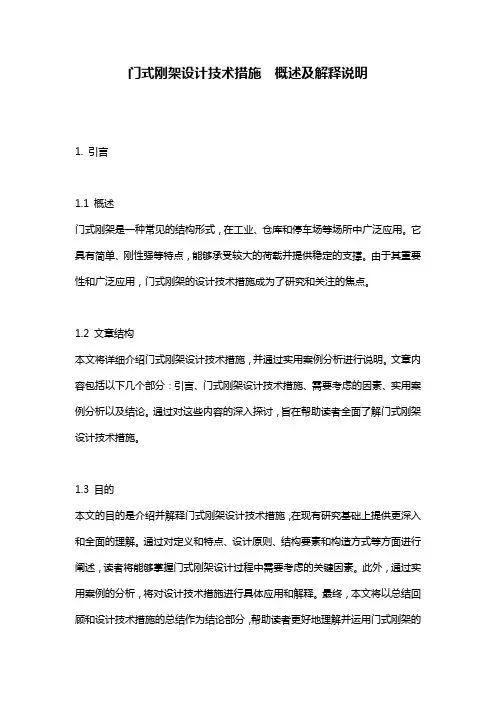

门式刚架设计技术措施概述及解释说明1. 引言1.1 概述门式刚架是一种常见的结构形式，在工业、仓库和停车场等场所中广泛应用。

它具有简单、刚性强等特点，能够承受较大的荷载并提供稳定的支撑。

由于其重要性和广泛应用，门式刚架的设计技术措施成为了研究和关注的焦点。

1.2 文章结构本文将详细介绍门式刚架设计技术措施，并通过实用案例分析进行说明。

文章内容包括以下几个部分：引言、门式刚架设计技术措施、需要考虑的因素、实用案例分析以及结论。

通过对这些内容的深入探讨，旨在帮助读者全面了解门式刚架设计技术措施。

1.3 目的本文的目的是介绍并解释门式刚架设计技术措施，在现有研究基础上提供更深入和全面的理解。

通过对定义和特点、设计原则、结构要素和构造方式等方面进行阐述，读者将能够掌握门式刚架设计过程中需要考虑的关键因素。

此外，通过实用案例的分析，将对设计技术措施进行具体应用和解释。

最终，本文将以总结回顾和设计技术措施的总结作为结论部分，帮助读者更好地理解并运用门式刚架的设计技术措施。

以上就是“1. 引言”部分的内容介绍。

2. 门式刚架设计技术措施:2.1 定义和特点:门式刚架是一种用于支撑大型门（如工业大门、仓库门和停车场门等）的结构框架。

其特点在于具有高度稳定性和承重能力强的优势。

该设计技术措施主要包括结构设计和材料选择两个方面。

2.2 设计原则:设计门式刚架时，需要遵循以下几个原则：首先，稳定性原则：门式刚架的设计需要考虑整个结构的稳定性，保证其在受到外部荷载作用时不会发生倾斜或破坏。

其次，安全性原则：为了确保使用者的安全，设计应该考虑在紧急情况下能够有效地抵抗风暴、地震或其他自然灾害。

此外，经济性原则也非常重要：合理利用材料、降低成本，并且简化构造以提高制造效率。

2.3 结构要素和构造方式:门式刚架的结构要素包括主梁、立柱、水平支撑梁和连接件等。

它们相互配合形成一个具有整体刚性的框架结构。

主梁是门式刚架的主要承重构件，一般采用钢材制造，其截面形状可以根据荷载大小进行合理设计。

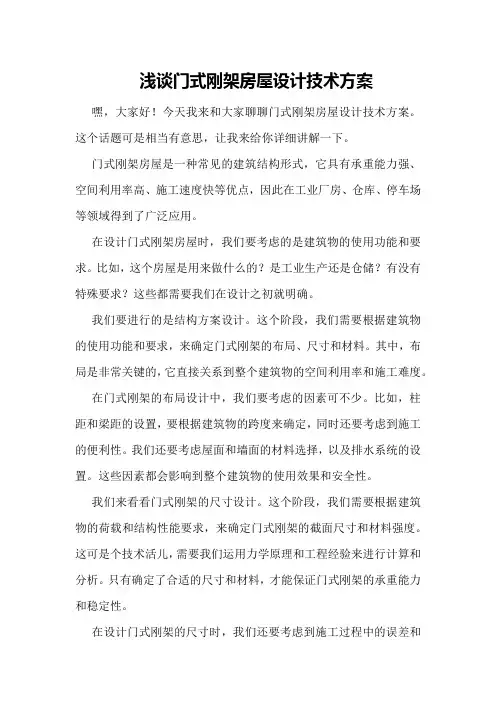

浅谈门式刚架房屋设计技术方案嘿，大家好！今天我来和大家聊聊门式刚架房屋设计技术方案。

这个话题可是相当有意思，让我来给你详细讲解一下。

门式刚架房屋是一种常见的建筑结构形式，它具有承重能力强、空间利用率高、施工速度快等优点，因此在工业厂房、仓库、停车场等领域得到了广泛应用。

在设计门式刚架房屋时，我们要考虑的是建筑物的使用功能和要求。

比如，这个房屋是用来做什么的？是工业生产还是仓储？有没有特殊要求？这些都需要我们在设计之初就明确。

我们要进行的是结构方案设计。

这个阶段，我们需要根据建筑物的使用功能和要求，来确定门式刚架的布局、尺寸和材料。

其中，布局是非常关键的，它直接关系到整个建筑物的空间利用率和施工难度。

在门式刚架的布局设计中，我们要考虑的因素可不少。

比如，柱距和梁距的设置，要根据建筑物的跨度来确定，同时还要考虑到施工的便利性。

我们还要考虑屋面和墙面的材料选择，以及排水系统的设置。

这些因素都会影响到整个建筑物的使用效果和安全性。

我们来看看门式刚架的尺寸设计。

这个阶段，我们需要根据建筑物的荷载和结构性能要求，来确定门式刚架的截面尺寸和材料强度。

这可是个技术活儿，需要我们运用力学原理和工程经验来进行计算和分析。

只有确定了合适的尺寸和材料，才能保证门式刚架的承重能力和稳定性。

在设计门式刚架的尺寸时，我们还要考虑到施工过程中的误差和材料的变形。

这些因素都会影响到门式刚架的最终效果。

因此，在设计过程中，我们要预留一定的安全储备，以确保施工过程中的质量和安全性。

我们还要关注门式刚架的节点设计。

节点是门式刚架的关键部位，它的设计合理性直接关系到整个结构的稳定性。

在设计节点时，我们要考虑连接方式、焊接工艺、高强度螺栓连接等因素，以确保节点的可靠性和安全性。

除了结构方案设计，我们还要进行施工方案设计。

这个阶段，我们需要根据建筑物的规模和施工条件，来确定施工方法和施工顺序。

施工方案设计的目标是确保施工过程的顺利进行，提高施工效率，降低施工成本。

关于门式刚架结构抽柱和高低跨设计问题的探讨[摘要]门式刚架厂房在有色金属加工厂房中的应用日益广泛，然而由于工艺布置、生产需求的复杂多变和特殊要求，导致门式刚架厂房在平面和竖向布置的不规则，进而给设计工作带来诸多问题。

本文结合工程实际，对复杂抽柱门式刚架工业厂房结构计算模型的确定、荷载的取用、屋面梁在托梁(架)处支座的简化输入、节点设计、结构构造等问题进行了探讨，提出在具体设计中需要重点注意的相关问题，并给出了相应的解决方案和建议，以便为今后的设计工作提供一些有益的思路。

[关键词]：门式刚架，抽柱，计算模型，节点设计1、工程概况博兴铝业公司年产10万吨铝合金带坯工程熔铸—冷轧车间，位于青海省高新区，抗震设防烈度为7度。

新建厂房要求采用全钢结构厂房，建筑面积约16650m2，长198m，横向宽84 m，分别为一个24m跨和2个连续30m跨，共三跨，两个不对称的双坡屋面，坡度为1：20，且第三跨为高低跨的高跨，均有通风屋脊，如平面布置图所示。

吊车型号及轨顶标高详见剖面图所示。

2、结构设计2.2结构方案刚架柱为焊接工字型实腹式单阶柱，刚架梁为焊接工字型实腹式变截面梁，梁分段节点采用摩擦型高强螺栓连接；梁柱连接采用端板竖放式摩擦型高强螺栓连接节点；柱脚为插入式刚性连接。

檩条、墙梁均采用C型或Z型冷弯薄壁型钢。

屋面支撑采用型钢十字形支撑加刚性系杆体系。

2.3刚架形式的确定在实际设计中首先遇到的问题是刚架形式的确定。

基本柱距选定为9m，C 列柱距有9m和18m两种，除常规的9m柱距门式刚架结构外，因为抽柱的情况出现就存在两种特殊的刚架形式，见下图刚架形式○a、○b。

对于每一种刚架形式，边柱的受荷面积肯定是9m的，无论是恒载、活载、风载、吊车荷载均不例外，而对C列中柱来说就有两种情况，即9m、18m，用门式刚架计算存在诸多的问题。

对于抽柱刚架，是否同排架计算一样，多出一跨和一个柱。

排架的屋面梁刚度很大，受力后的轴向变形可忽略不计，当排架受力后，横梁两端两个柱子的柱顶水平位移相等，而刚架与排架完全不同，显然这种形式不能照搬排架计算模式。

关于抽柱带吊车钢结构厂房的设计与计算摘要：随着我国国民经济水平的提高，科学技术的不断进步，抽柱带吊车钢结构厂房在实践中的应用也越来越多，但是在设计和计算中也存在一些问题，下面就先对一般轻钢抽柱厂房的结构进行分析，包括厂房的整体支撑体系，钢结构中的节点设计情况，以及隅撑连接的设计方法等，同时还对钢架的位移控制方法进行了有效的分析。

关键词：抽柱；吊车钢结构厂房；设计与计算一般抽钢结构厂房的钢架跨度为9到36米的范围，但是为了使用的要求，得到更大的空间设计，通过抽柱会导致刚架跨度变大，因此在中间就必须进行合理的设置，下面就结合某工业厂房为分析对象，对其所涉及到的设计工艺和计算方法进行阐述，以此来提高我国在这方面的整体水平。

1工程概况工程为高架平台帮线工程，钢管混凝土柱，为插入式柱脚，无盖为屋架支撑体系，有实腹式钢吊车梁，主轧跨吊车是20t吊车一台，吊车总重32t，小车重量为9.1t，其最大轮压力约为21t。

主轧跨c轴的4.6线位置抽出两根柱子。

布置如图1所示。

钢架计算模型是钢结构厂房设计中需要首先确定的问题。

一般来讲，门式刚架需要在9-36mm的跨度范围比较适宜，但抽柱将导致出现过大的抽柱榀钢架跨度，在现代轻型屋面系统单重，一般需要设置纵向实腹托梁来解决这一问题。

实腹托梁的纵向设置，并与屋面支撑系统相互连接，可令钢架跨度达到30-50m之距。

抽柱门式刚架示意如图2所示。

抽柱将形成局部柱网增大，不适用在抽柱排架的计算方法当中。

排架计算需要假设梁柱铰接，排架受力时端柱具有相等的水平位移。

作为梁柱刚接部分的钢架，存在于梁与柱的弯矩分配，并且存在完全不同的受力形式。

钢柱在标准榀门式钢架当中不仅承担托梁产地的荷载，同时也承载着榀钢架传递荷载。

而在另外方面，标准榀的受力柱—托梁柱因抽柱原因，可能会使抽柱榀钢架比标准榀钢架的平面内刚度更弱，为了避免造成标准榀钢架与抽柱榀钢架之间的差距悬殊情况，导致水平荷载无法均匀分配，需要假设托梁钢架柱与标准榀钢架平面内进行铰接。

矩形钢管桁架屋面抽柱门式刚架设计方法研究
胡川;陈水荣;张同忠;刘晓帆;王杰;李相杰
【期刊名称】《钢结构》
【年(卷),期】2016(031)012
【摘要】以某工厂化鳄鱼养殖舍建设项目为例,按照不同支撑排布方案,建立方管桁架屋面抽柱门式刚架模型.通过加载分析说明,在大量抽柱情况下,在抽柱位置布置纵向托架的同时,宜布置屋面横向、纵向水平支撑以提升结构的整体性能.同时通过分析采用弹性支座法模拟纵向托架对横向屋架支承作用的可行性,对比采用二维简化计算与三维空间模型计算的结果,说明弹性支座法和虚柱法都可以很好地模拟纵向托架对抽柱榀刚架的支承作用,且弹性支座法要优于虚柱法.
【总页数】5页(P69-73)
【作者】胡川;陈水荣;张同忠;刘晓帆;王杰;李相杰
【作者单位】中冶建筑研究总院有限公司,北京 100088;中冶建筑研究总院有限公司,北京 100088;中冶建筑研究总院有限公司,北京 100088;天津大学建筑工程学院,天津 300350;中冶建筑研究总院有限公司,北京 100088;中冶建筑研究总院有限公司,北京 100088
【正文语种】中文
【相关文献】
1.抽柱门式刚架设计方法研究 [J], 程亚鹏;张海为
2.屋面纵向水平支撑对抽柱单层单跨门式刚架钢结构厂房的影响 [J], 王乾;张艳杰
3.抽柱门式刚架结构设计要点及对厂房经济性影响分析 [J], 段潇川;王小龙
4.抽柱门式刚架结构分析设计 [J], 彭景云;林宏剑;徐锦天
5.抽柱门式刚架结构设计要点及对厂房经济性影响分析 [J], 段潇川; 王小龙
因版权原因，仅展示原文概要，查看原文内容请购买。

抽柱门式刚架结构设计要点及对厂房经济性影响分析段潇川王小龙（东风设计研究院有限公司，湖北武汉430056）摘要：文章以连续多跨多坡门式刚架为算例，对抽柱门式刚架进行分析，提出了抽柱门式刚架的设计方法，结合我国现行规范对抽柱门式刚架的设计要点进行了说明，同时对比门式刚架中间抽柱和非抽柱模型的用钢量。

提出结论：抽柱门式刚架结构形式优于传统非抽柱门刚。

关键词：抽柱门式刚架；设计要点；用钢量中图分类号：TU318+.2Structure Design Points of the Steel Column-Removed Portal Frame and Analysis of the Economic Impact on Plant BuildingXiaochuan Duan；Xiaolong Wang(Dongfeng Design Institute Co., Ltd., Hubei Wuhan 430056 China)Abstract: Based on the continuous multi-span and multi-slope portal frame as example, analyze the steel column-removed portal frame, combined with China current code to illustrate the design methods and points of steel column-removed portal frame, and compare the steel quantity of column-removed portal frame with none column-removed portal frame model. Put forward the conclusion: the structure form of steel column-removed portal frame is better than traditional none column-removed portal frame.Key words: steel column-removed portal frame; design points; steel quantity引言门式刚架是建筑钢结构中应用最广泛的结构形式之一，随着我国工业化的发展，这类结构以其用钢量省、造价低、施工速度快、外形美观等优点而被广泛的应用。

浅析门式钢架设计方法摘要：本文简要介绍了门式轻钢结构的概况，对它的设计方法、设计步骤和设计中需要注意的问题，做了简要介绍，有利于对轻型门式钢架结构设计有较为完整的认识。

关键词：轻型门式钢架；结构设计门式刚架作为一种传统的结构体系，该类结构的上部主构架包括刚架斜梁、刚架柱、支撑、檩条、系杆、山墙骨架等。

门式钢架轻型房屋钢结构设计一般采用以概率理论为基础的极限状态设计法，按分项系数设计表达式进行计算；承重构件按承载能力极限状态和正常使用极限状态进行设计。

结构体系布置轻型门式钢架的跨度和柱距主要根据工艺和建筑要求确定。

结构布置要考虑的主要问题是温度区间的确定和支撑体系的布置。

考虑到温度效应，轻型门式结构建筑的纵向温度区段长度不应大于300m，横向温度区段不应大于150m。

当建筑尺寸超过时，应设置温度伸缩缝。

温度伸缩缝克通过设置双柱，或设置次结构及檩条的可调节构造来实现。

支撑布置的目的是使每个温度区段或分期建设的区段建筑能构成稳定的空间结构骨架。

布置主要原则如下：①柱间支撑和屋面支撑必须布置在同一开间内，形成抵抗纵向荷载的支撑桁架。

支撑桁架的直杆和单斜杆应采用刚性系杆，交叉斜杆可采用柔性构件。

②支撑的间距一般为30~40m,不应大于60m。

③支撑可布置在温度区间的第一个或者第二个开间。

当布置在第二个开间时，第一个开间的响应位置应设置刚性系刚。

二、门式钢架荷载取值门式钢架房屋上作用的荷载一般有：恒载（结构自重和设备重），活载（包括屋面均布活载、检修集中荷载、积灰荷载、雪荷载等），风载，温度，吊车，还有地震荷载（水平和竖向）。

由于轻钢结构自重较轻，所以对地震的反应也较轻，这一点对抗震非常有利。

三、钢架内力和侧移计算方法（一）内力计算方法：对于变截面门式钢架，应采用弹性分析方法确定各种内力，只有当钢架的梁柱全部为等截面时才允许采用塑性分析方法。

变截面门式钢架的内力通常采用杆系单元的有限元法（直接刚度法）编制程序上机计算。
