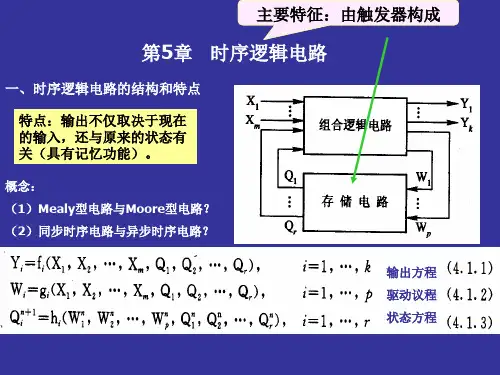

时序逻辑电路的设计步骤时序逻辑电路的设计步骤时序逻辑电路是一种能够处理时间序列信号的电路，它可以根据输入信号的变化情况，按照一定的规则输出相应的信号。
时序逻辑电路在数字电子技术中有着广泛的应用，如计数器、触发器、时钟等。
本文将介绍时序逻辑电路设计的步骤。
第一步：确定所需功能在进行时序逻辑电路设计之前，需要先明确所需实现的功能。
例如：计数、存储、比较等。
只有确定了所需功能，才能够开始进行后续的设计工作。
第二步：建立状态转移图状态转移图是描述系统状态和状态之间转移关系的图形表示方法。
通过建立状态转移图，可以清晰地描述系统中各个状态之间的转移条件和输出条件。
在建立状态转移图时，需要考虑以下几个方面：1. 确定系统中所有可能出现的状态；2. 确定各个状态之间可能存在的转移条件；3. 确定各个状态对应输出信号。
第三步：编写状态转移表根据建立好的状态转移图，可以编写出相应的状态转移表。
在编写状态转移表时，需要考虑以下几个方面：1. 确定状态转移表的行和列；2. 将状态转移图中的各个状态按照一定的顺序排列，并为每个状态分配一个唯一的编号；3. 将各个状态之间可能存在的转移条件和输出条件填入到状态转移表中。
第四步：选择适当的时序逻辑电路根据所需实现的功能和建立好的状态转移表，可以选择适当的时序逻辑电路。
常见的时序逻辑电路包括触发器、计数器、移位寄存器等。
在选择时序逻辑电路时，需要考虑以下几个方面：1. 选择与所需实现功能相符合的时序逻辑电路；2. 确定所选时序逻辑电路支持的输入和输出信号，并与状态转移表中相应信号进行对比；3. 确定所选时序逻辑电路支持的工作频率，并与系统要求进行对比。
第五步：设计电路原理图在确定了所需实现功能、建立了状态转移图并编写了相应的状态转移表、选择了合适的时序逻辑电路之后，可以开始进行电路原理图设计。
在设计原理图时，需要考虑以下几个方面：1. 根据所选时序逻辑电路提供的输入和输出信号，在原理图中添加相应的输入和输出端口；2. 根据状态转移表中的状态转移条件，将时序逻辑电路进行连接，并添加必要的控制元件；3. 为电路添加必要的时钟信号，并确定时钟信号的工作频率。
