PC钢筋翻样教程一、钢筋翻样概述PC构件翻样是在构件深化图的基础上结合原结构图纸、101图集、装配式图集、《钢筋套筒灌浆连接应用技术规程》、《装配式混凝土建筑技术规程》、《装配式混凝土结构技术规程》，对PC构件的钢筋骨架用空心线进行详细的绘制（包含正视，俯视及各部位的剖面等）。
并把每个钢筋信息编号做成料表，且每个编号对应于绘制的钢筋详图。
便于钢筋绑扎工人，质量验收员一目了然。
PC构件按结构图分框架和剪力墙。
框架结构通常拆分为PC柱、PC梁、PC 板，PC楼梯及PC外挂墙板。
剪力墙结构通常拆分为PC墙（外墙、内墙)、PC 凸窗、PC阳台、PC空调板、PC板及PC楼梯等。
二、各类PC构件钢筋翻样2.1 PC柱钢筋翻样：1.根据深化图上柱定位图，在结构图上找到对应的柱，详细了解该柱的钢筋信息（钢筋型号，规格，箍筋间距及肢数）。
2.根据结构图该层柱净高，该柱的最大钢筋直径及钳固部位（非钳固部位），计算出该柱的箍筋加密区长度（注：全层加密的柱不需要计算该项）。
例：层高3600，柱上梁高800，柱截面800*800，柱角钢筋直径C28，其余柱钢筋C20,该层为钳固位上层，下部加密区长取C28的套筒长度505+500=1000。
1000大于933（1/3柱净高），且大于柱截面长度800。
上部加密区长度取值800。
800大于466（1/6柱净高）且大于500。
3.根据深化图上柱钢筋定位图及保护层的要求，计算出柱套筒部位及套筒上部内外箍筋的截面尺寸。
需要特别注意的是，箍筋尺寸应在理论尺寸上增加5mm。
4.根据结构图楼层的层高、柱钢筋的直径及对应的套筒，在参照《钢筋套筒灌浆连接应用技术规程》的要求，计算出每种直径的钢筋下料长度。
C28钢筋长度=层高3600-套筒长度505+钢筋插入套筒上长度235+钢筋插入套筒下长度220=3550mm。
同理C20=3600-370+180+165=3575.5.用空心线在正视，俯视及各部位的剖面上绘制钢筋，并标注好出筋长度，纵筋间距，箍筋间距。
钢筋翻样——条形基础篇，你学的来的钢筋翻样技巧本文需仔细阅读，时长因人而异。
今天给大家带来的是条形基础的钢筋翻样方法，在这篇文章里我们不考虑条形基础有基础梁的情况，基础梁的计算我们放在梁板式筏型基础里来讲。
条形基础分为坡形和阶形，两种形式的计算方法是一样的。
以下内容中涉及字母及含义如下：c ：钢筋保护层厚度s ：钢筋间距X ：条形基础X向长度Y ：条形基础Y向长度b：条形基础宽度以下计算实例条形基础宽度均相同。
这张图是条形基础配筋图，从上图我们可以看到条基底部钢筋为C14@150/A8 @250，“/”前边的是受力钢筋，后边的是分布钢筋，对于条形基础来说短向配置受力钢筋，长向配置分布钢筋，下边我们看一张工程施工图纸。
从这张图我们可以看出，条形基础形成一个闭合，这样条形基础就存在转角、十字交接和丁字交接，下边我们就分这三种情况分别进行计算演示。
注意：在计算时均取基础的净长。
1、转角处钢筋构造，我称它为L形参照16G101-3第77 页（a）图。
1）受力钢筋计算转角处的钢筋 X 向与 Y 向的短方向都为受力钢筋，所以 X 向与 Y 向的分布筋在转角处要断开并且与对应方向的受力钢筋搭接150mm。
我们以下边这张图为例，以X向钢筋进行演示，Y向钢筋计算相同。
受力钢筋长度=b-2c受力钢筋根数={X-2×min（75，s/2）/s}+12）分布钢筋计算绿的为分布筋；红色为受力筋计算分布筋时要注意的一点是分布钢筋与受力筋要搭接150mm，在计算受力筋长度时减去了两边保护层厚度，所以在计算分布筋长度时要注意加上保护成厚度和搭接长度150mm，如上图所示。
分布钢筋长度=X-2b+2c+2×150+2×6.25d这里的2×6.25d为一级钢末端为180°弯钩的长度，如果分布筋为三级钢则仅需计算平直段长度。
2、丁字交接基础底板参照16H101-3，第77页（b）图。
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋翻样方法全攻略广联达校园大赛小编悉心总结一下，钢筋翻样发展到现在，已经形成8种操作方法，不会使用电脑翻样者，只能会应用最简单的前3种方法，那是最原始的也是最基本的翻样方法，当应用电脑电算翻样时，所有这8种方法都可以灵活运用，举一反三，但一定要功底深厚。
一，单筋法无论手算和电算，都能用得上单筋法，又叫单根录入法，这是最基本最原始的抽筋方法之一，可以用文字，也可以用表格。
计算时，只要有了结构图纸，再有一支笔，一张纸、一个计算器或手机（当计算器用）就行了。
单筋法的优点是，简单、灵活、方便、快捷，适用于数量很少而且构造简单的构件，如独立或条形基础、过梁，简支梁，小面积建筑物的圈梁、雨蓬、阳台、单层排柱，构造柱、相同进深且又相等开间的板，直板式楼梯等等，这些构件数量少，构造单一，用手算，轻而易举的几笔就算完了，如果用电算，反而还倒显得罗嗦麻烦了。
所以电算也不是任何情况都适用，人们常说的杀鸡焉用宰牛刀，形容小型工程不用电算，比喻得恰如其分。
单筋法用电算，其实不比手算快，只能满足一些人的猎奇心理，看看电脑是否也有和人一样的本事，而且文字数字打印出来比手写的工整美观，就这一点点的**力，也能使单筋录入法的所谓翻样软件卖上几百元，这让行家看来简直就是在虎人，拿人二五眼，靠吹牛兜售所谓的翻样产品来赚钱。
电算的单筋录入法，在编程时，把各种钢筋的形状，尺寸注写位置全已考虑周全，使用人员只要在格子里面点击激活单根钢筋加上尺寸数字，下料长度和结算汇总是自动完成的，其实质，还是以造价和预算求出总量为目的，于翻样而言沾点边也不多，这种翻样软件纯属滥竽充数。
单筋法靠的是翻样基本功，包括平法基本功，识图算料其本功，钢筋施工专业基本功，这几样缺一不可，凡涉及到翻样的知识必须完全掌握，如各种参数系数，各种构件，各种配筋情况，全要了如指掌，方能胜任。
翻样八法中，无论哪一种，都要在单筋法之上发展壮大起来，历练成熟起来。
二，放样法放样法，不管手算和电算，都能用得上，我收过一个徒弟，问他吊筋的斜长如何计算，他说我算不好，但是在制做时，我能做得非常漂亮，我把图形画在地板上，实际量尺下料就行了，我说你这是放实样。

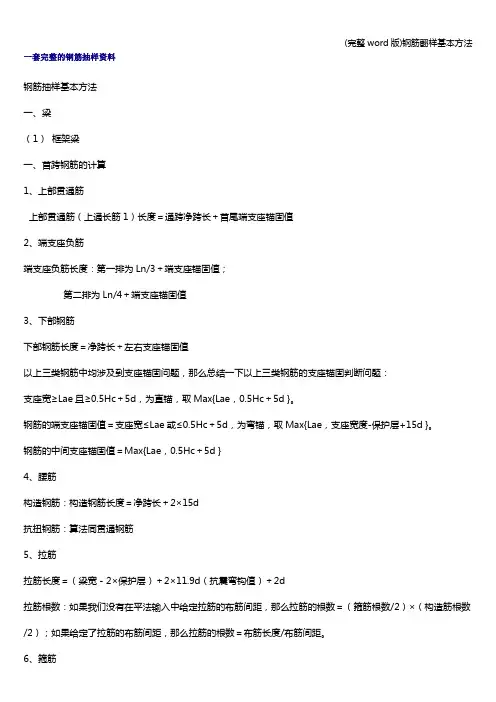

一套完整的钢筋抽样资料钢筋抽样基本方法一、梁（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
7、吊筋吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；第二排为：Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
