钢筋翻样新手入门教程

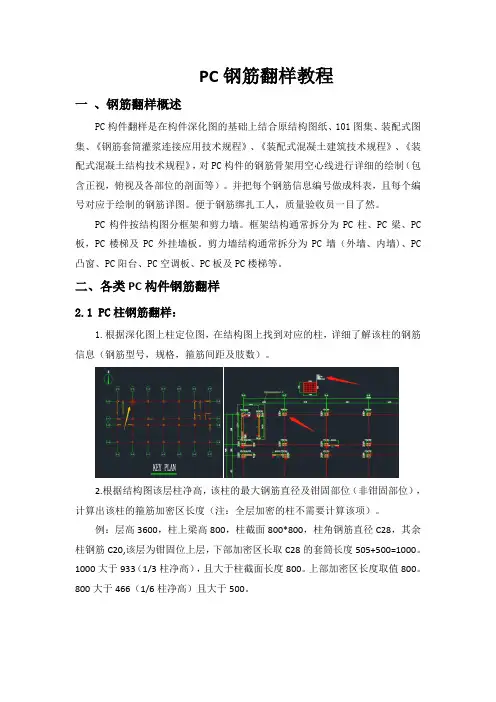

PC钢筋翻样教程一、钢筋翻样概述PC构件翻样是在构件深化图的基础上结合原结构图纸、101图集、装配式图集、《钢筋套筒灌浆连接应用技术规程》、《装配式混凝土建筑技术规程》、《装配式混凝土结构技术规程》，对PC构件的钢筋骨架用空心线进行详细的绘制（包含正视，俯视及各部位的剖面等）。

并把每个钢筋信息编号做成料表，且每个编号对应于绘制的钢筋详图。

便于钢筋绑扎工人，质量验收员一目了然。

PC构件按结构图分框架和剪力墙。

框架结构通常拆分为PC柱、PC梁、PC 板，PC楼梯及PC外挂墙板。

剪力墙结构通常拆分为PC墙（外墙、内墙)、PC 凸窗、PC阳台、PC空调板、PC板及PC楼梯等。

二、各类PC构件钢筋翻样2.1 PC柱钢筋翻样：1.根据深化图上柱定位图，在结构图上找到对应的柱，详细了解该柱的钢筋信息（钢筋型号，规格，箍筋间距及肢数）。

2.根据结构图该层柱净高，该柱的最大钢筋直径及钳固部位（非钳固部位），计算出该柱的箍筋加密区长度（注：全层加密的柱不需要计算该项）。

例：层高3600，柱上梁高800，柱截面800*800，柱角钢筋直径C28，其余柱钢筋C20,该层为钳固位上层，下部加密区长取C28的套筒长度505+500=1000。

1000大于933（1/3柱净高），且大于柱截面长度800。

上部加密区长度取值800。

800大于466（1/6柱净高）且大于500。

3.根据深化图上柱钢筋定位图及保护层的要求，计算出柱套筒部位及套筒上部内外箍筋的截面尺寸。

需要特别注意的是，箍筋尺寸应在理论尺寸上增加5mm。

4.根据结构图楼层的层高、柱钢筋的直径及对应的套筒，在参照《钢筋套筒灌浆连接应用技术规程》的要求，计算出每种直径的钢筋下料长度。

C28钢筋长度=层高3600-套筒长度505+钢筋插入套筒上长度235+钢筋插入套筒下长度220=3550mm。

同理C20=3600-370+180+165=3575.5.用空心线在正视，俯视及各部位的剖面上绘制钢筋，并标注好出筋长度，纵筋间距，箍筋间距。

钢筋翻样——条形基础篇，你学的来的钢筋翻样技巧本文需仔细阅读，时长因人而异。

今天给大家带来的是条形基础的钢筋翻样方法，在这篇文章里我们不考虑条形基础有基础梁的情况，基础梁的计算我们放在梁板式筏型基础里来讲。

条形基础分为坡形和阶形，两种形式的计算方法是一样的。

以下内容中涉及字母及含义如下：c ：钢筋保护层厚度s ：钢筋间距X ：条形基础X向长度Y ：条形基础Y向长度b：条形基础宽度以下计算实例条形基础宽度均相同。

这张图是条形基础配筋图，从上图我们可以看到条基底部钢筋为C14@150/A8 @250，“/”前边的是受力钢筋，后边的是分布钢筋，对于条形基础来说短向配置受力钢筋，长向配置分布钢筋，下边我们看一张工程施工图纸。

从这张图我们可以看出，条形基础形成一个闭合，这样条形基础就存在转角、十字交接和丁字交接，下边我们就分这三种情况分别进行计算演示。

注意：在计算时均取基础的净长。

1、转角处钢筋构造，我称它为L形参照16G101-3第77 页（a）图。

1）受力钢筋计算转角处的钢筋 X 向与 Y 向的短方向都为受力钢筋，所以 X 向与 Y 向的分布筋在转角处要断开并且与对应方向的受力钢筋搭接150mm。

我们以下边这张图为例，以X向钢筋进行演示，Y向钢筋计算相同。

受力钢筋长度=b-2c受力钢筋根数={X-2×min（75，s/2）/s}+12）分布钢筋计算绿的为分布筋；红色为受力筋计算分布筋时要注意的一点是分布钢筋与受力筋要搭接150mm，在计算受力筋长度时减去了两边保护层厚度，所以在计算分布筋长度时要注意加上保护成厚度和搭接长度150mm，如上图所示。

分布钢筋长度=X-2b+2c+2×150+2×6.25d这里的2×6.25d为一级钢末端为180°弯钩的长度，如果分布筋为三级钢则仅需计算平直段长度。

2、丁字交接基础底板参照16H101-3，第77页（b）图。

钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。

各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。

1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。

钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。

弯曲调整值，根据理论推算并结合实践经验，列于表9-23。

图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。

2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。

半圆弯钩是最常用的一种弯钩。

直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。

斜弯钩只用在直径较小的钢筋中。

图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。

在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。

半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。

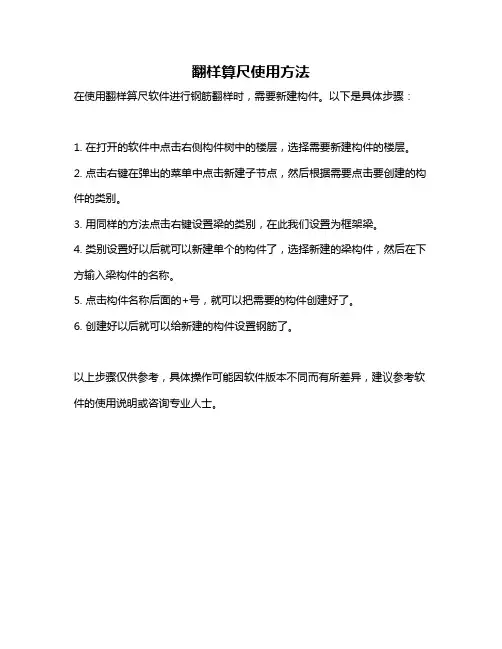

翻样算尺使用方法
在使用翻样算尺软件进行钢筋翻样时，需要新建构件。

以下是具体步骤：
1. 在打开的软件中点击右侧构件树中的楼层，选择需要新建构件的楼层。

2. 点击右键在弹出的菜单中点击新建子节点，然后根据需要点击要创建的构件的类别。

3. 用同样的方法点击右键设置梁的类别，在此我们设置为框架梁。

4. 类别设置好以后就可以新建单个的构件了，选择新建的梁构件，然后在下方输入梁构件的名称。

5. 点击构件名称后面的+号，就可以把需要的构件创建好了。

6. 创建好以后就可以给新建的构件设置钢筋了。

以上步骤仅供参考，具体操作可能因软件版本不同而有所差异，建议参考软件的使用说明或咨询专业人士。

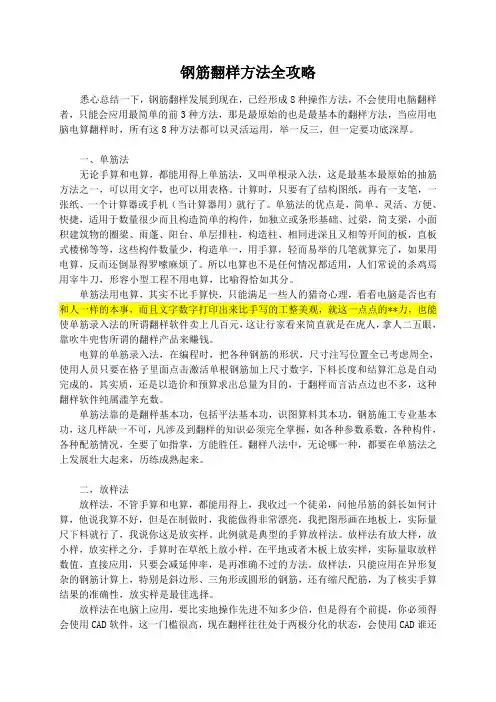

钢筋翻样方法全攻略悉心总结一下，钢筋翻样发展到现在，已经形成8种操作方法，不会使用电脑翻样者，只能会应用最简单的前3种方法，那是最原始的也是最基本的翻样方法，当应用电脑电算翻样时，所有这8种方法都可以灵活运用，举一反三，但一定要功底深厚。

一、单筋法无论手算和电算，都能用得上单筋法，又叫单根录入法，这是最基本最原始的抽筋方法之一，可以用文字，也可以用表格。

计算时，只要有了结构图纸，再有一支笔，一张纸、一个计算器或手机（当计算器用）就行了。

单筋法的优点是，简单、灵活、方便、快捷，适用于数量很少而且构造简单的构件，如独立或条形基础、过梁，简支梁，小面积建筑物的圈梁、雨蓬、阳台、单层排柱，构造柱、相同进深且又相等开间的板，直板式楼梯等等，这些构件数量少，构造单一，用手算，轻而易举的几笔就算完了，如果用电算，反而还倒显得罗嗦麻烦了。

所以电算也不是任何情况都适用，人们常说的杀鸡焉用宰牛刀，形容小型工程不用电算，比喻得恰如其分。

单筋法用电算，其实不比手算快，只能满足一些人的猎奇心理，看看电脑是否也有和人一样的本事，而且文字数字打印出来比手写的工整美观，就这一点点的**力，也能使单筋录入法的所谓翻样软件卖上几百元，这让行家看来简直就是在虎人，拿人二五眼，靠吹牛兜售所谓的翻样产品来赚钱。

电算的单筋录入法，在编程时，把各种钢筋的形状，尺寸注写位置全已考虑周全，使用人员只要在格子里面点击激活单根钢筋加上尺寸数字，下料长度和结算汇总是自动完成的，其实质，还是以造价和预算求出总量为目的，于翻样而言沾点边也不多，这种翻样软件纯属滥竽充数。

单筋法靠的是翻样基本功，包括平法基本功，识图算料其本功，钢筋施工专业基本功，这几样缺一不可，凡涉及到翻样的知识必须完全掌握，如各种参数系数，各种构件，各种配筋情况，全要了如指掌，方能胜任。

翻样八法中，无论哪一种，都要在单筋法之上发展壮大起来，历练成熟起来。

二，放样法放样法，不管手算和电算，都能用得上，我收过一个徒弟，问他吊筋的斜长如何计算，他说我算不好，但是在制做时，我能做得非常漂亮，我把图形画在地板上，实际量尺下料就行了，我说你这是放实样。

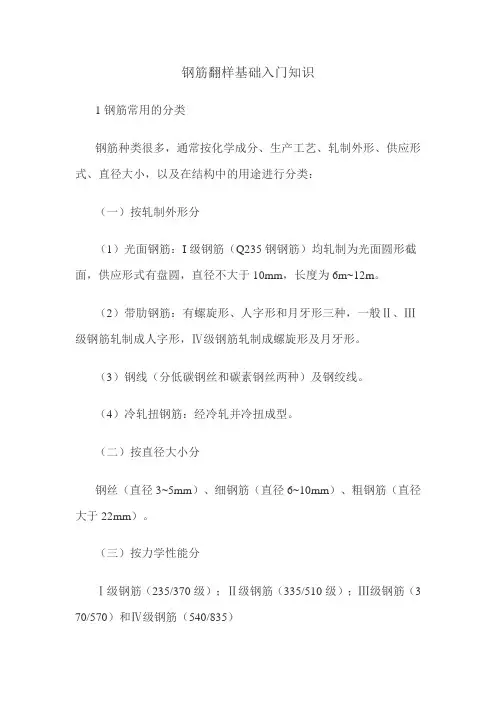

钢筋翻样基础入门知识1钢筋常用的分类钢筋种类很多，通常按化学成分、生产工艺、轧制外形、供应形式、直径大小，以及在结构中的用途进行分类：（一）按轧制外形分（1）光面钢筋：I级钢筋（Q235钢钢筋）均轧制为光面圆形截面，供应形式有盘圆，直径不大于10mm，长度为6m~12m。

（2）带肋钢筋：有螺旋形、人字形和月牙形三种，一般Ⅱ、Ⅲ级钢筋轧制成人字形，Ⅳ级钢筋轧制成螺旋形及月牙形。

（3）钢线（分低碳钢丝和碳素钢丝两种）及钢绞线。

（4）冷轧扭钢筋：经冷轧并冷扭成型。

（二）按直径大小分钢丝（直径3~5mm）、细钢筋（直径6~10mm）、粗钢筋（直径大于22mm）。

（三）按力学性能分Ⅰ级钢筋（235/370级）；Ⅱ级钢筋（335/510级）；Ⅲ级钢筋（3 70/570）和Ⅳ级钢筋（540/835）（四）按生产工艺分热轧、冷轧、冷拉的钢筋，还有以Ⅳ级钢筋经热处理而成的热处理钢筋，强度比前者更高。

（五）按在结构中的作用分：受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

钢筋规范由于部分造价人员对钢筋规范不是太了解，本节作个简介。

主要根据《混凝土结构设计规范》（GB50010-2002）、《混凝土结构工程施工质量验收规范》（GB50204-2002）、《混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）》以及《建筑施工手册》（第四版）编写而成。

混凝土保护层混凝土保护层是为了防止钢筋生绣，保证钢筋与混凝土之间有足够的粘结力，因此在钢筋混凝土中钢筋必须有足够的厚度的混凝土保护层。

（一）混凝土保护层最小厚度是指从受力钢筋的外边缘至混凝土表面的距离，应符合设计要求，如无设计要求，要符合表2-1的规定，且不小于受力钢筋的公称直径。

”表2-1受力钢筋的混凝土保护层最小厚度（mm）备注：1）基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm；当无垫层时不应小于70mm。

板、墙、壳中分布钢筋的保护层不应小于表中相应数值减10mm，且不应小于10mm。

一、基本概念1-1钢筋品种钢筋按生产工艺分为:热轧钢筋、冷拉钢筋、冷拔钢丝、热处理钢筋等钢筋按轧制外形分为:光圆钢筋、螺纹钢筋(螺旋纹、人字纹)。

钢筋按强度等级分为HPB235，表示热轧光圆钢筋，符号为A、HRB335表示热轧带肋钢筋，符号为BHRB400表示热轧带肋钢筋,符号为C当结构为抗震设计时，需用带E的抗震钢筋，表示如HRB400E。

1-2、钢筋保护层钢筋保护层就是钢筋外边缘到结构混凝土外表面的距离；其作用是根据建筑耐久性要求，保护钢筋在结构设计使用年限内，不会因为外界环境作用而锈蚀，从而危及构件安全。

钢筋保护层示意图上图中的C，就是保护层厚度。

钢筋保护层的厚度与构件所处环境有关，一般在结构设计总说明里会有说明本工程各种构件所处的环境类别，以及最小保护层厚度等。

构件所处环境类别各种构件最小保护厚度在实际施工中，按结构设计总说明表取值就可以了，当结构说明没有提及时，可按16G101图集取值。

本文由钢筋翻样人网 整理分享1-3、抗震等级钢筋翻样人员应具备一定的建筑结构抗震知识，我们翻出来的钢筋要符合结构抗震规范；我国抗震设防目标简称为“小震不坏、中震可修、大震不倒”，在构造上做到“强柱、强节点、强锚固”。

在施工上，要保证节点的施工质量，包括钢筋锚固长度，节点核心区箍筋数量，混凝土浇筑质量等。

我们在进行钢筋翻样之前，首先要知道结构抗震等级、混凝土强度等级，才能确定钢筋的锚固长度。

结构抗震等级表如上图所示，在结构设计总说明中，会列出框架、剪力墙的抗震等级；具体到一栋楼中，哪些构件需要按总说明的抗震等级来计算，哪些构件是按非抗震计算，这些问题，我会在2.0版本里详细讲解。

1-4、钢筋锚固锚固长度即钢筋伸入支座或相邻构件的长度；钢筋锚固作用是确保混凝土与钢筋之间有足够的粘结强度，保证构件在受力后，构件内的钢筋不被拔出混凝土。

钢筋基本锚固长度取决于结构抗震等级、混凝土强度、钢筋强度、直径、形状等。

锚固长度表示为la抗震锚固长度表示为laE翻样时，锚固长度根据结构抗震等级、混凝强度等级、钢筋级别等查表即可。
