钢筋翻样方法及实例
钢筋翻样方法是指将钢筋在施工过程中反面放置或旋转，以保证钢筋表面的氧化层均匀分布，提高钢筋与混凝土的粘结力和抗锈蚀能力。
下面给出两种钢筋翻样的实例：
1. 线式钢筋翻样法：
a. 首先，将钢筋从堆放区域取出；
b. 按照需要进行钢筋的盘根排列，保持钢筋之间有一定的间隙；
c. 将钢筋放入具备反面放置条件的场地上，确保钢筋相对平整且不交叉；
d. 定期观察钢筋表面氧化层的分布情况，根据需要进行翻样操作。
翻样时，可以使用起重设备或人力将钢筋翻转，确保每根钢筋的表面都能均匀暴露在空气中。
2. 斜型钢筋翻样法：
a. 钢筋从堆放区域取出后，根据需要对钢筋进行盘根排列；
b. 将钢筋放入具备一定坡度的场地上，并确保钢筋相对平整不交叉；
c. 钢筋表面的氧化层会随着时间的推移逐渐均匀分布在钢筋表面。
在使用时，将钢筋从场地取出，使原来朝上的一面朝下放置，并确保钢筋相对平整。
需要注意的是，在进行钢筋翻样时，必须小心操作，避免钢筋的损坏或交叉错乱，以确保钢筋的质量和使用效果。

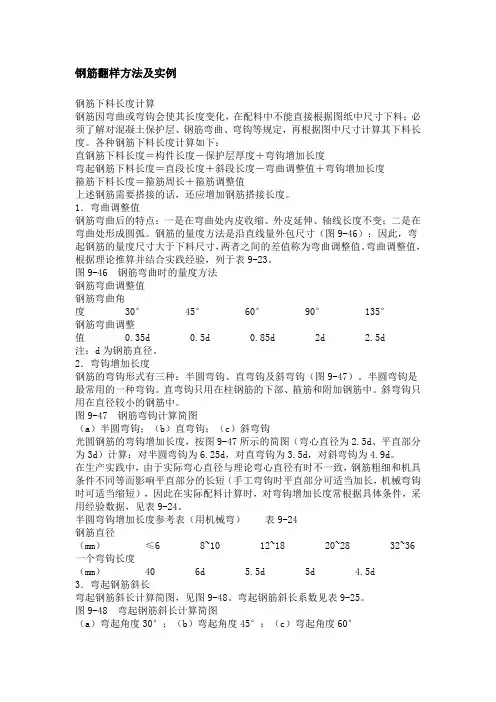

钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值 0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤6 8~10 12~18 20~28 32~36一个弯钩长度（mm） 40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46?钢筋弯曲时的量度方法钢筋弯曲调整值??表9-23钢筋弯曲角度????30°????45°????60°????90°????135°钢筋弯曲调整值????0.35d????0.5d????0.85d????2d????2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47?钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）??表9-24钢筋直径（mm）????≤6????8~10????12~18????20~28????32~36一个弯钩长度（mm）????40????6d????5.5d????5d????4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋翻样方法全攻略悉心总结一下，钢筋翻样发展到现在，已经形成8种操作方法，不会使用电脑翻样者，只能会应用最简单的前3种方法，那是最原始的也是最基本的翻样方法，当应用电脑电算翻样时，所有这8种方法都可以灵活运用，举一反三，但一定要功底深厚。
一，单筋法无论手算和电算，都能用得上单筋法，又叫单根录入法，这是最基本最原始的抽筋方法之一，可以用文字，也可以用表格。
计算时，只要有了结构图纸，再有一支笔，一张纸、一个计算器或手机（当计算器用）就行了。
单筋法的优点是，简单、灵活、方便、快捷，适用于数量很少而且构造简单的构件，如独立或条形基础、过梁，简支梁，小面积建筑物的圈梁、雨蓬、阳台、单层排柱，构造柱、相同进深且又相等开间的板，直板式楼梯等等，这些构件数量少，构造单一，用手算，轻而易举的几笔就算完了，如果用电算，反而还倒显得罗嗦麻烦了。
所以电算也不是任何情况都适用，人们常说的杀鸡焉用宰牛刀，形容小型工程不用电算，比喻得恰如其分。
单筋法用电算，其实不比手算快，只能满足一些人的猎奇心理，看看电脑是否也有和人一样的本事，而且文字数字打印出来比手写的工整美观，就这一点点的**力，也能使单筋录入法的所谓翻样软件卖上几百元，这让行家看来简直就是在虎人，拿人二五眼，靠吹牛兜售所谓的翻样产品来赚钱。
电算的单筋录入法，在编程时，把各种钢筋的形状，尺寸注写位置全已考虑周全，使用人员只要在格子里面点击激活单根钢筋加上尺寸数字，下料长度和结算汇总是自动完成的，其实质，还是以造价和预算求出总量为目的，于翻样而言沾点边也不多，这种翻样软件纯属滥竽充数。
单筋法靠的是翻样基本功，包括平法基本功，识图算料其本功，钢筋施工专业基本功，这几样缺一不可，凡涉及到翻样的知识必须完全掌握，如各种参数系数，各种构件，各种配筋情况，全要了如指掌，方能胜任。
翻样八法中，无论哪一种，都要在单筋法之上发展壮大起来，历练成熟起来。
二，放样法放样法，不管手算和电算，都能用得上，我收过一个徒弟，问他吊筋的斜长如何计算，他说我算不好，但是在制做时，我能做得非常漂亮，我把图形画在地板上，实际量尺下料就行了，我说你这是放实样。
梁翻样步骤：
一、设置（每层只需设置一次）
1.设置钢筋表单位
2.锚固设置：输入抗震等级和砼强度然后点击[设置]→[常规锚固]就自动计算锚固值，设置
保护层
3.设置计算参数各项参数值
4.设置底面筋接头：输入原材长度、接头位置，接头类型不用输入,在[设置]→[接头类型]
里设置
二、计算步骤
1. 输入集中标注（红圈内有数据必须输入，篮圈内数据也可以
在原位输入）
2. 点击【原位标注】，在各跨相应位置输入图纸上的数据。
3. 点击【生成施工图】，核对施工图和图纸数据是否相符，如不
正确修改集中标注或原位标注数据重新生成
4. 点击【提取大样】即生成钢筋表，根据需要还可以加入单根
钢筋，可在钢筋表进行手工翻样的各项操作，如：画大样、
删除行、修改数据，还可以完成手工翻样做不了的事情，如：
复制、筛选、排序等等（统计汇总功能另有说明）
5. 点击【计算系统】返回梁计算页面，如果需要施工图就点击
【生成施工图】，需要数据重新利用就点击【保存数据】
6. 重复1~5步骤逐一计算每条梁（如果和算过的梁相似可以用
【导入数据】修改不同数据然后执行3~5步骤）。
钢筋翻样方法及实例钢筋下料长度计算钢筋因弯曲或弯钩会使其长度变化，在配料中不能直接根据图纸中尺寸下料；必须了解对混凝土保护层、钢筋弯曲、弯钩等规定，再根据图中尺寸计算其下料长度。
各种钢筋下料长度计算如下：直钢筋下料长度＝构件长度－保护层厚度＋弯钩增加长度弯起钢筋下料长度＝直段长度＋斜段长度－弯曲调整值＋弯钩增加长度箍筋下料长度＝箍筋周长＋箍筋调整值上述钢筋需要搭接的话，还应增加钢筋搭接长度。
1．弯曲调整值钢筋弯曲后的特点：一是在弯曲处内皮收缩、外皮延伸、轴线长度不变；二是在弯曲处形成圆弧。
钢筋的量度方法是沿直线量外包尺寸（图9-46）；因此，弯起钢筋的量度尺寸大于下料尺寸，两者之间的差值称为弯曲调整值。
弯曲调整值，根据理论推算并结合实践经验，列于表9-23。
图9-46 钢筋弯曲时的量度方法钢筋弯曲调整值表9-23钢筋弯曲角度30°45°60°90°135°钢筋弯曲调整值0.35d 0.5d 0.85d 2d 2.5d注：d为钢筋直径。
2．弯钩增加长度钢筋的弯钩形式有三种：半圆弯钩、直弯钩及斜弯钩（图9-47）。
半圆弯钩是最常用的一种弯钩。
直弯钩只用在柱钢筋的下部、箍筋和附加钢筋中。
斜弯钩只用在直径较小的钢筋中。
图9-47 钢筋弯钩计算简图（a）半圆弯钩；（b）直弯钩；（c）斜弯钩光圆钢筋的弯钩增加长度，按图9-47所示的简图（弯心直径为2.5d、平直部分为3d）计算：对半圆弯钩为6.25d，对直弯钩为3.5d，对斜弯钩为4.9d。
在生产实践中，由于实际弯心直径与理论弯心直径有时不一致，钢筋粗细和机具条件不同等而影响平直部分的长短（手工弯钩时平直部分可适当加长，机械弯钩时可适当缩短），因此在实际配料计算时，对弯钩增加长度常根据具体条件，采用经验数据，见表9-24。
半圆弯钩增加长度参考表（用机械弯）表9-24钢筋直径（mm）≤68~10 12~18 20~28 32~36 一个弯钩长度（mm）40 6d 5.5d 5d 4.5d3．弯起钢筋斜长弯起钢筋斜长计算简图，见图9-48。
钢筋翻样方法及实例
钢筋翻样是用来改变钢筋的横截面形状的一种埋设方式。
它的基本原理是，当钢筋的横截面被翻转时，其弯掣力特性和荷载–曲线特性和传统的直线形钢筋完全一样，但却可以节省施工和工程材料。
在施工过程中，先将钢筋按正常的挤压方式固定在结构上，然后使用翻转件将钢筋翻转，使横截面翻转成预定的形状。
翻转的时候可以使用翻转架、焊接架或车轮一起使用，以确保钢筋完全地翻转到指定位置。
安装完成后，将钢筋的截面形状根据实际使用的情况进行紧固。
下面举例说明钢筋翻样的实施方法：在建筑结构的墙壁上安装水平钢筋，这些钢筋安装方法为普通挤压，而水平翻转90度使钢筋变成穹形翻转，在这种情况下钢筋的翻转法兰可以用车轮安装，将钢筋固定在墙壁上，确保钢筋完美地翻转。
因为钢筋翻样可以减少钢筋安装和维修的施工量，降低施工成本，所以在现今的工程实践中受到了越来越多的重视和应用。
但是，由于钢筋的型号和规格各不相同，在实施钢筋翻样时要注意，确保施工时安全和质量要求的情况。
总的来说，钢筋翻样是一种新型的、高效的钢筋埋设方式，可以显著地减少施工量，同时保证施工和安装质量，在工程中均有很好的实用性和应用价值。
受力筋：指布置在梁或板的下部.承受拉力的那部分钢筋及抗剪切的起弯筋。
吊筋等.怎么样区分板的受力筋跟分布筋？以板的开间、进深跨度区分：如果是单项板，那么平行于短跨方向的钢筋是受力筋,平行于长跨方向的钢筋是架立筋。
如果是双向板，那么长跨、短跨方向的钢筋全部是受力筋。
以钢筋直径上来区分：钢筋的直径大的为受力筋,直径小的钢筋为分布筋；以布置上来区分:正弯矩筋布置在下的钢筋为受力筋，在之上垂直分布的钢筋为分布筋，负弯矩筋（如悬挑板)相反，在下的钢筋为分布筋，在之上的钢筋为受力筋。
分布筋: 出现在板中，布置在受力钢筋的上部，与受力钢筋垂直。
作用是固定受力钢筋的位置并将板上的荷载分散到受力钢筋上，同时也能防止因混凝土的收缩和温度变化等原因，在垂直于受力钢筋方向产生的裂缝。
属于构造钢筋。
（满足构造要求，对不易计算和没有考虑进去的各种因素，所设置的钢筋为构造钢筋。
）图中布置在下的钢筋为受力筋,在之上垂直分布的钢筋为分布筋箍筋: 用来满足斜截面抗剪强度，并联结受拉主钢筋和受压区混凝土使其共同工作，此外，用来固定主钢筋的位置而使梁内各种钢筋构成钢筋骨架的钢筋。
是梁和柱抵抗剪力配置的环形（当然有圆形的和矩形的）钢筋，是口字形的，将上部和下部的钢筋固定起来,同时抵抗剪力。
架立筋：是梁上部的钢筋，只起一个结构作用，没实质意义，但在梁的两端则上部的架立筋抵抗负弯距，不能缺少。
（架立钢筋设置在梁的受压区外边缘两侧，用来固定箍筋和形成钢筋骨架。
如受压区配有纵向受压钢筋时，则可不再配置架立钢筋.架立钢筋的直径与梁的跨度有关.）贯通筋是指贯穿于构件（如梁)整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
架立筋和贯通筋有什么区别？在钢筋布置上，架立钢筋是布置本跨的1/3.也就是说,本跨梁存在左右支座钢筋.通长钢筋是全长布置，架立筋从字面是就可以知道起架立作用,如一根梁只须布抗拉筋和抗剪箍筋，而受压区混凝土强度已足够,无须配筋，那在做钢筋骨架的时候，梁的上部就没有纵向筋，箍筋的上角点就无法固定，因此一般用两根14或16的筋分布在上面的两角，这就是架立筋，从计算上没有受什么力，但实际上也受压。
