摄像头电路解析

萤石摄像头驱动电路的设计涉及到多个方面，包括传感器、微控制器、电源管理、通信接口等。

以下是一个简要的描述：1. 传感器和微控制器：萤石摄像头通常使用CMOS图像传感器，如CCD或CMOS传感器，这些传感器将光信号转换为电信号。

微控制器负责处理这些电信号，并将其转换为数字图像。

微控制器还负责与存储器和其他电路通信，以存储和传输图像数据。

2. 电源管理：萤石摄像头需要一个稳定的电源来驱动其电路。

电源管理电路负责将输入的交流电转换为直流电，为整个系统提供所需的电压。

此外，电源管理电路还负责调节电压和电流，以确保系统中的各个部分都能够得到适当的供电。

3. 通信接口：萤石摄像头通常需要与计算机或其他设备进行通信以传输图像数据。

通信接口电路负责将这些数据传输到计算机或其他设备中。

这些接口可以包括USB、以太网或Wi-Fi 等。

在萤石摄像头驱动电路的设计中，需要考虑许多因素，包括电路的可靠性、稳定性、功耗以及成本等。

以下是一些关键的驱动电路设计考虑因素：* 驱动信号：驱动信号是控制摄像头各个部分工作的信号。

在设计驱动信号时，需要考虑电路的时序和时序稳定性，以确保各个部分能够正确地工作。

* 电磁干扰（EMI）：由于驱动电路中的电信号非常强大，因此需要考虑EMI对其他电路的影响。

可以使用滤波器和其他EMI抑制技术来减少EMI干扰。

* 电压稳定性和精度：驱动电路需要提供稳定的电压来确保各个部分能够正常工作。

需要使用精密稳压器和其他电源管理技术来确保电压的稳定性和精度。

* 功耗管理：驱动电路需要有效地管理功耗，以确保整个系统的能源效率。

可以使用低功耗微控制器和节能技术来降低功耗。

* 调试和测试：驱动电路需要进行调试和测试以确保其正确性和稳定性。

可以使用调试工具和测试仪器来检查电路的性能和故障。

总的来说，萤石摄像头驱动电路的设计需要综合考虑多个因素，以确保系统的可靠性和稳定性。

在设计过程中，需要仔细考虑各种因素，并进行充分的测试和调试，以确保最终产品的质量和性能达到预期的要求。

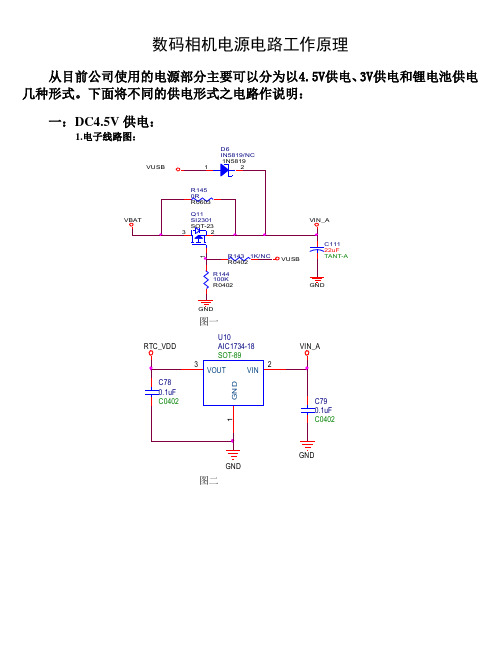

数码相机电源电路工作原理从目前公司使用的电源部分主要可以分为以4.5V供电、3V供电和锂电池供电几种形式。

下面将不同的供电形式之电路作说明：一：DC4.5V供电：1.电子线路图：D6IN5819/NC图一U10GND图二0.1uF C0402GND图三图四GNDL9U7EUP3406C560.1u C0402图五GNDGND图六System Power 3.3VU6VCC33.1V LDO for A/DPD图七 工作原理：当VBAT 接通DC4.5V 或VUSB 接通USB 5V 时，产生一个VIN-A 电压（如图一），一路经过电源稳压IC U10输出复位电压RTC-VDD （图二）,此电压经过电阻R79，R83分压后加到DSP 复位脚123脚（如图三）.另一路经过电源管理IC U5（AIC1555）工作，通过R33与R35取样电路从第8脚通过L3后输出基准电压VCC3（如图六）.此电压直接加到场效应管Q6第2脚.当按下S1POWER 键时相机分为两路工作,一路使Q6第1脚通过网络PWRON 接地,此时Q6导通,电压通过Q6后产生电压V33V 。

（如图四、图七）当松开POWER 键时Q6第1脚高电平Q6截止.另一路到经过网络PWR_KEY 加到DSP ,DSP 检查所有电路,如果电路都正常,则DSP 输出高电平PD 信号通过R42使Q7导通将Q6第1脚持续低电平,V33V 电压始终保持。

（如图四、图七）V33V 电压给整个系统各个部份（DSP ，SDRAM ，F/W ，KEY 电路，SENSOR 电路，TFT 电路，DSP 复位电路，SD 卡座电路等）供电. 一路经过电源IC U7降压后输出V18V ，为DSP 供电,另V18V 经过U4转换为SV1.2V 给SENSOR 供电。

（如图五）V33V 经过电源稳压IC U6稳压后输出V31V 通过R39 10UH 电感输出V31A 电压持续给整个系统的数据处理提供电压.当DSP 检测各路电压都正常后，12M 晶振起振,然后复位电路动作，IC U12给DSP 一个RESET 信号。

csi摄像头电路原理CSI摄像头电路原理CSI摄像头电路是一种将摄像头的信号转换为电子信号的电路，它是摄像头的核心部分，掌握了它的基本原理，就可以设计出更高性能的摄像头。

一、CSI摄像头工作原理CSI摄像头的工作原理与其它摄像头类似，是通过将光线的入射转换成电子信号的方式，而且CSI摄像头在此过程中还会进一步处理电子信号，可以将信号定屏等等。

1、首先，光线经过镜头的收集，这一步可以调整曝光时间、光圈大小、反差及其它参数；2、接下来，将收集到的光线传递到传感器；3、传感器将收集到的图像转换为一系列电路信号，并将信号发送给编码器；4、编码器将传感器收集到的电路信号转换为可识别的数据；5、最后，数据发送给计算机，以便进行图像处理、编辑等操作。

二、CSI摄像头核心部件CSI摄像头的核心部件有传感器、滤镜、编码器、放大器以及控制电路等等。

1、传感器：传感器是摄像头的核心部件，它用于收集摄入的光线，并将其转换成电路信号。

2、滤镜：滤镜是一种可以滤除杂散光线的装置，它可以用于改善摄像头的图像质量，使图像更加清晰、柔和。

3、编码器：编码器的主要功能是将传感器收集到的电路信号转换成可恢复原有数据的格式，以便发送给计算机。

4、放大器：放大器的作用是将电路信号放大到指定的电平，以便传递给编码器。

5、控制电路：控制电路是用于控制摄像头运行状态的电路，它可以调节摄像头的曝光时间、光圈大小、反差等参数。

三、CSI摄像头优点1、兼容性强：CSI摄像头比一般摄像头的兼容性更强，它可以与多种不同型号的计算机和外设兼容，使用起来更加方便。

2、质量高：摄像头的质量取决于传感器的质量，因此CSI摄像头使用的传感器质量更高，可以拍摄出更清晰的画面；3、功能齐全：CSI摄像头拥有一系列功能，包括曝光调节、色彩调节、反差调节等，可以满足不同环境的拍摄要求。

以上就是CSI摄像头电路的基本原理，它的主要核心部件及其具备的优点，从而可以更好地掌握CSI摄像头的基本操作流程和原理。

摄像头电路原理摄像头电路原理是指摄像头内部的电路结构和工作原理。

摄像头作为一种重要的图像采集设备，广泛应用于监控、视频通话、图像识别等领域。

本文将从摄像头的基本原理、电路结构和工作过程三个方面，介绍摄像头电路原理。

一、摄像头的基本原理摄像头的基本原理是利用光学器件将外界的光线转换为电信号，并经过电路处理后输出图像。

摄像头主要由图像传感器、适配器、信号处理电路和接口电路等组成。

其中，图像传感器是摄像头的核心部件，负责将光信号转换为电信号。

二、摄像头的电路结构摄像头的电路结构一般包括图像传感器电路、模拟信号处理电路和数字信号处理电路。

图像传感器电路负责将光信号转换为模拟电信号，模拟信号处理电路将模拟信号进行增强和处理，数字信号处理电路将模拟信号转换为数字信号，再经过编码压缩等处理输出。

1. 图像传感器电路图像传感器电路是摄像头电路的核心部分，它负责将光信号转换为模拟电信号。

常见的图像传感器有CCD（电荷耦合器件）和CMOS （互补金属氧化物半导体）两种。

CCD传感器通过电荷耦合的方式将光信号转换为电荷信号，再经过放大器放大后输出；CMOS传感器将光信号直接转换为电压信号。

2. 模拟信号处理电路模拟信号处理电路主要对图像传感器输出的模拟信号进行增强和处理。

这包括对信号进行放大、滤波、白平衡、色彩校正等处理，以提高图像质量和色彩还原度。

3. 数字信号处理电路数字信号处理电路将模拟信号转换为数字信号，并进行编码压缩、解码等处理。

数字信号处理电路可以对图像进行降噪、锐化、增强对比度等处理，同时还可以添加特效和滤镜等功能。

三、摄像头的工作过程摄像头的工作过程主要包括图像采集、信号处理和数据输出三个阶段。

1. 图像采集在图像采集阶段，图像传感器接收到外界的光信号，并将其转换为模拟电信号。

这一过程涉及到光信号的感光、积分和读出等步骤，最终得到一个完整的图像帧。

2. 信号处理在信号处理阶段，模拟信号经过模拟信号处理电路进行放大、滤波、白平衡、色彩校正等处理。

摄像头8芯线工作原理现如今，摄像头作为一种普遍应用于各种设备中的重要组件，其工作原理也备受人们关注。

摄像头8芯线是指摄像头连接线中具有8根线，每根线都承担着不同的功能，共同协作实现摄像头的正常工作。

下面我们来详细了解摄像头8芯线的工作原理。

摄像头8芯线中的第一根线通常是电源线，用来为摄像头提供电力供应。

摄像头需要电源来正常运转，这根线的作用就是将电源传输给摄像头，确保其正常工作。

第二根线是地线，用于连接摄像头的地线，起到接地保护的作用。

接地是为了防止电器设备因静电或雷击等原因损坏，保障设备和人身安全。

第三根线是视频信号线，用来传输摄像头捕捉到的图像信号。

当摄像头捕捉到画面后，通过视频信号线将信号传输至显示屏或录像设备，实现图像显示或录制功能。

第四根线是音频信号线，用来传输摄像头捕捉到的声音信号。

一些摄像头具有录音功能，通过音频信号线将声音信号传输至设备，实现声音录制和回放功能。

第五根线是同步信号线，用来控制图像的同步显示。

同步信号线的作用是确保视频信号的稳定传输，避免出现画面抖动或失真的情况，提高图像质量。

第六根线是数据信号线，用来传输摄像头的控制数据。

通过数据信号线，用户可以对摄像头进行各种设置和调节，如对焦、曝光、白平衡等参数的调整。

第七根线是预留线，通常用于后续功能扩展或备用。

预留线可以为摄像头的功能升级提供便利，保证设备具有更好的可扩展性。

最后一根线是地线，同样是连接摄像头的地线，起到接地保护的作用。

接地是为了确保设备的安全运行，避免因静电或雷击等原因造成损坏。

摄像头8芯线中的每根线都承担着不同的功能，共同协作实现摄像头的正常工作。

只有各个线路正常连接，摄像头才能准确捕捉图像和声音信号，并将其传输至显示屏或录像设备。

摄像头8芯线的工作原理虽然看似复杂，但每根线都发挥着重要的作用，确保摄像头正常运行，为用户提供清晰的图像和声音体验。

CCD摄像头电路设计CCD（电荷耦合器件）摄像头是一种常用的图像传感器，常用于数码相机、手机摄像头等设备中。

它通过将光转换为电荷，并将电荷转换为数字信号，实现图像的捕捉和传输。

下面将介绍CCD摄像头电路的设计过程。

1.摄像头传感器选择首先，需要选择合适的CCD摄像头传感器。

传感器的选择应根据具体应用需求来确定，包括分辨率、灵敏度、动态范围等参数。

同时，传感器的供电电压、输出接口等也需要考虑。

2.供电电路设计3.控制电路设计CCD摄像头通常需要通过控制信号来控制其工作模式、曝光时间等参数。

控制信号可以通过数字接口（如I2C、SPI）或模拟接口（如电压、电流）来实现。

设计控制电路时，需要考虑传感器的控制信号电平和电流要求，并合理选择控制器芯片。

4.时钟电路设计5.数据传输电路设计CCD摄像头传感器通常通过并行接口或串行接口将图像数据传输到后端处理器。

并行接口通常需要大量的引脚，而串行接口则可以减少引脚数量。

根据应用需求和数据传输速率要求，可以选择适合的接口类型，并设计相应的数据传输电路。

6.图像处理电路设计7.PCB设计最后，需要将以上设计的电路和组件布局在PCB（Printed Circuit Board）上。

在设计PCB时，需要考虑电路之间的布线、电源和地线的布置、电磁干扰的抑制等因素。

同时，还需要考虑PCB的尺寸、层数、材料等，以满足整体系统的需求。

总结CCD摄像头电路设计需要考虑供电电路、控制电路、时钟电路、数据传输电路、图像处理电路等方面。

在设计过程中，需要根据具体应用需求选择合适的传感器和电路组件，并合理布局、优化电路参数，以实现高质量的图像捕捉和传输。

More... COPYRIGHT © 2005 Victor Company of Japan, Limited2005/3DIGITAL VIDEO CAMERAGR-DF420EK, GR-DF420EX,GR-DF420EY, GR-DF420EZ, GR-DF425EK, GR-DF425EG, GR-DF430EK, GR-DF460EK, GR-DF470EK, GR-DF470EX, GR-DF470EY, GR-DF470EZNo.YF087SCHCD-ROM No.SML200503o ... ..o(No.YF087)2-12-2(No.YF087)!CHARTS AND DIAGRAMSNOTES OF SCHEMATIC DIAGRAMSafety precautionsThe Components indentified by the symbol arecritical for safety. For continued safety, replace safety critical components only with manufacturer's recom-mended parts.1.Units of components on the schematic diagram Unless otherwise specified.1)All resistance values are in ohm. 1/6 W, 1/8 W (refer toparts list).Chip resistors are 1/16 W.K: K Ω(1000Ω), M: M Ω (1000K Ω)2)All capacitance values are in µF , (P: PF).3)All inductance values are in µH, (m: mH).4)All diodes are 1SS133, MA165 or 1N4148M (refer to partslist).2.Indications of control voltageAUX : Active at high.AUX or AUX(L) : Active at low.3.Interpreting Connector indicationsNote: If the voltages are not indicated on the schematicdiagram, refer to the voltage charts.are the same)4.Voltage measurement1)Regulator (DC/DC CONV) circuitsREC : Colour bar signal.PB : Alignment tape (Colour bar).—: Unmeasurable or unnecessary to measure.2)Indication on schematic diagramVoltage indications for REC and PB mode on the sche-matic diagram are as shown below.5.Signal path SymbolsThe arrows indicate the signal path as follows.NOTE : The arrow is DVC unique object.Playback signal pathPlayback and recording signal path Recording signal path(including E-E signal path)Capstan servo pathDrum servo path(Example)R-YYPlayback R-Y signal pathRecording Y signal path6.Indication of the parts for adjustmentsThe parts for the adjustments are surrounded with the circle as shown below.7.Indication of the parts not mounted on the circuit board“OPEN” is indicated by the parts not mounted on the circuitboard.R216OPEN1231231231423Removable connectorWire soldered directly on boardNon-removable Board connectorBoard to BoardConnected pattern on board The arrows indicate signal pathNote: The Parts Number, value and rated voltage etc. in the Schematic Diagram are for references only. When replacing the parts, refer to the Parts List.Note: For the destination of each signal and further line connections that are cut off from the diagram, refer to "BOARD INTERCONNECTIONS"CIRCUIT BOARD NOTES1.Foil and Component sides1)Foil side (B side) :Parts on the foil side seen from foil face (pattern face)are indicated.2)Component side (A side) :Parts on the component side seen from component face (parts face) indicated.2.Parts location guidesParts location are indicated by guide scale on the circuit board.rts location are indicated by guide scale on the circuit board.Note:For general information in service manual, pleaserefer to the Service Manual of GENERAL INFORMA-TION Edition 4 No. 82054D (January 1994).D : Discrete component)(No.YF087)2-32-4(No.YF087)(No.YF087)2-72-8(No.YF087)y10513001a_rev0.1-7.3-0.3-0.3-7.2010.415.112.4013.11.21.19.9-7.711.715.212.5010.407.112.57.9TO REG TO REG TO CN113,PARAGONPRE/RECTO PARAGON,VIDEOTO PARAGONTO CN103TO CN113TO CN107TO CN108TO CN107,OP DRVTO CN101,CDS/TG TO REG TO AUDIOTO CN108TO CN107TO CN106TO CN105TO CN105TO REGTO CN104TO CN104TO CN105TO CN108TO CN108TO CN108TO CN105TO OP DRVTO CN105TO CDS/TG,OP DRVTO CN113 TO CN107TO CN105TO CDS/TG TO VIDEO,CDS/TG,OP DRV TO REGTO CN113NOTES: 1. For the destination of each signal and further line connections that are cut off from this diagram, refer to "BOARD INTERCONNECTIONS". 2. The parts with marked ( ) is not used.More... (No.YF087)2-272-28(No.YF087)GNDT_REELS_REEL M_REG4.8y40152001a_rev0.1REG_3.1VMAIN(REEL) SCHEMATIC DIAGRAM NOTES: 1. For the destination of each signal and further line connections that are cut off from this diagram, refer to "BOARD INTERCONNECTIONS". 2. The parts with marked ( ) is not used.CCD_CTLH2H1CCD_15V CCD_15V SUB RG CCD_-7.5V CCD_-7.5V GND GND GND CCD_OUT GND GND GND V1V2V3V4CCD SCHEMATIC DIAGRAMNOTES :1. For the destination of each signal and further line connectionsthat are cut off from this diagram,refer to "BOARD INTERCONNECTIONS". 2. The parts with marked ( ) is not used.3. IC5001 is incorporated in the CCD base assembly .When IC5001 needs replacement, replace the CCD base assembly in whole because it cannot be replaced alone.CCD, MDA, FRONT, REAR, MONI.OPE, MONI.BL, VF CIRCUIT BOARDS!CAUTION :FOR CONTINUED PROTECTION AGAINST FIRE HAZARD, REPLACE ONLY WITH SAME TYPE AND RATED FUSE(S).ATTENTION :POUR UNE PROTECTION PERMANENTE CONTRE LES RISQUE D'INCENDE,REMPLACER LES FUSIBLES PAR UNAAUTRE DE MEME TYPE ET DE MEME TENSION.<02>CCDLYB10037-001B <04>FRONTLYB10031-001A<05>REARLYB10032-001BFOIL SIDE(B)(No.YF087)2-452-46(No.YF087)POWER SYSTEM BLOCK DIAGRAM NOTE: There are circuits or functions that are not used according to the models. Please check with the Parts List.(No.YF087)2-472-48(No.YF087)VIDEO SYSTEM BLOCK DIAGRAM NOTE: There are circuits or functions that are not used according to the models. Please check with the Parts List.(No.YF087)2-492-50(No.YF087)More... (No.YF087)2-512-52(No.YF087)VOLTAGE CHARTSMore... (No.YF087)AV & MULTIMEDIA COMPANY CAMCORDER CATEGORY 12, 3-chome, Moriya-cho, kanagawa-ku, Yokohama, kanagawa-prefecture, 221-8528, JapanVictor Company of Japan, LimitedVPTPrinted in Japan。

摄像头电路板工作原理摄像头电路板是一种用于图像信号的传输和处理的电路板，它在现代摄像头中起着至关重要的作用。

它通过将光信号转换为电信号，并对电信号进行处理和解码，最终将图像数据传输到显示设备上。

摄像头电路板的工作原理可以简单分为以下几个步骤：1. 光信号转换为电信号：摄像头电路板上通常包含一个光敏传感器，例如CMOS或CCD芯片。

当光线照射到传感器上时，光敏元件会将光信号转换为电信号。

这个过程涉及到光电效应，即光子的能量被转换成电子的能量。

2. 电信号放大和滤波：传感器输出的电信号通常非常微弱，需要经过放大和滤波的处理，以提高信号的强度和质量。

放大电路会增加信号的幅度，而滤波电路则会去除噪声和干扰，使得信号更加稳定和清晰。

3. 信号处理和编码：经过前面的步骤，摄像头电路板已经获得了一系列的电信号，代表了图像的各个像素点的亮度值。

在信号处理阶段，这些电信号将经过一系列的算法和处理，如白平衡、曝光控制、对比度调整等，以优化图像的质量和细节。

4. 数字信号转换和压缩：经过信号处理后，电信号将被转换为数字信号，以便于存储和传输。

这通常涉及模数转换器（ADC）的使用，将连续的模拟信号转换为离散的数字信号。

同时，为了降低图像数据的存储和传输成本，通常还会对数字信号进行压缩，以减少数据量。

5. 数据传输和显示：经过数字信号转换和压缩后，图像数据可以通过各种方式进行传输，如USB、HDMI、网络等。

摄像头电路板上通常还包含一些接口电路，以便将图像数据传输到显示设备上进行显示。

显示设备可以是电视、电脑显示器、移动设备等。

总体来说，摄像头电路板通过光电转换、信号处理、数字信号转换和压缩等步骤，将光信号转换为数字图像数据，并将其传输到显示设备上进行显示。

这些步骤中涉及到的电路和算法的设计和优化，直接影响到图像的质量和性能。

因此，摄像头电路板的设计和制造具有非常重要的意义，它决定了我们能够获得清晰、高质量图像的能力。

随着科技的不断进步，摄像头电路板的性能也在不断提升。

自动光圈镜头驱动电路原理及接口定义控制芯片：控制芯片是整个驱动电路的核心部件，它负责接收来自传感器的光强信号，并根据信号的大小判断光圈大小，并控制电机驱动电路调整光圈大小。

控制芯片还可以通过外部接口与相机的其他功能进行通信，实现更多的功能。

电机驱动电路：电机驱动电路是用来控制光圈的大小的。

当控制芯片确定了需要调整光圈大小时，它会通过电机驱动电路向电机发送控制信号，使电机旋转。

根据电机旋转的方向和角度，光圈大小会相应地增大或减小。

传感器：传感器是用来感知环境光线强度的。

当环境光线强度发生变化时，传感器会产生相应的电信号，并将信号传送给控制芯片。

控制芯片根据传感器的信号判断光圈是否需要调整，并控制电机驱动电路调整光圈大小。

1.电源接口：用来连接驱动电路和电源。

镜头通常使用直流电源来供电，因此电源接口通常为直流接口。

通过电源接口，驱动电路可以获取所需的电能，使得光圈镜头能够正常工作。

2.信号输入接口：用来连接控制芯片和传感器。

传感器产生的光强信号通过信号输入接口传输给控制芯片，以便控制芯片根据信号判断光圈是否需要调整。

3.信号输出接口：用来连接控制芯片和其他设备。

通过信号输出接口，控制芯片可以与相机的其他功能进行通信，实现更多的功能。

4.电机驱动接口：用来连接电机驱动电路和电机。

通过电机驱动接口，电机驱动电路可以向电机发送控制信号，控制电机旋转以调整光圈大小。

需要注意的是，不同镜头型号的接口定义可能会有所不同，因此在使用时应严格按照镜头厂商提供的接口定义进行连接，以确保镜头的正常工作。

摄像头的工作原理说明加电路图随着中国网络事业的发展（直接的说，电脑的外部环境的变化→宽带网络的普及），大家对电脑摄像头的需求也就慢慢的加强。

比如用他来处理一些网络可视电话、视频监控、数码摄影和影音处理等。

话说回来，由于其的相对价格比较低廉（数码摄象机、数码照相机），技术含量不是太高，所以生产的厂家也就多了起来，中国IT市场就是如此，产品的质量和指标也就有比较大的差距。

一、首先来看看感光材料一般市场上的感光材料可以分为：CCD（电荷耦合）和CMOS（金属氧化物）两种。

前一种的优点是成像像素高，清晰度高，色彩还原系数高，经常应用在高档次数码摄像机、数码照相机中，缺点是价格比较昂贵，耗功较大。

后者缺点正好和前者互普，价格相对低廉，耗功也较小，但是，在成像方面要差一些。

如果你是需要效果好点的话，那么你就选购CCD元件的，但是你需要的￥就多一点了！二、像素也是一个关键指标现在市面上主流产品像素一般在130万左右，早些时候也出了一些10-30万左右像素的产品，由于技术含量相对较低效果不是很好，不久就退出历史舞台了。

这个时候也许有人会问，那是不是像素越高越好呢？从一般角度说是的。

但是从另一个方面来看也就不是那么了，对于同一个画面来说，像素高的产品他的解析图象能力就更高，呵呵，那么你所需要的存储器的容量就要很大了。

不然……我还是建议如果你选购的时候还是选购市面上比较主流的产品。

毕竟将来如果出问题了保修也比较好。

三、分辨率是大家谈的比较多的问题我想我没有必要到这里说分辨率这个东东了，大家最熟悉的应该就是：A：你的显示器什么什么品牌的。

分辨率可以上到多高，刷新率呢？B：呵呵，还好了，我用在1024*768 ，设计的时候就用在1280*1024。

玩游戏一般就800*600了。

但是摄像头的分辨率可不完全等同于显示器，切切的说，摄像头分辨率就是摄像头解析图象的能力。

现在市面上较多的CMOS的一般在640*480，有是也会在8 00*600。
