初中物理电路图的画法及识别

初中物理如何画电路图？初中物理如何画电路图？画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

(一)看实物画电路图关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个关和电流表管全部电路，支路中的电流表和开关只管本支路的用电器，明确后分支路作图，最后电压表并在被测用电器两端。

完毕检查电路，电路作图必须用铅笔，横平竖直，转弯处不得画元件，作图应规范。

(四)识别错误电路一般错误发生有下列几种情况1、是否产生电源短路，也就是电流不经过用电器直接回到电源负极;2、是否产生局部短接，被局部短路的用电器不能工作;3、是否电压表、电流表和正负接线柱错接了，或者量程选的不合适(过大或过小了);4、滑动变阻器错接了(全上或全下了)。

画电路图首先克服怕难思想，然后要掌握方法。

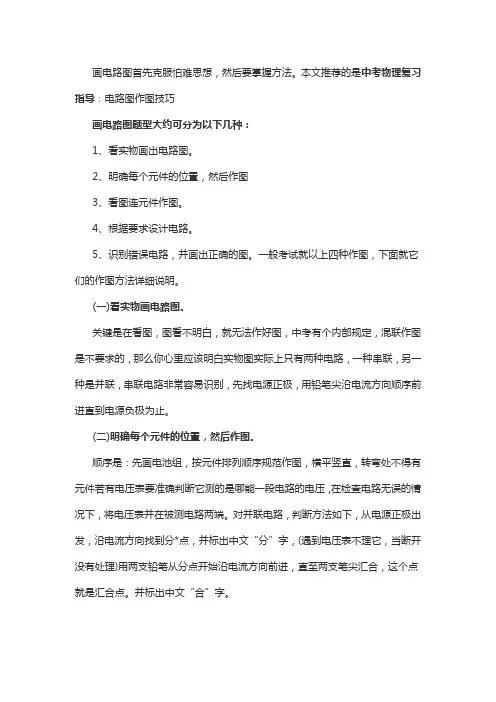

本文推荐的是中考物理复习指导：电路图作图技巧画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、明确每个元件的位置，然后作图3、看图连元件作图。

4、根据要求设计电路。

5、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

(一)看实物画电路图。

关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

(二)明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分*点，并标出中文“分”字，(遇到电压表不理它，当断开没有处理)用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条(多数情况下只有两条支路)，并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

(三)看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

(首先弄清楚干路中有无开并和电流表)连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

电流法：电流从电源正极出来，遇到节点时，看到下一个节点处有没有用电器，都有则电流分开，是并联；如有一条电路没有用电器，那么电流不分流，只走该出，另一条电路被短路。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。

遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，（初中阶段电流表是可以看做没有电阻的，所以也相当于一根导线），那么所有的电流肯定只会走这个叉路，不会走别的地方。

如果分叉路中有一条是有电压表的（初中阶段电压表看做电阻无限大，也就相当于断路），那么电流肯定不会走这条路。

除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的'电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。

看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

怎样画电路图和连接实物图1、画电路图的基本要求：①电路元件的符号要用统一规定的，不能自造符号。

②要注意所画符号和实物的对应性。

③合理安排电路元件符号，使之均匀分布在电路中，具有对称性（元件符号一定不能画在电路的拐角处）。

④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。

⑤最好从电源的正极开始，沿着电流的方向依次画起，且知道在电路图中导线无长短之分的原则。

2、根据实物图如何画电路图：先根据电流流向法判断实物图的电路结构，弄清各元件的关系，然后画一个作用与效果同实物图一致的规范的电路图。

3、由电路图如何连接实物图：对于串联电路，根据电流流向法将元件依次顺序连接；对于并联电路，先连接元件多的一条支路，然后将元件少的一条支路并联接入。

4、三类基本题型：①根据实物图画电路图；②根据电路图画实物图；③根据文字描述电路的连接和控制情况，画电路图或连接实物图。

例 3 按照图8左边的电路图用笔画线代替导线，将右边的电路元件连接成完整电路（导线不交叉）例 4 如图9所示，它是“测量小灯泡电阻”实验的电路连接实物图，请在右边画出它的电路图。

例 5 在某电路（如图10）中，灯L1、L2并联，开关S控制整个电路，开关S1控制L1灯，电流表测L2灯的电流，请你根据上述文字描述连接下面的实物图，并在右边画出它的电路图。

31、如图所示，方框内是由两个相同的电阻和一个开关组成的电路，当闭合开关时，电流表示数变为原来的两倍，画出方框内电路连接的情况。

(电源电压保持不变)C三处填入（或不填）适当的电路元件（选择电源、开关、电压表中的任意两种器材），使电路成为并联电路．34某医院要求装一种呼唤电铃，使各病床的病人均可单独呼叫，只要一按床头上的开关，值班室的电铃就响，且与该病床相对应的指示灯亮．在图画出正确的连接方法．35、根据图甲的电路图将图乙的实物用笔画线代替导线连接起来。

（导线不能交叉）②图乙中量程为3 V的电压表每小格表示的值是__________V，所测电压值为_________V。

初中物理_画电路图方法与技巧看电路图连接实物图，或画电路图时有什么方法和技巧。

其实挺简单的分清正负极电源开关和各个元件间的关系画电路图首先克服怕难思想，然后要掌握方法。

画电路图题型大约可分为以下几种：1、看实物画出电路图。

2、看图连元件作图。

3、根据要求设计电路。

4、识别错误电路，并画出正确的图。

一般考试就以上四种作图，下面就它们的作图方法详细说明。

（一）看实物画电路图，关键是在看图，图看不明白，就无法作好图，中考有个内部规定，混联作图是不要求的，那么你心里应该明白实物图实际上只有两种电路，一种串联，另一种是并联，串联电路非常容易识别，先找电源正极，用铅笔尖沿电流方向顺序前进直到电源负极为止。

明确每个元件的位置，然后作图。

顺序是：先画电池组，按元件排列顺序规范作图，横平竖直，转弯处不得有元件若有电压表要准确判断它测的是哪能一段电路的电压，在检查电路无误的情况下，将电压表并在被测电路两端。

对并联电路，判断方法如下，从电源正极出发，沿电流方向找到分叉点，并标出中文“分”字，（遇到电压表不理它，当断开没有处理）用两支铅笔从分点开始沿电流方向前进，直至两支笔尖汇合，这个点就是汇合点。

并标出中文“合”字。

首先要清楚有几条支路，每条支路中有几个元件，分别是什么。

特别要注意分点到电源正极之间为干路，分点到电源负极之间也是干路，看一看干路中分别有哪些元件，在都明确的基础上开始作电路图，具体步骤如下：先画电池组，分别画出两段干路，干路中有什么画什么。

在分点和合点之间分别画支路，有几条画几条（多数情况下只有两条支路），并准确将每条支路中的元件按顺序画规范，作图要求横平竖直，铅笔作图检查无误后，将电压表画到被测电路的两端。

（二）看电路图连元件作图方法：先看图识电路：混联不让考，只有串，并联两种，串联容易识别重点是并联。

若是并联电路，在电路较长上找出分点和合点并标出。

并明确每个元件所处位置。

（首先弄清楚干路中有无开并和电流表）连实物图，先连好电池组，找出电源正极，从正极出发，连干路元件，找到分点后，分支路连线，千万不能乱画，顺序作图。

初中物理分析电路图的方法电流法：电流从电源正极出来，遇到节点时，看到下一个节点处有没有用电器，都有则电流分开，是并联；如有一条电路没有用电器，那么电流不分流，只走该出，另一条电路被短路。

电路图分析方法首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。

首先牢记电器符号的代表意义，弄清每个元件在电路中的作用，结合生活中常遇电路，多看、多画、多联系实际。

遇到电路图时，按：电源+——开关——用电器——电源-的顺序看，注意串联、并联器件在电路中的作用（分压、分流、限流等）。

这个还是要多加练习的。

最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。

遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，（初中阶段电流表是可以看做没有电阻的，所以也相当于一根导线），那么所有的电流肯定只会走这个叉路，不会走别的地方。

如果分叉路中有一条是有电压表的（初中阶段电压表看做电阻无限大，也就相当于断路），那么电流肯定不会走这条路。

除了上述两种特殊情况外，电流到了分叉路口就会往各个支路流去，每个支路电流的大小可以用欧姆定律计算。

电路图其实就是看看串联还是并联。

第1步：所有电压表以及它左右两边直至节点的导线遮去不看。

第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。

（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。

第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。
