管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。

数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。

本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。

它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。

数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。

例如，一个实体符号可以表示一个数据库、文件或外部系统。

•过程符号（oval）：代表对数据进行操作或处理的过程。

例如，一个过程符号可以表示数据的转换、计算或验证。

•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。

例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。

•数据存储符号（parallel lines）：代表数据的存储或持久化位置。

例如，一个数据存储符号可以表示一个数据库表或文件。

数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。

2.识别信息系统中的实体（源头和目标）、过程和数据存储。

3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。

4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。

5.根据需要添加适当的标签和注释，以增加图的可读性。

示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。

箭头表示数据的流动方向。

业务流程图与数据流程图的比较[摘要]业务流程图(TransactionFlowDiagram简称TFD)和数据流程图(DataFlowDiagram简称DFD)是结构化信息系统开发方法中两种常用的图形工具。

本文从描述对象、功能作用、基本符号和绘制方法四个方面阐述二者的区别,对它们的联系也作了介绍。

[关键词]结构化系统开发方法系统调研业务流程图数据流程图业务流程图(TransactionFlowDiagramTFD)和数据流程图(DataFlowDiagramDFD)是结构化信息系统开发方法中两种常用的系统调查工具。

笔者在多年的教学过程中发现,很多学生在学习这部分内容时,对二者的意义和绘制方法易产生混淆。

现对二者的区别、联系作一个比较。

一、业务流程图与数据流程图的区别1.描述对象不同业务流程图的描述对象是某一具体的业务;数据流程图的描述对象是数据流。

业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。

在系统调研时,通过了解组织结构和业务功能,我们对系统的主要业务有了一个大概的认识。

但由此我们得到的对业务的认识是静态的,是由组织部门映射到业务的。

而实际的业务是流动的,我们称之为业务流程。

一项完整的业务流程要涉及到多个部门和多项数据。

例如,生产业务要涉及从采购到财务,到生产车间,到库存等多个部门;会产生从原料采购单,应收(付)账款,入库单等多项数据表单。

因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象,而不仅仅是某项单一的活动,这样才能实现对业务的全面认识。

将一项业务处理过程中的每一个步骤用图形来表示,并把所有处理过程按一定的顺序都串起来就形成了业务流程图。

如图1所示,就是某公司物资管理的业务流程图。

数据是信息的载体,是今后信息系统处理的对象。

建立信息系统必须考察数据的来龙去脉。

数据流指的就是流动的数据,它可以是一项数据,也可以是一组数据(如扣款数据文件、订货单等)。

一、业务流程图与数据流程图的区别1.描述对象不同业务流程图的描述对象是某一具体的业务;数据流程图的描述对象是数据流。

业务是指企业管理中必要且逻辑上相关的、为了完成某种管理功能的一系列相关的活动。

在系统调研时,通过了解组织构造和业务功能,我们对系统的主要业务有了一个大概的认识。

但由此我们得到的对业务的认识是静态的,是由组织部门映射到业务的。

而实际的业务是流动的,我们称之为业务流程。

一项完整的业务流程要涉及到多个部门和多项数据。

例如,生产业务要涉及从采购到财务,到生产车间,到库存等多个部门;会产生从原料采购单,应收付账款,入库单等多项数据表单。

因此,在考察一项业务时我们应将该业务一系列的活动即整个过程为考察对象,而不仅仅是某项单一的活动,这样才能实现对业务的全面认识。

将一项业务处理过程中的每一个步骤用图形来表示,并把所有处理过程按一定的顺序都串起来就形成了业务流程图。

如图1所示,就是某公司物资管理的业务流程图。

数据流程图是对业务流程的进一步抽象与概括。

抽象性表现在它完全舍去了具体的物质,只剩下数据的流动、加工处理和存储;概括性表现在它可以把各种不同业务处理过程联系起来, 形成一个整体。

从安东尼金字塔模型的角度来看,业务流程图描述对象包括企业中的信息流、资金流和物流,数据流程图那么主要是对信息流的描述。

此外,数据流程图还要配合数据字典的说明,对系统的逻辑模型进展完整和详细的描述。

2.功能作用不同业务流程图是一本用图形方式来反映实际业务处理过程的“流水帐〞。

绘制出这本流水帐对于开发者理顺和优化业务过程是很有帮助的。

业务流程图的符号简单明了,易于阅读和理解业务流程。

绘制流程图的目的是为了分析业务流程,在对现有业务流程进展分析的根底上进展业务流程重组,产生新的更为合理的业务流程。

通过除去不必要的、多余的业务环节;合并重复的环节;增补缺少的必须的环节;确定计算机系统要处理的环节等重要步骤,在绘制流程图的过程中可以发现问题,分析缺乏,改良业务处理过程。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

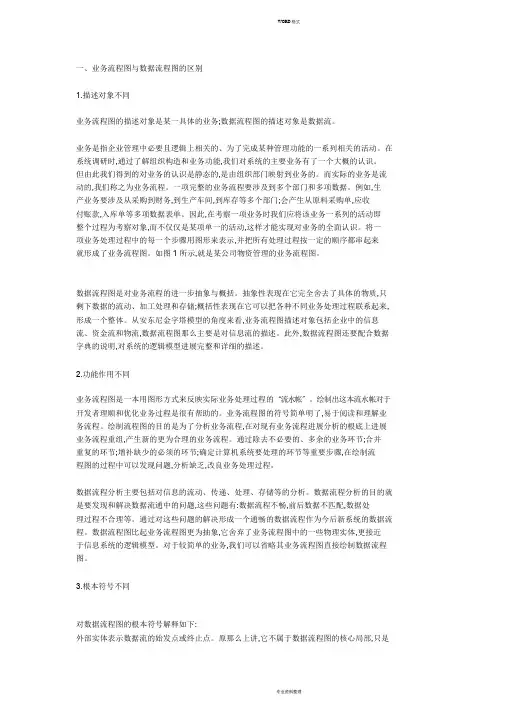

业务流程图与数据流程图得比较一、业务流程图与数据流程图得区别1、描述对象不同业务流程图得描述对象就是某一具体得业务; 数据流程图得描述对象就是数据流。

业务就是指企业管理中必要且逻辑上相关得、为了完成某种管理功能得一系列相关得活动。

在系统调研时, 通过了解组织结构与业务功能, 我们对系统得主要业务有了一个大概得认识。

但由此我们得到得对业务得认识就是静态得, 就是由组织部门映射到业务得。

而实际得业务就是流动得, 我们称之为业务流程。

一项完整得业务流程要涉及到多个部门与多项数据。

例如, 生产业务要涉及从采购到财务, 到生产车间, 到库存等多个部门; 会产生从原料采购单, 应收付账款, 入库单等多项数据表单。

因此, 在考察一项业务时我们应将该业务一系列得活动即整个过程为考察对象, 而不仅仅就是某项单一得活动, 这样才能实现对业务得全面认识。

将一项业务处理过程中得每一个步骤用图形来表示, 并把所有处理过程按一定得顺序都串起来就形成了业务流程图。

如图 1 所示, 就就是某公司物资管理得业务流程图。

数据流程图就是对业务流程得进一步抽象与概括。

抽象性表现在它完全舍去了具体得物质, 只剩下数据得流动、加工处理与存储; 概括性表现在它可以把各种不同业务处理过程联系起来,形成一个整体。

从安东尼金字塔模型得角度来瞧, 业务流程图描述对象包括企业中得信息流、资金流与物流, 数据流程图则主要就是对信息流得描述。

此外, 数据流程图还要配合数据字典得说明, 对系统得逻辑模型进行完整与详细得描述。

2、功能作用不同业务流程图就是一本用图形方式来反映实际业务处理过程得“流水帐”。

绘制出这本流水帐对于开发者理顺与优化业务过程就是很有帮助得。

业务流程图得符号简单明了, 易于阅读与理解业务流程。

绘制流程图得目得就是为了分析业务流程, 在对现有业务流程进行分析得基础上进行业务流程重组, 产生新得更为合理得业务流程。

通过除去不必要得、多余得业务环节; 合并重复得环节;增补缺少得必须得环节; 确定计算机系统要处理得环节等重要步骤, 在绘制流程图得过程中可以发现问题, 分析不足, 改进业务处理过程。

第1章前言在学校，教务管理工作是非常重要的一项工作，它负责整个学校的日常教学安排，学生的学籍管理等等.以前都是人工进行操作.随着学校规模扩大，教务处的教务管理工作量大大加重。

随着计算机应用的发展，教务工作者急切希望能够将大部分繁琐的工作交由计算机来处理，减轻人工的压力并提高工作效率。

近年来，随着社会对人才需求的不断提高，以培养人才为根本目标的教育教学活动正在进行前所未有的改革,因此对教学管理提出来了更高的要求.用传统的人工方法进行愈来愈多的教务管理工作，不但效率低下，而且容易出错，浪费大量的人力财力.为了提高教务工作的效率,很多单位、部门、公司都曾着手开发了教务管理软件，但由于各高校具体情况不同，管理方法也存在很大差异,很难做出一套各高校普遍实用的教务管理软件。

鉴于此，依据我校具体设置、管理方法，以教学计划和师生管理为核心，制作一套实用性强的教务管理系统就显得十分重要了，从而以技术的现代化，使我校教学管理向科学化、合理化、规范化推进.第7章系统概述2.1系统特点随着教育的发展，学校的教育方针政策逐渐改变：学生自主选择专业及专业方向与课程的选修机制、实验预约、成绩审核、学分制等管理方式的改革向传统管理软件提出了新的挑战。

高校教务管理工作是高等教育中的一个极为重要的环节，是整个院校管理的核心和基础。

面对种类繁多的数据和报表，手工处理方式已经很难跟上现代化管理的步伐，教务管理系统的出现较好地解决了一些问题.教务系统有以下这些特点:（1)高效性。

加快了信息发布速度，减少了人力的开销，缩短了从采集到发布的时间周期,而且由于管理周期缩短和人力开销的减少，可以在高校信息化中获得更多的好处。

（2）高实用性。

由于教务管理工作不同于其它行业的管理工作，管理软件在市场上没有专业的管理软件；找软件开发公司单独开发软件所需费用又太高，至少需要几千元，并且实用性不强,日后的维护升级等问题也不易解决。

教务管理信息系统并不需要特别高的配置，编写管理信息系统的软件在市面上也十分便宜。

管理信息系统数据流程图与业务流程图经典作品1.在今天的数字化时代，管理信息系统（MIS）是组织中非常重要的一部分。

它有助于组织高效地处理和管理数据。

在MIS中，数据流程图和业务流程图是两个常见的工具，用于描述和分析组织内的数据流和业务流程。

数据流程图是一种图形化表示数据流动的工具。

它通过定义输入数据、处理过程和输出数据之间的关系，展示了数据是如何在系统内流动和转换的。

业务流程图则展示了组织内各个业务流程的流程和步骤。

它描述了每个步骤的顺序、输入和输出，以及相关的角色和资源。

在本文中，我们将介绍几个经典的管理信息系统数据流程图和业务流程图的作品，以帮助读者更好地理解这些概念和工具的应用。

2. 医院信息管理系统数据流程图2.1 描述医院信息管理系统是在医院内收集、存储和处理患者信息的系统。

数据流程图可以帮助我们理解患者信息在医院内的流动过程。

2.2 经典作品以下是一个简化的医院信息管理系统数据流程图的示例：+-------------+| 患者信息 |+------|------+||+-------------V-------------+| 患者登记 |+-------------|-------------+||+-------------V-------------+| 挂号登记和收费 |+-------------|-------------+||+---------------+--------V----------+| 医生排班 |+---------------|------------------+||+------------V----------------+| 患者看诊 |+------------|----------------+||+---------------V----------------+| 药物发放 |+---------------|----------------+||+-----V-------+| 结算 |+-----|-------+||+------V--------+| 医生存档和评价 |+------|--------+||+------V--------+| 患者反馈和评价 |+---------------+3. 订单处理系统业务流程图3.1 描述订单处理系统是一个常见的应用系统，用于帮助组织有效地处理和跟踪订单。

一、数据流程分析含义与特征1.数据流程图的定义（Data Flow Diagram，DFD）数据流程图是一种能全面地描述信息系统逻辑模型的主要工具，它可以用少数几种符号综合地反映出信息在系统中的流动、处理和存储情况。

2.数据流程图的特征（1）抽象性在数据流程图中具体的组织机构、工作场所、人员、物质流等等都已去掉，只剩下数据的存储、流动、加工、使用的情况。

这种抽象性能便于我们总结出信息处理的内部规律性。

（2）概括性把系统对各种业务的处理过程联系起来考虑，形成一个总体。

而业务编程图只能孤立在分析各个业务，不能反映出各业务之间的数据关系。

二、数据流程分析基本符号和绘制1、数据流程图的基本图例符号：（1）外部实体：是指在所研究系统外独立于系统而存在的，但又和系统有联系的实体，它表示数据的外部来源和去向。

（2）数据流：表示流动着的数据，用带有名字的箭头表示。

（3）数据存储：指逻辑意义上的数据存储环节，即信息系统处理功能需要的、不考虑存储的物理介质和技术手段的数据存储环节。

（4）处理逻辑（加工）：是对数据进行的操作，包括变换数据的组成和在原有的数据内容基础上增加新的内容。

2.数据流程图画法采用自顶向下，逐层分解的方法。

也就是说，数据流程图是分层次的，绘制时，先将整个系统按总的处理功能画出顶层的流程图，然后逐层细分，画出下一层的数据流程图。

对于具体的数据流程图，首先确定有哪些外部实体、处理逻辑、数据流（输入、输出等）、存储文件等，之后依业务顺序画出草稿，然后修改，核实。

绘制步骤：（1）绘制数据流程图首先从系统的最高层开始，在这个层次上把系统看作一个整体来处理，以便能看出系统与外部的情况。

编号为0。

加工编号为0。

（2）顶层图绘制完成后，按照业务处理过程对顶层图的处理（加工）进行分解，得到的数据流程图为第一层图，编号为1。

加工编号为1，2，3等。

（3）如果第一层图中的加工仍然较复杂，则应对这些加工进行更进一步的分解，绘制出第二层数据流程图。

业务流程图绘制实例1：某企业业务流程描述：客户填写“订货单”后，将“订货单”交企业的业务经理。

业务经理在“价格表”中查找相应商品的单价，填写“出货单”交仓库保管员。

仓库保管员查阅“库存台账”，如果有货则向客户发出“出货单”并更新库存台账；如缺货，则发“缺货通知单”通知生产计划科安排计划生产。

数据流程图：车间填写领料单给仓库要求领料，库长根据用料计划审批领料单，未批准的退回车间，已批准的领料单送到仓库保管员处，由他查阅库存帐。

若帐上有货则通知车间前来领料，否则将缺货通知采购人员。

某商场到货处理步骤如下：（1）商场根据供应商送来的发货单及货物，经与订货合同相对照，审核发货单。

与合同不符的发货单及货物退回供应商。

（2）收货处理：在审核发货单后，对货物进行质量检查。

质量不合格的货物及发货单退回供应商；对质量合格的货物开入库单，并将入库单及货物送仓库，发货单存档，向财务科发出付款通知。

请绘制供应科编制材料供应计划的数据流程图：（1）计算生产材料用量。

供应科根据生产科提供的生产计划和工艺科提供的材料消耗定额，计算出各种产品的材料需要量，经分类、合并后，得到生产材料用量表；这个表除保存自用外，还要复制送厂部。

（2）计算材料净需用量。

根据生产材料用量和库存文件中材料起初库存、储备定额等数据计算材料净需用（采购）量表，并保存。

（3）制定采购资金计划。

根据材料净需用量表中需要采购的各种材料数量，及库存文件中各种材料的价格计算采购所需资金，形成采购资金计划，并送财务科。

决策树订货折扣政策如下：（1）年交易额在5万或5万以下，则不给予折扣；（2）对于年交易额在5万以上时：如果无欠款，则给予15%的折扣；如果有欠款，而且与本公司的交易关系在20年以上，则折扣为10%；如果有欠款，而且与本公司交易关系在20年以下，则折扣为5%。

判断表订货折扣政策如下：（1）年交易额在5万或5万以下，则不给予折扣；（2）对于年交易额在5万以上时：如果无欠款，则给予15%的折扣；如果有欠款，而且与本公司的交易关系在20年以上，则折扣为10%；如果有欠款，而且与本公司交易关系在20年以下，则折扣为5%。

1、业务流程图
表格名称：业务流程第图/共张图
图例说明
业务处理单元
业务处理描述
表格制作
传递
存储
收集资料
业务名称：制图：审核：
单位名称核对：年月日
2、数据字典
①数据元素
数据元素
系统名：编号：01
条目名：别号：
属于数据流：存储处：
数据元素组成：
代码类型取值范围意义
字符 19000001- 20999999 XXXX XXXX
登记编号
登记年份
简要说明：
修改记录：编写日期年月日
审核日期年月日
②数据流
数据流
系统名：编号：02
条目名：别号：
来源：去处：
数据流结构：
简要说明：
修改记录：编写日期年月日
审核日期年月日
③数据存储
数据存储
系统名：编号：03
条目名：别号：
存储组织：记录数: 条主关键字：
记录组成：
项名.... .... 近似长度（字节）.... .... 简要说明：
修改记录：编写日期年月日
审核日期年月日
④数据处理过程
数据处理过程
系统名：编号：04
条目名：别号：
输入：输出：
加工逻辑：
简要说明：
修改记录：编写日期年月日
审核日期年月日
⑤外部实体
外部实体
系统名：编号：05
条目名：别号：
输入数据流：输出数据流：
主要特征：
简要说明：
修改记录：编写日期年月日
审核日期年月日
测试环境软件环境
操作系统
数据库
软件环境
硬件环境
CPU
Memory
Disk。

《医院管理信息系统》需求分析报告报告名称医院管理信息系统专业计算机科学与技术班级2011级(1)班姓名***学号*********指导教师***1 引言1.1摘要开发系统名称：医院管理信息系统目标：本文设计的医院管理系统在实际工作中目标达到以下作用：⑴降低了工作强度，提高了劳动效率，达到了事半功倍的效果。

⑵避免了统计错误，做到了资料详实，为决策提供了科学的根据。

⑶病人可以随时查询到当前的所有费用，让病人做到明白就医。

功能：⑴系统管理：设置本医院的一些基本信息和对其它软件模块的一些功能控制，比如：医院有哪些医生，有哪些科室，有哪些人员操作电脑，允许使用哪些模块等。

⑵门诊挂号⑶门诊收费：“门诊收费划价系统”是处理门诊病人消费记录的软件模块，安装在收费室的工作电脑上。

主要的功能有：处方划价与收费、诊疗项目的划价与收费、退费、操作员的结帐、及各种报表的查询与统计等，支持磁卡管理。

⑷住院管理：“住院病人管理系统”是处理住院病人诊治过程的软件模块，一般安装在收费室或住院记帐处的工作电脑上，主要进行“入院办理”“押金管理”“一日清单”“出院结算”“收入报表”等操作。

⑸药库管理：药品的入库、出库等管理以及库存查询等功能。

⑹药房管理：“药房管理系统”模块，一般安装在医院的药房中的工作电脑上，管理药房药品的“进销存”，它接收由“库房管理系统”的“出库”操作调拨而来药品并“核对”后增加库存，然后处理门诊病人和住院病人的处方，核对监督处方划价是否有误，进行“发药”操作进行减库存，并能统计开单医院的工作量。

⑺医嘱管理：此子系统包括门诊医嘱和门诊病历，完成医生对病人的病史记录、处方、检查、检验、治疗、处置、手术、收入院等全部医疗过程的计算机处理、存储和查询，可同时方便的接诊和处理多个病人。

采用多种病历模板，提高医生的工作效率。

⑻护士工作站：“护士工作站系统”是以处理“医嘱”为主的软件模块，一般安装在各病区的护士工作科室中，以“医嘱录入”的形式对本科室的在院病人进行“记帐”。

信息管理系统作业（业务流程图及数据流图）学院:专业:班级:姓名:学号:某工厂人事管理业务如下：1）由厂长批准的《调入人员通知》连同《职工登记卡》由调入人员一起交给人事科，人事科将《职工登记卡》的信息登记到《职工档案》，其数据项有：职工代码、姓名、性别、出生年月政治面貌、职务、职称、最后学历、固定工资、入厂日期、所在单位。

《调入人员通知》存档，为统计调入人员时使用。

2）由厂长批准的《调出人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，另外记入《调出人员档案》，其数据项在《职工档案》基础上，增加一项“调出日期”。

3）由厂长批准的《离退休人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，记入《离退休人员档案》，其数据项在《职工档案》基础上，增加一项“离退日期”。

4）由厂长批准的《职工工资变动通知》交人事科，人事科据此修改《职工档案》中的职工的固定工资数据。

5）本厂职工把各大专院校颁发的《学历证明》交人事科，人事科据此修改《职工档案》中的最后学历数据。

6）随时都有本厂各级管理人员来人事科查看人事档案、离退休人员档案、调出人员档案信息。

7）每到年末，人事科需编制《职工统计表》和《职工学历统计表》、《职工工资统计表》、《职工年龄结构分析表》，交给厂长。

下面给出《职工统计表》和《职工学历统计表》的格式，其他表的格式请自己设计。

职工统计表现计划开发一个人事管理系统，以完成以上各项业务。

要求完成：（1）画出现系统的业务流程图。

（2）设计出新系统的数据流图（包括顶层图和各级细化图）。

业务流程图TOP图一级细化图F3F5F2D3P1的二级细化图P2的二级细化图职工工资统计表:P4的二级细化图D1 D2 D3 D4职工年龄结构分析表:。
