管理信息系统流程图

ERP标准业务流程上海（）有限公司二〇二〇年六月一、销售部分：（一）、发出商品销售业务：编号： PR-SA-003业务编号SA-003业务名称发出商品销售业务流程适用范围无论赊销、现销，当月完成发货后,以后月份结算的销售业务相关岗位及权限岗位系统操作权限销售助理销售管理模块中录入销售订单录入销售主管销售管理模块中审核销售订单审核销售助理销售管理模块中录入发货单增加、审核保管员库存管理模块中仓库调拨单录入、一审录入、一审发货检验员仓库调拨单二审二审财务开票员以后期间，开据销售发票录入材料成本会计根据销售调拨单生成出库单并钩稽发发票，存货核算模块中记账、制单记账、制单应收往来会计应收账款模块中结转收入、应收往来核算审核、核销、制单相关部门或岗位客户销售部库房记账员材料成本会计/往来会计具体工作流程以后结算钩稽流程描述1、销售业务员与客户签订销售合同，销售助理依据在【销售管理】模块录入销售订单并销售主管对销售订单进行确认，并在系统中对订单进行审核。

2、产品生产完毕完工入库后，销售助理在【销售管理】模块根据销售订单生成销售发货通知单，3、保管员根据【销售管理】模块中审核后的销售发货单通知单生成仓库调拨单并进行审核，产品出门。

4、以后期间结算时，销售助理根据客户开票需求,对已审核的提货存根联及开票通知单,并送财务部门进行开票；5、财务开票员根据销售助理复核后的开票通知单，开具销售发票。

6、材料成本会计在【仓库核算】模块根据仓库调拨单生成销售出库单，材料会计对销售发票进行审核处理并钩稽销售出库单，月底根据根据销售出库单生成销售成本结转凭证。

7、往来会计收款时在【应收管理】模块中填制收款单并根据收款单生成收款凭证。

合同签定，或接到订单。

填制发货通知收货填写销售订单仓库调拨单审核销售订单开据销售审核调拨单销售发票应收账款现结审核收款填制收款单销售收结转销售操作要点：重点提示：○1对于该种业务要增加一个中转仓进行处理，把发出产品的对象（客户）视同于本公司的仓库。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

ERP标准业务流程上海（）有限公司二〇一一年十二月一、销售部分：（一）、发出商品销售业务：业务编号SA-003 业务名称发出商品销售业务流程适用范围无论赊销、现销，当月完成发货后,以后月份结算的销售业务相关岗位及权限岗位系统操作权限销售助理销售管理模块中录入销售订单录入销售主管销售管理模块中审核销售订单审核销售助理销售管理模块中录入发货单增加、审核保管员库存管理模块中仓库调拨单录入、一审录入、一审发货检验员仓库调拨单二审二审财务开票员以后期间，开据销售发票录入材料成本会计根据销售调拨单生成出库单并钩稽发发票，存货核算模块中记账、制单记账、制单应收往来会计应收账款模块中结转收入、应收往来核算审核、核销、制单相关部门或岗位客户销售部库房记账员材料成本会计/往来会计具体工作流程以后结算钩稽流 程 描 述 1、销售业务员与客户签订销售合同，销售助理依据在【销售管理】模块录入销售订单并销售主管对销售订单进行确认，并在系统中对订单进行审核。

2、产品生产完毕完工入库后，销售助理在【销售管理】模块根据销售订单生成销售发货通知单，3、保管员根据【销售管理】模块中审核后的销售发货单通知单生成仓库调拨单并进行审核，产品出门。

4、以后期间结算时，销售助理根据客户开票需求,对已审核的提货存根联及开票通知单,并送财务部门进行开票；5、财务开票员根据销售助理复核后的开票通知单，开具销售发票。

6、材料成本会计在【仓库核算】模块根据仓库调拨单生成销售出库单，材料会计对销售发票进行审核处理并钩稽销售出库单，月底根据根据销售出库单生成销售成本结转凭证。

7、往来会计收款时在【应收管理】模块中填制收款单并根据收款单生成收款凭证。

操作要点：重点提示：○1对于该种业务要增加一个中转仓进行处理，把发出产品的对象（客户）视同于本公司 的仓库。

○2在发货时，不能做销售出库单，而因做仓库调拨单，在做通知仓库发货之前，必须明确是合同签定，或接到订单。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和3. 新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：退书采购单/合格新编目书采购入库入库台入库库管员进书数据流程：F3.2不合格采购单F3.1采购单F3.3合格采购单p3.2P3.1供应商编目处理采购单审核F3.4不合F10入格入库单库单管理员入库够书清单F9p3.3合格入库清单F3.5S2图书库存情况存档入库单处理售书业务流程：新书收银员顾客未收费的销售台帐收费单收费单/保售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

管理信息系统数据流程图与业务流程图经典作品1.在今天的数字化时代，管理信息系统（MIS）是组织中非常重要的一部分。

它有助于组织高效地处理和管理数据。

在MIS中，数据流程图和业务流程图是两个常见的工具，用于描述和分析组织内的数据流和业务流程。

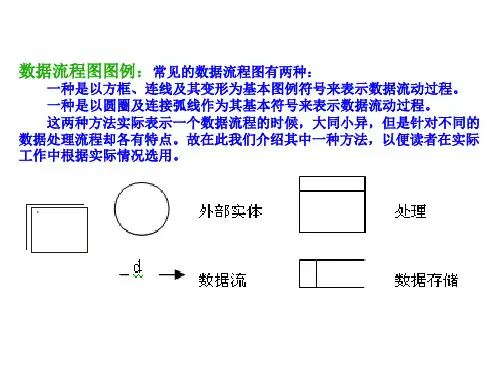

数据流程图是一种图形化表示数据流动的工具。

它通过定义输入数据、处理过程和输出数据之间的关系，展示了数据是如何在系统内流动和转换的。

业务流程图则展示了组织内各个业务流程的流程和步骤。

它描述了每个步骤的顺序、输入和输出，以及相关的角色和资源。

在本文中，我们将介绍几个经典的管理信息系统数据流程图和业务流程图的作品，以帮助读者更好地理解这些概念和工具的应用。

2. 医院信息管理系统数据流程图2.1 描述医院信息管理系统是在医院内收集、存储和处理患者信息的系统。

数据流程图可以帮助我们理解患者信息在医院内的流动过程。

2.2 经典作品以下是一个简化的医院信息管理系统数据流程图的示例：+-------------+| 患者信息 |+------|------+||+-------------V-------------+| 患者登记 |+-------------|-------------+||+-------------V-------------+| 挂号登记和收费 |+-------------|-------------+||+---------------+--------V----------+| 医生排班 |+---------------|------------------+||+------------V----------------+| 患者看诊 |+------------|----------------+||+---------------V----------------+| 药物发放 |+---------------|----------------+||+-----V-------+| 结算 |+-----|-------+||+------V--------+| 医生存档和评价 |+------|--------+||+------V--------+| 患者反馈和评价 |+---------------+3. 订单处理系统业务流程图3.1 描述订单处理系统是一个常见的应用系统，用于帮助组织有效地处理和跟踪订单。

ERP标准业务流程精品上海（）有限公司 二〇二〇年四月感谢下载载精品一、销售部分：（一）、发出商品销售业务：编号： PR-SA-003业务编号SA-003业务名称发出商品销售业务无论赊销、现销，当月完成发货后,以后月份结算的销售业务流程适用范围相关岗位及岗位系统操作权限权限销售助理销售管理模块中录入销售订单录入销售主管销售管理模块中审核销售订单审核销售助理销售管理模块中录入发货单增加、审核保管员库存管理模块中仓库调拨单录入、一审录入、一审发货检验员仓库调拨单二审二审财务开票员以后期间，开据销售发票录入材料成本会计 根据销售调拨单生成出库单并钩稽发发票，存货核算模 记账、制单块中记账、制单应收往来会计 应收账款模块中结转收入、应收往来核算审核、核销、制单相关部门或岗位客户销售部库房记账员材料成本会计/往来会计感谢下载载精品收 货合同签定， 或接到订 单。

具 体 工 作 流 程填写销售订单审核销售订单填制发货通知 单并审核结转审核调拨单 项式单开据销售销出库单售成以后结算本仓库调拨单现结销销售发票售收入审核钩稽应收账款填制收款单 收款感谢下载载精品1、销售业务员与客户签订销售合同，销售助理依据在【销售管理】模块录入销售订单并销 售主管对销售订单进行确认，并在系统中对订单进行审核。

2、产品生产完毕完工入库后，销售助理在【销售管理】模块根据销售订单生成销售发货通 知单， 流 3、保管员根据【销售管理】模块中审核后的销售发货单通知单生成仓库调拨单并进行审核， 产品出门。

程 4、以后期间结算时，销售助理根据客户开票需求,对已审核的提货存根联及开票通知单,并 送财务部门进行开票； 描 5、财务开票员根据销售助理复核后的开票通知单，开具销售发票。

6、材料成本会计在【仓库核算】模块根据仓库调拨单生成销售出库单，材料会计对销售发 述 票进行审核处理并钩稽销售出库单，月底根据根据销售出库单生成销售成本结转凭证。

信息管理系统作业（业务流程图及数据流图）学院:专业:班级:姓名:学号:某工厂人事管理业务如下：1）由厂长批准的《调入人员通知》连同《职工登记卡》由调入人员一起交给人事科，人事科将《职工登记卡》的信息登记到《职工档案》，其数据项有：职工代码、姓名、性别、出生年月政治面貌、职务、职称、最后学历、固定工资、入厂日期、所在单位。

《调入人员通知》存档，为统计调入人员时使用。

2）由厂长批准的《调出人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，另外记入《调出人员档案》，其数据项在《职工档案》基础上，增加一项“调出日期”。

3）由厂长批准的《离退休人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，记入《离退休人员档案》，其数据项在《职工档案》基础上，增加一项“离退日期”。

4）由厂长批准的《职工工资变动通知》交人事科，人事科据此修改《职工档案》中的职工的固定工资数据。

5）本厂职工把各大专院校颁发的《学历证明》交人事科，人事科据此修改《职工档案》中的最后学历数据。

6）随时都有本厂各级管理人员来人事科查看人事档案、离退休人员档案、调出人员档案信息。

7）每到年末，人事科需编制《职工统计表》和《职工学历统计表》、《职工工资统计表》、《职工年龄结构分析表》，交给厂长。

下面给出《职工统计表》和《职工学历统计表》的格式，其他表的格式请自己设计。

职工统计表现计划开发一个人事管理系统，以完成以上各项业务。

要求完成：（1）画出现系统的业务流程图。

（2）设计出新系统的数据流图（包括顶层图和各级细化图）。

业务流程图TOP图一级细化图F3F5F2D3P1的二级细化图P2的二级细化图职工工资统计表:P4的二级细化图D1 D2 D3 D4职工年龄结构分析表:。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

实验三业务流程图［实验目的]1.熟练绘制组织结构图2.掌握业务流程图的绘制方法［实验内容]1。

试根据下述业务过程画出物资订货的业务流程图：采购员从仓库收到缺货通知单以后，查阅订货合同单，若已订货，向供货单位发出催货请求，否则,填写订货单交供货单位，供货单位发出货物后，立即向采购员发出取货通知。

2.某工厂成品库管理的业务过程如下：成品库保管员按车间送来的入库单登记库存台帐。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台帐，出库单的另外两联分别送销售科和会计科.试按此业务过程画出业务流程图。

1图：2图：实验三（二）［实验目的］1.掌握业务流程图和业务流程图的绘制方法［实验内容］1.根据下述业务过程绘制业务流程图：采购部门准备采购单一式四份，第一张交给卖方;第二张交到收货部门，用来登记收货清单；第三张交给财会部门，登记应付账；第四张存档。

到货时，收货部门按待收货清单校对货物是否齐全后填写收货单四张,其中第一张交财会部门，通知付款，第二张通知采购部门取货，第三张存档，第四张交给卖方。

2。

.绘制业务流程图.销售科负责成品销售及成品库管理。

该科计划员将合同登记入合同台账,并定期根据合同台账查询库存台账，决定是否可以发货。

如果可以发货，则填写出库单交成品库保管员。

保管员按出库单和由车间送来的入库单填写库存台账。

出库单的另外两联分送计划员和财务科。

计划员将合同执行情况登入合同台账。

销售部门负责人定期进行销售统计并上报厂办。

2图：1图:实验四数据流程图［实验目的］掌握数据流程图的绘制［实验内容]1.某仓库管理系统按以下步骤进行信息处理（1）保管员根据当日的出库单和入库单通过出入库处理去修改库存台帐；（2）统计打印程序根据库存台帐输出库存日报表；（3）在输入查询条件后，查询程序到库存台帐去查找，显示出查询结果。

试按上述过程画出数据流程图.2。

信息管理系统作业（业务流程图及数据流图）学院:专业:班级:姓名:学号:某工厂人事管理业务如下：1）由厂长批准的《调入人员通知》连同《职工登记卡》由调入人员一起交给人事科，人事科将《职工登记卡》的信息登记到《职工档案》，其数据项有：职工代码、姓名、性别、出生年月政治面貌、职务、职称、最后学历、固定工资、入厂日期、所在单位。

《调入人员通知》存档，为统计调入人员时使用。

2）由厂长批准的《调出人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，另外记入《调出人员档案》，其数据项在《职工档案》基础上，增加一项“调出日期”。

3）由厂长批准的《离退休人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，记入《离退休人员档案》，其数据项在《职工档案》基础上，增加一项“离退日期”。

4）由厂长批准的《职工工资变动通知》交人事科，人事科据此修改《职工档案》中的职工的固定工资数据。

5）本厂职工把各大专院校颁发的《学历证明》交人事科，人事科据此修改《职工档案》中的最后学历数据。

6）随时都有本厂各级管理人员来人事科查看人事档案、离退休人员档案、调出人员档案信息。

7）每到年末，人事科需编制《职工统计表》和《职工学历统计表》、《职工工资统计表》、《职工年龄结构分析表》，交给厂长。

下面给出《职工统计表》和《职工学历统计表》的格式，其他表的格式请自己设计。

职工统计表现计划开发一个人事管理系统，以完成以上各项业务。

要求完成：（1）画出现系统的业务流程图。

（2）设计出新系统的数据流图（包括顶层图和各级细化图）。

业务流程图TOP图一级细化图F3F5F2D3P1的二级细化图P2的二级细化图职工工资统计表:P4的二级细化图D1 D2 D3 D4职工年龄结构分析表:。
