管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。
数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。
本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

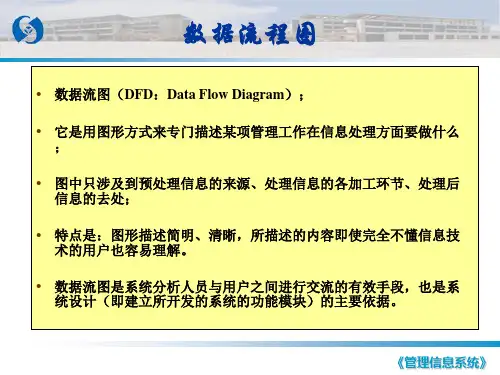

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。
它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。
数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

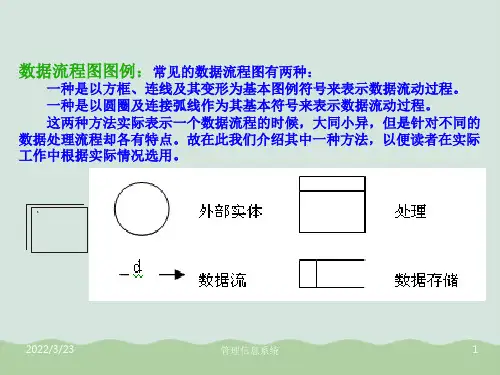

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。
例如，一个实体符号可以表示一个数据库、文件或外部系统。
•过程符号（oval）：代表对数据进行操作或处理的过程。
例如，一个过程符号可以表示数据的转换、计算或验证。
•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。
例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。
•数据存储符号（parallel lines）：代表数据的存储或持久化位置。
例如，一个数据存储符号可以表示一个数据库表或文件。
数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。
2.识别信息系统中的实体（源头和目标）、过程和数据存储。
3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。
4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。
5.根据需要添加适当的标签和注释，以增加图的可读性。
示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。
箭头表示数据的流动方向。
