管理信息系统数据流程图和业务流程图模板

业务流程图图2.3 业务流程图2 数据流程图(DFD 图)数据流程图是一种能全面描述信息系统逻辑模型的主要工具，它可以用少数几种符号综合的反映出信息在系统中的流动、处理、和存储情况。

这个模型不涉及硬件、软件、数据结构与文件组织，它与对系统的物理描述无关，只是用一种图形及与此相关的注释来表示系统的逻辑功能，即所开发的系统在管理信息处理方面要做什么。

因此，数据流程图是系统分析人员与用户进行交流的有效手段，也是所有后续工作，如系统设计的主要依据之一。

数据流程图由四种基本成分组成：① 外部项：指本系统之外的人或单位，它们和本系统有信息传递关系。

② 加工：描述系统对信息进行处理的逻辑功能。

③ 数据存储：逻辑意义上的数据存储环节。

即系统信息处理功能需要的，不考虑存储物理介质和技术手段的数据存储环节。

④ 数据流：表示流动着的数据，可以是一个数据，也可以是一组数据。

它们的符号表示如下：图3.1 数据流程图图例此外，为了规范化系统开发流程，有必要给数据流程图上的每个元素编上相应的编号，并在编号之前冠以大写字母，以此来区分不同的元素。

F ……数据流 D ……数据存储 P ……加工 S ……外部项根据上一章对学生宿舍管理的业务流程图的描述，从系统的科学性、管理的合理性、实际营运的可行性角度出发，采用结构化的分析方法，自顶向下对系统进行分解，导出了学生宿舍管理系统的系统关联图、系统顶层图和系统一层图。

3.1.1 系统关联图本系统管理的核心模块是水电费管理和房间管理，在此基础上，所涉及到的外部实体有三个：学生、管理员；涉及到的数据流有六个：住宿协议、个人交费单、水电费单、发票、退房单、结余清单。

确定了整个系统的外部实体和数据流后，把整个系统作为一个加工环节，由此绘制出学生宿舍管理系统的关联图。

如下页图3.2所示：加工外部项 数据存储 数据流F3:图3.2 学生宿舍管理系统关联图3.1.2 系统顶层图以上数据关联图主要描述了系统与各外部实体间的信息联系，为了确定系统主要信息的处理功能，还要将系统进一步分解成：登记、交费、水电费管理、房间管理、退房。

图书管理系统数据流程图2022-04-14 17:20该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。

在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。

需要建立一套网络化的电子图书馆信息系统。

该图书馆管理信息系统服务对象有两部份人：注册用户和普通读者。

普通读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。

系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。

用户可通过网络方式访问读图书馆管理信息系统。

为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。

图书馆系统的组织结构如图 1 － 1 所示。

图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。

各部门的业务职责如下。

办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。

财务室：财务室负责财务方面的工作。

采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。

学术论文室：负责学术论文的采集整理。

图书借阅室：提供对读者的书目查询服务和图书借阅服务。

电子阅览室：采集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。

期刊阅览室：负责情况的采集整理和借阅。

技术支持室：负责对图书馆的网络和计算机系统提供技术支持。

系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。

图书馆管理信息系统的业务流程如图 1 － 2 所示。

图 1 － 2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。

管理信息系统数据流程图与业务流程图概述在管理信息系统（Management Information System, MIS）的设计和开发过程中，数据流程图和业务流程图是两个重要工具。

数据流程图用于描述信息系统中的数据流动和处理过程，而业务流程图则用于描述与业务相关的流程和活动。

本文将介绍这两种流程图的定义、用途以及如何使用Markdown文本格式来绘制。

数据流程图数据流程图是一种表示信息系统中数据流动和处理过程的图形工具。

它包括一系列符号和箭头，用于表示数据输入、处理和输出的过程。

数据流程图通常用于可视化信息系统的数据流动路径，帮助人们理解和分析系统的数据处理过程。

数据流程图的符号以下是一些常用的数据流程图符号：•实体符号（rectangle）：代表数据的源头或目标。

例如，一个实体符号可以表示一个数据库、文件或外部系统。

•过程符号（oval）：代表对数据进行操作或处理的过程。

例如，一个过程符号可以表示数据的转换、计算或验证。

•数据流符号（arrow）：代表数据在不同实体、过程之间流动的箭头。

例如，一个数据流符号可以表示数据从一个过程传递到另一个过程。

•数据存储符号（parallel lines）：代表数据的存储或持久化位置。

例如，一个数据存储符号可以表示一个数据库表或文件。

数据流程图的步骤以下是创建数据流程图的一般步骤：1.确定要建模的信息系统的范围。

2.识别信息系统中的实体（源头和目标）、过程和数据存储。

3.对每个实体、过程和数据存储确定其功能，并绘制相应的符号。

4.使用箭头将实体、过程和数据存储连接起来，表示数据的流动路径。

5.根据需要添加适当的标签和注释，以增加图的可读性。

示例数据流程图下面是一个简单的数据流程图示例：实体A --> 过程B --> 数据存储C^ || |+----------+在此示例中，实体A的数据流向过程B，然后进一步流向数据存储C。

箭头表示数据的流动方向。

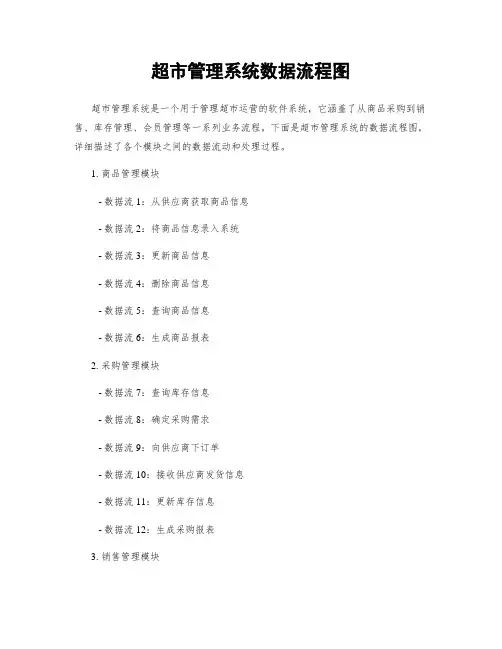

超市管理系统数据流程图超市管理系统是一个用于管理超市运营的软件系统，它涵盖了从商品采购到销售、库存管理、会员管理等一系列业务流程。

下面是超市管理系统的数据流程图，详细描述了各个模块之间的数据流动和处理过程。

1. 商品管理模块- 数据流1：从供应商获取商品信息- 数据流2：将商品信息录入系统- 数据流3：更新商品信息- 数据流4：删除商品信息- 数据流5：查询商品信息- 数据流6：生成商品报表2. 采购管理模块- 数据流7：查询库存信息- 数据流8：确定采购需求- 数据流9：向供应商下订单- 数据流10：接收供应商发货信息- 数据流11：更新库存信息- 数据流12：生成采购报表3. 销售管理模块- 数据流13：查询库存信息- 数据流14：录入销售信息- 数据流15：更新库存信息- 数据流16：生成销售报表4. 库存管理模块- 数据流17：查询库存信息- 数据流18：更新库存信息- 数据流19：生成库存报表5. 会员管理模块- 数据流20：录入会员信息- 数据流21：更新会员信息- 数据流22：删除会员信息- 数据流23：查询会员信息- 数据流24：生成会员报表6. 数据分析模块- 数据流25：从各个模块获取数据- 数据流26：进行数据分析和统计- 数据流27：生成分析报表以上是超市管理系统的数据流程图，每个模块之间通过数据流进行信息的传递和处理。

通过这个系统，超市可以实现商品的采购、销售、库存管理和会员管理等业务流程的自动化和信息化，提高工作效率和管理水平。

同时，数据分析模块可以帮助超市进行销售趋势分析、库存预警等决策支持，进一步优化运营策略。

请注意，以上数据流程图仅为示例，实际超市管理系统的数据流程可能因具体需求而有所不同。

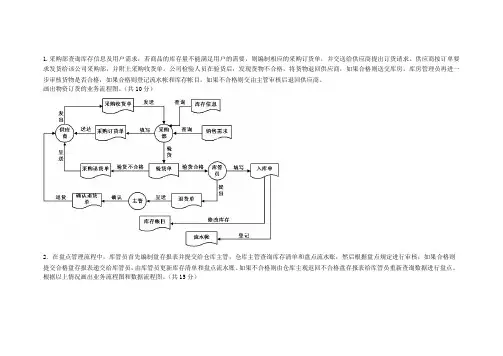

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

（共10分）2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

（共15分）3.“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：进书数据流程：F3.2不合格采购单售书业务流程：售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

业务流程图1.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

具体报损流程如下：由库房相关人员定期按库存计划编制需要对货物进行报损处理的报损清单，交给主管确认、审核。

主管审核后确定清单上的货品必须报损，则进行报损处理，并根据报损清单登记流水帐，同时修改库存台帐；若报损单上的货品不符合报损要求，则将报损单退回库房。

试根据上述背景提供的信息，绘制出“报损”的业务流程图、数据流程图。

报损业务流程图：（10分）业务流程图：数据流程图：2.“生产资料出库”主要指生产部门员工到仓库中领取生产原料和各种生产工具等产品，其流程描述如下：首先由生产部门员工向仓库主任提交原料提货单，然后仓库主任根据当前库存情况和用料计划对提货单进行审核，将不合格的提货单返回给生产部门员工，并将合格原料提货单交给库管员，库管员根据合格原料提货单更新库存台账并记录出库流水账。

（1）根据以上描述，绘出生产资料“出库”的业务流程图。

（10分）（2）根据上题的业务流程绘出生产资料“出库”的数据流程图（5分）3. 采购员从库房收到缺货通知单以后，查阅订货合同单，若已订货，向供货单位发出催货请求，否则，填写订货单交供货单位。

供货单位发出货物后，立即向采购员发出取货通知单。

采购员取货后，发出入库单给库房。

库房进行验货入库处理，如发现有不合格货品，发出验收不合格通知单给采购员，采购员据此填写退货单给供货单位。

画出物资订货的业务流程图和数据流程图。

（共14分）业务流程图：数据流程图：F5 入库单4. 某企业物资供应管理流程如下：供应商发出货物，将发货单提交给供应科进行收货处理，供应科查询合同文件，将不合格的发货单退回给供应商，将合格的发货单提交给库管员。

库管员对货物进行质量检验处理，若货物检验不合格，则向供应商开具退货单，进行退货处理；如货物检查合格则填写入库单，提交给记账员进行产品入库处理；记账员登记库存台账，并向财务科发出付款通知单。

1.采购部查询库存信息及用户需求，若商品的库存量不能满足用户的需要，则编制相应的采购订货单，并交送给供应商提出订货请求。

供应商按订单要求发货给该公司采购部，并附上采购收货单。

公司检验人员在验货后，发现货物不合格，将货物退回供应商，如果合格则送交库房。

库房管理员再进一步审核货物是否合格，如果合格则登记流水帐和库存帐目，如果不合格则交由主管审核后退回供应商。

画出物资订货的业务流程图。

2．在盘点管理流程中，库管员首先编制盘存报表并提交给仓库主管，仓库主管查询库存清单和盘点流水账，然后根据盘点规定进行审核，如果合格则提交合格盘存报表递交给库管员，由库管员更新库存清单和盘点流水账。

如果不合格则由仓库主观返回不合格盘存报表给库管员重新查询数据进行盘点。

根据以上情况画出业务流程图和数据流程图。

“进书”主要指新书的验收、分类编号、填写、审核、入库。

主要过程：书商将采购单和3. 新书送采购员；采购员验收，如果不合格就退回，合格就送编目员；编目员按照国家标准进行的分类编号，填写包括书名，书号，作者、出版社等基本信息的入库单；库管员验收入库单和新书，如果合格就入库，并更新入库台帐；如果不合格就退回。

“售书”的流程：顾客选定书籍后，收银员进行收费和开收费单，并更新销售台帐。

顾客凭收费单可以将图书带离书店，书店保安审核合格后，放行，否则将让顾客到收银员处缴费。

画出“进书”和“售书”的数据流程图。

进书业务流程：退书采购单/合格新编目书采购入库入库台入库库管员进书数据流程：F3.2不合格采购单F3.1采购单F3.3合格采购单p3.2P3.1供应商编目处理采购单审核F3.4不合F10入格入库单库单管理员入库够书清单F9p3.3合格入库清单F3.5S2图书库存情况存档入库单处理售书业务流程：新书收银员顾客未收费的销售台帐收费单收费单/保售书数据流程：4.背景：若库房里的货品由于自然或其他原因而破损，且不可用的，需进行报损处理，即这些货品清除出库房。

2009～2010管理信息系统实验（2)实验名称:管理信息系统—系统分析与设计2、根据下述业务工作过程，画出业务流程图.成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库,并发货,同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科.(要求使用表格分配图)条件有欠款Y Y N 交易关系<20年Y N行动折扣=0％√折扣=5％√折扣=10% √折扣=15％√9、在酒店管理信息系统中，“折扣"处理过程是:如果某用户的消费额在2000元以上，用现金结账打八折，记账打八五折；如果消费额在1000元与2000元之间，用现金结账打八五折，记账打九折；如果消费额在1000元以下,用现金结账打九折，记账不打折。

画出反映此方案的决策树（判断树）。

初始决策表条件年龄青青青青青青中中中中中中老老老老老老文化程度小小中中大大小小中中大大小小中中大大性别男女男女男女男女男女男女男女男女男女行动脱产学习√√电工√√技术员√√√√√√钳工√√车工√√材料员√√√√简化决策表条件年龄青青中中中中老老文化程度小中大小小中中小中性别男女男女行动脱产学习√电工√技术员√钳工√√车工√√材料员√√11、某工厂生产多种产品，每种产品又要使用多种零件；一种零件可能装在多种产品上。

每种零件由一种材料制造，每种材料可用于不同零件的制作，有关产品、零件、材料的数据字段如下:产品:产品号（GNO），产品名（GNA)，产品单价（GUP）零件：零件号(PNO）,零件名（PNA），单重（UW)，单价（UP）材料:材料号（MNO）,材料名（MNA），计量单位(CU)，材料单价(MUP）以上各产品需要各种零件数为GQTY，各零件需用的材料量为PQTY。

要求:1)请画出产品、零件、材料的概念结构模型（E-R模型）；2)请将该E-R模型转换为关系数据库逻辑模型；关系数据库逻辑模型产品（产品号,产品名，产品单价）组合（产品号,零件号，零件数)零件（零件号,零件名,单重，单价,材料号，材料量）材料（材料号，材料名,单价，计重单位）12、数据库设计应用。

ERP标准业务流程上海〔〕 二〇二一年八月优选文档一、销售局部：〔一〕、发出商品销售业务：业务编号 流程适用范 围编号： PR-SA-003SA-003业务名称 发出商品销售业务无论赊销、现销，当月完成发货后,以后月份结算的销售业务相关岗位及岗位系统操作权限权限销售助理销售治理模块中录入销售订单录入销售主管销售治理模块中审核销售订单审核销售助理销售治理模块中录入发货单增加、审核保管员库存治理模块中仓库调拨单录入、一审录入、一审发货检验员仓库调拨单二审二审财务开票员以后期间，开据销售发票录入材料本钱会计 根据销售调拨单生成出库单并钩稽发发票，存货核算模 记账、制单块中记账、制单应收往来会计 应收账款模块中结转收入、应收往来核算审核、核销、制单相关部门或岗位客户销售部库房记账员材料本钱会计/往来会计收 结货 转以后结算 开 据 销 售销合同签定，填写销售订单审核调拨单 项式单出库单售本或接到订具 单。

体审核销售订单钱钩稽工销作 流填制发货通知 单并审核仓库调拨单售 销售发票收程入审核现结应收账款填制收款单 收款.优选文档1、销售业务员与客户签订销售合同，销售助理依据在【销售治理】模块录入销售订单并销 售主管对销售订单进行确认，并在系统中对订单进行审核。

2、产品生产完毕完工入库后，销售助理在【销售治理】模块根据销售订单生成销售发货通 知单， 流 3、保管员根据【销售治理】模块中审核后的销售发货单通知单生成仓库调拨单并进行审核， 产品出门。

程 4、以后期间结算时，销售助理根据客户开票需求,对已审核的提货存根联及开票通知单,并 送财务部门进行开票； 描 5、财务开票员根据销售助理复核后的开票通知单，开具销售发票。

6、材料本钱会计在【仓库核算】模块根据仓库调拨单生成销售出库单，材料会计对销售发 述 票进行审核处理并钩稽销售出库单，月底根据根据销售出库单生成销售本钱结转凭证。

7、往来会计收款时在【应收治理】模块中填制收款单并根据收款单生成收款凭证。

超市管理信息系统课程名称：管理信息系统项目名称：超市管理信息系统报告名称:超市管理信息系统分析报告指导老师：专业班级：目录1.背景介绍 (3)2.可行性分析 (3)2。

1技术可行性 (3)2.2经济可行性研究 (3)2。

3操作可行性研究 (3)2.4结论 ................................................................................................................................. 错误!未定义书签。

3.需求分析 (4)3.1现行系统分析.................................................................................................................. 错误!未定义书签。

3。

2用户需求分析............................................................................................................... 错误!未定义书签。

3。

2.1主要信息需求....................................................................................................... 错误!未定义书签。

3。

2.2功能需求............................................................................................................... 错误!未定义书签。

3.2.3辅助决策需求.......................................................................................................... 错误!未定义书签。

《医院管理信息系统》需求分析报告报告名称医院管理信息系统专业计算机科学与技术班级2011级(1)班姓名***学号*********指导教师***1 引言1.1摘要开发系统名称：医院管理信息系统目标：本文设计的医院管理系统在实际工作中目标达到以下作用：⑴降低了工作强度，提高了劳动效率，达到了事半功倍的效果。

⑵避免了统计错误，做到了资料详实，为决策提供了科学的根据。

⑶病人可以随时查询到当前的所有费用，让病人做到明白就医。

功能：⑴系统管理：设置本医院的一些基本信息和对其它软件模块的一些功能控制，比如：医院有哪些医生，有哪些科室，有哪些人员操作电脑，允许使用哪些模块等。

⑵门诊挂号⑶门诊收费：“门诊收费划价系统”是处理门诊病人消费记录的软件模块，安装在收费室的工作电脑上。

主要的功能有：处方划价与收费、诊疗项目的划价与收费、退费、操作员的结帐、及各种报表的查询与统计等，支持磁卡管理。

⑷住院管理：“住院病人管理系统”是处理住院病人诊治过程的软件模块，一般安装在收费室或住院记帐处的工作电脑上，主要进行“入院办理”“押金管理”“一日清单”“出院结算”“收入报表”等操作。

⑸药库管理：药品的入库、出库等管理以及库存查询等功能。

⑹药房管理：“药房管理系统”模块，一般安装在医院的药房中的工作电脑上，管理药房药品的“进销存”，它接收由“库房管理系统”的“出库”操作调拨而来药品并“核对”后增加库存，然后处理门诊病人和住院病人的处方，核对监督处方划价是否有误，进行“发药”操作进行减库存，并能统计开单医院的工作量。

⑺医嘱管理：此子系统包括门诊医嘱和门诊病历，完成医生对病人的病史记录、处方、检查、检验、治疗、处置、手术、收入院等全部医疗过程的计算机处理、存储和查询，可同时方便的接诊和处理多个病人。

采用多种病历模板，提高医生的工作效率。

⑻护士工作站：“护士工作站系统”是以处理“医嘱”为主的软件模块，一般安装在各病区的护士工作科室中，以“医嘱录入”的形式对本科室的在院病人进行“记帐”。

钟卓岑1143041113夏超1143041054胡三丰1143041017曾杨宇1143041133图1 组织结构图图2 组织功能关系表图3 业务流程图1图4 业务流程图2 图5 报表统计表图6 数据量汇总表图7 订货系统的顶层数据流图图8 订货系统一层数据流图现行系统情况简述:创造人性化的医疗环境、病人主体意识的确立和强化、对病人意愿需求的的尊重和理解，把传统医院以管理为中心转化到以病人为中心。

需要我们对医院环境进行新的定位，不是简单的对医院环境进行装修粉饰，而是从空间划分、人流物流等方面按照病人的需要和理想进行规划设计。

尽可能的把病人的心理、社会需求全面地体现在医院的空间环境之中，真正做到以人为本。

医院环境是一种极为特殊的公共环境，其组成复杂、科室繁多、走道纵横。

人流物流的合理性，将是决定医院环境好坏的关键。

而一套完善的环境标识系统将会使这种合理性感知于人，并让人们在使用中感到非常方便、自然。

创造人性化的医疗环境、病人主体意识的确立和强化、对病人意愿需求的的尊重和理解，把传统医院以管理为中心转化到以病人为中心。

需要我们对医院环境进行新的定位，不是简单的对医院环境进行装修粉饰，而是从空间划分、人流物流等方面按照病人的需要和理想进行规划设计。

尽可能的把病人的心理、社会需求全面地体现在医院的空间环境之中，真正做到以人为本。

医院环境是一种极为特殊的公共环境，其组成复杂、科室繁多、走道纵横。

人流物流的合理性，将是决定医院环境好坏的关键。

而一套完善的环境标识系统将会使这种合理性感知于人，并让人们在使用中感到非常方便、自然。

新系统目标：医院信息系统软件的总目标是通过院部局域网络的建立达到所有科室间的数据、信息共享，以实现医院信息的全电子无纸化和无胶片化管理。

可以把总目标的实现分为两个阶段：第一阶段将医生书写病历以外的工作流程用计算机来完成；第二阶段逐步实现全电子病历和无纸化无胶片化管理。

这两个阶段不是绝对分开的，可以互相渗透，兼而有之。

信息管理系统作业（业务流程图及数据流图）学院:专业:班级:姓名:学号:某工厂人事管理业务如下：1）由厂长批准的《调入人员通知》连同《职工登记卡》由调入人员一起交给人事科，人事科将《职工登记卡》的信息登记到《职工档案》，其数据项有：职工代码、姓名、性别、出生年月政治面貌、职务、职称、最后学历、固定工资、入厂日期、所在单位。

《调入人员通知》存档，为统计调入人员时使用。

2）由厂长批准的《调出人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，另外记入《调出人员档案》，其数据项在《职工档案》基础上，增加一项“调出日期”。

3）由厂长批准的《离退休人员通知》交人事科，人事科据此将其在《职工档案》中的信息取出，记入《离退休人员档案》，其数据项在《职工档案》基础上，增加一项“离退日期”。

4）由厂长批准的《职工工资变动通知》交人事科，人事科据此修改《职工档案》中的职工的固定工资数据。

5）本厂职工把各大专院校颁发的《学历证明》交人事科，人事科据此修改《职工档案》中的最后学历数据。

6）随时都有本厂各级管理人员来人事科查看人事档案、离退休人员档案、调出人员档案信息。

7）每到年末，人事科需编制《职工统计表》和《职工学历统计表》、《职工工资统计表》、《职工年龄结构分析表》，交给厂长。

下面给出《职工统计表》和《职工学历统计表》的格式，其他表的格式请自己设计。

职工统计表现计划开发一个人事管理系统，以完成以上各项业务。

要求完成：（1）画出现系统的业务流程图。

（2）设计出新系统的数据流图（包括顶层图和各级细化图）。

业务流程图TOP图一级细化图F3F5F2D3P1的二级细化图P2的二级细化图职工工资统计表:P4的二级细化图D1 D2 D3 D4职工年龄结构分析表:。

超市管理系统数据流程图超市管理系统是指用于管理超市内各项业务活动的一套信息系统。

数据流程图是一种图形化的工具，用于描述和分析系统中的数据流动和处理过程。

下面是超市管理系统的数据流程图及其详细说明。

1. 超市管理系统数据流程图概述超市管理系统主要包括以下几个模块：商品管理、库存管理、销售管理、会员管理和报表统计。

数据流程图将展示这些模块之间的数据流动和处理过程。

2. 商品管理模块数据流程图商品管理模块负责管理超市内的商品信息。

数据流程图如下：- 用户输入商品信息：用户在系统中输入商品的名称、价格、库存等信息。

- 商品信息保存：系统将用户输入的商品信息保存到数据库中。

- 商品信息查询：用户可以通过系统查询特定商品的详细信息。

3. 库存管理模块数据流程图库存管理模块负责管理超市内商品的库存情况。

数据流程图如下：- 商品入库：当新商品到达超市时，系统管理员将商品信息录入系统，并更新库存数量。

- 商品出库：当有顾客购买商品时，系统将相应的商品数量从库存中减去。

- 库存预警：系统会根据库存数量设定的阈值，自动发出库存不足的警报。

4. 销售管理模块数据流程图销售管理模块负责记录超市内商品的销售情况。

数据流程图如下：- 商品销售：当顾客购买商品时，系统会记录销售信息，包括销售日期、商品名称、销售数量和销售金额等。

- 销售统计：系统会根据销售信息生成销售报表，包括销售额、销售量和销售排行等统计数据。

5. 会员管理模块数据流程图会员管理模块负责管理超市的会员信息和会员积分。

数据流程图如下：- 会员注册：顾客可以在系统中注册成为会员，输入个人信息和联系方式。

- 会员积分累积：当会员购买商品时，系统会根据消费金额给予相应的积分奖励。

- 会员积分兑换：会员可以使用积分兑换超市提供的礼品或折扣。

6. 报表统计模块数据流程图报表统计模块负责生成超市经营情况的报表。

数据流程图如下：- 数据收集：系统会从商品管理、销售管理和会员管理模块中收集相关数据。

2009~2010管理信息系统实验（2）实验名称：管理信息系统-系统分析与设计2、根据下述业务工作过程，画出业务流程图。

成品库保管员按车间送来的入库登记单登记库存台账。

发货时，发货员根据销售科送来的发货通知单将成品出库，并发货，同时填写三份出库单，其中一份交给成品库保管员，由他按此出库单登记库存台账，出库单另外两联分别送销售科和会计科。

（要求使用表格分配图）8、订货折扣政策如下：条件年交易额<=5万Y N N N 有欠款Y Y N 交易关系<20年Y N行动折扣=0%√折扣=5%√折扣=10%√折扣=15%√9、在酒店管理信息系统中，“折扣”处理过程是：如果某用户的消费额在2000元以上，用现金结账打八折，记账打八五折；如果消费额在1000元与2000元之间，用现金结账打八五折，记账打九折；如果消费额在1000元以下，用现金结账打九折，记账不打折。

画出反映此方案的决策树（判断树）。

初始决策表条件年龄青青青青青青中中中中中中老老老老老老文化程度小小中中大大小小中中大大小小中中大大性别男女男女男女男女男女男女男女男女男女行动脱产学习√√电工√√技术员√√√√√√钳工√√车工√√材料员√√√√简化决策表条件年龄青青中中中中老老文化程度小中大小小中中小中性别男女男女行动脱产学习√电工√技术员√钳工√√车工√√材料员√√11、某工厂生产多种产品，每种产品又要使用多种零件；一种零件可能装在多种产品上。

每种零件由一种材料制造，每种材料可用于不同零件的制作，有关产品、零件、材料的数据字段如下：产品：产品号（GNO），产品名（GNA），产品单价（GUP）零件：零件号（PNO），零件名（PNA），单重（UW），单价（UP）材料：材料号（MNO），材料名（MNA），计量单位（CU），材料单价（MUP）以上各产品需要各种零件数为GQTY，各零件需用的材料量为PQTY。

要求：1）请画出产品、零件、材料的概念结构模型（E-R模型）；2）请将该E-R模型转换为关系数据库逻辑模型；关系数据库逻辑模型产品（产品号，产品名，产品单价）组合（产品号，零件号，零件数）零件（零件号，零件名，单重，单价，材料号，材料量）材料（材料号，材料名，单价，计重单位）12、数据库设计应用。
