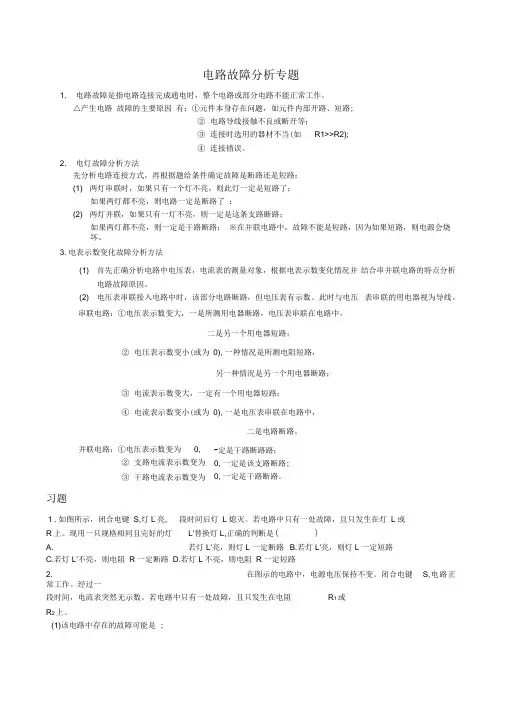

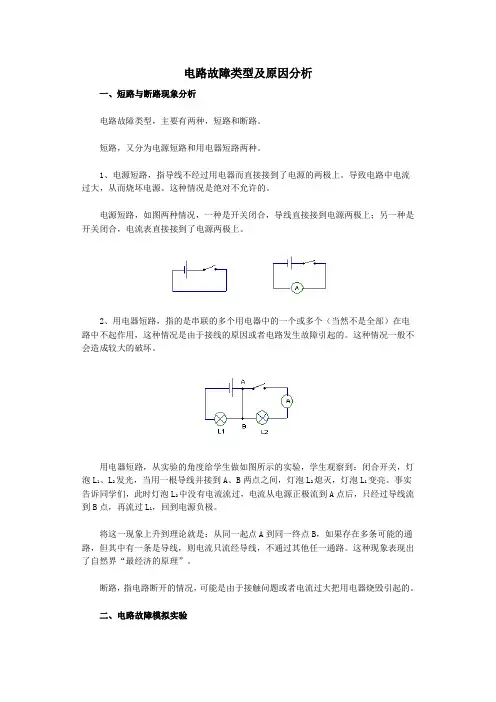

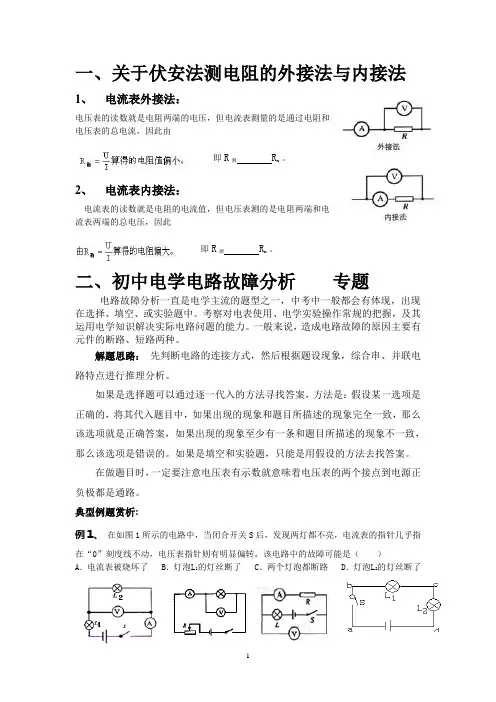

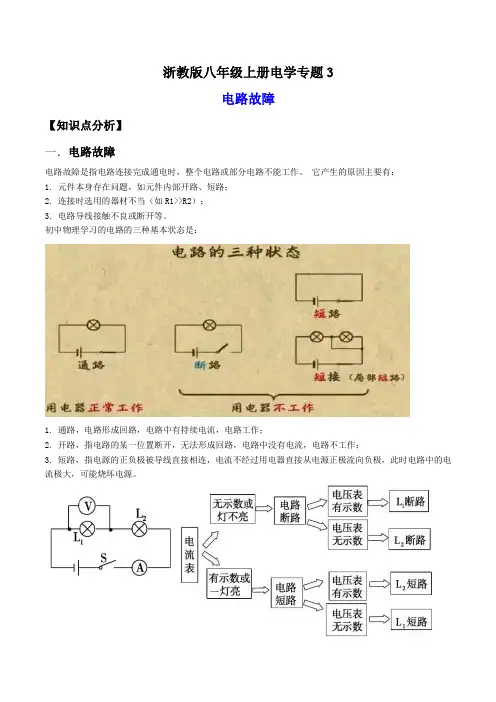

电路故障分析专题1.电路故障是指电路连接完成通电时，整个电路或部分电路不能正常工作。
△产生电路故障的主要原因有：①元件本身存在问题，如元件内部开路、短路；②电路导线接触不良或断开等；③连接时选用的器材不当（如R1>>R2）；④连接错误。
2.电灯故障分析方法先分析电路连接方式，再根据题给条件确定故障是断路还是短路：（1）两灯串联时，如果只有一个灯不亮，则此灯一定是短路了；如果两灯都不亮，则电路一定是断路了；（2）两灯并联，如果只有一灯不亮，则一定是这条支路断路；如果两灯都不亮，则一定是干路断路；※在并联电路中，故障不能是短路，因为如果短路，则电源会烧坏。

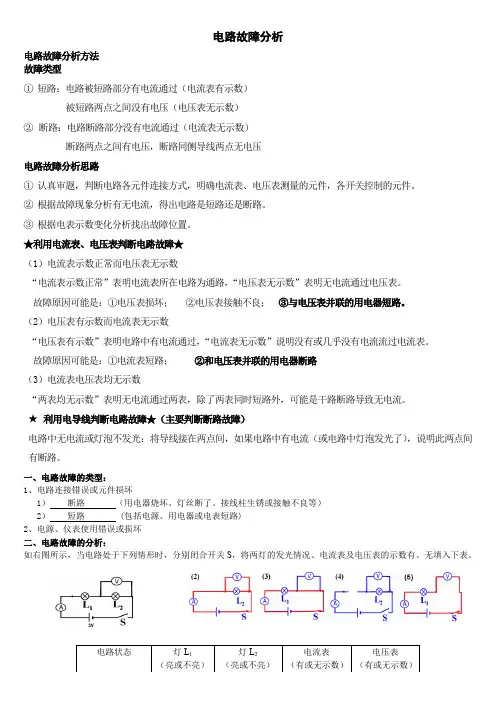

3.电表示数变化故障分析方法（1）首先正确分析电路中电压表，电流表的测量对象，根据电表示数变化情况并结合串并联电路的特点分析电路故障原因。
（2）电压表串联接入电路中时，该部分电路断路，但电压表有示数。
此时与电压表串联的用电器视为导线。
串联电路：①电压表示数变大，一是所测用电器断路，电压表串联在电路中，二是另一个用电器短路；②电压表示数变小（或为0），一种情况是所测电阻短路，另一种情况是另一个用电器断路；③电流表示数变大，一定有一个用电器短路；④电流表示数变小（或为0），一是电压表串联在电路中，二是电路断路。
并联电路：①电压表示数变为0，一定是干路断路路；②支路电流表示数变为0，一定是该支路断路；③干路电流表示数变为0，一定是干路断路。

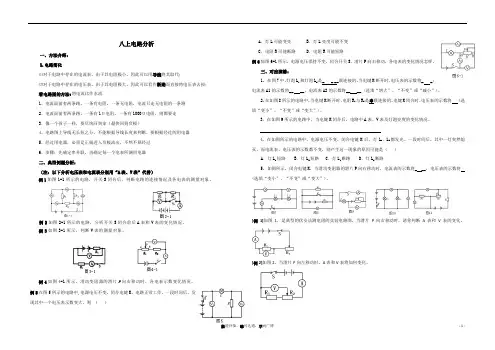

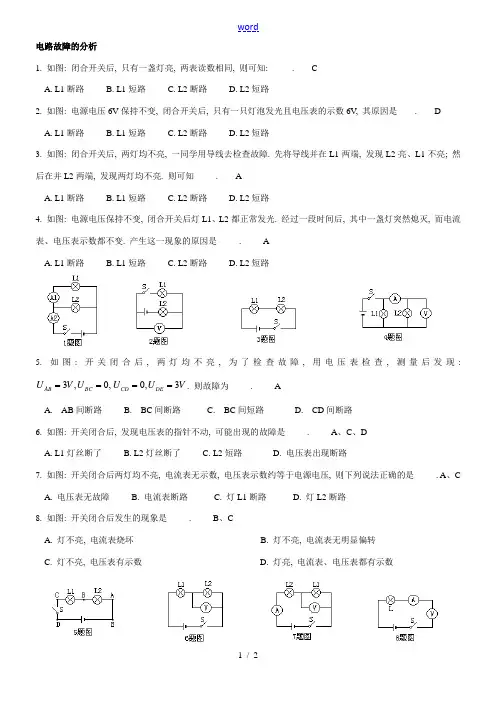

习题1．如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是( )A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路2．在图示的电路中，电源电压保持不变。
闭合电键S，电路正常工作。
经过一段时间，电流表突然无示数。
若电路中只有一处故障，且只发生在电阻R1或R2上。
（1）该电路中存在的故障可能是__________________________；（2）为进一步确定故障，小强同学用一只完好的灯L替换电路中的电阻R1，闭合电键S，观察灯的亮暗情况。
若灯L亮，说明故障是________________________________；若灯L不亮，说明故障是______________________________。
和L2规格相同，当开关S闭合时，两灯均发光，电流表3．如图所示，小灯泡LA和A2比较，的示数较大。
经过一时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不再发生变化，由此可判断，灯已烧坏。
4．如图所示，当开关S闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0，电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是（）A．灯L1断路B．灯L2短路C．灯L1短路D．灯L1、L2均断路5．如图9所示，闭合开关S时，小电灯L1、L2都不亮。
用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。
对此，下列判断中正确的是（）A．灯L1 断路B．灯L2断路C．开关S断路D．灯L2短路6．如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（）A、L1灯丝断了B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了7．某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（）A．若电流表无示数，电压表有示数，则R1短路B．若电流表无示数，电压表无示数，则R2断路C．若电流表有示数，电压表有示数，则R1断路D．若电流表有示数，电压表无示数，则R2短路8．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小9．图3是测定小灯泡电功率的实验电路，电路连接正确后闭合开关，发现灯不亮，电流表指针稍有偏转，电压表指针几乎不动，产生这一现象的原因可能是 （ ）A 、灯泡断路B 、滑动变阻器短路C 、灯丝电阻值过大D 、滑动变阻器连入电路阻值过大10．小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡L 1和灯泡L 2都不亮，电压表有示数，产生这一现象的原因可能是（ ）A ．L 1断路，L 2断路B ．L 1断路，L 2短路C ．L 1短路，L 2断路D ．L 1短路，L 2短路11．如图5所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是A ．小灯泡不发光B ．小灯泡会烧坏C ．小灯泡仍正常发光D ．电压表和电流表都没有示数12．为研究灯泡的发光情况，小明设计了如图所示的电路进行实验．电路中两个灯泡规格相同(额定电压均为1．5V)、电源电压恒为3V ，实验时，当开关闭合后，两灯泡发光．一段时间后，两灯泡突然熄灭，但电压表仍有示数：经检查，除灯泡外其余器材的连接良好．请简述造成这种情况的可能原因。
(写出两种，并在每种原因中说明两灯的具体情况)原因一： ．原因二： ．13．在如图3所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是 BＡ．灯泡L2短路 Ｂ．灯泡L2断路Ｃ．灯泡L1断路 Ｄ．两个灯泡都断路14．在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图1所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U V U U U V ae ab bd de ====3003，，，，则此电路的故障可能是（ ）A. 开关S 接触不良 B. 小灯泡灯丝断了C. d 、e 间出现断路D. e 、f 间出现断路15．如图2所示的电路中，电源电压为6V，当开关S闭合后，只有一只灯泡发光，且电压表V的示数为6V，产生这一现象的原因可能是（）A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路16．如图3所示，当开关S闭合时，发现电流表指针偏转，电压表指针不动。
该电路的故障可能是（）A. 灯L1的接线短路B. 灯L2的接线短路C. 灯L1的灯丝断了D.灯L2的灯丝断了17．在图4所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数不变，产生这一现象的原因可能是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路18．如图所示，当开关S闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（）A、L1短路；B、L2灯短路；C、L1灯丝断开；D、L2灯丝断开。
19．如图所示电路中，当开关S1，S2都闭合时，下列判断正确的是：（）A、只有L1发光；B、只L2发光；C、L1，L2都发光；D、L1，L2都不发光。
20．如图所示三只灯泡的额定电压均为2。
5V，当开关S断开时，三只灯泡全发光，那么当S闭合时：（）A、L1，L2不亮，L3亮；B、三灯都亮；C、L1不亮，L2，L3亮；D、三灯都不亮。
21．如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是：（）A、灯L1断路；B、灯L2断路；C、灯L1短路；D、灯L2短路。
22．如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。
23．如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是：（）A、L1的灯丝断了；B、L2的灯丝断了；C、L1，L2的灯丝都断了；D、电流表坏了。
24．如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转；该电路的故障可能是：（）A从A端红电流表到开关这段电路中出现断路；（）B灯泡L1的灯丝断了；C灯泡L2的灯丝断了；D电流表和两个灯泡都坏了。
25．如图所示，是两盏白炽灯和两只插座的安装电路图，其中连接错误，并影响其他用电器工作的是：（）A、开关S1；B、插座C；C、灯B及其控制开关S2；D、插座D。
26．如图所示电路中，灯泡L1和L2完全相同，开关S闭合后，电压表V1和V2的示数都等于电源电压，两个灯都不发光，如果故障只有一处，则可能是：（）A、L1短路；B、L1断路；C、L2短路；D、L2断路。
27．使用电流表时，若将“+”“－”接线柱接反了，产生的后果是：（）A、用电器烧坏；B、电源烧坏；C、指针反转；D、不影响使用，仍可正常读数。
28．如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。
此电路的故障可能是A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路29．如图所示，电源电压不变，闭合开关S，电路各元件工作正常。
一段时间后，若其中一只电压表示数变大，则( )A．另一个电压表示数变小B．其中有一盏灯亮度不变C．灯L2可能断路D．灯L2可能短路30．如图所示的电路，闭合开关S 后，两灯都不亮。
用电压表检测得到的结果是：U ab =U bc =U de =U ef =0，若故障只有一处，则可能的原因是A ．电路a 、b 间短路B ．电路b 、C 间断路C ．电路d 、e 间短路或断路D ．电路e 、f 间断路31.如图7是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1亮，灯L 2不亮，这时电流表和电压表均有读数。
则故障原因可能是A ．L 1断路B ．L 1短路C ．L 2短路 D. L 2断路32．如图所示，闭合开关S 时，灯L 。
和L2都不亮，用一段导线的两端接触a 、b 两点时，两灯都不亮，接触b 、c 两点时，两灯都不亮，接触c 、d 两点时，两灯都亮，故障原因可能是A ．开关接触不良B ．灯L 1断路C ．灯L 2断路D ．灯L 2短路33．如图2所示，闭合开关s 时，灯泡L1、L2都不亮；用一根导线的两端接触a 、b 两点时两灯都不亮；接触b 、c 两点时，两灯也不亮；接触c 、d_两点时，两灯都亮了。
