2024年中考物理专题复习—电路故障分析方法解析在电学中，用电器不工作、突然变亮或变暗或电表示数异常等，统称为电路故障。

如下图所示：电路故障分析思路：①是什么？②在哪里？③怎么分析？具体分析：一、电路断路分析1.电压表法将电压表并接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于电源电压。

但电路中的灯不亮，电流表有示数。

小结：无电流，是开路—→并接电压表，电压表有示数—→断路在接点内，且接近电源电压例1.如图电路中，电源电压为3V。

当开关S闭合时，两灯泡都不发光，且电压表V的示数为3V。

产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路解析：两灯不亮，无电流，是开路—→并接电压表，电压表最大示数3V—→断路在接点内，L1断路（开路）。

答案：C。

变式1.在电学实验中，遇到开路时，常用电压表来检测。

某同学连接了如图所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是U ae=3V，U ab=0，U bd=0，U de=3V，则此电路的故障可能是（）A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路答案：C。

变式2.（2023·黑龙江牡丹江）如图所示，闭合开关，说法正确的是（）A.两只小灯泡并联B.电压表测量L1两端的电压C.若L1不发光，一定是L1断路D.若L2不发光，电压表一定无示数答案：B。

2.导线法把一根导线并接到可能发生开路的地方，电路被连通，可以观察到电流表有示数，L2发光。

小结：无电流，是开路—→并接导线，电流表有示数，灯亮—→断路在接点内。

例2.如图所示电路，闭合开关时，发现电流表指针几乎没有偏转。

某同学拿一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表指针没有发生偏转；将导线并接在ab两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（）A.e点断路B.L1开路C.电流表短路D.L2开路答案：B。

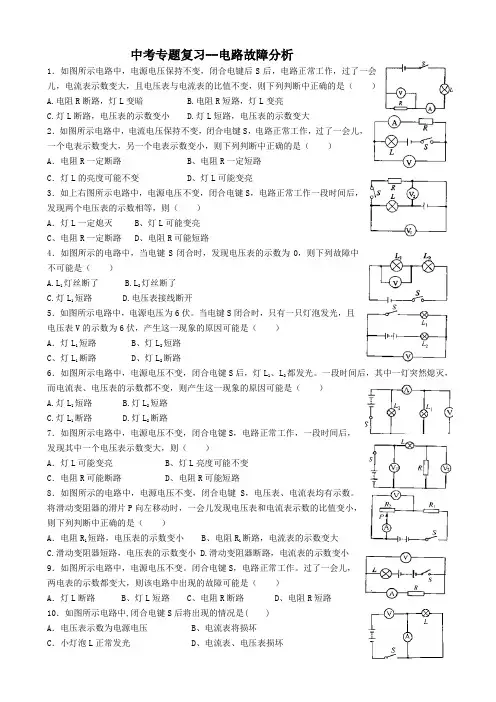

中考专题复习--电路故障分析1．如图所示电路中，电源电压保持不变，闭合电键后S后，电路正常工作，过了一会儿，电流表示数变大，且电压表与电流表的比值不变，则下列判断中正确的是（）A.电阻R断路，灯L变暗B.电阻R短路，灯L变亮C.灯L断路，电压表的示数变小D.灯L短路，电压表的示数变大2．如图所示电路中，电流电压保持不变，闭合电键S，电路正常工作，过了一会儿，一个电表示数变大，另一个电表示数变小，则下列判断中正确的是（）A．电阻R一定断路 B、电阻R一定短路C．灯L的亮度可能不变 D、灯L可能变亮3．如上右图所示电路中，电源电压不变，闭合电键S，电路正常工作一段时间后，发现两个电压表的示数相等，则（）A．灯L一定熄灭 B、灯L可能变亮C、电阻R一定断路D、电阻R可能短路4．如图所示的电路中，当电键S闭合时，发现电压表的示数为0，则下列故障中不可能是（）A.L1灯丝断了B.L2灯丝断了C.灯L1短路D.电压表接线断开5．如图所示电路中，电源电压为6伏。

当电键S闭合时，只有一只灯泡发光，且电压表V的示数为6伏，产生这一现象的原因可能是（）A．灯L1短路 B、灯L2短路C、灯L1断路D、灯L2断路6．如图所示电路中，电源电压不变，闭合电键S后，灯L1、L2都发光。

一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）A.灯L1短路B.灯L2短路C.灯L1断路D.灯L2断路7．如图所示电路中，电源电压不变，闭合电键S，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）A．灯L可能变亮 B、灯L亮度可能不变C．电阻R可能断路 D、电阻R可能短路8．如图所示的电路中，电源电压不变，闭合电键S，电压表、电流表均有示数。

将滑动变阻器的滑片P向左移动时，一会儿发现电压表和电流表示数的比值变小，则下列判断中正确的是（）A．电阻R1短路，电压表的示数变小 B、电阻R1断路，电流表的示数变大C.滑动变阻器短路，电压表的示数变小D.滑动变阻器断路，电流表的示数变小9．如图所示电路中，电源电压不变。

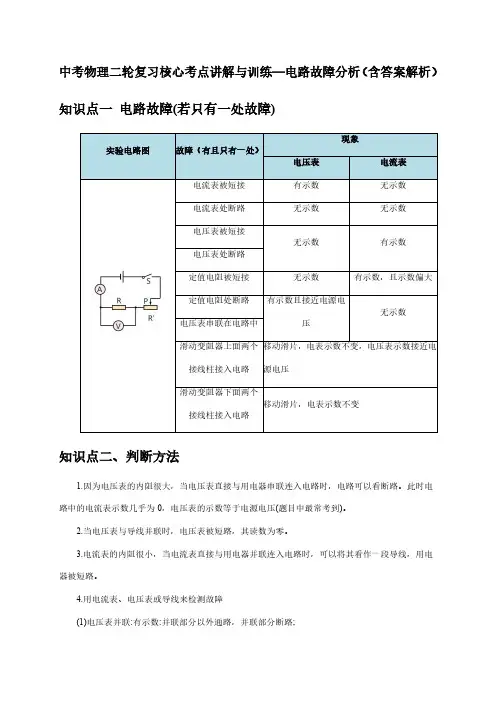

中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。

此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。

2.当电压表与导线并联时，电压表被短路，其读数为零。

3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。

4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。

(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。

1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。

如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。

故选：A。

2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。

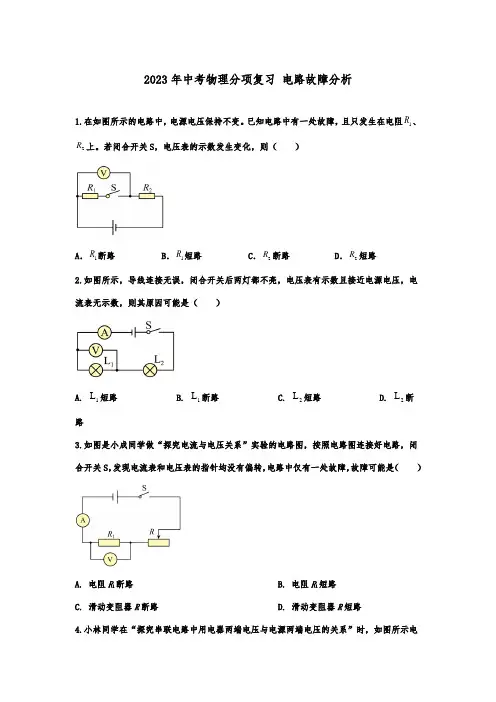

2023年中考物理分项复习 电路故障分析1.在如图所示的电路中，电源电压保持不变。

已知电路中有一处故障，且只发生在电阻1R 、2R 上。

若闭合开关S ，电压表的示数发生变化，则（ ）A ．1R 断路B ．1R 短路C ．2R 断路D ．2R 短路2.如图所示，导线连接无误，闭合开关后两灯都不亮，电压表有示数且接近电源电压，电流表无示数，则其原因可能是（ ）A. 1L 短路B. 1L 断路C. 2L 短路D. 2L 断路3.如图是小成同学做“探究电流与电压关系”实验的电路图，按照电路图连接好电路，闭合开关S ，发现电流表和电压表的指针均没有偏转，电路中仅有一处故障，故障可能是（ ）A. 电阻R 1断路B. 电阻R 1短路C. 滑动变阻器R 断路D. 滑动变阻器R 短路4.小林同学在“探究串联电路中用电器两端电压与电源两端电压的关系”时，如图所示电源电压U =6V 保持不变。

他闭合开关时发现两只灯泡都不亮，用电压表分别测出ab 、bc 、ac 两点之间的电压为U ab =6V 、U bc =0V 、U ac =6V 。

若电路只有一处故障，则应是（ ）A. 灯泡L 1短路B. 灯泡L 1断路C. 灯泡L 2短路D. 开关S 断路5.某同学根据如图所示的电路图，测量小灯泡两端的电压和通过灯泡的电流，闭合开关后发现小灯泡不发光，电流表指针无明显偏转，电压表指针有较大偏转，则可能的原因是（ ）A. 电压表断路B. 小灯泡断路C. 电流表断路D. 开关断路6.在进行“探究串联电路电压特点”实验时，某同学设计的电路如图所示。

对于实验过程中出现的现象及分析正确的是（ ）A. 如果只有灯泡L 1断路，则开关闭合后电压表示数为零B. 如果只有灯泡L 2断路，则开关闭合后电压表示数为零C. 开关闭合后，如果灯泡L 2不亮、L 1亮，一定是灯泡L 2断路D. 开关闭合后，如果电压表示数为电源电压，一定是灯泡L 2短路7.小明在做电学实验时，连接电路如图所示。

专题29电路故障分析【核心考点精讲】1、断路（1）故障判断：如果电路中用电器不工作（例如灯泡不亮），且电路中无电流，那么电路处于断路状态。

（2）位置判断①将电压表与各处并联，如果电压表示数接近电源电压，则与电压表并联部分断路；②将电流表与各处并联，如果电路其他部分可以正常工作，电流表有示数，则与电流表并联部分断路。

2、短路（1）故障判断：串联电路中某个用电器不工作，而其他用电器可以正常工作，则不工作的用电器短路。

（2）位置判断：将电压表与各处并联，如果电压表示数为0，则与电压表并联部分短路。

3、常见电路故障（1）用电器不工作①串联电路：观察其它用电器能否工作，如果所有用电器均不能工作，说明某处断路；如果其它用电器仍在工作，说明该用电器被短接。

②并联电路：如果所有用电器均不能工作，说明干路发生断路；如果其他用电器仍在工作，说明该用电器所在支路断路。

（2）电压表示数为零①电压表的两个接线柱到电源两极之间断路。

②电压表的两个接线柱之间被短接。

（3）电流表示数为零①电流表所在电路与电源两极构成回路中存在断路。

②电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动，例如电压表串联接在电路。

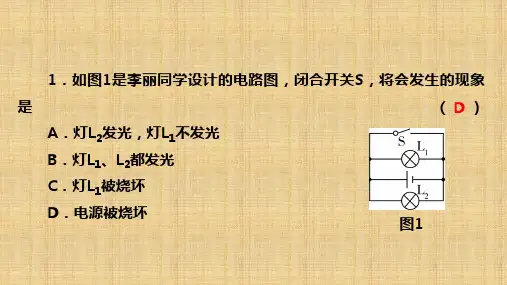

【必刷题型精练】1．（2022•淮安中考）如图所示，闭合开关S1，电灯L1、L2都能发光。

再闭合开关S2，观察到灯泡的发光情况是（）A．L1、L2都变亮B．L1变亮、L2不亮C．L1、L2都变暗D．L1不亮、L2变亮2．（2022•自贡中考）小谢在做实验时，先连成如图所示的电路，闭合开关S1并观察灯泡亮暗情况后，再闭合开关S2，小谢看到的现象是（）A．两只灯泡一直都不亮B．两只灯泡一直亮C．两只灯泡开始都亮，后来L2不亮D．两只灯泡开始都亮，后来L1不亮3．（2022•盐城中考）如图所示是小明设计的模拟调光台灯电路。

闭合开关后，灯泡不亮，电流表无示数，电压表有示数，小明检查后发现有一处故障，该电路的故障可能是（）A．电流表断路B．电压表短路C．铅笔芯断路D．灯泡断路4．（2022•呼和浩特中考）如图所示，小嫒同学设计了一个简单的“调光电路”。

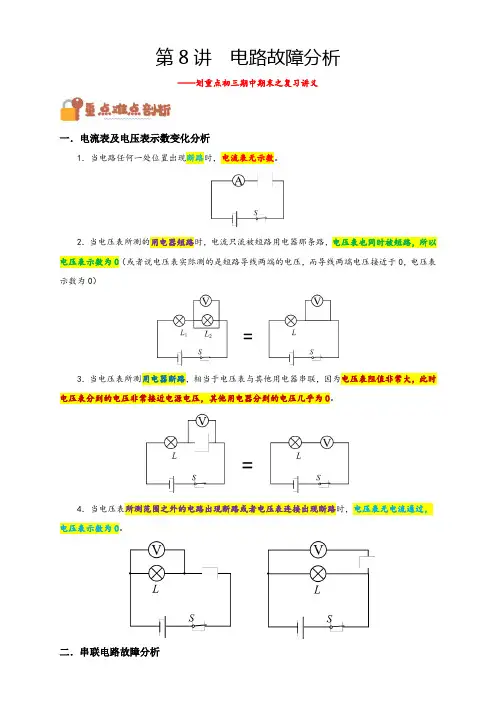

第8讲电路故障分析——划重点初三期中期末之复习讲义一．电流表及电压表示数变化分析1．当电路任何一处位置出现断路时，电流表无示数。

2．当电压表所测的用电器短路时，电流只流被短路用电器那条路，电压表也同时被短路，所以电压表示数为0（或者说电压表实际测的是短路导线两端的电压，而导线两端电压接近于0，电压表示数为0）3．当电压表所测用电器断路，相当于电压表与其他用电器串联，因为电压表阻值非常大，此时电压表分到的电压非常接近电源电压，其他用电器分到的电压几乎为0。

4．当电压表所测范围之外的电路出现断路或者电压表连接出现断路时，电压表无电流通过，电压表示数为0。

二．串联电路故障分析电路图灯泡现象电表示数故障L1不亮L2亮有示数（示数变大）无示数变大至等于电源电压L1短路L1亮L2不亮有示数（示数变大）变大至等于电源电压无示数L2短路L1不亮L2不亮无示数变大至等于电源电压无示数L1断路L1不亮L2不亮无示数无示数变大至等于电源电压L2断路L1不亮L2不亮无示数无示数无示数电压表测量范围外某处断路【针对练习1】如图所示电路，电源电压U＝6V，当开关闭合时，两灯均不亮，电压表示数为6V，这说明（）A．L1的灯丝断了B．L2的灯丝断了C．开关S处有断路D．L1灯丝短路【答案】A【详解】开关闭合后，两个灯泡都不发光，说明电路是断路；电压表的指针有明显的偏转，说明电压表与电源两极相连，因此故障是L1的灯丝断了。

故选A。

【针对练习2】在如图所示的电路中，电源电压不变，闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大。

下列说法正确的是（）A．灯L可能短路B．电阻R可能短路C．灯L可能变亮D．另一个电压表示数变小【答案】A【详解】读图可知，灯泡与定值电阻串联，左边的电压表V1测量的是串联电路两端的总电压（电源电压），右边的电压表V2测量的是定值电阻R两端的电压。

由于电源电压不变，故由于左边的电压表V1测量的是串联电路两端的总电压（电源电压），电源电压不变，则其示数不变；电路的故障存在以下四种可能性：电灯L短路，电源电压都加在R两端，右边的电压表V2的示数会变大，灯泡不发光；电灯L断路，右边的电压表V2无示数；电阻R断路，右边的电压表V2通过灯丝、导线直接接在电源的两极上，测电源电压，故右边电压表示数变大；电阻R短路，右边的电压表测一导线两端的电压，示数变小为0，此时灯两端的电压变大、灯L变亮。

2024年中考物理专题复习—根据“现象→故障”、“故障→现象”突破电路故障分析一、电路故障分析基础三个基本电路（非常重要）灯泡不亮电路中几乎无电流电压表有示数（且为电源电压）灯泡亮，电路有电流电压表无示数（导线无电压）L1、L2串联电压表测L2电压二、电路故障分析技巧1.串联电路故障分析（1）故障—→现象电路图故障L1L2○A○V①L1断路不亮不亮无示数无示数②L2断路不亮不亮无示数有示数（几乎为电源电压）③L1短路不亮亮有示数有示数（电源电压）④L2短路亮不亮有示数无示数当L2断路时，电路相当于：此时，○V示数几乎为电源电压。

（1）现象—→故障电路图现象故障①一亮一不亮L1不亮L1短路短路（谁不亮谁短路）L2不亮L2短路②均不亮○V无示数L1断路断路○V有示数L2断路用○V来判断谁断路时，核心一句话：○V有示数就有电流流过○V，○V外边的线路是通路；○V无示数就无电流流过○V，○V外边的线路有通路。

3.串联电路故障检测一亮一不变—→短路：谁不亮，谁短路均不亮———→断路：用导线或○A或○×连接某两点有灯亮，则两点间有断路；用○V连接某两点，○V有示数，则两点间有断路例如：两灯均不亮，导线（或○A或○×）连接BC，L1亮—→L2断路两灯均不亮，○V连接BC，○V有示数—→L2断路2.并联电路故障分析（1）故障—→现象电路图故障L1L2○A1○A2○V①L1断路不亮亮无示数有示数有示数②L2断路亮不亮有示数有示数有示数③L1短路不亮不亮很大，烧坏很大，烧坏无示数④L2短路不亮不亮无示数很大，烧坏无示数（2）现象—→故障：谁不亮，谁断路（一短全短，一般不可能）。

三、电路故障针对演练1.如图所示，闭合开关S后，灯泡L1和L2都发光，两电表均有示数，由于某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，电压表示数比原来还大，以下对电路故障的分析正确的是（）A.灯泡L1断路 B.灯泡L1短路 C.灯泡L2断路 D.灯泡L2短路【解答】由图可知，开关闭合后，两个灯泡串联在电路中，电流表测量电路中的电流，电压表测量的是灯泡L2两端的电压，根据串联电路的电压特点可知，此时电压表示数要小于电源电压；某个灯泡发生故障，两灯泡都熄灭，电流表示数为零，说明电路出现了断路现象；电压表示数比原来还大，说明电压表与电源之间是接通的，即测量的是电源电压，所以故障是与电压表并联的灯泡L2断路。

故障分析一、电路故障分析：(假设电路中只有一处故障)1、电压表无示数，电流表有示数。

原因：电压表所夹区域L1发生短路。

根据U=I*R，导线有电流通过，但导线理论上没有电阻，因此导线不分压2、电流表无示数，电压表有示数。

原因：电压表所夹区域即L1发生断路。

电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。

3、电流表和电压表都没有示数。

原因：电压表所夹区域外发生断路，导致电路不通。

例1. 如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。

该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。

电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。

电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路4、开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。

②电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。

但电路中的灯__ ______，电流表_______示数.例4、如下图，假设开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断〔〕A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路例5、如下图电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，那么故障可能是 ( )A. L1的灯丝断了 B．L2的灯丝断了C．R的电阻丝断了 D．开关接触不良稳固练习1、如图1所示的电路，合上开关，小灯泡正常发光假设将小灯泡和电流表的位置互换，那么合上开关后的现象是〔〕A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0，U bc=6V，那么该电路的故障可能是〔〕A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔〕A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路D．灯L2可能短路图1 图2 图3 图45．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。
