板材折弯基本知识

一、展开计算原理板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.二、计算方法展开的基本公式:展开长度=料内+料内+补偿量1、 R=0,折弯角θ=90°(T<1.2,不含1.2mm)；图一L=A+B-2T+0.4T2、R=0, θ=90° (T≧1.2,含1.2mm)；图二L=A+B-2T+0.5T图一图二3、R≠0 θ=90°；图三L=(A-T-R)+(B-T-R)+(R+λ)*π/2当R ≧5T时λ=T/21T≦R <5T λ=T/30 < R (实际展开时除使用尺寸计算方法外,也可在确定中性层位置后,通过偏移再实际测量长度的方法.以下相同)4、R=0 θ≠90°；图四λ=T/3L=[A-T*tan(a/2)]+[B-T*tan(a/2)]+T/3*a(a单位为rad,以下相同)图三图四5、R≠0 θ≠90°；图五L=[A-(T+R)* tan(a/2)]+[B-(T+R)*tan(a/2)]+(R+λ)*a当R ≧5T时λ=T/21T≦R <5T λ=T/30 < R6、 Z折1；图六计算方法请示上级,实际计算时可参考以下几点原则:(1)当C≧5时,一般分两次成型,按两个90°折弯计算.(要考虑到折弯冲子的强度) L=A-T+C+B+2K(2)当3T<C<5时:L=A-T+C+B+K(3)当C≦3T时<一次成型>；L=A-T+C+B+K/2图五图六7、 Z折2；图七C≦3T时<一次成型>:L=A-T+C+B+D+K图七。

钣金折弯的基础知识钣金折弯是钣金加工中常见的一种工艺，也是钣金加工的核心技术之一。

它是通过对金属板材进行弯曲变形，使其达到设计要求的形状和角度。

钣金折弯工艺的掌握对于制造出精确的钣金产品至关重要。

钣金折弯的基础知识包括以下几个方面：1. 材料选择：钣金折弯的材料一般为金属板材，常见的有冷轧板材、热轧板材、不锈钢板材等。

不同的材料具有不同的力学性能，因此在进行折弯前需要根据设计要求选择合适的材料。

2. 折弯工艺：钣金折弯可以通过手工操作或机械设备完成。

手工操作适用于小型和简单的零件，而机械设备适用于大型和复杂的零件。

在进行折弯时，需要根据设计要求确定折弯的位置、角度和半径，并使用适当的工具和设备进行操作。

3. 折弯角度：折弯角度是指金属板材在折弯过程中的角度变化。

折弯角度的大小根据产品设计要求确定，通常在90度以下。

折弯角度越大，对材料的变形和应力集中程度要求越高。

4. 折弯半径：折弯半径是指金属板材在折弯过程中内部和外部弯曲部位的曲率半径。

折弯半径的大小根据材料的厚度和硬度决定。

一般情况下，折弯半径应大于材料厚度的2倍，以避免出现开裂和变形等问题。

5. 弯曲力计算：在进行钣金折弯时，需要计算出所需的弯曲力。

弯曲力的大小与材料的强度、折弯角度、板材宽度和板材厚度等因素有关。

通过合理的计算，可以确保折弯过程中的力学性能满足设计要求。

6. 折弯误差控制：在钣金折弯过程中，由于材料的弹性变形和工艺的限制，会产生一定的折弯误差。

为了保证产品的质量，需要对折弯误差进行控制。

常见的控制方法包括调整折弯模具的尺寸、优化折弯工艺和加工设备等。

7. 补偿与校正：在进行钣金折弯时，由于材料的弹性回复和工艺的限制，折弯后的零件可能会出现一定的变形。

为了保证产品的尺寸精度和形状精度，需要进行补偿和校正。

补偿和校正的方法包括预留料厚、适当调整折弯角度和采用专用的校正设备等。

钣金折弯作为一种重要的钣金加工工艺，广泛应用于各个领域，如电子、通信、汽车、航空航天等。

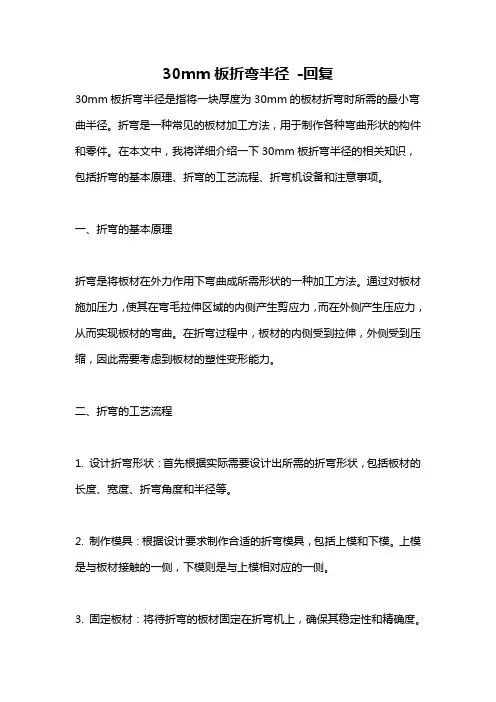

30mm板折弯半径-回复30mm板折弯半径是指将一块厚度为30mm的板材折弯时所需的最小弯曲半径。

折弯是一种常见的板材加工方法，用于制作各种弯曲形状的构件和零件。

在本文中，我将详细介绍一下30mm板折弯半径的相关知识，包括折弯的基本原理、折弯的工艺流程、折弯机设备和注意事项。

一、折弯的基本原理折弯是将板材在外力作用下弯曲成所需形状的一种加工方法。

通过对板材施加压力，使其在弯毛拉伸区域的内侧产生剪应力，而在外侧产生压应力，从而实现板材的弯曲。

在折弯过程中，板材的内侧受到拉伸，外侧受到压缩，因此需要考虑到板材的塑性变形能力。

二、折弯的工艺流程1. 设计折弯形状：首先根据实际需要设计出所需的折弯形状，包括板材的长度、宽度、折弯角度和半径等。

2. 制作模具：根据设计要求制作合适的折弯模具，包括上模和下模。

上模是与板材接触的一侧，下模则是与上模相对应的一侧。

3. 固定板材：将待折弯的板材固定在折弯机上，确保其稳定性和精确度。

4. 折弯操作：根据折弯角度和半径的要求，将板材放入模具中，通过折弯机施加压力使板材产生弯曲。

5. 完成折弯：将板材从模具中取出，检验折弯结果是否符合设计要求。

三、折弯机设备折弯机是实现板材折弯的关键设备，其主要由上模、下模、液压系统和控制系统组成。

液压系统提供所需的压力，控制系统用于调节液压系统的工作。

根据不同的折弯需求，折弯机可以分为手动折弯机和数控折弯机两种类型。

手动折弯机适用于小型和简单折弯形状，而数控折弯机适用于大型和复杂折弯形状。

四、注意事项1. 选择合适的材料：在进行30mm板折弯时，需要选择合适的板材材料，以保证其具有足够的塑性变形能力。

2. 设计合理的折弯角度和半径：折弯角度和半径的设计应根据实际需要和材料的特性进行合理确定，以避免板材变形或者折弯不完全。

3. 控制好折弯力度：过大的折弯力度可能导致板材破裂或者弯曲不均匀，因此需要根据实际情况调整折弯力度。

4. 注意板材的方向性：在折弯时需要考虑到板材的方向性，尽量避免沿着板材的强度方向折弯，以减少板材的变形。

钣金折弯知识讲解：
1.材料和工具：钣金折弯通常使用的材料包括钢板、铝板、铜板等。

根据不同的材料，
需要选择合适的折弯工具和模具。

常见的工具包括折弯机、冲床、切割机等。

2.折弯半径：钣金折弯的半径取决于材料的厚度和弯曲缺口的宽度。

通常，当板材厚
度不大于6毫米时，折弯半径可直接作为板厚半径；当板材厚度大于6毫米小于12毫米时，折弯半径一般为板厚的1.25～1.5倍；当板材厚度不小于12毫米时，折弯半径一般为板厚的2～3倍。

3.折弯方向：在钣金折弯过程中，需要确定折弯的方向。

通常，先折弯内角，再折弯
外角。

4.压合和组合折弯：在钣金折弯过程中，可能需要将多个零件组合在一起进行折弯。

这时，需要使用压合和组合折弯的方法。

压合是将两个或多个零件通过压合工艺结合在一起；组合折弯则是将多个零件先组合在一起，再一次性进行折弯。

5.质量检测：在钣金折弯完成后，需要进行质量检测。

常见的检测方法包括外观检测、
尺寸检测、强度检测等。

外观检测包括检查折弯的表面是否有划痕、毛刺等；尺寸检测包括检查折弯后的尺寸是否符合要求；强度检测则包括测试折弯后的承重能力等。

板材在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关, 当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小, 折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.展开的基本公式:展开长度=料内+料内+补偿量以下是各种不同弯曲状况下的钣金展开计算公式：一般折弯:(R=0, θ=90°)L=A+B+K0.3时, K=0≤T'1. 当02. 对于铁材:(如GI,SGCC,SECC,CRS,SPTE, SUS等)1.5时, K=0.4T'T'a. 当0.32.5时, K=0.35T'T≤b. 当1.52.5时,/c. 当T K=0.3T3. 对于其它有色金属材料如AL,CU:0.3时, K=0.5T∃当T2.0时, 按R=0处理.≤注: R一般折弯(R≠0 θ=90°)L=A+B+KK值取中性层弧长1.5 时λ=0.5T'1. 当T1.5时λ=0.4T/2. 当T一般折弯(R=0 θ≠90°)L=A+B+K’0.3 时K’=0≤1. 当T/90)*Kυ0.3时K’=(∃2. 当T注: K为90∘时的补偿量一般折弯(R≠0 θ≠90°)L=A+B+K1.5 时λ=0.5T'1. 当T1.5时λ=0.4T/2. 当TK值取中性层弧长注: 2.0, 且用折刀加工时, 则按R=0来计算, A﹑B依倒零角后的直边长度取值'当RZ折1(直边段差).1. 5T时, 分两次成型时,按两个90°折弯计算/当H5T时, 一次成型, L=A+B+K'2. 当HK值依附件中参数取值Z折2(非平行直边段差).展开方法与平行直边Z折方法相同(如上栏),高度H取值见图示Z折3(斜边段差).1. 2T时'当H当θ≦70∘时,按Z折1(直边段差)的方式计算, 即: 展开长度=展开前总长度+Kϕ (此时K=0.2) 当θκ>70∘时完全按Z折1(直边段差)的方式计算2T时, 按两段折弯展开(R=0 θ≠90°)./2. 当HZ折4(过渡段为两圆弧相切):1. H≦2T 段差过渡处为非直线段为两圆弧相切展开时,则取两圆弧相切点处作垂线,以保证固定边尺寸偏移以一个料厚处理,然后按Z折1(直边段差)方式展开2. H>2T,请示后再行处理抽孔抽孔尺寸计算原理为体积不变原理,即抽孔前后材料体积不变;一般抽孔,按下列公式计算, 式中参数见右图(设预冲孔为X, 并加上修正系数–0.1):1. 若抽孔为抽牙孔(抽孔后攻牙), 则S按下列原则取值:T≦0.5时取S=100%T0.5<TT≧0.8时取S=65%T一般常见抽牙预冲孔按附件一取值2. 若抽孔用来铆合, 则取S=50%T, H=T+T’+0.4 (注: T’是与之相铆合的板厚, 抽孔与色拉孔之间隙为单边0.10~0.15)3. 若原图中抽孔未作任何标识与标注, 则保证抽孔后内外径尺寸;4. 当预冲孔径计算值小于1.0时, 一律取1.0反折压平L= A+B-0.4T1. 压平的时候,可视实际的情况考虑是否在折弯前压线,压线位置为折弯变形区中部;2. 反折压平一般分两步进行V折30°反折压平故在作展开图折弯线时, 须按30°折弯线画, 如图所示:N折1. 当N折加工方式为垫片反折压平, 则按L=A+B+K 计算, K值依附件中参数取值.2. 当N折以其它方式加工时, 展开算法参见“一般折弯(R≠0 θ≠90°)”3. 如果折弯处为直边(H段),则按两次折弯成形计算:L=A+B+H+2K (K=90∘展开系数)备注:a.标注公差的尺寸设计值:取上下极限尺寸的中间值作设计标准值.b.对于方形抽孔和外部包角的展开,其角部的处理方附件:常见展开标准数据1. 直边段差展开系数2. N折展开系数。

折弯工艺介绍折弯工艺是一种常用的金属加工方法，用于将金属板材按照所需形状进行弯曲加工。

它广泛应用于汽车、航空航天、电子、家电等行业中的金属制品生产中，是实现金属构件形状和功能的重要工艺之一。

一、折弯工艺的基本原理和步骤折弯工艺的基本原理是利用机械力对金属板材进行弯曲，使其产生所需的形状。

具体步骤如下：1. 材料准备：选取适当的金属板材，并根据设计要求进行切割和打磨，确保其尺寸和表面质量符合要求。

2. 工装设计：根据产品的形状和要求，设计制作合适的工装，包括折弯模具、夹具等。

3. 调整机床参数：根据金属板材的材质、厚度和折弯半径等因素，调整机床的参数，如压力、行程、折弯角度等。

4. 定位夹紧：将金属板材放置在工装上，并通过定位夹紧装置固定，确保其位置准确、稳定。

5. 折弯操作：操作机床，使上下模具施加力，对金属板材进行弯曲。

根据折弯工艺要求，可分为单次弯曲和多次弯曲。

6. 检验质量：对折弯加工后的产品进行质量检验，包括外观质量、尺寸精度、弯曲角度等。

7. 后续处理：根据产品要求，进行后续处理，如去除毛刺、修整边缘等。

二、折弯工艺的影响因素折弯工艺的质量和效果受到多种因素的影响，主要包括以下几个方面：1. 材料性质：不同材料的硬度、韧性、弹性等性质不同，对折弯工艺的要求也不同。

2. 板材厚度：板材厚度的大小直接影响到折弯的难度和效果，较厚的板材需要更大的机械力。

3. 折弯角度：折弯角度的大小与金属板材的弯曲程度有关，较大的折弯角度对机床的要求更高。

4. 折弯半径：折弯半径越小，对机床的要求越高，也更容易产生拉伸变形和裂纹。

5. 工装设计：合理的工装设计可以提高折弯工艺的效率和质量，减少变形和损伤。

三、折弯工艺的优点和应用折弯工艺具有以下优点：1. 加工效率高：相比于其他金属加工方法，折弯工艺的加工效率较高，适用于大批量生产。

2. 精度高：折弯工艺可以实现较高的尺寸精度和形状要求，满足产品的精度要求。

折弯避坑知识点总结1. 材料选择在进行折弯加工时，首先需要考虑的是材料的选择。

不同的金属材料具有不同的强度、延展性和硬度等特性，对于不同的工件形状和要求，需要选择合适的材料来进行折弯加工。

一般来说，常见的用于折弯加工的材料有冷轧板、热轧板、不锈钢板、铝板等。

2. 折弯工艺折弯加工的工艺流程一般包括准备工作、定位、夹紧、加工、验收等步骤。

在进行折弯加工时，需要根据工件的形状和尺寸、材料的特性以及客户的要求等因素，选择合适的折弯工艺，包括板料的厚度、弯曲角度、弯曲半径等。

3. 设备选择在进行折弯加工时，需要选择合适的设备和工具。

常见的折弯设备有折弯机、弯管机、辊轧机等。

在选择设备时，需要考虑工件的尺寸、材料特性、加工精度要求等因素，以确保能够满足加工需求。

4. 模具设计折弯加工需要根据工件的形状和尺寸设计相应的模具。

模具的设计对于折弯加工的质量和效率有着重要的影响。

在设计模具时，需要考虑到工件的材料、尺寸、折弯角度、折弯半径等因素，以确保模具能够满足加工要求。

5. 加工精度控制在进行折弯加工时，需要严格控制加工精度，以确保工件的质量。

首先要保证模具和设备的精度，同时需要根据实际情况合理调整工艺参数，如压力、速度、角度等，以确保工件的尺寸和形状满足要求。

6. 安全生产折弯加工是一项高风险的工艺，需要严格遵守相关的安全操作规程。

操作人员需要穿戴好相应的劳保用品，如手套、护目镜等，同时要保持设备和场地的整洁和清洁，确保操作环境安全。

7. 质量检测在进行折弯加工后，需要进行质量检测，以确保工件的质量。

常见的质量检测方法包括外观检查、尺寸测量、角度测量、板材硬度测试等。

通过严格的质量检测，可以及时发现和处理加工中可能存在的问题，提高产品的合格率。

8. 故障分析与解决在折弯加工过程中，可能会出现各种故障，如工件变形、模具磨损、加工精度不达标等。

在面对这些故障时，需要及时进行分析和解决。

可以通过调整工艺参数、更换模具、维护设备等方式，来解决加工过程中的问题。
