折弯基础知识

钣金折弯的基础知识钣金折弯是钣金加工中常见的一种工艺，也是钣金加工的核心技术之一。

它是通过对金属板材进行弯曲变形，使其达到设计要求的形状和角度。

钣金折弯工艺的掌握对于制造出精确的钣金产品至关重要。

钣金折弯的基础知识包括以下几个方面：1. 材料选择：钣金折弯的材料一般为金属板材，常见的有冷轧板材、热轧板材、不锈钢板材等。

不同的材料具有不同的力学性能，因此在进行折弯前需要根据设计要求选择合适的材料。

2. 折弯工艺：钣金折弯可以通过手工操作或机械设备完成。

手工操作适用于小型和简单的零件，而机械设备适用于大型和复杂的零件。

在进行折弯时，需要根据设计要求确定折弯的位置、角度和半径，并使用适当的工具和设备进行操作。

3. 折弯角度：折弯角度是指金属板材在折弯过程中的角度变化。

折弯角度的大小根据产品设计要求确定，通常在90度以下。

折弯角度越大，对材料的变形和应力集中程度要求越高。

4. 折弯半径：折弯半径是指金属板材在折弯过程中内部和外部弯曲部位的曲率半径。

折弯半径的大小根据材料的厚度和硬度决定。

一般情况下，折弯半径应大于材料厚度的2倍，以避免出现开裂和变形等问题。

5. 弯曲力计算：在进行钣金折弯时，需要计算出所需的弯曲力。

弯曲力的大小与材料的强度、折弯角度、板材宽度和板材厚度等因素有关。

通过合理的计算，可以确保折弯过程中的力学性能满足设计要求。

6. 折弯误差控制：在钣金折弯过程中，由于材料的弹性变形和工艺的限制，会产生一定的折弯误差。

为了保证产品的质量，需要对折弯误差进行控制。

常见的控制方法包括调整折弯模具的尺寸、优化折弯工艺和加工设备等。

7. 补偿与校正：在进行钣金折弯时，由于材料的弹性回复和工艺的限制，折弯后的零件可能会出现一定的变形。

为了保证产品的尺寸精度和形状精度，需要进行补偿和校正。

补偿和校正的方法包括预留料厚、适当调整折弯角度和采用专用的校正设备等。

钣金折弯作为一种重要的钣金加工工艺，广泛应用于各个领域，如电子、通信、汽车、航空航天等。

钣金加工基础知识钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。

它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。

金属板材加工就叫钣金加工。

具体譬如利用板材制作烟囱、铁桶、油箱油壶、通风管道、弯头大小头、天园地方、漏斗形等，主要工序是剪切、折弯扣边、弯曲成型、焊接、铆接等，需要一定几何知识。

钣金件就是薄板五金件,也就是可以通过冲压,弯曲,拉伸等手段来加工的零件,一个大体的定义就是在加工过程中厚度不变的零件. 相对应的是铸造件,锻压件,机械加工零件等冷加工cold working of metal通常指金属的切削加工，即用切削工具从金属材料（毛坯）或工件上切除多余的金属层，从而使工件获得具有一定形状、尺寸精度和表面粗糙度的加工方法。

如车削、钻削、铣削、刨削、磨削、拉削等。

在金属工艺学中，与热加工相对应，冷加工则指在低于再结晶温度下使金属产生塑性变形的加工工艺，如冷轧、冷拔、冷锻、冲压、冷挤压等。

冷加工变形抗力大，在使金属成形的同时，可以利用加工硬化提高工件的硬度和强度,但会使塑性降低。

冷加工适于加工截面尺寸小，加工尺寸和表面粗糙度要求较高的金属零件。

常见钣金件加工的工艺流程一、材料的选用，钣金加一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。

1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。

2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。

3．镀锌板SECC、SGCC。

SECC电解板分N料、P料，N料主要不作表面处理，成本高，P料用于喷涂件。

第1章 绪 论教学提示：数控机床是采用数字控制技术对机床各移动部件相对运动进行控制的机床，它是典型的机电一体化产品，是现代制造业的关键设备。

计算机、微电子、信息、自动控制、精密检测及机械制造技术的高速发展，加速了数控机床的发展。

目前数控机床正朝着高速度、高精度、高工序集中度、高复合化和高可靠性等方向发展，同时其应用范围也越来越广泛。

教学要求：本章主要讲述数控机床的基本概念和特点、主要技术参数、分类以及技术与发展水平等。

本章内容是数控机床的基本知识和内容，要求学生理解并掌握数控机床的基本概念、组成与特点以及分类，了解其发展趋势和在先进制造技术中的作用。

1.1 概 述1.1.1 数控机床的定义数控即数字控制(Numerical Control ，NC)。

数控技术是指用数字信号形成的控制程序对一台或多台机械设备进行控制的一门技术。

数控机床，简单的说，就是采用了数控技术的机床。

即将机床的各种动作、工件的形状、尺寸以及机床的其他功能用一些数字代码表示，把这些数字代码通过信息载体输入给数控系统，数控系统经过译码、运算以及处理，发出相应的动作指令，自动地控制机床的刀具与工件的相对运动，从而加工出所需要的工件。

实际上，数控机床就是一种具有数控系统的自动化机床。

所以说数控机床是最典型的机电一体化产品。

1.1.2 数控机床的组成及特点1. 数控机床的组成 数控机床主要由程序介质、数控装置、伺服系统、机床主体四部分组成，如图1.1所示。

图1.1 数控机床的组成机床数控技术其中，程序介质用于记载机床加工零件的全部信息。

如零件加工的工艺过程、工艺参数、位移数据、切削速度等。

常用的程序介质有磁带、磁盘等。

也有一些数控机床采用操作面板上的按钮和键盘将加工程序直接输入或通过串行接口将计算机上编写的加工程序输入到数控系统。

在计算机辅助设计与计算机辅助制造(CAD/CAM)集成系统中，加工程序可不需要任何载体而直接输入到数控系统。

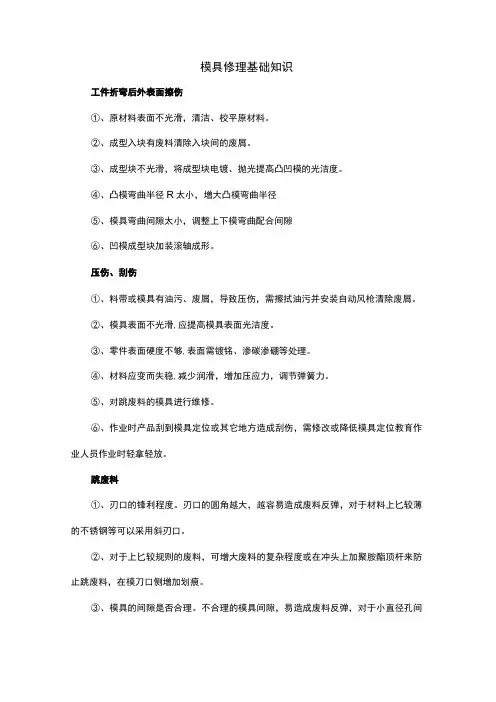

模具修理基础知识工件折弯后外表面擦伤①、原材料表面不光滑，清洁、校平原材料。

②、成型入块有废料清除入块间的废屑。

③、成型块不光滑，将成型块电镀、抛光提高凸凹模的光洁度。

④、凸模弯曲半径R太小，增大凸模弯曲半径⑤、模具弯曲间隙太小，调整上下模弯曲配合间隙⑥、凹模成型块加装滚轴成形。

压伤、刮伤①、料带或模具有油污、废屑，导致压伤，需擦拭油污并安装自动风枪清除废屑。

②、模具表面不光滑,应提高模具表面光洁度。

③、零件表面硬度不够,表面需镀铭、渗碳渗硼等处理。

④、材料应变而失稳,减少润滑，增加压应力，调节弹簧力。

⑤、对跳废料的模具进行维修。

⑥、作业时产品刮到模具定位或其它地方造成刮伤，需修改或降低模具定位教育作业人员作业时轻拿轻放。

跳废料①、刃口的锋利程度。

刃口的圆角越大，越容易造成废料反弹，对于材料上匕较薄的不锈钢等可以采用斜刃口。

②、对于上匕较规则的废料，可增大废料的复杂程度或在冲头上加聚胺酯顶杆来防止跳废料，在模刀口侧增加划痕。

③、模具的间隙是否合理。

不合理的模具间隙，易造成废料反弹，对于小直径孔间蛾咸少10%,直径大于50.00毫米,间隙放大。

④、增加入模深度。

每个工位模具冲压时入模量的要求是一定的，入模量小，易造成废料反弹。

⑤、被加工材料的表面是否有油污。

⑥、调整冲压速度、冲压油浓度。

⑦、采用真空吸附。

⑧、对冲头、镶件、材料进行退磁处理。

漏冲孔出现漏冲孔的情况，一般有冲头断未发现、修模后漏装冲头、冲头下陷等因素引起，修模后要进行首件确认，与样品对比，检查是否有遗漏现象，对冲头下沉的，应改善上模垫板的硬度。

安装冲头时小心不能有任何倾斜，可用尼龙锤之类的软材料工具把它轻轻敲正,只有在冲头正确定位后才能旋紧螺栓。

脱料不正常①、脱料^与凸模配合过紧、脱料倾斜、等高螺丝高度不统一或其它脱料件装置不当，应修整脱料件，脱料螺钉采用套管及内六角螺钉相结合的形式。

②、模具间隙偏小冲头在脱离材料时需要很大的脱模力,造成冲头被材料咬住，需增加下模间隙。

钳工30个基本知识点以下是钳工领域的30个基本知识点，详细介绍每个知识点：1.钳工工具：了解各种常用钳工工具的名称、用途和操作方法，如钳子、锤子、扳手、千斤顶等。

2.测量工具：熟悉使用测量工具，如卡尺、量规、深度规、千分尺等，以准确测量工件的尺寸。

3.工艺图纸：掌握读取和理解工艺图纸，包括尺寸标注、图例、符号等，以便进行加工和组装。

4.机床操作：了解各类常用机床的操作方法，如车床、铣床、钻床等，以实现工件的精密加工。

5.金属材料：了解不同类型的金属材料，如钢、铝、铜等，包括其性质、用途和加工特点。

6.金属切削原理：理解金属切削原理，包括刀具的选择、进给速度、切削力等关键参数，以实现高效切削。

7.螺纹加工：熟悉螺纹加工的方法和工具，包括外螺纹和内螺纹的加工方式，以制作螺纹零件。

8.焊接和钎焊：了解常用的焊接和钎焊方法，包括电弧焊、气体焊、等离子焊等，以进行金属连接。

9.表面处理：熟悉各种表面处理方法，如抛光、喷涂、镀层等，以改善工件的表面质量和耐腐蚀性能。

10.模具制作：了解模具的制作过程，包括模具设计、切削加工、组装等，以制作塑料或金属制品。

11.调试和校准：掌握钳工设备和工具的调试和校准方法，以确保其精度和可靠性。

12.管螺纹加工：熟悉管螺纹加工的方法，包括管螺纹接头的加工和安装，以用于管道连接。

13.机械维护：了解机械设备的日常维护方法，包括润滑、清洁、紧固等，以保持设备的正常运行。

14.切削液的选择和使用：了解不同类型的切削液及其在切削过程中的作用，以提高切削效率和工件表面质量。

15.基础数控编程：掌握基本的数控编程知识，包括G代码、M代码、坐标系、插补等，以操作数控机床。

16.精度测量：熟悉精度测量的方法和工具，如平行度、垂直度、圆度等测量，以确保工件的精度要求。

17.手动铣削和钻削：了解手动铣削和钻削的操作技巧，包括刀具的选择、进给速度和切削深度等。

18.轴承的选择和安装：了解不同类型的轴承，包括滚动轴承和滑动轴承，以及其安装和调试方法。

钣金折弯基础知识培训
钣金折弯是一种金属加工技术，用于将钣金材料弯曲成所需的形状。

以下是一些关于钣金折弯基础知识的培训内容：
1. 钣金材料：钣金折弯通常使用的材料包括冷轧钢板、热轧钢板、不锈钢板、铝板等。

不同的材料具有不同的机械性能和折弯能力。

2. 折弯方式：常见的折弯方式包括V 型折弯、U 型折弯、L 型折弯等。

选择合适的折弯方式取决于所需的形状和材料的特性。

3. 折弯工具：钣金折弯需要使用的工具包括折弯机、模具、量具等。

折弯机是将钣金材料弯曲成所需形状的主要设备，模具用于控制折弯的角度和形状，量具用于测量和检查折弯的尺寸和精度。

4. 折弯工艺：在进行钣金折弯时，需要考虑材料的厚度、折弯角度、折弯半径等因素。

合理的折弯工艺可以保证折弯的精度和质量。

5. 安全注意事项：在进行钣金折弯时，需要注意安全事项，如佩戴适当的个人防护装备、遵循操作规程、定期维护设备等。

钣金加工基本工艺顺序及基础知识1、剪料：指材料经过剪板机得到矩形工件的工艺过程。

2、下料：指工件经过LASER切割或数控冲床冲裁的工艺过程。

3、落料：指在普通冲床或其他设备上使用模具加工得到产品形状的工艺过程。

4、冲孔：指工件由普通冲床和模具加工孔的工艺过程。

5、折弯：指工件由折弯机成型的工艺过程。

6、成形：指在普通冲床或其他设备上使用模具使工件变形的工艺过程。

7、抽孔：也叫“翻边”，指在普通冲床或其他设备上使用模具对工件形成圆孔边翻起的工艺过程。

8、攻牙：指在工件上加工出内螺纹的工艺过程。

9、扩孔：指用钻头或铣刀把工件上小孔加工为大孔的工艺过程。

10、沉孔：指为配合类似沉头螺钉一类的连接件，而在工件上加工出有锥度的孔的工艺过程。

11、压铆：指采用冲床或油压机把压铆螺母、压铆螺钉或压铆螺母柱等紧固件牢固地压接在工件上的工艺过程12、涨铆：指先将工件沉孔，再采用冲床或油压机把涨铆螺母牢固地压接在工件上的工艺过程。

13、拉母：指采用类似铆接的工艺。

用拉母枪把拉铆螺母（POP）等连接件牢固地连接在工件上的工艺过程。

14、拉铆：指以拉铆枪为工具用拉钉将两个或两个以上工件紧密地连接在一起的工艺过程。

15、铆接：用铆钉将两个或两个以上工件面对面连接在一起的工艺过程，若是沉头铆接，需将工件先进行沉孔。

16、冲凸包：指在冲床或油压机用模具使工件形成凸起形状的工艺过程。

17、冲撕裂：也叫“冲桥”，指在冲床或油压机用模具使工件形成像桥一样形状的工艺过程。

18、冲印：指使用模具在工件上冲出文字、符号或其他印迹的工艺过程。

19、切角：指在冲床或油压机上使用模具对工件角进行切除的工艺过程。

20、冲网孔：指在普通冲床或或数控冲床上用模具对工件冲出网状的孔。

21、拍平：指对有一定形状的工件过渡到平整的工艺过程。

22、钻孔：指在钻床或铣床上使用钻头对工件进行打孔的工艺过程。

23、倒角：指使用模具、锉刀、打磨机等对工件的尖角进行加工的工艺过程。

钣金加工工艺基础培训钣金加工工艺是一种常见的制造工艺，广泛应用于各个行业中。

它主要通过对各种材料的切割、折弯、冲压等方式，将原材料加工成所需形状和尺寸的零部件或产品。

钣金加工工艺的基础培训主要包括以下几个方面：1. 车间布置和设备安全：钣金加工车间需要有合理的布局和设备摆放，保证生产操作的便利性和安全性。

同时，必须严格遵守相关的安全操作规程，掌握急救知识，提高安全意识。

2. 材料准备和切割：在钣金加工过程中，需要对材料进行准备和切割。

在进行切割操作前，要对所需材料进行检查，确保没有表面瑕疵或其他缺陷。

常用的切割方式有剪切、火焰切割、等离子切割等，操作时要注意安全。

3. 折弯和成形：钣金加工中的折弯和成形是制作零部件和产品的重要环节。

折弯可通过折弯机实现，操作人员需要掌握折弯机的操作技巧，合理选择折弯角度和间距。

成形的方式有冲压、拉伸等，根据具体需求选择合适的成形方法。

4. 焊接和表面处理：在一些需要连接的部件上，常需要进行焊接操作。

焊接时，操作人员要选择适当的焊接方式和材料，保证焊接强度和质量。

钣金制品的表面处理一般包括喷涂、镀铬等，能够给产品增添美观性和耐用性。

5. 装配和质量检验：在钣金加工的最后阶段，需要对加工好的各个零部件进行装配。

装配时要注意零件之间的配合精度和装配工艺。

装配完成后，要进行质量检验，确保产品的质量达到要求。

以上是钣金加工工艺基础培训的主要内容，通过培训可以使操作人员掌握钣金加工的基本技能和工艺要点，提高工作效率和产品质量。

同时，还应不断学习和积累经验，逐步提高自己的技术水平。

钣金加工工艺是一项复杂的制造工艺，它广泛应用于汽车、电子设备、建筑和航空航天等行业。

钣金加工的基础培训对于操作人员来说至关重要，这将使他们能够熟练掌握各项操作技能，有效提高生产效率和产品质量。

在钣金加工工艺的基础培训中，车间布置和设备安全是首要考虑的问题。

钣金加工车间需要合理布局，设备摆放要符合工艺流程，便于操作和物料流动。

钳工基础知识介绍一、钳工概述钳工是一种手工操作的职业，其主要工作范围涉及工具制造、修理、装配等。

尽管现代制造业发展迅速，但钳工仍然在许多领域中发挥着不可替代的作用。

二、钳工常用工具1.虎钳：用于夹持和固定工件，是钳工操作的基础工具。

2.螺丝刀：用于拧紧或松开螺丝。

3.锤子：用于敲打工具，可辅助制造或修复零件。

4.锯子：用于切割材料。

5.钻头：用于钻孔。

6.锉刀：用于磨削和修整工件表面。

7.焊枪：用于焊接工具。

三、钳工常用量具1.卡尺：测量长度、直径等。

2.千分尺：测量微小距离。

3.角度尺：测量角度。

4.游标卡尺：测量深度、直径等。

5.高度尺：测量高度。

四、钳工加工技术1.划线：根据图纸在原材料上划出待加工的部位和轮廓。

2.锯割：用锯子将原材料按所需尺寸切割。

3.钻孔：用钻头在原材料上钻出所需孔洞。

4.攻丝：用丝锥将孔内的螺纹削出所需形状。

5.装配：将加工好的零件组装成完整的制品。

6.研磨：用研磨剂对工件表面进行修整，提高其精度。

7.焊接：将两个或多个金属零件通过熔融方式连接起来。

8.折弯：将金属板材或管材弯曲成所需形状。

9.压延：将金属板材或管材压制成所需形状。

10.去毛刺：将加工过程中产生的毛刺去除，使工件表面光滑整洁。

11.涂装：对工件表面进行涂装处理，提高其美观度和耐腐蚀性。

12.检验：对制品进行质量检验，确保其符合设计要求和使用性能。

13.调试：对装配好的制品进行调试，确保其正常运行和使用性能。

14.维修：对出现故障的制品进行维修，使其恢复正常工作状态。

15.安全操作规程：钳工在进行操作时必须遵守的安全规定和操作流程，包括穿戴防护用品、使用工具的安全操作等。

折弯基础知识之折弯学徒科普
第一．折弯机台面上的部件名称，做钣金的一定要记住，免得师傅叫你搭把手的时候不知道哪是哪。

第二．关于双V模具的摆放以及模座的摆放。

但是这也要视情况而定，不能一味的教条主义。

第三．关于模具的尖端R角，在电子或者轨道交通等产品上用的比较多。

俗称R 折弯。

第四．关于上下模的分割。

按照国际惯例基本整刀是835cm 。

有的公司单位会根据自己的产品分割不同长短的模具，这个时候你就要熟记你所在单位的折弯模具的长短，这样当一份图纸到手了，你脑子里面就会立马浮现该配什么模，配多长等等。

熟记已有的模具会提高生产效率。

第五．根据自己所操作的机床得知最大行程，从而更好的了解那些模具能用。

第六．关于折弯系数的来由和影响折弯系数的因素。

第七．关于折弯压力。

这个估计学徒用不上，现在估计就小型加工产的普折能用上。
