电潜泵特征曲线

填空1．自喷井井筒气液两相管流过程中可能出现的流型有（1）纯液流、（2）泡流、（3）段塞流、（4）环状流和（5）雾流。

2．气举采油法根据其供气方式的不同可分为（6）连续气举和（7）间歇气举两种类型。

3．表皮系数S与流动效率FE的关系判断：S>0时，FE（8）< 1；S=0时，FE（9） = 1；S<0时，FE（10） > 1。

(>，=，<)4．抽油机型号CYJ3—1.2—7HB中，“3”代表（11）悬点最大载荷30kN ，“1.2”代表（12）最大冲程长度1.2m ，“7”代表（13）减速箱输出轴最大耐扭7kN.m 和“B”代表（14）曲柄平衡。

5．常规有杆抽油泵的组成包括（15）泵工作筒、（16）泵活塞和（17）固定阀和游动阀三部分。

6．我国研究地层分层吸水能力的方法主要有两大类，一类是（18）测定注水井的吸水剖面，另一类是（19）在注水过程中直接进行分层测试。

7．影响酸岩复相反应速度的因素有（20）酸的类型、（21）酸液流速、（22）面容比、（23）酸液浓度和（24）温度。

8．为了获得好的压裂效果对支撑剂的性能要求包括（25）强度、（26）粒径分布、（27）类型和（28）嵌入性等。

9．测量油井动液面深度的仪器为（29）回声仪，测量抽油机井地面示功图的仪器为（30）示功仪。

10．目前常用的防砂方法主要有(31)机械防砂和(32)化学防砂两大类。

11．根据压裂过程中作用不同，压裂液可分为（33）前置液、（34）、携砂液、（35）顶替液。

12．抽油机悬点所承受的动载荷包括（36）惯性载荷、（37）振动载荷和摩擦载荷等。

13．压裂液滤失于地层主要受三种机理的控制：（38）压裂液粘度、（39）岩石和流体的压缩性和（40）压裂液的造壁性。

14．自喷井生产过程中，原油由地层流至地面分离器一般要经过的四个基本流动过程是（41）油层中的渗流、（42）井筒内的垂直管流、（43）咀流和（44）地面的水平(倾斜)管流。

采油工程综合复习资料一．名词解释1.油井流入动态：指油井产量与井底流压的关系。

表示油藏向该井供油的能力。

2.吸水指数：单位压差下的日注水量。

3.蜡的初始结晶温度：由于温度降低油气井开始结蜡时所对应的井底温度。

4.气举采油法:利用从地面注入高压气体将井内原油举升到地面的一种人工采油方法。

5.等值扭矩：就是用一个不变化的固定扭矩代替变化的实际扭矩,两种扭矩下电动机的发热条件相同,此固定扭矩即为实际变化的扭矩的等值扭矩。

6.气液滑脱现象：在气液两相流动中，由于气液密度差，产生气体流速超过液体流速的现象。

7.扭矩因素：对扭矩的各种影响因素。

8.配注误差：配注误差等于实际注水量与设计配注量之差同设计配注量比值的百分数.9.填砂裂缝的导流能力：流体通过裂缝的流动能力。

10.气举启动压力:在气举采油过程中，压缩机所对应的最大功率。

11.采油指数:单位生产压差下的产量。

12.注水指示曲线：表示注入压力与注入量的关系曲线。

13.冲程损失：抽油杆因弹性变性而引起的变化量。

14.余隙比：泵内为充满的体积与整个泵体积之比。

15.流动效率：油井的理想生产压差与实际生产压差之比。

16.酸的有效作用距离：酸液由活性酸变为残酸之前所流经裂缝的距离。

17.面容比：表面积与体积的比值。

二：填空题1．自喷井井筒气液两相管流过程中可能出现的流型有（纯油流），（泡流），（段塞流），（环流），（雾流）。

2．气举采油法根据其供液方式的不同分为（自喷）和（人工举升）两种类型。

3．表皮系数S与流动效率FE的关系判断：S>0时，FE(<)1;S=0时，FE(=)1;S<0时，FE(>)04．抽油机型号CYJ3-1.2-7HB中，“3”代表（悬点载荷30KN），“1.2”代表（最大冲程长度1.2米），“7”代表（减速箱额定扭矩7KN.M）和“B”代表（曲柄平衡）。

5．常规有杆抽油泵的组成包括（工作筒）（活塞）（阀）三部分。

6．我国研究地层分层吸水能力的方法主要有两大类，一类是（早期注水），另一类是（注水井调剖）。

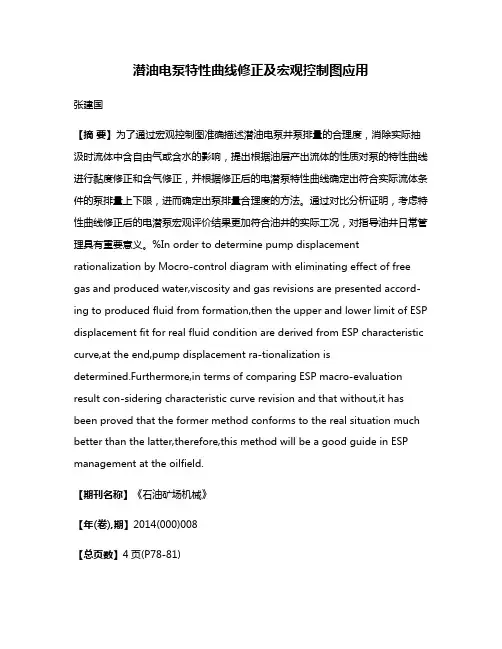

潜油电泵特性曲线修正及宏观控制图应用张建国【摘要】为了通过宏观控制图准确描述潜油电泵井泵排量的合理度，消除实际抽汲时流体中含自由气或含水的影响，提出根据油层产出流体的性质对泵的特性曲线进行黏度修正和含气修正，并根据修正后的电潜泵特性曲线确定出符合实际流体条件的泵排量上下限，进而确定出泵排量合理度的方法。

通过对比分析证明，考虑特性曲线修正后的电潜泵宏观评价结果更加符合油井的实际工况，对指导油井日常管理具有重要意义。

%In order to determine pump displacement rationalization by Mocro-control diagram with eliminating effect of free gas and produced water,viscosity and gas revisions are presented accord-ing to produced fluid from formation,then the upper and lower limit of ESP displacement fit for real fluid condition are derived from ESP characteristic curve,at the end,pump displacement ra-tionalization isdetermined.Furthermore,in terms of comparing ESP macro-evaluation result con-sidering characteristic curve revision and that without,it has been proved that the former method conforms to the real situation much better than the latter,therefore,this method will be a good guide in ESP management at the oilfield.【期刊名称】《石油矿场机械》【年(卷),期】2014(000)008【总页数】4页(P78-81)【关键词】潜油电泵;宏观控制图;特性曲线;修正【作者】张建国【作者单位】中国石化集团国际石油勘探开发有限公司，北京 100029【正文语种】中文【中图分类】TE933.307宏观控制图是电潜泵井工况分析的一种重要工具，通过对油井工况进行系统分析，可以及时准确掌握油井的生产状态（油井生产是否出现故障、油井潜力是否得到充分发挥、油井工作制度是否合理可行），并根据发现的不同问题采取不同的治理措施，最终达到提高电泵井工作效率、挖掘油井生产潜力的目的。

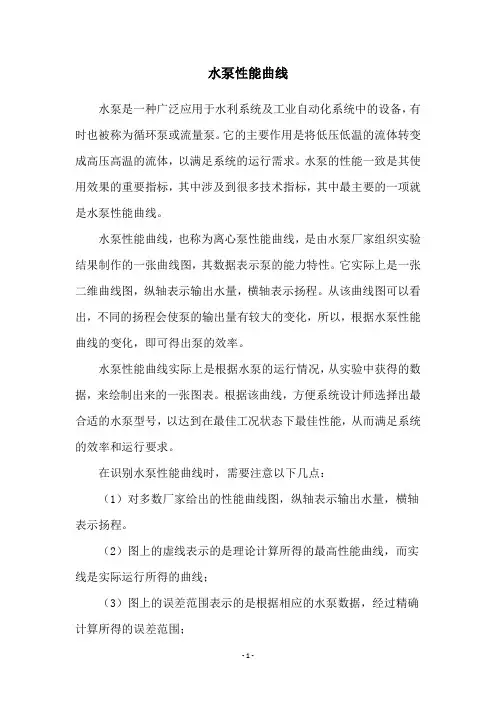

水泵性能曲线
水泵是一种广泛应用于水利系统及工业自动化系统中的设备，有时也被称为循环泵或流量泵。

它的主要作用是将低压低温的流体转变成高压高温的流体，以满足系统的运行需求。

水泵的性能一致是其使用效果的重要指标，其中涉及到很多技术指标，其中最主要的一项就是水泵性能曲线。

水泵性能曲线，也称为离心泵性能曲线，是由水泵厂家组织实验结果制作的一张曲线图，其数据表示泵的能力特性。

它实际上是一张二维曲线图，纵轴表示输出水量，横轴表示扬程。

从该曲线图可以看出，不同的扬程会使泵的输出量有较大的变化，所以，根据水泵性能曲线的变化，即可得出泵的效率。

水泵性能曲线实际上是根据水泵的运行情况，从实验中获得的数据，来绘制出来的一张图表。

根据该曲线，方便系统设计师选择出最合适的水泵型号，以达到在最佳工况状态下最佳性能，从而满足系统的效率和运行要求。

在识别水泵性能曲线时，需要注意以下几点：
（1）对多数厂家给出的性能曲线图，纵轴表示输出水量，横轴表示扬程。

（2）图上的虚线表示的是理论计算所得的最高性能曲线，而实线是实际运行所得的曲线；
（3）图上的误差范围表示的是根据相应的水泵数据，经过精确计算所得的误差范围；
（4）图上还表示各种效率等参数，比如泵的扬程、效率等，这些参数可以比较出测试水泵性能曲线图所反映出来的性能水平。

通过以上介绍，我们可以看出，水泵性能曲线是一种有用而又重要的技术指标，能够提供以有效控制泵的运行性能，确保水泵能够按设计要求处理任务，从而实现对设备的有效节电。

在使用水泵时，应加以充分的重视，以便于获得更高的节能效果。

水泵的性能曲线图分析文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-水泵的性能曲线图分析：泵的特性曲线均在一定转速下测定，故特性曲线图上注出转速n值。

水泵的性能曲线图上水平座标标示流量，垂直座标标示压力（扬程），其中有根流量与压力曲线，一般情况下当压力升高时流量下降，你可以根据压力查到流量，也可从流量查到压力；还有根效率曲线，其这中间高，两边低，标明流量与压力在中间段是效率最高，因此我们选泵时要注意泵运行时的压力与流量，处于效率曲线最高附近；再有一个功率（轴功率）曲线，其一般随流量增加而增加。

注意其轴功率不应超过电机功率。

1、曲线:Q-H,流量与扬程曲线趋势图，粗线是推荐工作范围。

扬程--流量曲线以离心式水泵为例，水泵性能曲线图包含有Q-H（流量-扬程）、Q-N（流量-功率）、Q-n（流量-效率）及Q-Hs（流量-允许吸上真空高度）。

每一个流量Q都相应于一定的扬程H、轴功率N、效率n和允许吸上真空高度Hs 。

扬程是随流量的增大而下降的。

Q-H（流量-扬程）是一条不规则的曲线。

相应于效率最高值的（Qo，Ho）点的参数，即为水泵铭牌上所列的各数据。

它将是该水泵最经济工作的一个点。

在该点左右的一定范围内（一般不低于最高效率点的10%左右）都属于效率较高的区段，称为水泵的高效段。

在选泵时，应使泵站设计所要求的流量和扬程能落在高效段范围内。

因无法上图，请自找一幅水泵性能曲线图对照着看。

主要就这些了。

GPM :加仑/分钟,流量单位 3.=gallons per minute 加仑/分,每分钟加仑数(等于4.546升/分)273L/h。

其中ft是英尺，表示扬程。

1英尺=12英寸, 1英寸=2.54厘米所以, 1英尺=12×2.54=30.48厘米=0.3048米.比如说自来水管道压力为0.2Mpa，它能供到多高的高度呢转换公式是什么请大家告诉我一下！谢谢转换公式:高度H=P/(ρg)压力为 P=0.2 Mpa=200000 Pa 高度H=P/(ρg)=200000/(1000*9.8)= 20.41 m以上是静压转换为压力高度的计算公式，实际在使用时，水以某一流量沿管道流动，流动中有沿程水头损失和局部水头损失，水并不能供到上述高度，应是上述高度再减去水在管道流动的水头损失。

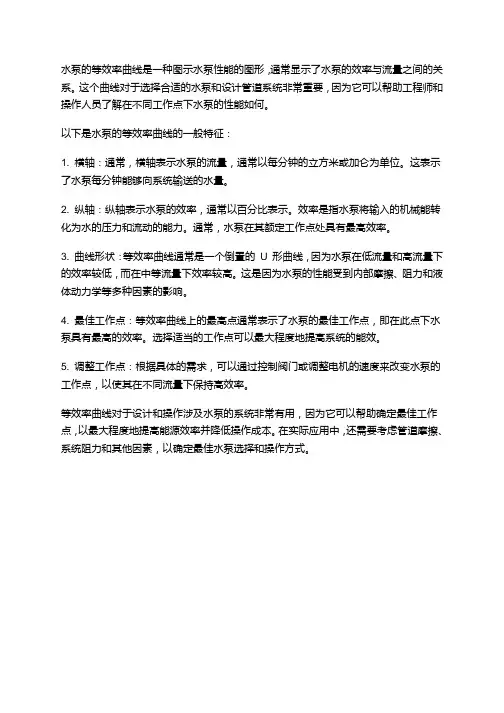

水泵的等效率曲线是一种图示水泵性能的图形，通常显示了水泵的效率与流量之间的关系。

这个曲线对于选择合适的水泵和设计管道系统非常重要，因为它可以帮助工程师和操作人员了解在不同工作点下水泵的性能如何。

以下是水泵的等效率曲线的一般特征：
1. 横轴：通常，横轴表示水泵的流量，通常以每分钟的立方米或加仑为单位。

这表示了水泵每分钟能够向系统输送的水量。

2. 纵轴：纵轴表示水泵的效率，通常以百分比表示。

效率是指水泵将输入的机械能转化为水的压力和流动的能力。

通常，水泵在其额定工作点处具有最高效率。

3. 曲线形状：等效率曲线通常是一个倒置的U 形曲线，因为水泵在低流量和高流量下的效率较低，而在中等流量下效率较高。

这是因为水泵的性能受到内部摩擦、阻力和液体动力学等多种因素的影响。

4. 最佳工作点：等效率曲线上的最高点通常表示了水泵的最佳工作点，即在此点下水泵具有最高的效率。

选择适当的工作点可以最大程度地提高系统的能效。

5. 调整工作点：根据具体的需求，可以通过控制阀门或调整电机的速度来改变水泵的工作点，以使其在不同流量下保持高效率。

等效率曲线对于设计和操作涉及水泵的系统非常有用，因为它可以帮助确定最佳工作点，以最大程度地提高能源效率并降低操作成本。

在实际应用中，还需要考虑管道摩擦、系统阻力和其他因素，以确定最佳水泵选择和操作方式。
