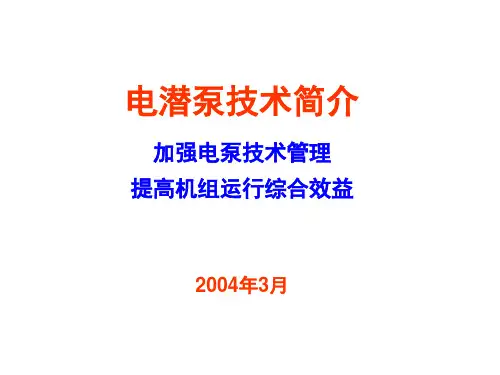

电潜泵系统简介

潜油电泵机组简介潜油电泵机组是由潜油电机、保护器、油气分离器、多级离心泵、动力电缆（包括引接电缆俗称小扁电缆）、接线盒、控制柜、变压器以及附属配套设备部件组成，称“潜油电泵机组”。

一．潜油电泵机组可细分为三大部分：a、井下部分：包括潜油电机、保护器、油气分离器、多级离心泵及测试装置和扶正器。

b、中间部分: 电缆（包括引接电缆）。

c、地面部分：包括控制屏、变压器、接线盒和井口装置。

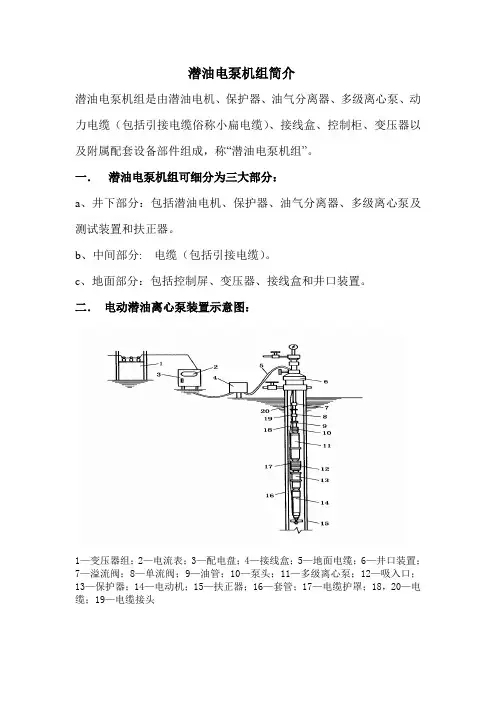

二．电动潜油离心泵装置示意图：1—变压器组；2—电流表；3—配电盘；4—接线盒；5—地面电缆；6—井口装置；7—溢流阀；8—单流阀；9—油管；10—泵头；11—多级离心泵；12—吸入口；13—保护器；14—电动机；15—扶正器；16—套管；17—电缆护罩；18，20—电缆；19—电缆接头三．电动潜油离心泵型号①电动潜油离心泵机组表示方法②泵型号表示方法③潜油电动机四．主要部件的概述①潜油电动机一般为两极三相鼠笼式感应电动机，工作原理与地面电动机相同。

根据实际需要电动机可以采用几级串联达到特定的功率。

电动机内充满电动机油，用于润滑和导热，运行电动机产生的热量由电动机油通过电动机外壳传给井液，井液将热量带走冷却电动机，电动机必须安装在井液流过的地方。

②电机保护器保护器主要用于将电动机油与井液隔开，平衡电动机内压力和井筒压力。

保护器的作用是连接电动机的驱动轴与泵轴，连接电动机壳与泵壳；保护器的充油部分与容许压力下的井液连通时，保证电动机驱动轴密封，防止井液进入电动机。

保护器包括：连通式、沉淀式和胶囊式，主要区别为隔离电动机油和井液的方式不同。

③油气分离器油气分离器的作用是作为井液进入泵的吸入口，把游离气从井液中分离出来，减少气体对泵特性的影响。

对于气体含量很高的井，还需选用高级气体处理装置。

气液混合物在进泵前均匀混合使其在泵中几乎像单相流一样，防止气锁，大大提高了泵的处理能力。

④电缆(1) 额定电压3kV，聚丙烯绝缘，丁腈橡胶内护套，蒙乃尔钢带铠装3×16mm2扁形潜油电缆，表示为：QYPNM3—3×16。

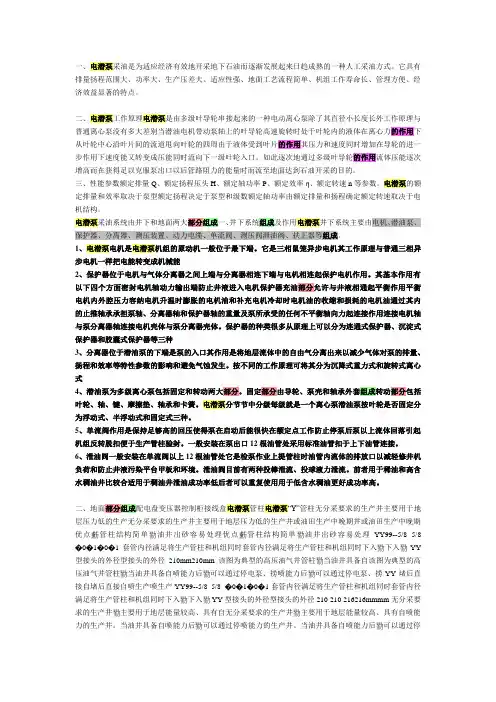

一、电潜泵采油是为适应经济有效地开采地下石油而逐渐发展起来日趋成熟的一种人工采油方式。

它具有排量扬程范围大、功率大、生产压差大、适应性强、地面工艺流程简单、机组工作寿命长、管理方便、经济效益显著的特点。

二、电潜泵工作原理电潜泵是由多级叶导轮串接起来的一种电动离心泵除了其直径小长度长外工作原理与普通离心泵没有多大差别当潜油电机带动泵轴上的叶导轮高速旋转时处于叶轮内的液体在离心力的作用下从叶轮中心沿叶片间的流道甩向叶轮的四周由于液体受到叶片的作用其压力和速度同时增加在导轮的进一步作用下速度能又转变成压能同时流向下一级叶轮入口。

如此逐次地通过多级叶导轮的作用流体压能逐次增高而在获得足以克服泵出口以后管路阻力的能量时而流至地面达到石油开采的目的。

三、性能参数额定排量Q、额定扬程压头H、额定轴功率P、额定效率η、额定转速n等参数。

电潜泵的额定排量和效率取决于泵型额定扬程决定于泵型和级数额定轴功率由额定排量和扬程确定额定转速取决于电机结构。

电潜泵采油系统由井下和地面两大部分组成一、井下系统组成及作用电潜泵井下系统主要由电机、潜油泵、保护器、分离器、测压装置、动力电缆、单流阀、测压阀泄油阀、扶正器等组成。

1、电潜泵电机是电潜泵机组的原动机一般位于最下端。

它是三相鼠笼异步电机其工作原理与普通三相异步电机一样把电能转变成机械能2、保护器位于电机与气体分离器之间上端与分离器相连下端与电机相连起保护电机作用。

其基本作用有以下四个方面密封电机轴动力输出端防止井液进入电机保护器充油部分允许与井液相通起平衡作用平衡电机内外腔压力容纳电机升温时膨胀的电机油和补充电机冷却时电机油的收缩和损耗的电机油通过其内的止推轴承承担泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡轴向力起连接作用连接电机轴与泵分离器轴连接电机壳体与泵分离器壳体。

保护器的种类很多从原理上可以分为连通式保护器、沉淀式保护器和胶囊式保护器等三种3、分离器位于潜油泵的下端是泵的入口其作用是将地层流体中的自由气分离出来以减少气体对泵的排量、扬程和效率等特性参数的影响和避免气蚀发生。

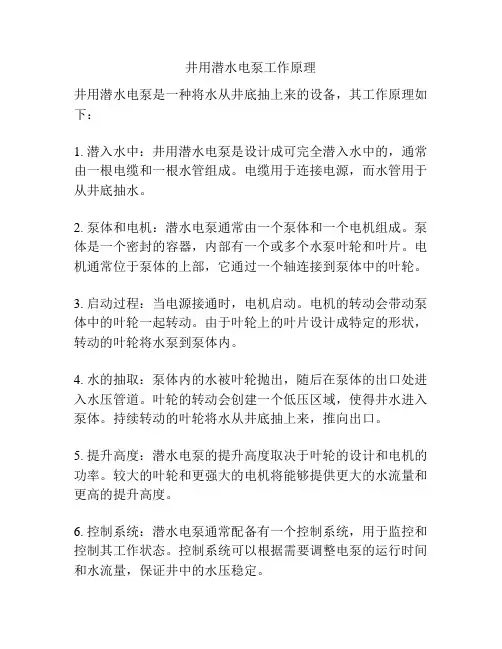

井用潜水电泵工作原理
井用潜水电泵是一种将水从井底抽上来的设备，其工作原理如下：
1. 潜入水中：井用潜水电泵是设计成可完全潜入水中的，通常由一根电缆和一根水管组成。

电缆用于连接电源，而水管用于从井底抽水。

2. 泵体和电机：潜水电泵通常由一个泵体和一个电机组成。

泵体是一个密封的容器，内部有一个或多个水泵叶轮和叶片。

电机通常位于泵体的上部，它通过一个轴连接到泵体中的叶轮。

3. 启动过程：当电源接通时，电机启动。

电机的转动会带动泵体中的叶轮一起转动。

由于叶轮上的叶片设计成特定的形状，转动的叶轮将水泵到泵体内。

4. 水的抽取：泵体内的水被叶轮抛出，随后在泵体的出口处进入水压管道。

叶轮的转动会创建一个低压区域，使得井水进入泵体。

持续转动的叶轮将水从井底抽上来，推向出口。

5. 提升高度：潜水电泵的提升高度取决于叶轮的设计和电机的功率。

较大的叶轮和更强大的电机将能够提供更大的水流量和更高的提升高度。

6. 控制系统：潜水电泵通常配备有一个控制系统，用于监控和控制其工作状态。

控制系统可以根据需要调整电泵的运行时间和水流量，保证井中的水压稳定。

总的来说，井用潜水电泵的工作原理是通过电机驱动泵体内的叶轮旋转，从而把井底的水泵到出口处，以实现抽水的功能。

电潜泵工作原理
电潜泵是一种将电能转化为机械能的设备，用于将液体从一处抽运到另一处。

它主要由电动机、水泵、密封件和连接管线等组成。

电潜泵的工作原理是通过电动机产生的旋转力，驱动水泵进行工作。

具体来说，电动机产生的旋转力通过轴传到水泵的叶轮上，使其产生离心力。

当叶轮旋转时，液体被吸入叶轮中心，并受到离心力的作用，从叶轮的出口排出。

同时，在电潜泵的密封件的保护下，液体不会泄漏。

为了保证电潜泵的正常工作，通常在安装时，需要将电潜泵完全浸入液体中。

当电潜泵启动后，液体通过进水口进入电潜泵，并被其送到需要抽排的位置。

其中，电动机的旋转速度和叶轮的结构和直径等会影响电潜泵的工作效率和抽排能力。

总而言之，电潜泵的工作原理是利用电动机驱动水泵产生旋转力，并通过离心力将液体抽出或排入特定位置。

通过控制电动机的启停和操作水泵的结构和参数，可以实现电潜泵的工作控制和液体的输送。

《深锤电潜泵基础知识的综合性概述》一、引言在当今的石油工业中，深锤电潜泵作为一种重要的采油设备，发挥着至关重要的作用。

它的高效性、可靠性和适应性使其成为许多油田开发的首选技术之一。

本文将深入探讨深锤电潜泵的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的了解。

二、基本概念1. 定义与组成深锤电潜泵是一种将电动机和多级离心泵安装在油管内，通过电缆将电力传输至井下电动机，驱动离心泵将井液举升到地面的采油设备。

它主要由井下部分、地面部分和中间连接部分组成。

井下部分包括潜油电动机、保护器、分离器和多级离心泵；地面部分包括控制柜、变压器和井口装置；中间连接部分为电缆。

2. 工作原理深锤电潜泵的工作原理是利用潜油电动机将电能转化为机械能，驱动多级离心泵旋转。

离心泵通过叶轮的高速旋转产生离心力，将井液吸入泵内并加压，然后通过油管举升到地面。

在这个过程中，保护器起到保护电动机和密封井液的作用，分离器则用于分离井液中的气体，提高泵的效率。

3. 特点与优势深锤电潜泵具有以下特点和优势：（1）排量大：能够满足高产油井的需求。

（2）扬程高：可以将井液举升到较高的地面位置。

（3）适应范围广：适用于不同类型的油井，包括高含水井、稠油井和深井等。

（4）自动化程度高：可以实现远程监控和控制，提高生产效率。

（5）可靠性高：经过多年的发展和改进，技术成熟，可靠性得到了充分验证。

三、核心理论1. 流体力学理论深锤电潜泵的工作涉及到流体力学的多个方面，如流体的流动、压力分布、能量损失等。

在设计和运行过程中，需要考虑井液的物理性质、流速、流量等因素，以确保泵的性能和效率。

同时，还需要考虑泵的内部结构对流体流动的影响，如叶轮的形状、尺寸和转速等。

2. 电动机理论潜油电动机是深锤电潜泵的核心部件之一，其工作原理基于电动机的基本理论。

需要考虑电动机的类型、功率、转速、效率等因素，以及电动机在井下高温、高压、腐蚀等恶劣环境下的可靠性和寿命。
