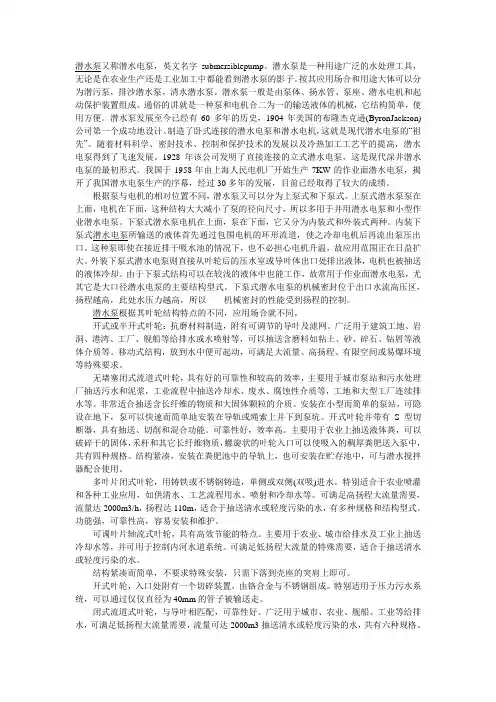

潜水泵又称潜水电泵，英文名字submersiblepump。
潜水泵是一种用途广泛的水处理工具，无论是在农业生产还是工业加工中都能看到潜水泵的影子。
按其应用场合和用途大体可以分为潜污泵，排沙潜水泵，清水潜水泵。
潜水泵一般是由泵体、扬水管、泵座、潜水电机和起动保护装置组成。
通俗的讲就是一种泵和电机合二为一的输送液体的机械，它结构简单，使用方便。
潜水泵发展至今已经有60多年的历史，1904年美国的布隆杰克逊(ByronJackson)公司第一个成功地设计、制造了卧式连接的潜水电泵和潜水电机，这就是现代潜水电泵的“祖先”。
随着材料科学、密封技术、控制和保护技术的发展以及冷热加工工艺平的提高，潜水电泵得到了飞速发展。
1928年该公司发明了直接连接的立式潜水电泵，这是现代深井潜水电泵的最初形式。
我国于1958年由上海人民电机厂开始生产7KW的作业面潜水电泵，揭开了我国潜水电泵生产的序幕，经过30多年的发展，目前已经取得了较大的成绩。
根据泵与电机的相对位置不同，潜水泵又可以分为上泵式和下泵式。
上泵式潜水泵泵在上面，电机在下面，这种结构大大减小了泵的径向尺寸，所以多用于井用潜水电泵和小型作业潜水电泵。
下泵式潜水泵电机在上面，泵在下面，它又分为内装式和外装式两种。
内装下泵式潜水电泵所输送的液体首先通过包围电机的环形流道，使之冷却电机后再流出泵压出口。
这种泵即使在接近排干吸水池的情况下，也不必担心电机升温，故应用范围正在日益扩大。
外装下泵式潜水电泵则直接从叶轮后的压水室或导叶体出口处排出液体，电机也被抽送的液体冷却。
由于下泵式结构可以在较浅的液体中也能工作，故常用于作业面潜水电泵，尤其它是大口径潜水电泵的主要结构型式。
下泵式潜水电泵的机械密封位于出口水流高压区，扬程越高，此处水压力越高，所以机械密封的性能受到扬程的控制。
潜水泵根据其叶轮结构特点的不同，应用场合就不同。
开式或半开式叶轮：抗磨材料制造，附有可调节的导叶及滤网。
一、电潜泵采油是为适应经济有效地开采地下石油而逐渐发展起来日趋成熟的一种人工采油方式。
它具有排量扬程范围大、功率大、生产压差大、适应性强、地面工艺流程简单、机组工作寿命长、管理方便、经济效益显著的特点。
二、电潜泵工作原理电潜泵是由多级叶导轮串接起来的一种电动离心泵除了其直径小长度长外工作原理与普通离心泵没有多大差别当潜油电机带动泵轴上的叶导轮高速旋转时处于叶轮内的液体在离心力的作用下从叶轮中心沿叶片间的流道甩向叶轮的四周由于液体受到叶片的作用其压力和速度同时增加在导轮的进一步作用下速度能又转变成压能同时流向下一级叶轮入口。
如此逐次地通过多级叶导轮的作用流体压能逐次增高而在获得足以克服泵出口以后管路阻力的能量时而流至地面达到石油开采的目的。
三、性能参数额定排量Q、额定扬程压头H、额定轴功率P、额定效率η、额定转速n等参数。
电潜泵的额定排量和效率取决于泵型额定扬程决定于泵型和级数额定轴功率由额定排量和扬程确定额定转速取决于电机结构。
电潜泵采油系统由井下和地面两大部分组成一、井下系统组成及作用电潜泵井下系统主要由电机、潜油泵、保护器、分离器、测压装置、动力电缆、单流阀、测压阀泄油阀、扶正器等组成。
1、电潜泵电机是电潜泵机组的原动机一般位于最下端。
它是三相鼠笼异步电机其工作原理与普通三相异步电机一样把电能转变成机械能2、保护器位于电机与气体分离器之间上端与分离器相连下端与电机相连起保护电机作用。
其基本作用有以下四个方面密封电机轴动力输出端防止井液进入电机保护器充油部分允许与井液相通起平衡作用平衡电机内外腔压力容纳电机升温时膨胀的电机油和补充电机冷却时电机油的收缩和损耗的电机油通过其内的止推轴承承担泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡轴向力起连接作用连接电机轴与泵分离器轴连接电机壳体与泵分离器壳体。
保护器的种类很多从原理上可以分为连通式保护器、沉淀式保护器和胶囊式保护器等三种3、分离器位于潜油泵的下端是泵的入口其作用是将地层流体中的自由气分离出来以减少气体对泵的排量、扬程和效率等特性参数的影响和避免气蚀发生。
一、电潜泵采油是为适应经济有效地开采地下石油而逐渐发展起来日趋成熟的一种人工采油方式。
它具有排量扬程范围大、功率大、生产压差大、适应性强、地面工艺流程简单、机组工作寿命长、管理方便、经济效益显著的特点.二、电潜泵工作原理电潜泵是由多级叶导轮串接起来的一种电动离心泵除了其直径小长度长外工作原理与普通离心泵没有多大差别当潜油电机带动泵轴上的叶导轮高速旋转时处于叶轮内的液体在离心力的作用下从叶轮中心沿叶片间的流道甩向叶轮的四周由于液体受到叶片的作用其压力和速度同时增加在导轮的进一步作用下速度能又转变成压能同时流向下一级叶轮入口。
如此逐次地通过多级叶导轮的作用流体压能逐次增高而在获得足以克服泵出口以后管路阻力的能量时而流至地面达到石油开采的目的.三、性能参数额定排量Q、额定扬程压头H、额定轴功率P、额定效率η、额定转速n等参数。
电潜泵的额定排量和效率取决于泵型额定扬程决定于泵型和级数额定轴功率由额定排量和扬程确定额定转速取决于电机结构。
电潜泵采油系统由井下和地面两大部分组成一、井下系统组成及作用电潜泵井下系统主要由电机、潜油泵、保护器、分离器、测压装置、动力电缆、单流阀、测压阀泄油阀、扶正器等组成。
1、电潜泵电机是电潜泵机组的原动机一般位于最下端。
它是三相鼠笼异步电机其工作原理与普通三相异步电机一样把电能转变成机械能2、保护器位于电机与气体分离器之间上端与分离器相连下端与电机相连起保护电机作用。
其基本作用有以下四个方面密封电机轴动力输出端防止井液进入电机保护器充油部分允许与井液相通起平衡作用平衡电机内外腔压力容纳电机升温时膨胀的电机油和补充电机冷却时电机油的收缩和损耗的电机油通过其内的止推轴承承担泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡轴向力起连接作用连接电机轴与泵分离器轴连接电机壳体与泵分离器壳体。
保护器的种类很多从原理上可以分为连通式保护器、沉淀式保护器和胶囊式保护器等三种3、分离器位于潜油泵的下端是泵的入口其作用是将地层流体中的自由气分离出来以减少气体对泵的排量、扬程和效率等特性参数的影响和避免气蚀发生。
潜水泵工作原理潜水泵是一种常用的水泵类型，广泛应用于工农业生产和生活领域。
它的工作原理是通过将电动机与水泵机械部分紧密结合在一起，将电动机安装在水泵的内部，通过潜入水中工作来提供水的输送和排放功能。
潜水泵的工作原理可以分为以下几个方面：1. 结构原理：潜水泵由电动机、泵体、叶轮、机械密封等部分组成。
电动机通过轴承支撑固定在泵体上，泵体则负责将水引入泵内。
叶轮则负责将水加速并推动水流，而机械密封则起到密封泵体和电动机之间的作用。
2. 工作原理：当潜水泵开始工作时，电动机会通过电源提供动力，驱动叶轮高速旋转。
叶轮的旋转会产生离心力，将水吸入泵体内。
随着叶轮的旋转，水会被推向泵体的出口，并通过管道输送到需要的地方。
3. 水力原理：潜水泵的工作原理基于水力原理，利用离心力和压力差将水从低处抽取到高处。
当叶轮旋转时，水被迫离心分离，形成一个低压区域，水会自然流入低压区域，然后被推向高压区域，最终排出泵体。
4. 自吸原理：潜水泵具有自吸功能，可以在无水状态下自动排气和吸水。
当潜水泵启动时，由于叶轮的旋转和泵体的设计，泵内的空气会被排出，同时水会被吸入泵体。
这种自吸原理使得潜水泵具有较好的吸水能力和排水能力。
5. 应用原理：潜水泵的工作原理使其广泛应用于各个领域。
在农业生产中，潜水泵可以用于灌溉、排水和供水；在工业生产中，潜水泵可以用于供水、冷却和循环系统；在城市建设中，潜水泵可以用于污水处理、排水和供水等。
总结起来，潜水泵的工作原理是通过电动机驱动叶轮旋转，产生离心力和压力差，将水从低处抽取到高处，并通过管道输送到需要的地方。
潜水泵具有自吸功能和广泛的应用领域，是一种高效、可靠的水泵设备。
潜水泵工作原理潜水泵是一种用于将液体从低处抽送到高处的水泵，它广泛应用于工业、农业、建筑、市政等领域。
潜水泵的工作原理是通过电动机驱动叶轮旋转，从而产生离心力，将液体吸入泵体并通过出口排出。
潜水泵的主要组成部分包括电动机、泵体、叶轮、密封装置和电缆等。
电动机是潜水泵的动力源，通常采用三相异步电动机。
泵体是潜水泵的主要承载部分，其内部设置有叶轮和导叶等组件。
叶轮是潜水泵的核心部件，它通过旋转产生离心力，将液体吸入泵体并推送到出口。
密封装置用于防止液体泄漏，常见的有机械密封和填料密封。
电缆用于将电能传输到电动机，同时也起到固定泵体的作用。
潜水泵的工作流程如下：1. 启动电动机：通过外部电源将电能传输到电动机，启动电动机开始运转。
2. 产生离心力：电动机驱动叶轮旋转，叶轮的旋转产生离心力。
3. 吸入液体：离心力使得液体进入泵体，通过进口进入泵体内部。
4. 推送液体：液体被叶轮推送到出口处，经过出口排出。
5. 循环往复：潜水泵持续工作，不断将液体从低处抽送到高处。
潜水泵的工作原理基于离心力的产生和利用。
当叶轮旋转时，液体被离心力推动，从而实现液体的抽送和输送。
潜水泵的性能受到多个因素的影响，包括电动机功率、叶轮直径、泵体结构等。
根据实际需求，可以选择不同型号和规格的潜水泵。
潜水泵具有以下优点：1. 体积小、结构紧凑：潜水泵的泵体和电动机一体化设计，体积小巧，可以方便地安装在液体中。
2. 使用方便：潜水泵可以直接放入液体中工作，无需额外的管道和设备。
3. 抽水效率高：潜水泵通过离心力推送液体，具有较高的抽水效率。
4. 适应性强：潜水泵适用于各种液体，包括清水、污水、腐蚀性液体等。
5. 维护方便：潜水泵的维护相对简单，通常只需定期清洗和检查密封装置。
总结起来，潜水泵是一种通过电动机驱动叶轮旋转产生离心力，将液体从低处抽送到高处的水泵。
其工作原理基于离心力的产生和利用，具有体积小、使用方便、抽水效率高、适应性强和维护方便等优点。
《深锤电潜泵基础知识的综合性概述》一、引言在当今的石油工业中，深锤电潜泵作为一种重要的采油设备，发挥着至关重要的作用。
它的高效性、可靠性和适应性使其成为许多油田开发的首选技术之一。
本文将深入探讨深锤电潜泵的基础知识，包括基本概念、核心理论、发展历程、重要实践以及未来趋势，为读者提供一个全面而深入的了解。
二、基本概念1. 定义与组成深锤电潜泵是一种将电动机和多级离心泵安装在油管内，通过电缆将电力传输至井下电动机，驱动离心泵将井液举升到地面的采油设备。
它主要由井下部分、地面部分和中间连接部分组成。
井下部分包括潜油电动机、保护器、分离器和多级离心泵；地面部分包括控制柜、变压器和井口装置；中间连接部分为电缆。
2. 工作原理深锤电潜泵的工作原理是利用潜油电动机将电能转化为机械能，驱动多级离心泵旋转。
离心泵通过叶轮的高速旋转产生离心力，将井液吸入泵内并加压，然后通过油管举升到地面。
在这个过程中，保护器起到保护电动机和密封井液的作用，分离器则用于分离井液中的气体，提高泵的效率。
3. 特点与优势深锤电潜泵具有以下特点和优势：（1）排量大：能够满足高产油井的需求。
（2）扬程高：可以将井液举升到较高的地面位置。
（3）适应范围广：适用于不同类型的油井，包括高含水井、稠油井和深井等。
（4）自动化程度高：可以实现远程监控和控制，提高生产效率。
（5）可靠性高：经过多年的发展和改进，技术成熟，可靠性得到了充分验证。
三、核心理论1. 流体力学理论深锤电潜泵的工作涉及到流体力学的多个方面，如流体的流动、压力分布、能量损失等。
在设计和运行过程中，需要考虑井液的物理性质、流速、流量等因素，以确保泵的性能和效率。
同时，还需要考虑泵的内部结构对流体流动的影响，如叶轮的形状、尺寸和转速等。
2. 电动机理论潜油电动机是深锤电潜泵的核心部件之一，其工作原理基于电动机的基本理论。
需要考虑电动机的类型、功率、转速、效率等因素，以及电动机在井下高温、高压、腐蚀等恶劣环境下的可靠性和寿命。
第八章电潜泵专业技术电潜泵采油是为适应经济有效地开采地下石油而逐渐发展起来日趋成熟的一种人工采油方式。
它具有排量扬程范围大、功率大、生产压差大、适应性强、地面工艺流程简单、机组工作寿命长、管理方便、经济效益显著的特点。
自1928年第一台电潜泵投入使用以来，经过20世纪70年代的发展，电潜泵采油在井下机组设计、制造及油井选择、机组选型成套、工况监测诊断及保护、分层开采和测试等配套工艺方面日臻完善，在制造适应高温、高粘度、高含砂、高含气、含H2S和C2O等恶劣环境的电潜泵机组方面也取得了很大进展。
不仅用于油井采油，还用于气井排液采气和水井采水注水。
第一节电潜泵系统组成一、电潜泵工作原理及系统组成电潜泵是由多级叶导轮串接起来的一种电动离心泵，除了其直径小长度长外，工作原理与普通离心泵没有多大差别。

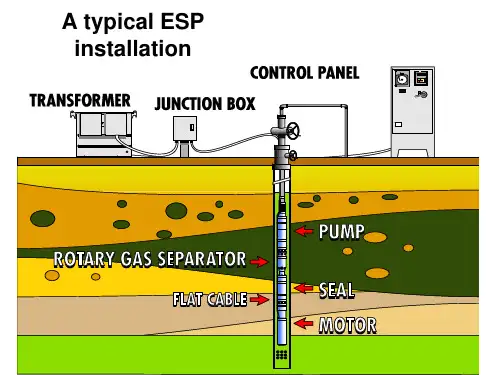

电潜泵是将电机、保护器、油气分离器、潜油泵和电缆下入井内，泵与油管连接，地面电源通过变压器、控制屏后经电缆给电机馈电使电机运转，驱动多级离心泵将原油举升到地面。
潜油电泵由三部分七大件组成：1．井下部分：包括潜油电机、保护器、分离器和多级离心泵2．中间部分：潜油电缆3．地面部分：包括控制屏和电泵变压器二、电潜泵种类电潜泵分为带变频控制与不带变频控制两种：1．带变频控制的电潜泵带变频控制的电潜泵的供电流程：主开关室---变压器---变频控制屏---接线盒---潜油电机。
变频控制可根据油井的生产情况改变电源频率，以实现改变潜油电泵转速而达到改变排量的目的，另外，使用变频控制屏，在机组启动时，可以低频开始起动，然后逐渐升高频率到额定值，这样可以减小机组的起动转矩，有利于延长机组寿命。
2．不带变频的电潜泵其供电流程如下：主开关室---变压器---控制屏---接线盒---潜油电机早期渤海石油使用电潜泵主要依靠进口，如美国雷达、哈里巴顿等；随着近10年国产技术的飞速发展，目前中海油已基本上实现了电潜泵国产化，制造厂家主要有大庆、天津、胜利等等。
中国水泵行业后起之秀--上海沈泉泵业，是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
工作原理：
潜水泵有好几种，电机里的线包有油浸式和水浸式还有是干式。
使用前必须先看说明书，不能搞错，长期不用，必须在使用前还得把叶轮弄转，不然会因为长期不用卡死而烧包。
开泵前，吸入管和泵内必须充满液体。
开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。
此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。
基本参数：
1、包括流量、扬程、泵转速、配套功率、额定电流、效率、出水口管径等等。
2、潜水泵成套由控制柜，潜水电缆，扬水管，潜水电泵和潜水电机组成。
潜水泵主要用途及适用范围：
包括矿山抢险、建设施工排水、农业水排灌、工业水循环、城乡居民饮用水供应，甚至抢险救灾等。
