电潜泵的详细介绍ppt-课件

主要内容
、电潜泵系统概述 、井下多级离心泵工作特性 、电潜泵系统的设计 、电潜泵井生产管柱 、电潜泵井的管理 、电潜泵井工况分析及故障处理
2
一、电潜泵系统概述
与其它机械采油相比，电潜泵具有排量扬程范围广、功 率大、生产压差大、适应性强、地面工艺简单、机组寿命 较长、管理方便、经济效益显著等特点，因而得到了极大 地应用，已经成为海洋石油开采的主力军。
、动力电缆
动力电缆是电机与地面控制系统相联系传送电力纽带
10
一、电潜泵系统概述
和PSI/PHD信号的通道，是一种耐油、耐 盐水、耐其它化学物质腐蚀的油井专用电 缆，工作于油套管之间。分为小扁电缆（ 又叫电机引线，俗称小扁）、大扁电缆（ 俗称大扁）和圆电缆，按温度等级可以分 为90℃、120℃、150℃等3个等级，部分 厂家还可生产更高等级的潜油电缆。
、泄油阀
泄油阀一般安装在单流阀以上1－2跟油管处，它是检泵 作业上提管柱时油管内流体的排放口，以减轻修井机符合和防 止井液污染平台甲板和环境。泄油阀目前有两种：投棒泄流、
12
一、电潜泵系统概述
投球液力泄流。前者用于稀油和高含水稠油井比较合适，用 于稠油井泄油成功率低；后者可以重复使稠油井泄油更好， 成功率高。
电缆头是电机和电缆连接的特殊部件，其质量好坏直接关系 到电机的运行寿命，要求较高的电气和机械性能。从性能和结构 分为两种：缠绕式和插入式。
11
一、电潜泵系统概述
、单流阀
其作用主要是：保护足够高的回压，使得泵在启动后 能很快在额定点工作；防止停泵以上流体回落引起机组反转脱 扣；便于生产管柱验封。一般安装在泵出口1－2跟油管处，采 用标准油管扣于上下油管连接。
电缆穿透器
生产油管 泵 油气分离器 保护器
潜油电机
油层 4
一、电潜泵系统概述
、电机
电潜泵电机又叫潜油电机，它是电潜泵 机组的原动机，一般位于最下端。它是三相 鼠笼异步电机，其工作原理与普通三相异步 电机一样，把电能转变成机械能。
但是，它与普通电机相比，具有以下特 点：机身细长，一般直径160mm以下，长度5 ～10启动转 矩大，0.3s即可达到额定转速；转动惯量小
6
一、电潜泵系统概述
个离心泵。潜油泵按叶轮是否固定分为浮动式 、半浮动式和固定式三种。
、保护器
保护器又叫潜油电机保护器，是电潜泵所 特有的。其位于电机与气体分离器之间，上端 与分离器相连，下端与电机相连，起保护电机 作用。其基本作用有以下四个方面：密封电机 轴动力输出端，防止井液进人电机；保护器充 油部分允许与井液相通起平衡作用，平衡电机
、滑套
滑套主要用来提供油管和环空之间的流动通道，有下列 用途：
① 完井后诱喷； ② 循环压井； ③ 气举； ④ 坐挂射流泵；
13
一、电潜泵系统概述
⑤多油层内，选择性对不同的油层进行生产、测试或增产措 施； ⑥多层混采； ⑦下入堵塞器关井或油管试压； ⑧循环化学剂防腐等。
滑套开关常用的工具，用钢丝把它下入井中滑套位置， 通过钢丝作业可对井下滑套进行开关作业。有的滑套通过向 下震击使内套筒下移而打开滑套，有的则需要向上震击向上 移动内套筒使滑套打开。
7
一、电潜泵系统概述
内外腔压力，容纳电机升温时膨胀的电机油和补充电机冷却 时电机油的收缩和损耗的电机油；通过其内的止推轴承承担 泵轴、分离器轴和保护器轴的重量及泵所承受的任何不平衡 轴向力；起连接作用，连接电机轴与泵/分离器轴，连接电机 壳体与泵/为离器壳体。
保护器的种类很多，从原理上可以分为连通式保护器、 沉淀式保护器和胶囊式保护器等三种。
15
一、电潜泵系统概述
、封隔器
封隔器是用于井下套管或裸眼里封隔油、气、水层的专用 工具。通过外力作用，使胶筒长度缩短和直径变大密封油、套 环形空间，分隔封隔器上下的油、气、水层，从而实现油、水 井的分层测试、分层采油、分层注水、分层改造和封堵水层。
分类：根据封隔器封隔件的工作原理不同，将封隔器分为 自封式、压缩式、楔入式和扩张式四种类型。
、油气分离器
气体分离器，又叫油气分离器，简称分离器，位于潜油 泵的下端，是泵的入口。其作用是将油井生产流体中的自由
8
一、电潜泵系统概述
气分离出来，以减少气体对泵的排量、 扬程和效率等特性参数的影响，和避免 气蚀发生。
按不同的工作原理，可将其分为沉 降式（重力式）和旋转式（离心式）两 种。 沉降分离器：GLR<10％，效率<37％ 旋转式分离器：GLR<30％，效率>90％
9
一、电潜泵系统概述
、测压装置
电潜泵井测压系统有两大类，一类是电子式的，一类 是机械式的。主要用于监测油井的供液和电机工作温度情 况。电子式的有PHD和PSI两种，可以进行连续监测；机械 式的也有两种，一种是测压阀，一种是毛细管，前者通过 钢丝作业实施但不能连续监测，后者通过毛细钢管传递压 力，可以连续工作和监测。

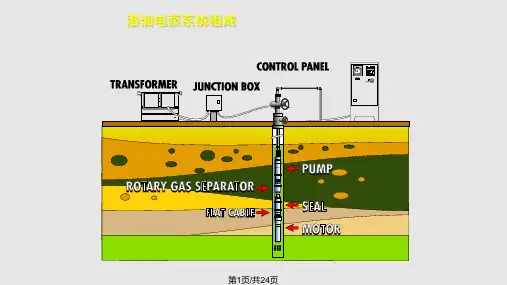

电潜泵采油系统主要由井下和地面两大部分组成。 地面部分：变压器、控制柜、接线盒、井上安全阀、井口 盘、采油树等。 井下部分：动力电缆、多级离心泵、气体分离器、电机、 电机保护器、单流阀、泄油阀、井下安全阀等组成。
3
一、电潜泵系统概述
控制管线 防气阀
卸油阀 单流阀
套管
接线盒 井口 动力电缆 安全阀 电缆封隔器
5
一、电潜泵系统概述
，滑行时间一般不超过3s；绝缘等级高，绝缘材料耐高温、高 压和油气水的综合作用；电机内腔充满电机油以隔绝井液和便 于散热；有专门的井液与电机油的隔离密封装置一一保护器。
潜油电机结构，它由定子、转子、止推轴承和机油循环冷 却系统等部分组成。
、潜油泵
潜油泵为多级离心泵，包括固定和转动两大部分。固定部 分由导轮、泵壳和轴承外套组成；转动部分包括叶轮、轴、键 、摩擦垫、轴承和卡簧。电潜泵分节，节中分级，每级就是一
14
一、电潜泵系统概述
、井下安全阀
井下安全阀是井中流体非正常流动的控制 装置，安全阀下入井中后，通过地面加压， 压力经液控管线传至两个密封盘根之间的传 压孔到活塞上，推动活塞向下移动，并压缩 弹簧，将活瓣打开，如果保持控制管线压力 ，安全阀处于打开位置，释放控制管线压力 ，靠弹簧张力向上推动活塞上移，阀处于关 闭状态。
