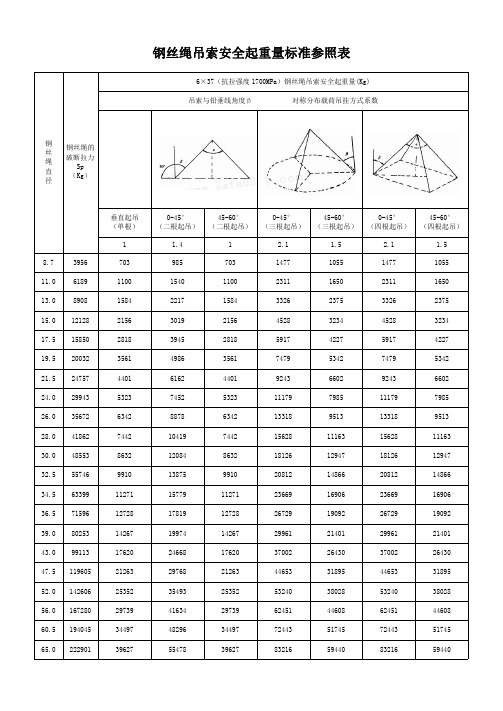

钢丝绳吊索安全起重量标准参照表钢丝绳直径钢丝绳的破断拉力Sp（Kg）6×37（抗拉强度1700MPa）钢丝绳吊索安全起重量(Kg)吊索与铅垂线角度β对称分布载荷吊挂方式系数垂直起吊（单根）0-45°（二根起吊）45-60°（二根起吊）0-45°（三根起吊）45-60°（三根起吊）0-45°（四根起吊）45-60°（四根起吊）1 1.41 2.1 1.5 2.1 1.58.739567039857031477105514771055 11.061891100154011002311165023111650 13.089081584221715843326237533262375 15.0121282156301921564528323445283234 17.5158502818394528185917422759174227 19.5200323561498635617479534274795342 21.5247574401616244019243660292436602 24.029943532374525323111797985111797985 26.035672634288786342133189513133189513 28.041862744210419744215628111631562811163 30.048553863212084863218126129471812612947 32.555746991013875991020812148662081214866 34.56339911271157791127123669169062366916906 36.57159612728178191272826729190922672919092 39.08025314267199741426729961214012996121401 43.09911317620246681762037002264303700226430 47.511960521263297682126344653318954465331895 52.014260625352354932535253240380285324038028 56.016728029739416342973962451446086245144608 60.519404534497482963449772443517457244351745 65.022290139627554783962783216594408321659440注：1.本表所选钢丝绳为6×37，抗拉强度为1700MPa；安全起重量计算公式为：W=SpKeK式中W：钢丝绳安全起重量，Kg。
钢丝绳×起重参数表正式版钢丝绳6×37起重参数表25吨吊车参数表(主臂起重性能表)25吨吊车参数表(副臂起重性能表)从以上参数表得出：25吨吊车主臂仰角在65度时，加上副臂可吊重量（1.5-0.25-0.05）=1.2吨，最大起吊高度是sin65οΧ(15+32)-2=40米。
在组排构架柱及横梁施工中，吊车工作幅度一般在3～10米之间，起吊重量在1.7～2.5吨之间,起吊高度在10.5～29.12米之间，完全满足组排和卸车工作需要。
3.2、工器具的选用吊索选用吊索与构件的夹角一般不应小于30度,通常采用45度～60度，以减小吊索对构件产生的水平压力。
卸车和组排时使用钢丝绳:构架柱2根钢丝绳,，按45度考虑直径为24mm。
吊装构架柱时使用2根钢丝绳, 直径为28mm.吊装横梁时使用2根钢丝绳,直径15mm。
钢丝绳的允许拉力计算:[Fg]=a×Fg÷k式中: [Fg]----钢丝绳的允许拉力(kN);Fg-----钢丝绳的钢丝破断拉力总和(kN);a------换算系数(0.82);k------钢丝绳的安全系数(8)钢丝绳的技术数据表：F=G÷ncosβF-----一根吊索的拉力；G-----构件重量；n-----选用的吊索数；β-----吊索与垂直线之间的夹角。
如G＝3吨，n＝2，β＝90－ ＝30，求根吊索的拉力值？F=G÷ncosβ＝3÷2×0.866＝1.73 kN由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表，可知一根吊索的拉力值远小于钢丝绳的破断拉力值(kN)。
吊重物用钢丝绳根数和直径选用表k=8根据上表计算成果，在满足要求的情况下，尽量减少钢丝绳型号及提高安全系数，本工程吊装用钢丝绳使用公称直径为15mm、24.0mm、28.0mm的钢丝绳进行吊装作业。

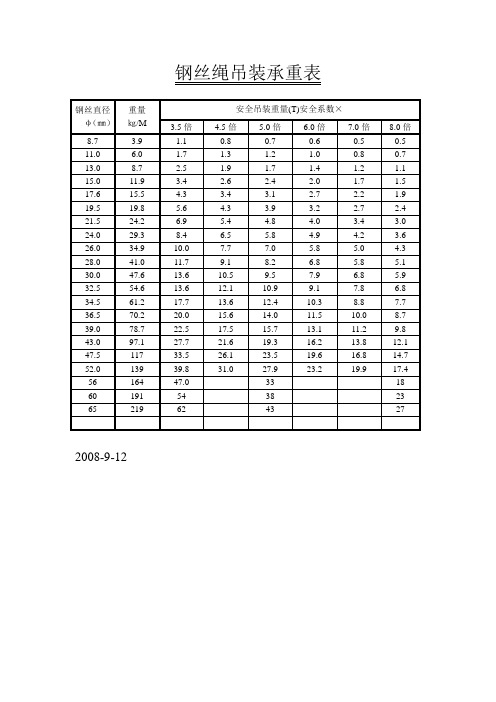

吊装设备和工器具汇总表钢丝绳吊装承重表2008-9-12此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。
钢丝绳吊装承重表2008-9-12一、钢丝绳的种类钢丝绳是把很多根直径为0.3～3mm的高强度碳素钢钢丝先拧成股,再把若干股围绕着绳芯拧成绳的。
钢丝绳种类很多,按绕捻方法不同可分为左同向捻、右同向捻、左交互捻、右交互捻四种,起重作业中常用右交互捻钢丝绳。
按钢丝绳芯材料不同可分为麻芯、石棉芯和金属绳芯三种,起重作业中常采用麻芯钢丝绳,麻芯中浸有润滑油,起减小绳股及钢丝之间的摩擦和防腐蚀的作用。
按钢丝绳绳股及丝数不同可分为6×19、6×37和6×61三种,起重作业中最常用的是6×19和6×37钢丝绳。
按钢丝表面处理不同又可分为光面和镀钵两种,起重作业中常用光面钢丝绳。
按钢丝绳股结构分类,又可分为点接触绳、线接触绳和面接触绳。
点接触绳的各层钢丝直径相同,但各层螺距不等,所以钢丝互相交叉形成点接触,在工作中接触应力很高,钢丝易磨损折断,但其制造工艺简单。
线接触绳的股内钢丝粗细不同,将细钢丝置于粗钢丝的沟槽内,粗细钢丝间成线接触状态。
由于线接触钢丝绳接触应力较小,钢???绳寿命长,同时挠性增加。
由于线接触钢丝绳较为密实,所以相同直径的钢丝绳,线接触绳破断拉力大些。
绳股内钢丝直径相同的同向捻钢丝绳也属线接触绳。
面接触绳的股内钢丝形状特殊,采用异形断面钢丝,钢丝间呈面状接触。
其优点是外表光滑,抗腐蚀和耐磨性好,能承受较大的横向力;但价格昂贵,故只能在特殊场合下使用。
二、钢丝绳的规格参数一般起重作业可采用GB/T8918-1996《钢丝绳》中6×19和6×37钢丝绳,其规格参数见表 1和表2。
三、钢丝绳的标记目前在起重机上所采用的钢丝绳主要是普通型结构钢丝绳,绳6×19和绳6×37。
按照国家标准《圆股钢丝绳》(GB1102一74)的规定,钢丝绳的标记方法如下:如,钢丝绳6×37-15.0-170-I一甲一镀一右交GB1102-74这表示该圆股钢丝绳由6股捻制,股的结构形式为点接触,每股有37根钢丝,纤维绳芯, 钢丝绳直径15.Omm,由公称抗拉强度1700MPa的I号甲组镀钵钢丝制成,钢丝绳的捻向为右交互捻。
