钢丝绳×起重参数表正式版钢丝绳6×37起重参数表25吨吊车参数表(主臂起重性能表)25吨吊车参数表(副臂起重性能表)从以上参数表得出：25吨吊车主臂仰角在65度时，加上副臂可吊重量（1.5-0.25-0.05）=1.2吨，最大起吊高度是sin65οΧ(15+32)-2=40米。
在组排构架柱及横梁施工中，吊车工作幅度一般在3～10米之间，起吊重量在1.7～2.5吨之间,起吊高度在10.5～29.12米之间，完全满足组排和卸车工作需要。
3.2、工器具的选用吊索选用吊索与构件的夹角一般不应小于30度,通常采用45度～60度，以减小吊索对构件产生的水平压力。
卸车和组排时使用钢丝绳:构架柱2根钢丝绳,，按45度考虑直径为24mm。
吊装构架柱时使用2根钢丝绳, 直径为28mm.吊装横梁时使用2根钢丝绳,直径15mm。
钢丝绳的允许拉力计算:[Fg]=a×Fg÷k式中: [Fg]----钢丝绳的允许拉力(kN);Fg-----钢丝绳的钢丝破断拉力总和(kN);a------换算系数(0.82);k------钢丝绳的安全系数(8)钢丝绳的技术数据表：F=G÷ncosβF-----一根吊索的拉力；G-----构件重量；n-----选用的吊索数；β-----吊索与垂直线之间的夹角。
如G＝3吨，n＝2，β＝90－ ＝30，求根吊索的拉力值？F=G÷ncosβ＝3÷2×0.866＝1.73 kN由上计算例子结合本工程最大吊装、构架柱横梁重量和上述钢丝绳的技术数据表，可知一根吊索的拉力值远小于钢丝绳的破断拉力值(kN)。
吊重物用钢丝绳根数和直径选用表k=8根据上表计算成果，在满足要求的情况下，尽量减少钢丝绳型号及提高安全系数，本工程吊装用钢丝绳使用公称直径为15mm、24.0mm、28.0mm的钢丝绳进行吊装作业。
吊装设备和工器具汇总表钢丝绳吊装承重表2008-9-12此调试单当系统参数出现意外丢失时，允许根据此参数进行设置！1、LOC/REM，当变频器初次上电时，状态处于REM远程控制模式，由控制端子块来控制。
国标钢丝绳理论重量及技术参数表一、概述国标钢丝绳是一种重要的起重设备，广泛应用于各个领域。
钢丝绳可以用于各种吊装设备，例如桥梁起重机、港口吊装机、铁路起重机等。
本文将介绍国标钢丝绳的理论重量及其他技术参数。
二、理论重量国标钢丝绳的理论重量是指钢丝绳在规定长度情况下的重量。
按照国际钢丝绳标准GB/T 20118-2006，钢丝绳的理论重量计算公式如下：M= p x d^2 / 4 x π x l x 10^-6其中，M为钢丝绳的理论重量，单位为千克；p为钢丝绳的密度，单位为千克/立方米；d为钢丝绳中钢丝的直径，单位为毫米；l为钢丝绳的长度，单位为米；π为圆周率，取3.1416。
按照GB/T 20118-2006标准，常见的钢丝绳的理论重量如下表所示。
注：上表中的钢丝绳规格为常见规格，且本表中所列的数据仅供参考，实际数值因厂家不同会有些许差异。
同时，在使用钢丝绳时，还需结合实际情况进行强度选择。
三、其他技术参数1、强度等级钢丝绳的强度等级是指钢丝绳所能承受的最大静载荷，是钢丝绳使用的最大保证载荷，单位为吨（t）。
按照GB/T20118-2006标准，钢丝绳的强度等级分为1770MPa、1960MPa、2160MPa、2260MPa和2380MPa等级。
强度等级越高，意味着钢丝绳的强度越大，可承受的最大载荷也越高。
2、钢丝绳结构钢丝绳的结构是指由许多钢丝编织而成的钢索结构。
按照钢丝绳结构不同，可以分为单股钢丝绳、多股钢丝绳和绳芯钢丝绳三种类型。
（1）单股钢丝绳：由一个或多个钢丝并列组成的钢丝，称为单股钢丝绳。
单股钢丝绳常用于吊装单个重量较小的物品，例如吊桶等。
（2）多股钢丝绳：由若干个单股钢丝绳捻合而成的钢丝绳，称为多股钢丝绳。
钢丝绳中一般由6~19股的单股钢丝组合而成。
多股钢丝绳适用于吊装较大重量的物品，例如货车、港口吊装等。
（3）绳芯钢丝绳：由若干个单股或多股钢丝绳捻合在一起，中间衬有纤维绳芯的钢丝绳，称为绳芯钢丝绳。

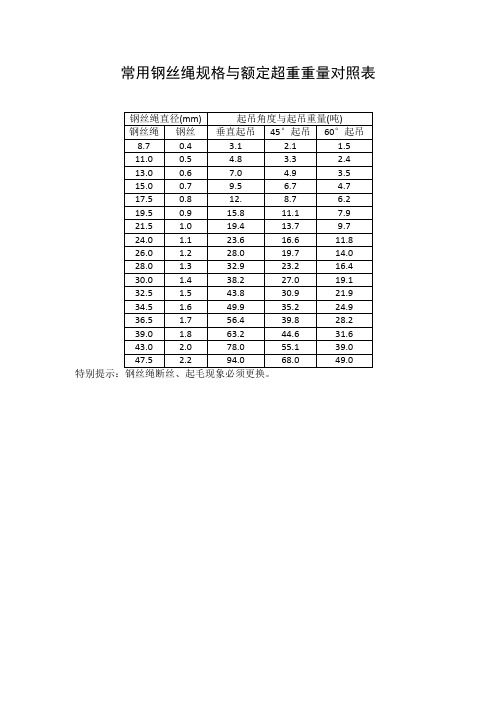

常用钢丝绳规格与额定超重重量对照表
钢丝绳直径(mm) 起吊角度与起吊重量(吨)
钢丝绳 钢丝 垂直起吊 45°起吊 60°起吊
8.7 0.4 3.1 2.1 1.5
11.0 0.5 4.8 3.3 2.4
13.0 0.6 7.0 4.9 3.5
15.0 0.7 9.5 6.7 4.7
17.5 0.8 12. 8.7 6.2
19.5 0.9 15.8 11.1 7.9
21.5 1.0 19.4 13.7 9.7
24.0 1.1 23.6 16.6 11.8
26.0 1.2 28.0 19.7 14.0
28.0 1.3 32.9 23.2 16.4
30.0 1.4 38.2 27.0 19.1
32.5 1.5 43.8 30.9 21.9
34.5 1.6 49.9 35.2 24.9
36.5 1.7 56.4 39.8 28.2
39.0 1.8 63.2 44.6 31.6
43.0 2.0 78.0 55.1 39.0
47.5 2.2 94.0 68.0 49.0
特别提示：钢丝绳断丝、起毛现象必须更换。
