QC新老七种工具

QC七大手法新旧对比老的七种工具（我的看法：老工具重点是确定问题所在，分问题的原因。

着眼于过去数据的分析。

）1.检查表：也有的叫查检表、检查单……。

用于现场收集数据。

内容应当考虑满足以下用具的使用。

也可以作防错工具，提醒操作者应当如何做。

2.层别法：将数据按照不同类别、层次进行分类统计、分析的方法。

以便查出问题。

为此，利用检查表收集数据时就要设计好类别、层次。

3.特性要因图：也叫因果图、鱼刺图。

通常结合层别法，针对不同类别和层次，把结果、现象问题作为鱼头，分析可能的原因作为鱼刺。

再查原因的原因，在鱼刺上列出分刺。

再查原因……，一直分析到根本原因为止。

4.排列图：也叫帕累图。

根据20：80规律，把鱼刺图得到的各种原因，根据某个类别、层次进行汇总统计，根据数据从大到小排列，确定关键的少数。

抓主要原因的主要方面。

根据这个原理也可以用于其他的分析工作，确定主要因素。

5.散布图：采用层别法做分析时，如果发现A和B两个因素可能相关，可加以利用。

譬如，只要控制A也就控制B了。

散布图两个坐标分别代表两个因素，把数据点上，很容易发现是否相关，以及如何相关的。

6.控制图：也叫管制图。

用来分析过程是否稳定。

过程稳定后可以用来控制过程，及时发现特殊原因。

也可以和前面的各种工具结合来改进过程，验证改进后的效果。

7．直方图：用来检查数据的分布状态，判别是否属于正常状态分布。

常常结合控制图使用。

新的七种工具（新的工具主要是从系统和过程的观点来解决问题或者预防问题的发生。

着眼于未来）1.亲和图：也叫KJ法。

把大量的意见、资料、事实、构思、方案等利用这种方法，根据相关性，把相同、相近的归在一起，形成统一的认识。

2.关联图：把原因和结果、手段和目的等绞缠在一起的一些问题，用逻辑方法查明它们关系的一种方法。

3.矩阵决策法：针对要解决的问题，识别不同群体的原因。

分群排列出各个原因，在交叉的地方分析相关的强弱、大小。

发现问题的关键在什么地方的方法。

新旧七种质量管理常用七种工具对比新七大手法要紧应用在中高层管理上，而旧七手法要紧应用在具体的实际工作中。

因此，新七大手法应用于一些管理体系比较严谨与管理水准比较高的公司QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图。

QC新七大手法：关系图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法。

一、检查表检查表又称调查表，统计分析表等。

检查表是QC七大手法中最简单也是使用得最多的手法。

但或者许正由于其简单而不受重视，因此检查表使用的过程中存在的问题很多。

使用检查表的目的：系统地收集资料、积存信息、确认事实并可对数据进行粗略的整理与分析。

也就是确认有与没有或者者该做的是否完成（检查是否有遗漏）。

二、排列图法排列图法是找出影响产品质量要紧因素的一种有效方法。

制作排列图的步骤：1、收集数据，即在一定时期里收集有关产品质量问题的数据。

如，可收集1个月或者3个月或者半年等时期里的废品或者不合格品的数据。

2、进行分层，列成数据表，马上收集到的数据资料，按不一致的问题进行分层处理，每一层也可称之一个项目；然后统计一下各类问题(或者每一项目)反复出现的次数(即频数)；按频数的大小次序，从大到小依次列成数据表，作为计算与作图时的基本根据。

3、进行计算，即根据第(3)栏的数据，相应地计算出每类问题在总问题中的百分比，计入第(4)栏，然后计算出累计百分数，计入第(5)栏。

4、作排列图。

即根据上表数据进行作图。

需要注意的是累计百分率应标在每一项目的右侧，然后从原点开始，点与点之间以直线连接，从而作出帕累托曲线。

三、因果图法因果图又叫特性要因图或者鱼骨图。

按其形状，有人又叫它为树枝图或者鱼刺图。

它是寻找质量问题产生原因的一种有效工具。

画因果分析图的注意事项：1、影响产品质量的大原因，通常从五个大方面去分析，即人、机器、原材料、加工方法与工作环境。

每个大原因再具体化成若干个中原因，中原因再具体化为小原因，越细越好，直到能够采取措施为止。

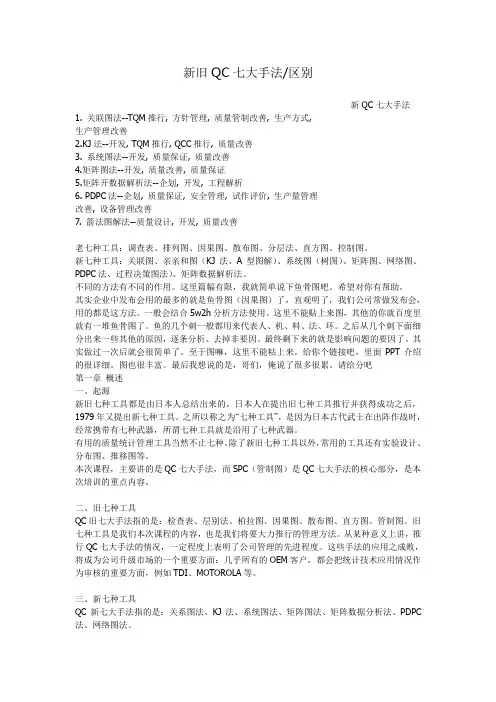

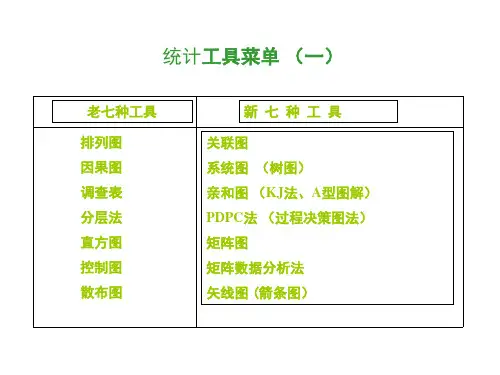

新旧QC七大手法/区别新QC七大手法1. 关联图法--TQM推行, 方针管理, 质量管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 质量改善3. 系统图法--开发, 质量保证, 质量改善4.矩阵图法--开发, 质量改善, 质量保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 质量保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--质量设计, 开发, 质量改善老七种工具：调查表、排列图、因果图、散布图、分层法、直方图、控制图。

新七种工具：关联图、亲亲和图（KJ法、A型图解）、系统图（树图）、矩阵图、网络图、PDPC法、过程决策图法）、矩阵数据解析法。

不同的方法有不同的作用。

这里篇幅有限，我就简单说下鱼骨图吧。

希望对你有帮助。

其实企业中发布会用的最多的就是鱼骨图（因果图）了，直观明了，我们公司常做发布会，用的都是这方法。

一般会结合5w2h分析方法使用。

这里不能贴上来图，其他的你就百度里就有一堆鱼骨图了。

鱼的几个刺一般都用来代表人、机、料、法、环。

之后从几个刺下面细分出来一些其他的原因，逐条分析、去掉非要因。

最终剩下来的就是影响问题的要因了。

其实做过一次后就会很简单了。

至于图嘛，这里不能粘上来。

给你个链接吧，里面PPT介绍的很详细。

图也很丰富。

最后我想说的是，哥们，俺说了很多很累。

请给分吧第一章概述一、起源新旧七种工具都是由日本人总结出来的。

日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。

之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。

有用的质量统计管理工具当然不止七种。

除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。

本次课程，主要讲的是QC七大手法，而SPC（管制图）是QC七大手法的核心部分，是本次培训的重点内容。

QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，有“老七种”和“新七种”之分。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

今天我们一起来回顾一下“老七种”。

何为QC七手法：QC七手法又称为QC七工具，一般指旧QC七手法，即层别法、检查表、柏拉图、因果图、管制图、散布图和直方图。

是质量管理及改善运用的有效工具。

QC手法的适用范围：QC手法的用途非常广泛，可以用于企业管理的方方面面（包括计划管控、员工思想意识行为管理、质量管控、成本管控、交期管控、士气管理、环境管理、安全管理、效率管理、绩效考核、日常管理等等），但主要用于品质管理及改善。

七大手法口诀：因果追原因、检查集数据、柏拉抓重点、直方显分布、散布看相关、管制找异常、层别作解析。

因果图（特性要因图、石川图、鱼骨图）：定义：当一个问题的特性（结果）受到一些要因（原因）影响时，将这些要因加以整理，成为有相互关系且有条理的图形，这个图形就称为特性要因图，又叫鱼骨图（Fish-Bone Diagram）。

用途说明：1.整理问题。

2.追查真正的原因。

3.寻找对策。

制作步骤：1. 决定问题或品质的特性——特性的选择不能使用看起来很抽象或含混不清的主题。

2. 决定大要因——须是简单的完整句，且具有某些程度或是方向性。

3. 决定中小要因。

4. 决定影响问题点的主要原因。

5. 填上制作目的、日期及制作者等资料。

应注意事项：1.脑力激荡。

2.以事实为依据。

3.无因果关系者，予以剔除，不予分类。

4.多加利用过去收集的资料。

5.重点放在解决问题上，并依结果提出对策，依5W2H原则执行。

.WHY——为什么？为什么要这么做？理由何在？原因是什么？.WHAT——是什么？目的是什么？做什么工作？.WHERE——何处？在哪里做？从哪里入手？.WHEN——何时？什么时间完成？什么时机最适宜？.WHO——谁？由谁来承担？谁来完成？谁负责？.HOW ——怎么做？如何提高效率？如何实施？方法怎样？.HOW MUCH——多少？做到什么程度？数量如何？质量水平如何？费用产出如何？6.依据特性别，分别制作不同的特性要因图。

质量管理；老七种工具一、质量管理的老七种工具指的是什么？质量管理的老七种工具是对应质量管理的新七种工具而言的，又叫做QC其中工具，包括统计分析表、数据分层表、排列图、因果分析图、直方图、散布图和控制图七种，其中工具可以单独使用也可以配合使用。

目的是服务质量管理。

二、质量管理的老七种工具的主要作用是什么？1、统计分析表：统计分析表是利用统计方法对数据进行整理和初步原因分析并形成表格以供直接阅读的一种工具，其格式多种多样，可以根据用户的习惯来自行制定，有利于对质量数据进行分类汇总查找规律。

2、数据分层表：数据分层法是统计分析表的延伸，就是将性质相同的，条件相同条件下收集的质量数据归纳比较。

例如统计分析表如果具体到每个车间工段的话，数据分层表可以具体到其班组和生产材料及影响因素，检查者的素质能力等。

可以按检查手段，按使用条件、和时效等进行分层，进行质量深入分析。

3、排列图。

排列图是在统计分析基础上，对影响质量的各个因素进行逐层分析后，通过直观手段呈现质量影响主要因素或者高频因素的一种质量管理图形，又叫柏拉图，图形的左侧纵坐标是影响频数，右侧纵坐标是影响频率，坐标趋势线是累积频数，横坐标是影响因素从大到小的排列组合4、因果分析图。

因果分析图又叫鱼骨图，是一种以原因作为因素，以结果为质量问题特征的关系图。

用箭头对应来代表。

因果分析图可以通过头脑风暴法来集思广益，调动员工发现质量问题并查找原因的积极性。

5、直方图。

直方图与排列图的作用类似，但是形式不一样。

主要是反映质量问题和管理效果总体分布的一种工具。

通过直方图可以较为直观的看出质量的特征的分布，有利于质量管理的高效准确开展。

6、散布图。

散布图的作用是通过若干数据的对应关系，使得特征和原因分布在一定平面区间内，作为查找质量特征发生原因或者条件的一种借鉴工具。

有利于判断质量问题以及客观条件和发生原因等变量之间的对应关系。

7、控制图。

控制图分为供分析的控制图和供管理用的控制图。

新旧QC七大手法/区别新QC七大手法1. 关联图法--TQM推行, 方针管理, 质量管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 质量改善3. 系统图法--开发, 质量保证, 质量改善4.矩阵图法--开发, 质量改善, 质量保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 质量保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--质量设计, 开发, 质量改善老七种工具:调查表、排列图、因果图、散布图、分层法、直方图、控制图。

新七种工具:关联图、亲亲和图(KJ法、A型图解)、系统图(树图)、矩阵图、网络图、PDPC法、过程决策图法)、矩阵数据解析法。

不同的方法有不同的作用。

这里篇幅有限,我就简单说下鱼骨图吧。

希望对你有帮助。

其实企业中发布会用的最多的就是鱼骨图(因果图)了,直观明了,我们公司常做发布会,用的都是这方法。

一般会结合5w2h分析方法使用。

这里不能贴上来图,其他的你就百度里就有一堆鱼骨图了。

鱼的几个刺一般都用来代表人、机、料、法、环。

之后从几个刺下面细分出来一些其他的原因,逐条分析、去掉非要因。

最终剩下来的就是影响问题的要因了。

其实做过一次后就会很简单了。

至于图嘛,这里不能粘上来。

给你个链接吧,里面PPT介绍的很详细。

图也很丰富。

最后我想说的是,哥们,俺说了很多很累。

请给分吧第一章概述一、起源新旧七种工具都是由日本人总结出来的。

日本人在提出旧七种工具推行并获得成功之后, 1979年又提出新七种工具。

之所以称之为“七种工具”,是因为日本古代武士在出阵作战时,经常携带有七种武器,所谓七种工具就是沿用了七种武器。

有用的质量统计管理工具当然不止七种。

除了新旧七种工具以外,常用的工具还有实验设计、分布图、推移图等。

本次课程,主要讲的是QC七大手法,而SPC(管制图)是QC七大手法的核心部分,是本次培训的重点内容。

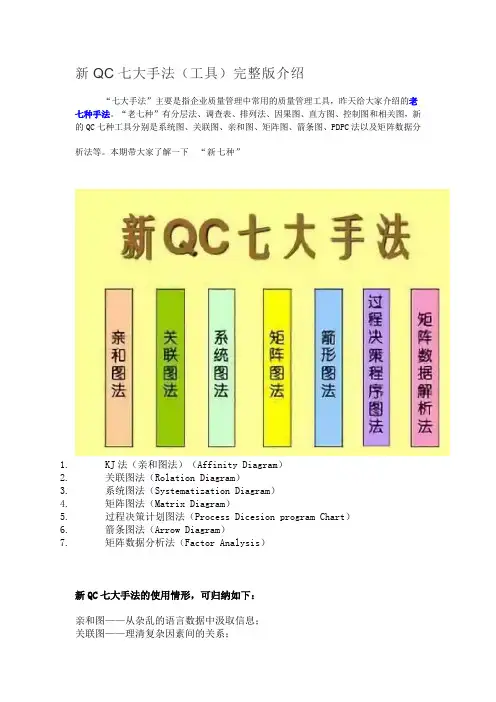

新QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，昨天给大家介绍的老七种手法。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

本期带大家了解一下“新七种”1.KJ法（亲和图法）（Affinity Diagram）2.关联图法（Rolation Diagram）3.系统图法（Systematization Diagram）4.矩阵图法（Matrix Diagram）5.过程决策计划图法（Process Dicesion program Chart）6.箭条图法（Arrow Diagram）7.矩阵数据分析法（Factor Analysis）新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息；关联图——理清复杂因素间的关系；系统图——系统地寻求实现目标的手段；矩阵图——多角度考察存在的问题,变量关系；PDPC法——预测设计中可能出现的障碍和结果；箭条图——合理制定进度计划；矩阵数据解析法—多变量转化少变量数据分析；新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具2.将语言情报用图形表示的方法3.引发思考，有效解决凌乱问题；4.充实计划；5.防止遗漏、疏忽；6.使有关人员了解；7.促使有关人员的协助；8.确实表达过程。

9.管理工具，可以应用于QC以外的领域新QC七大手法的五项益处：1.迅速掌握重点--实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划--有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程--重视问题解决的过程，不只是要求成果。

4.了解重点目标--拥有正确的方向，不会顾此失彼。

5.全员系统导向--强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。

新旧QC七大手法新的七种质量控制工具1972年，日本科技联盟的纳谷嘉信教授，由许多推行全面质量管理建立体系的手法中，研究归纳出一套有效的品管手法，这个方法恰巧有七项，为有别于原有的QC七大手法，所以就称呼为新QC七大手法。

主要运用于全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法(Arrow Diagram Method，ADM)箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

二、关联图法(Inter-relationship diagraph)关联图法，是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图。

质量管理中运用关联图要达到以下几个目的。

1、制定TQC活动计划；2、制定QC小组活动计划；3、制定质量管理方针；4、制定生产过程的质量保证措施；5、制定全过程质量保证措施。

通常，在绘制关联图时，将问题与原因用“○”框起，其中，要达到的目标和重点项目用“”圈起，箭头表示因果关系，箭头指向结果，其基本图形如下图所示。

三、系统图(Tree diagrams)系统图，是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入，如下图所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中，如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

四、KJ法(Affinity diagrams)KJ法是日本专家川喜田二郎创造的，KJ是他的名字打头的英文字母缩写。

KJ法针对某一问题广泛收集资料，按照资料近似程度，内在联系进行分类整理，抓住事物的本质，找出结论性的解决办法。

新QC七大手法（工具）完整版“七大手法”主要是指企业质量管理中常用的质量管理工具，老七种手法，包括分层法、调查表、排列法、因果图、直方图、控制图和相关图。

那么新的Q C七种工具有哪些呢？那就是系统图、关联图、亲和图、矩阵图、箭条图、PD PC法以及矩阵数据分析法。

今天，我们一起来了解一下。

1.KJ法（亲和图法）（Affinity Diagram）。

2.关联图法（Rolation Diagram）。

3.系统图法（Systematization Diagram）。

4.矩阵图法（Matrix Diagram）。

5.过程决策计划图法（Process Dicesion program Chart）。

6.箭条图法（Arrow Diagram）。

7.矩阵数据分析法（Factor Analysis）。

新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息。

关联图——理清复杂因素间的关系。

系统图——系统地寻求实现目标的手段。

矩阵图——多角度考察存在的问题,变量关系。

PDPC法——预测设计中可能出现的障碍和结果。

箭条图——合理制定进度计划。

矩阵数据解析法—多变量转化少变量数据分析。

新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具。

2.将语言情报用图形表示的方法。

3.引发思考，有效解决凌乱问题。

4.充实计划。

5.防止遗漏、疏忽。

6.使有关人员了解。

7.促使有关人员的协助。

8.确实表达过程。

9.管理工具，可以应用于QC以外的领域。

新QC七大手法的五项益处：1.迅速掌握重点——实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划——有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程——重视问题解决的过程，不只是要求成果。

4.了解重点目标——拥有正确的方向，不会顾此失彼。

5.全员系统导向——强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。
