等高(深)线和地形剖面图

平原:
广阔平坦，海拔在200米以下，等高线稀疏也较为平直
盆地:四周等高线较密集且等高线数值较大，内部等
高线稀疏且等高线数值较小
丘陵:等高线弯曲排列比较缓和，海拔多在500m以
下，相对高度一般小于100m。
高原:海拔高度大，相对高度小，等高线在边缘较密
集，而内部明显稀疏。
山地:地形形态与丘陵相似，等高线密集弯曲，但海 拔多在500m以上，相对高度大多在100m以上。
600
①
疗养院 ② 甲 D
丙
乙
500400 300 200 100
N
F
H 600 700 黄庄 100
E
A 1100 1000 800
600 C
B 500
G 400 300 200
陡崖的相对高度可能为多少？
900
200≤ △H ＜400
最 小 高 差 700 （ 显 性 高 600 差 ）
800
最 大 高 差 （ 800 隐 700 600 性 高 差 （n-1）d≤△H＜（n+1）d ）
（三）两地温差的计算
120°
121°
乙
20°C 22°C
22°C 24°C
26°C
甲
30°
24°C
29°
甲乙两地的相对高度是（ B ） A、667米——1000米之间 B、1000米——1667米之间 C、1000米——2000米之间 D、1334——2000米之间
（四）估算坡度
注意：“等高线越密，则地形坡度越
B A
①若两点在等值线上，两点经过的等高线条数为n，等高距为 d（等高线不重合时），则相对高度为(n-1)d;
②若两点不在等值线上，两点之间经过的等高线条数为n，等高距 为d（等高线不重合时），则相对高度为(n-1)d<ΔH<(n+1)d; ③若某地形区最下部等高线的注记高程为H低，最上部等高线 的注记高程为H高，等高距为d，则该地形区的相对高度为

第1讲必备基础知识——地图知考纲明考情理线索1.地图上的方向、比例尺、常用图例与注记2.海拔(绝对高度)和相对高度，等高(深)线和地形图，地形剖面图以地图为载体，考查等高(深)线和地形剖面图在实际生活中的应用，考查频度较高。

考查形式主要是选择题，综合题在背景中呈现不直接设问，隐形考查，难度系数在0.5左右一、地图三要素二、等高线地形图1.等高线、海拔和相对高度(1)等高(深)线：在地图上海拔(深度)相同的点连成的线。

(2)海拔(绝对高度)：地面某一地点高出海平面的垂直距离。

如图，C、F两点的海拔分别为800米、600米。

(3)相对高度：地面某个地点高出另一地点的垂直距离。

如图，C、F两点的相对高度为200米。

2.等高线地形图的基本特征特征含义同线等高同一条等高线上各点的海拔相同同图等距一般等高线地形图上任意相邻的两条等高线的相对高度是一个定值(等高距)闭合曲线等高线均为闭合曲线，只是有的不能在一幅图上完全呈现出来一般不相交，重叠为陡崖等高线一般不相交，但在悬崖峭壁处，等高线可以重合疏缓密陡等高线疏密反映坡度陡缓，两条等高线之间间距越大，等高线越稀疏，表示坡度越缓，反之坡度越陡凸低为高等高线向低值弯曲的中心部位，比两侧海拔高，地形为山脊凸高为低等高线向高值弯曲的中心部位，比两侧海拔低，地形为山谷高于高值相邻等高线之间的闭合区域，海拔不在两条等高线的数值之间，如①海拔高于200米，而②海拔低于100米低于低值三、地形剖面图地形剖面图是沿地表某一方向的直线所作的垂直剖面图，可以直观显示该线上的地势起伏和坡度陡缓，它是在等高线地形图的基础上绘制的。

考点一等高线地形图上常考的三大应用1.判断气候特征及差异判断气候特征气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素判断判断气候差异气温差异求出高度差，再用气温垂直递减率(0.6 ℃/100 m)计算温度差，地势越高气温越低降水差异迎风坡降水多于背风坡光照差异阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡2.判断河流水系、水文特征3.区位选择(1)利用地形图选点点的类型区位要求图示水库坝址坝址应建在等高线密集的河流峡谷处，因该处筑坝工程量小且落差大；库区宜选在河谷、山谷地区，或“口袋形”的洼地或小盆地，以保证有较大的集水面积和库容港口港口应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风海湾，避开含沙量大的河流，以免引起航道淤塞气象站气象站应建在地势坡度适中、地形开阔的地方疗养院疗养院应建在地势坡度较缓(等高线稀疏)、向阳坡、背山面水(河、湖、海)、气候宜人、空气清新的地方，且有交通线通过，交通便利宿营地宿营地应避开河谷、河岸，以预防暴雨造成的山洪暴发；避开陡崖、陡坡，以防崩塌、落石造成伤害；应选在地势较高的缓坡或较平坦的鞍部宿营航空港航空港应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方，还要地质条件好；注意盛行风向并保持与城市有适当的距离等特别提醒地质灾害判断：①在等高线密集的地段容易出现滑坡灾害。

甲 ③以王村为基点，丁山的相对 乙 650 米。已知王村气温是 高度是 10℃，按大气温度随海拔高度 升高而降低的一般规律，丁山 的气温应是 ℃。 6.1 ④从王村修建公路到余村，有甲乙两种方案，你认为哪种方案 好，为什么？ 乙方案好，因为乙通过路线的坡度平缓，施工较易。
脊，地势较高，便于观测
读我国某山地等高线图，回答 1．下列现象可信的是 A．b、c的相对高度为500米 B．b点能看到m点 C．mn为空中索道 D．a地可能形成瀑布
3、等高线地形图的应用
1) 公路、铁路线建设一般沿等高线走；如果一定 要从地表经过山区，往往选择从鞍部位置穿越。
例7：在EF之间修建公路，选择 EHF （EGF或EHF）
可降低施工难度 道路平坦,利于车辆行驶
不易造成水土流失
例9:读下面的等高线和等深线图，分析图中A、B、C、D四 个地点中，建设深水港口的最佳位置是：D
下图等高线表示一种风力堆积的地表形态，绘图时忘记 了标上方向，但有QP两点的经纬度： Q（89°25′28″E、41°18′50″N） P（89°27′16″E、41°17′05″N）
Q 840 820
P
（1）图示地形的盛行风向是： A、东北 B、西北 C、东南 D、西南 （2）Q点对P点的相对高度（H）最大可以达到 A、40 ＜ H ＜ 41 B、 49 ＜ H ＜ 50 D、 60 ＜ H ＜ 61 C、59 ＜ H ＜ 60
例2：下图是等高距相同的四幅地形图，有关a、b、 c、d四处坡度大小的说法，正确的是： A
A．a>c>d>b
B．a=b=c=d
C．b>d>c>a
D．无法确定
例3:下列等高距不同、水平比例尺相同四幅等高 线地形图中，坡度最陡的是： D

2.相对高度—某个地点高出另一地点的垂直 距离，叫做相对高度。
成图的原理？
等高线是如何绘制的？ ➢等高线：地图上海拔高度相等的各点的连线
二、等高线地形图

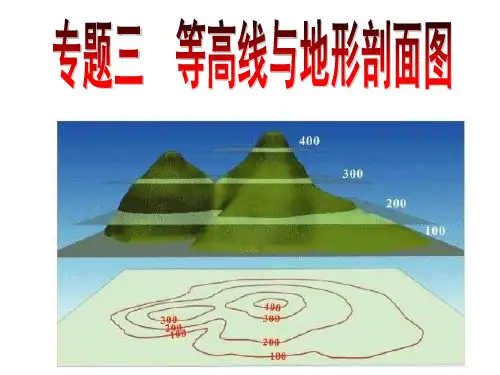

１、等高线地形图 的绘制原理
１、等高线地形图的绘制原理
等高线地形图常用来表示地形的高低起伏， 能反映地10面0 的实际高100度、起伏100状态，并具 有一定的抽象立体感。
⑶等高线均为闭合曲线：闭合圈有大有小，小圈在本图内闭 合，如盆地或山地。大圈在本图中看不到闭合，而中断在图 框边上（这是因为受测绘区范围的限制），但一定会在相邻 的拼接起来的多张图幅中闭合。
⑷等高线一般不相交，不重合，但有时也看到重合，那只是 在陡崖处出现。
等高线的基本特征
⑸等高线疏密反映坡度的陡 缓： “密陡疏缓”，即等高线密 表示山坡陡，等高线疏表示 山坡缓。
Y 图2
要领：鞍部呈 8 字型，陡崖等高线 重合 。
Ｂ
Ｅ
难点1：山脊与山谷的区别
难点1：山脊与山谷的区别
山脊
山谷
要领：等高线都呈 Ｖ 字型，
山脊中 高 两侧 低 ；山谷两侧 高 中 低 。
切线法
300
100
200
200
100
300
山谷
山脊
等值线“凸低为高，凸高为低”
流水法
与等高线垂直方向为坡度最陡方向， 也是坡面上的水流方向。
Ｃ、陡崖的高差
A、地形的识别
Ｅ
Ｄ
Ｃ
300A
250
Ｇ
250 B
200 Ｆ
150 100
50
解读２：图中Ａ－Ｇ地分别属于什么地形？
300A
Ｃ 250
200
陡崖
