高考地理一轮复习专题地形剖面图的判读每日一题

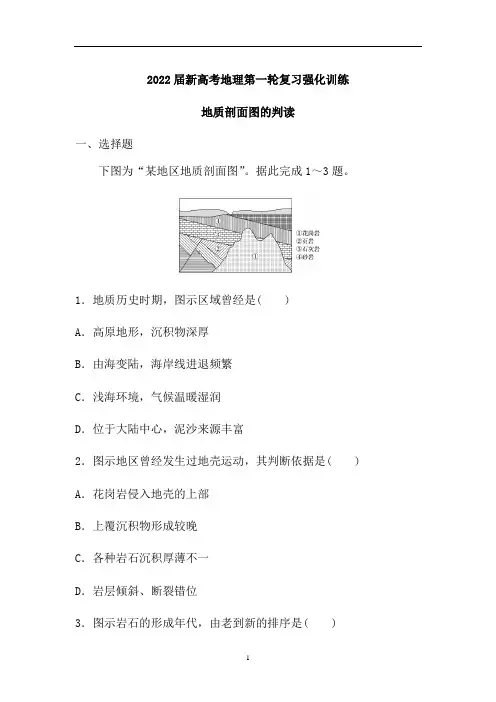

2022届新高考地理第一轮复习强化训练地质剖面图的判读一、选择题下图为“某地区地质剖面图”。

据此完成1～3题。

1．地质历史时期，图示区域曾经是( )A．高原地形，沉积物深厚B．由海变陆，海岸线进退频繁C．浅海环境，气候温暖湿润D．位于大陆中心，泥沙来源丰富2．图示地区曾经发生过地壳运动，其判断依据是( ) A．花岗岩侵入地壳的上部B．上覆沉积物形成较晚C．各种岩石沉积厚薄不一D．岩层倾斜、断裂错位3．图示岩石的形成年代，由老到新的排序是( )A．①②③④ B．②③④①C．③④①② D．①③④②答案 1.C 2.D 3.B解析：第1题，图中③为石灰岩，而石灰岩形成于温暖广阔的浅海环境，C对，D错；高原地形因地势高，不利于接纳沉积物，A错；图中岩层信息中不能表明当地海岸线进退频繁，B错。

第2题，花岗岩侵入地壳的上部属于岩浆活动，A错；上覆岩层形成较晚，指的是岩石形成的年代，B错；各种岩石沉积厚薄不一，与地形、地势和泥沙来源等因素有很大关系，不一定是地壳运动的结果，C错；地壳运动会引起岩层的弯曲变形和断裂错位，图中②附近岩层出现不连续断裂错位的现象，图中沉积岩层发生了明显的倾斜，由此证明图示地区曾经有地壳运动的发生，选D。

第3题，图中②③④三个沉积岩层中，②位于最下，应最先形成，岩石最老，从老到新排列顺序是②③④。

图中①岩石为花岗岩，该侵入岩侵入到②③④岩层中，说明该岩石形成于④岩层之后。

选B。

下图为“某地区地质构造示意图”。

读图，完成4～5题。

4．图中( )A．断层①形成时间早于岩层⑥B．岩层②断裂之后相对下降C．形成③④的内力作用不同D．⑤处物质主要来源于地壳5．图中区域( )A．a处适宜开凿隧道可防水渗漏B．b处的花岗岩可用作优质石材C．c处有河流流经，适宜建坝蓄水D．d区地质构造具有良好储水条件答案 4.C 5.A解析：第4题，从图中看，岩层⑥被断层①切断，故断层①形成时间晚于岩层⑥，A错。

从图中的断裂处看，岩层②断裂之后左侧相对上升，右侧相对下降，B错。

常考图形的判读(三)地质剖面图(2017·江苏卷)下图为某地区的地质剖面示意图。

读图，回答1～2题。

1．地质构造和岩层形成的先后顺序是()A．甲、乙、丙B．乙、丙、甲C．丙、乙、甲D．丙、甲、乙2．在地质演化过程中，形成褶皱的次数是()A．1 B．2C．3 D．41.B2.B1．判断岩层新老关系(1)沉积岩的新老关系(2)判断三类岩石的新老关系①喷出岩形成晚于其所切穿的岩层，如图中火成岩2晚于沉积岩3、火成岩1和沉积岩2。

②侵入岩形成晚于其所在岩层(围岩)，如图中火成岩2晚于沉积岩3、沉积岩2。

③变质岩形成晚于其相邻的岩浆岩，如图中变质岩1晚于火成岩1。

(3)判断背斜和向斜中的岩层新老关系(4)判断海底岩石新老关系参照同一海岭或海沟，则海底岩石离海岭越近，形成越晚；离海岭越远，形成越早。

或者离海沟越远，形成越晚；离海沟越近，形成越早。

(图中三处岩石形成的年代由早到晚依次为③、②、①)2．推断岩层缺失的原因(1)缺失地层所代表的时代，发生地壳隆起，使当地的地势抬高，终止了沉积过程。

(2)当地开始有沉积作用，地壳隆起后，原沉积物被剥蚀完毕。

(3)当时当地气候变化，没有了沉积物来源。

3．推断地质作用的先后顺序(1)外力作用的先后顺序(2)内外力作用的先后顺序在参考各岩石新老关系的基础上，需注意以下几点。

①除喷出型岩浆岩之外，其他岩石出露地表均需先经地壳抬升，再经风化、侵蚀等外力作用。

②沉积岩的形成须先经地壳下降。

③褶皱形成于岩层形成之后。

4．判断剖面图中涉及的地质构造、岩石类型、矿产分布状况等，以及在工程建设方面的意义等内容。

(2018·武汉调研)峡谷是在新构造运动迅速抬升和流水下切侵蚀作用下形成的谷地，是一种两壁狭长且陡峭、深度大于宽度的地貌景观。

下图示意太行山峡谷横剖面。

据此，完成1～2题。

1．关于太行山峡谷形成的年代，从早至晚的次序为( D )A．V形峡谷、U形宽谷、盘状宽谷B．U形宽谷、V形峡谷、盘状宽谷C．盘状宽谷、V形峡谷、U形宽谷D．盘状宽谷、U形宽谷、V形峡谷2．下列对峡谷地区的地质推断成立的是( D )A．石柱地貌形成早于孤峰B．地壳运动以水平运动为主C．峡谷处在火山地震带上D．该河流走向受断裂带控制第1题，由材料“峡谷是在新构造运动迅速抬升和流水下切侵蚀作用下形成的谷地”可知，峡谷是内力抬升后遭流水下切侵蚀(自上而下逐渐侵蚀)形成的。

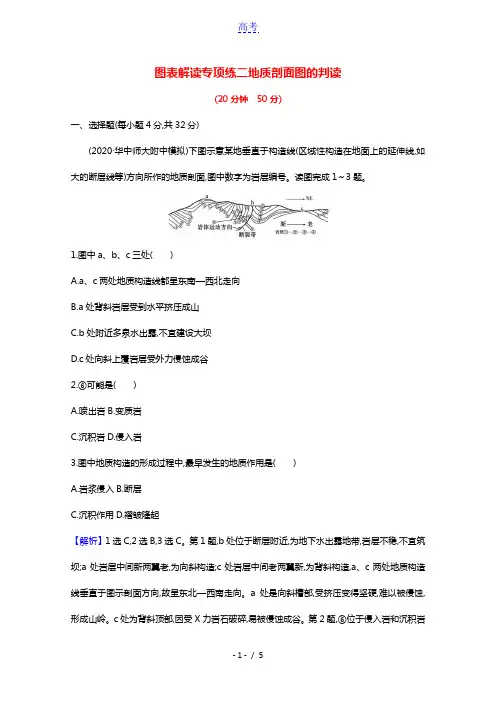

图表解读专项练二地质剖面图的判读(20分钟50分)一、选择题(每小题4分,共32分)(2020·华中师大附中模拟)下图示意某地垂直于构造线(区域性构造在地面上的延伸线,如大的断层线等)方向所作的地质剖面,图中数字为岩层编号。

读图完成1～3题。

1.图中a、b、c三处( )A.a、c两处地质构造线都呈东南—西北走向B.a处背斜岩层受到水平挤压成山C.b处附近多泉水出露,不宜建设大坝D.c处向斜上覆岩层受外力侵蚀成谷2.⑥可能是( )A.喷出岩B.变质岩C.沉积岩D.侵入岩3.图中地质构造的形成过程中,最早发生的地质作用是( )A.岩浆侵入B.断层C.沉积作用D.褶皱隆起【解析】1选C,2选B,3选C。

第1题,b处位于断层附近,为地下水出露地带,岩层不稳,不宜筑坝;a处岩层中间新两翼老,为向斜构造;c处岩层中间老两翼新,为背斜构造,a、c两处地质构造线垂直于图示剖面方向,故呈东北—西南走向。

a处是向斜槽部,受挤压变得坚硬,难以被侵蚀,形成山岭。

c处为背斜顶部,因受X力岩石破碎,易被侵蚀成谷。

第2题,⑥位于侵入岩和沉积岩接触带,是沉积岩在岩浆侵入过程中受高温高压变质而成的。

第3题,图示地区的地质作用过程是沉积作用→水平挤压→褶皱隆起→岩浆侵入→侵入接触带岩石变质作用→断层。

(2020·某某八校联考)地层接触关系是指新老地层或岩石在空间上的相互叠置状态,常见的接触关系有:整合接触、不整合接触。

整合接触是指上、下地层之间没有发生过长时间沉积中断或地层缺失;不整合接触是指上、下地层间的层序发生间断。

下图为某地地层分布俯视图。

据此回答4～6题。

4.图示河流东岸地层接触关系及运动情况是( )A.整合接触,先上升后下降B.整合接触,先下降后上升C.不整合接触,先上升后下降D.不整合接触,先下降后上升5.地层T3、T4、T5年龄大小排序最可能为( )A.T3>T4>T5B.T4>T3>T5C.T3>T5>T4D.T5>T4>T36.若地层年龄T3>T2>T1,则该地有可能是( )A.向斜谷B.背斜山C.背斜谷D.向斜山【解析】4选D,5选A,6选A。

地形、地质剖面图一、选择题下图为“30°N纬线上某地地形剖面图”，其中横坐标表示经度。

读图完成1～2题。

1．图中N湖泊水面与M山峰的相对高度，较大值多出现在()A．冬季B．春季C．夏季D．秋季2．图中X海域与Y高原，分别位于()A．非洲板块印度洋板块B．太平洋板块美洲板块C．非洲板块亚欧板块D．南极洲板块美洲板块答案 1.C 2.A解析第1题，N湖位于地中海气候区，夏季降水少并且蒸发旺盛，故夏季N湖与M山峰相对高度较大。

第2题，图中X海域为地中海，属于非洲板块，Y高原属于印度洋板块。

(2014·南京模拟)下图为“某区域示意图”，乙图为甲图中“R河河谷及其附近地质剖面示意图”(R河河谷的形成主要受地转偏向力影响)。

读图回答3～5题。

3．R河流的流向大体上为()A．自北向南B．自南向北C．自东向西D．自西向东4．R河河谷处的地质构造为()A．向斜B．背斜C．谷地D．山岭5．R河应位于()A．北半球B．南半球C．东半球D．西半球答案 3.D 4.B 5.A解析第3题，河流一般流经山谷，地势比两侧要低，河谷地带等高线向高处弯曲，由此判断R河与图中等高线相交处西边高东边低，河流自西向东流。

故选D。

第4题，根据乙图中R河河谷处的岩层弯曲状况来分析，岩层发生连续弯曲变形，岩层向上拱起，其地质构造为背斜。

故选B。

第5题，乙图中R河南岸较陡，结合河流流向，也就是右岸陡，说明河流受地转偏向力影响向右偏，右岸遭受侵蚀，应是北半球。

故选A。

下图为某局部地区土壤再分配速率(吨/公顷·年)等值线图，土壤再分配速率正值表示沉积，负值表示侵蚀，读图回答6～7题。

6．①②③④四条虚线所在位置冲沟(流水侵蚀形成)最发育的是()A．①B．②C．③D．④7．沿MN线所作的地形剖面最有可能是下图中的()。

地质剖面图的判读下图为“我国新疆天山西段伊犁谷地内霍尔果斯（80°29′E，44°14′N）境内某低山丘陵的地质剖面示意图（图中不同时期形成的同类型岩层采纳同一图例表达）”。

据图回答1—3题。

1．上图中甲、乙、丙、丁四处的地质构造分别是A．背斜、向斜、地堑、断层B．向斜、向斜、地垒、断层C．背斜、向斜、背斜、断层D．向斜、向斜、背斜、断层2．M旁边的岩层接近垂直方向，并与两侧的岩石存在明显的不连续性，缘由可能是A．外力侵蚀B．外力沉积C．岩浆活动D．地壳运动3．甲山的表层出现了黄土及黄土状物质，其形成缘由可能是A．流水作用B．风力作用C．岩浆活动D．地壳活动【答案】1．C 2．D 3．B1．读图，结合岩层弯曲状况来看，甲中间岩层向上弯曲，为背斜；乙中间岩层向下弯曲，为向斜构造；丙处中间岩层老，两翼岩层新，为背斜构造；丁处两侧岩层上下错开，有明显位移，为断层。

选C正确。

2．读图可知，M到处两侧岩层上下错开，有明显位移，为断层；是由于地壳的挤压，导致岩层不能承受地壳运动的力，而发生断裂，岩层沿着断裂面上下错开。

选D正确。

3．甲处上的黄土状沉积是风力积累作用形成的；黄土是风力携带的沙粒，受到阻挡或者速度降低，沉积形成的，属于风力沉积作用的表现。

选B正确。

地质剖面图的判读地质剖面图是对某一地质构造所作的垂直剖面图，包括地质地貌示意图、地貌景观和地质剖面图、褶皱和断层构造示意图等。

推断内容主要是依据地质剖面图判读地球内部的圈层构造、背斜和向斜的形态特征、地层形态和发展演化等，或分析并推断该地区的岩石类型及其矿产分布状况等。

地质剖面图既可以体现静态的结构特征，也可以反映动态的演化过程。

正确判读的关键是明确各种地质构造、地壳运动和岩石圈物质循环过程。

1．岩层新老关系的推断方法（1）依据地层层序规律确定：沉积岩是受沉积作用而形成的，因而一般规律是岩层越老，其位置越靠下，岩层越新，其位置越靠上，即越接近地表。

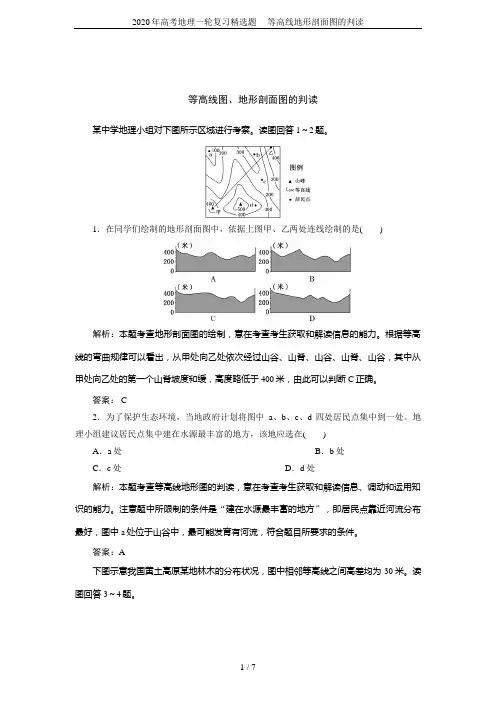

等高线图、地形剖面图的判读某中学地理小组对下图所示区域进行考察。

读图回答1～2题。

1．在同学们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是()解析：本题考查地形剖面图的绘制，意在考查考生获取和解读信息的能力。

根据等高线的弯曲规律可以看出，从甲处向乙处依次经过山谷、山脊、山谷、山脊、山谷，其中从甲处向乙处的第一个山脊坡度和缓，高度略低于400米，由此可以判断C正确。

答案： C2．为了保护生态环境，当地政府计划将图中a、b、c、d四处居民点集中到一处。

地理小组建议居民点集中建在水源最丰富的地方，该地应选在()A．a处B．b处C．c处D．d处解析：本题考查等高线地形图的判读，意在考查考生获取和解读信息、调动和运用知识的能力。

注意题中所限制的条件是“建在水源最丰富的地方”，即居民点靠近河流分布最好，图中a处位于山谷中，最可能发育有河流，符合题目所要求的条件。

答案：A下图示意我国黄土高原某地林木的分布状况，图中相邻等高线之间高差均为30米。

读图回答3～4题。

3．林木生长与土壤水分条件相关，图中林木密集区位于()A．鞍部B．山谷C．山脊D．山顶解析：本题考查林木生长的自然条件，意在考查考生调动和运用知识的能力。

林木密集区应是土壤水分条件较好的地区，黄土高原地区以干旱、半干旱气候为主，山谷土壤水分条件较好，为林木密集区。

答案： B4．图示区域内东、西两侧最大高差可能是()A．156米B．178米C．220米D．255米解析：本题考查等高线图的判读和相对高度的计算，意在考查考生获取和解读信息、调动和运用知识的能力。

由上题分析可知图示区域林木分布在山谷地区，等高线向海拔高处弯曲，因此该区域西高东低。

由材料可知图中相邻等高线之间高差均为30米，假设图中西侧海拔最高的等高线数值为x，则西侧最高处海拔大于x米，小于(x＋30)米，东侧最低处海拔应小于(x－180)米大于(x－210)米，故图示区域内西侧与东侧的高差大于180米小于240米，故C正确。

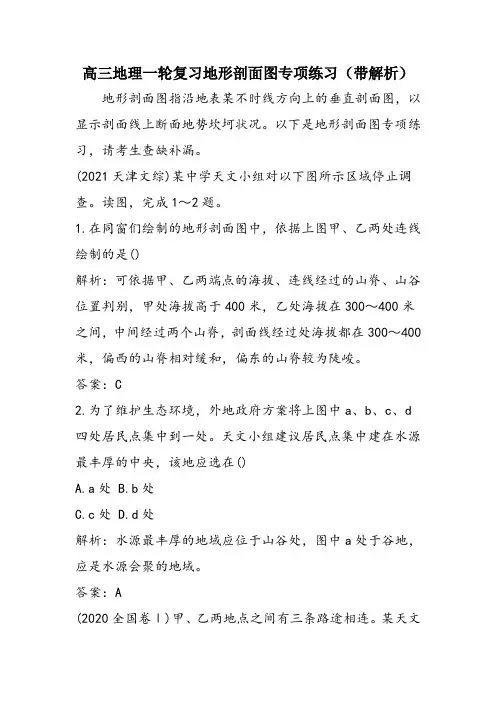

高三地理一轮复习地形剖面图专项练习（带解析）地形剖面图指沿地表某不时线方向上的垂直剖面图，以显示剖面线上断面地势坎坷状况。

以下是地形剖面图专项练习，请考生查缺补漏。

(2021天津文综)某中学天文小组对以下图所示区域停止调查。

读图，完成1～2题。

1.在同窗们绘制的地形剖面图中，依据上图甲、乙两处连线绘制的是()解析：可依据甲、乙两端点的海拔、连线经过的山脊、山谷位置判别，甲处海拔高于400米，乙处海拔在300～400米之间，中间经过两个山脊，剖面线经过处海拔都在300～400米，偏西的山脊相对缓和，偏东的山脊较为陡峻。

答案：C2.为了维护生态环境，外地政府方案将上图中a、b、c、d 四处居民点集中到一处。

天文小组建议居民点集中建在水源最丰厚的中央，该地应选在()A.a处B.b处C.c处D.d处解析：水源最丰厚的地域应位于山谷处，图中a处于谷地，应是水源会聚的地域。

答案：A(2020全国卷Ⅰ)甲、乙两地点之间有三条路途相连。

某天文活动小组测绘了这三条路途的纵向剖面图。

读图，完成3～5题。

3.甲、乙两地点间高差大致为()A.80 mB.110 mC.170 mD.220 m解析：从题图当中很清楚看出，作为三条路途的起止点的甲、乙两地，高度区分大致为260 m和150 m，故高差大致为110 m。

答案：B4.在对应的地形图上可以看出()A.路途①为直线B.路途②经过甲、乙两地间的最高点C.路途③最长D.路途①和②能够有局部路途重合解析：从图示可以看出，①水平距离最长，不会是直线;③水平距离最短;两地之间的最高点可达375米左右，而路途②沿线最高点缺乏350米。

扫除法，选D。

答案：D5.假定运用大型运输车从乙地运送重型机械设备至甲地，最适宜行车的是()A.路途③B.路途①C.路途①和②D.路途②和③解析：运输重型机械，最好选平整的路途，以保证运输平安。

①沿线高度变化最小，是最平整的路途。

答案：B名校调研(2021长郡中学期中)读某景色区等高线图，回答6～7题。

高考地理复习地质剖面图的判读同步训练题下图为某河谷地质、地貌剖面图,图中地层年代由①到③变老。

图中阶地(用T表示,数字下标表示阶地的级数)指由河流作用形成的高出洪水位的阶梯状地貌。

此河段阶地主要由于地壳抬升形成。

完成1~2题。

1.对河谷处的地质构造类型和两侧地壳抬升幅度的判断,正确的是( )A.向斜东侧大B.背斜东侧小C.向斜西侧大D.背斜西侧小2.矿产调查发现,在此河段的河床沙中有某种贵重金属矿产,但由于河水深不易开采。

图中所示地点可能找到这种贵重金属矿物的是 ( )A.甲B.乙C.丙D.丁[解析] 1.C 2.B 第1题,本题主要考查地质构造的判断。

材料提示图中地层年代由①到③变老,图中显示从谷底向东、西两侧地层由新变老,即中间新、两翼老,可判断河谷处地质构造为向斜。

由于此河段阶地主要由地壳抬升形成,河谷西侧阶地较东侧阶地陡,且同一阶地(如T2)西侧分布海拔高,所以西侧地壳抬升幅度大。

第2题,本题主要考查流水的沉积作用。

该种贵重金属矿物主要分布在河床沙中,河床泥沙是由流水沉积作用形成的。

图示四地中乙地所在阶地面积最大,沙、卵石的沉积厚度大,因此最有可能找到这种贵重金属矿物。

下图为某地区地质剖面示意图。

读图完成3~4题。

3.有关该地区岩层形成顺序的判断,正确的是( )A.甲在乙之前形成B.丙形成时间最早C.丁形成时间最晚D.戊在乙之前形成4.①②两地 ( )A.所处地质构造相同B.可能蕴藏丰富的油气资源C.岩层破碎程度相似D.目前主要受外力作用影响[解析] 3.C 4.D 第3题,读图知,甲和乙岩层均在戊岩层下面,形成年代较戊岩层的早,但甲、乙两岩层的形成年代早晚不能确定。

同理,不能确定丙岩层形成在甲岩层之前还是之后。

图中丁岩层位于所有岩层最上层,形成年代最晚。

戊在乙上面,戊岩层形成年代较晚。

第4题,读图可知,①地岩层发生断裂,地质构造为断层;②地岩层中间向下凹陷,为向斜构造。

油气资源主要分布在背斜地区,①②两地分别为断层和向斜构造,不会存储油气。

高考一轮地质剖面图判读同步训练题一、单项选择题以下图为“某河谷剖面图〞。

读图，答复1～2题。

1．该河谷( )A．最可能位于河流上游B．位于背斜构造的顶部C．乙处位于河流的凸岸D．右岸侵蚀，左岸形成沙洲2．图中( )A．地层形成的先后顺序是④①②B．③处地层断裂下陷C．沉积岩层因地壳运动而弯曲D．甲地合适聚落的开展解析第1题，该河谷处岩层向上拱起，说明是背斜构造，故B正确。

图中河床呈槽型，说明位于中下游段，故A错误；乙岸堆积物少、甲岸堆积物多，说明甲岸为堆积岸或凸岸，乙岸为侵蚀岸或凹岸，故C错误；河流流向无法判断，左右岸难以确定，故D错误。

第2题，图中岩层具有明显的弯曲，形成褶皱构造，说明岩层受到地壳运动的挤压作用，故C正确。

下面的岩层形成时间早于上面的岩层，故岩层形成的先后顺序是②①④，故A错误；图中③处无断层，没有出现断裂下陷，故B错误；甲位于平均洪水位以下，不合适聚落开展，故D 错误。

答案 1.B 2.C读某地区的地质剖面图，完成3～4题。

3．图中表现内力作用的主要有( )①固结成岩②褶皱③沉积作用④岩浆侵入⑤断层⑥侵蚀作用A．①②③ B．②④⑤C．③④⑤ D．④⑤⑥4．图中最先发生的地质作用最可能是( )A．岩浆的喷出 B．断层的发生C．页岩的沉积 D．褶皱的发生解析第3题，内力作用主要有岩浆活动、地壳运动和变质作用，其中地壳运动形成褶皱和断层。

第4题，该地区地质作用过程是：沉积作用→程度挤压→褶皱隆起→岩浆侵入→断层发生→外力侵蚀→页岩沉积。

答案 3.B 4.D以下图为某向斜山地形地质示意图。

读图，答复5～6题。

5．与M点的地形—地层关系相符的是( )6．与沿XY线相符的剖面图是( )解析第5题，由题目可知该地为向斜山，岩层向下弯曲，由图示可知M地左侧为山，因此左侧向下，故B项正确。

A项岩层没有弯曲，错误。

C、D均是右侧向下弯曲，错误。

第6题，此题难度较大，需要依靠空间想象才能建立空间三维模型，如以下图所示：该地岩层弯曲方向如下图，XY一线同一岩层海拔一样，岩层是程度的。
